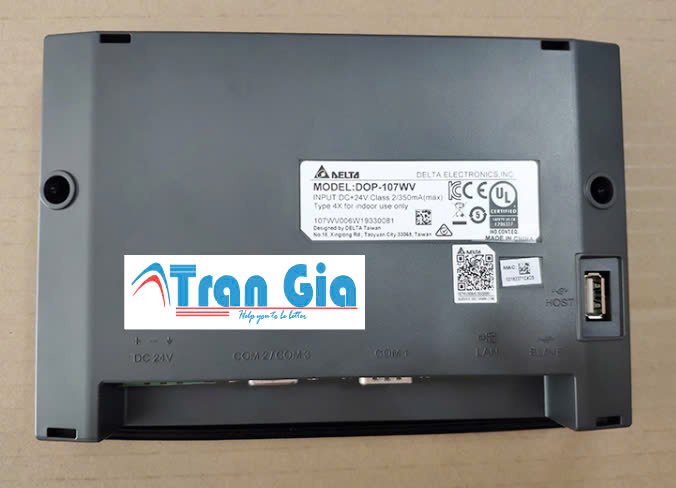

Màn hình HMI Delta DOP-107WV

Mô tả sản phẩm

TRAN GIA AUTOMATION chuyên cung cấp & sửa chữa mọi thiết bị tự động hóa như biến tần, Màn hình HMI Delta DOP-107WV, PLC, động cơ AC Servo,…của các hãng như Delta, Omron, Siemens, Samkoon, Fuji,…

Thông số kỹ thuật DOP-B08E515 – Màn hình HMI Delta

Kiểu màn hình: TFT LCD
Màn hình: Cảm ứng màu
Màu hiển thị: 65536 màu
Độ phân giải màn hình: 800 x 600 pixels
Kích thước màn hình hiển thị: 8 inch
Bộ nhớ: Flash ROM, 128 MB
Bộ nhớ RAM: 64 MB
Backup memory: 16MB
Pin dự phòng: Tuổi thọ khoảng 3 năm hoặc lâu hơn, ở điều kiện vận hành 25 độ C, nói chung tùy thuộc vào môi trường sử dụng
Tuổi thọ đèn nền: 20.000 giờ hoặc lâu hơn tùy thuộc vào môi trường vận hành
Nguồn cung cấp: 24 V DC, giới hạn nguồn ( -10% ~ +15% )
Công suất: 5.2 W
Cấp bảo vệ: IP65 phía trước màn hình phù hợp tiêu chuẩn – UL type 4x
Môi trường làm việc: nhiệt độ từ 0-50 độ C, độ ẩm từ 10 – 90%
(W） x（ H） x（ D） mm: 227.1×174.1×6
Kích Thước khoét lỗ mặt panel (mm): 219.4×166.5
Trọng lượng: 1.226 Kg
Phần mềm: DOPSoft tương thích với hệ thống điều hành: Windows XP, Window Vista, Windows 7

Cấu tạo màn hình HMI Delta DOP-107WV

1. Màn hình cảm ứng LCD

Kích thước màn hình: 10.1 inch.
Loại màn hình: Màn hình TFT-LCD.
Độ phân giải: 1280 x 800 (WXGA), cung cấp hình ảnh sắc nét và rõ ràng.
Màu sắc: Màn hình hỗ trợ màu sắc 16.7 triệu, giúp hiển thị đồ họa và thông tin chi tiết.

2. Cảm ứng điện dung (Capacitive Touch)

Loại cảm ứng: Cảm ứng điện dung đa điểm (multi-touch), cho phép người dùng thao tác với các chức năng đa dạng một cách mượt mà và chính xác.
Chất liệu: Mặt kính cường lực, giúp bảo vệ màn hình và mang lại cảm giác tương tác tự nhiên.

3. Cấu trúc và Vỏ màn hình

Chất liệu vỏ: Vỏ màn hình được làm từ nhựa ABS/PC chất lượng cao, giúp bảo vệ các linh kiện bên trong và đảm bảo độ bền lâu dài.
Chỉ số bảo vệ: Mặt trước màn hình đạt tiêu chuẩn bảo vệ IP65, chống bụi, chống nước, giúp sử dụng trong môi trường công nghiệp khắc nghiệt.
Gắn kết: Hỗ trợ lắp đặt gắn mặt hoặc đỡ trên tường, linh hoạt cho việc lắp đặt trong các không gian khác nhau.

4. Bộ vi xử lý và Bộ nhớ

CPU: Màn hình sử dụng bộ vi xử lý ARM Cortex-A8 hiệu suất cao, giúp xử lý nhanh chóng và mượt mà các tác vụ trong quá trình vận hành.
Bộ nhớ:
- RAM: 512MB DDR3.
- Bộ nhớ Flash: 512MB, với khả năng mở rộng qua thẻ nhớ microSD, hỗ trợ lưu trữ dữ liệu và chương trình.

5. Cổng kết nối

Cổng RS-232/RS-485: Cho phép kết nối với PLC và các thiết bị ngoại vi khác.
Cổng Ethernet (RJ45): Hỗ trợ kết nối mạng LAN, giúp giám sát và điều khiển hệ thống từ xa.
Cổng USB: Hỗ trợ kết nối với các thiết bị như USB flash drive, máy tính hoặc các thiết bị lưu trữ khác để sao lưu và nâng cấp phần mềm.
Cổng VGA: Cung cấp kết nối với các thiết bị hiển thị ngoài nếu cần.
Cổng HDMI: Tích hợp cổng HDMI cho việc kết nối với các màn hình và thiết bị hiển thị khác.

6. Nguồn cung cấp

Điện áp đầu vào: 24V DC, dễ dàng tích hợp vào các hệ thống điện công nghiệp hiện có.

7. Phần mềm lập trình DOPSoft

Phần mềm DOPSoft: Delta DOP-107WV sử dụng phần mềm lập trình DOPSoft, cho phép người sử dụng thiết kế giao diện người-máy một cách dễ dàng và trực quan.
Hỗ trợ đồ họa: Tích hợp các công cụ đồ họa, biểu đồ và các widget giúp hiển thị thông tin rõ ràng và dễ hiểu.

8. Tính năng và Ứng dụng

Mở rộng khả năng kết nối: Hỗ trợ kết nối với nhiều loại PLC khác nhau, bao gồm các PLC của Delta, Siemens, Omron, Mitsubishi, và nhiều loại khác.
Đa ngôn ngữ: Hỗ trợ nhiều ngôn ngữ, giúp sử dụng dễ dàng trong các khu vực đa quốc gia.
Giao diện người dùng tùy chỉnh: Người dùng có thể tạo các giao diện tương tác với các biểu đồ, bảng điều khiển và các hình ảnh động để tối ưu hóa quá trình giám sát và điều khiển.

9. Tính năng bảo mật

Quản lý người dùng: Màn hình hỗ trợ tính năng bảo mật với nhiều cấp độ quyền truy cập, giúp quản lý người dùng và bảo vệ hệ thống khỏi các truy cập trái phép.

Mục đích sử dụng màn hình HMI Delta DOP-107WV

1. Giám sát và điều khiển các hệ thống tự động hóa

Ứng dụng trong điều khiển PLC: Màn hình DOP-107WV cho phép người dùng giao tiếp với PLC và các thiết bị điều khiển khác, giúp giám sát và điều chỉnh các tham số của hệ thống tự động hóa như tốc độ, nhiệt độ, áp suất, và nhiều yếu tố quan trọng khác.
Quản lý quy trình sản xuất: Màn hình này giúp các kỹ sư và người vận hành theo dõi các thông số hoạt động của dây chuyền sản xuất, phát hiện lỗi và điều chỉnh quy trình kịp thời.

2. Tạo giao diện người-máy (HMI) dễ sử dụng

Hiển thị thông tin chi tiết: Với màn hình cảm ứng 10.1 inch và độ phân giải cao, người dùng có thể thiết kế các giao diện trực quan để dễ dàng theo dõi các chỉ số và dữ liệu vận hành.
Tùy chỉnh giao diện: Phần mềm DOPSoft hỗ trợ tạo giao diện tùy chỉnh, giúp người dùng dễ dàng thiết kế các màn hình và biểu đồ hiển thị thông tin một cách rõ ràng và dễ hiểu.

3. Tích hợp và kết nối với nhiều thiết bị

Kết nối với nhiều loại PLC: DOP-107WV hỗ trợ kết nối với các PLC từ các hãng khác nhau như Delta, Siemens, Mitsubishi, Omron, giúp nó dễ dàng tích hợp vào các hệ thống tự động hóa hiện có.
Kết nối với các thiết bị ngoại vi: Màn hình hỗ trợ nhiều cổng giao tiếp như Ethernet, RS-232, RS-485, USB, giúp kết nối với các thiết bị khác trong hệ thống, mở rộng khả năng kiểm soát và giám sát.

4. Ứng dụng trong các môi trường công nghiệp

Độ bền cao và bảo vệ: Với khả năng chống bụi và chống nước (IP65), DOP-107WV rất phù hợp sử dụng trong các môi trường công nghiệp khắc nghiệt như nhà máy sản xuất, dây chuyền chế biến thực phẩm, hệ thống điều khiển HVAC, và các ứng dụng tự động hóa khác.
Ứng dụng trong các ngành sản xuất: Màn hình này có thể được sử dụng trong các ngành công nghiệp như tự động hóa chế biến, sản xuất linh kiện, năng lượng, và xử lý nước thải.

5. Quản lý và bảo mật hệ thống

Quản lý người dùng và bảo mật: Màn hình hỗ trợ nhiều cấp độ quyền truy cập, giúp người quản lý kiểm soát ai có quyền truy cập vào hệ thống và điều chỉnh các tham số quan trọng, đảm bảo an toàn và bảo mật hệ thống.

6. Hỗ trợ giám sát từ xa

Kết nối qua Ethernet: Việc hỗ trợ kết nối Ethernet giúp người dùng có thể giám sát và điều khiển hệ thống từ xa qua mạng LAN hoặc internet, mang lại tính linh hoạt và hiệu quả trong giám sát các thiết bị phân tán hoặc ở các vị trí xa.

Delta HMI & PLC TP70P

Model	Description	DI	DO	Output Type
TP70P-16TP1R	Resolution: 800 x 400 Serial COM ports: USB & RS-485	8	8	Relay
TP70P-32TP1R	Resolution: 800 x 400 Serial COM ports: USB & RS-485	16	16	Relay
TP70P-22XA1R	Resolution: 800 x 400 Serial COM ports: USB & RS-485	8	8	Relay
TP70P-21EX1R	Resolution: 800 x 400 Serial COM ports: USB & RS-485	8	8	Relay
TP70P-16TP1T	Resolution: 800 x 400 Serial COM ports: USB & RS-485	8	8	Transistor
TP70P-32TP1T	Resolution: 800 x 400 Serial COM ports: USB & RS-485	16	16	Transistor
TP70P-22XA1T	Resolution: 800 x 400 Serial COM ports: USB & RS-485	8	8	Transistor
TP70P-21EX1T	Resolution: 800 x 400 Serial COM ports: USB & RS-485			Transistor
TP70P-211LC1T	Resolution: 800 x 400 Serial COM ports: USB & RS-485	17	24	Transistor
