THÔNG SỐ KỸ THUẬT CỦA  MÀN HÌNH HMI MITSUBISHI A970GOT-TBA-B

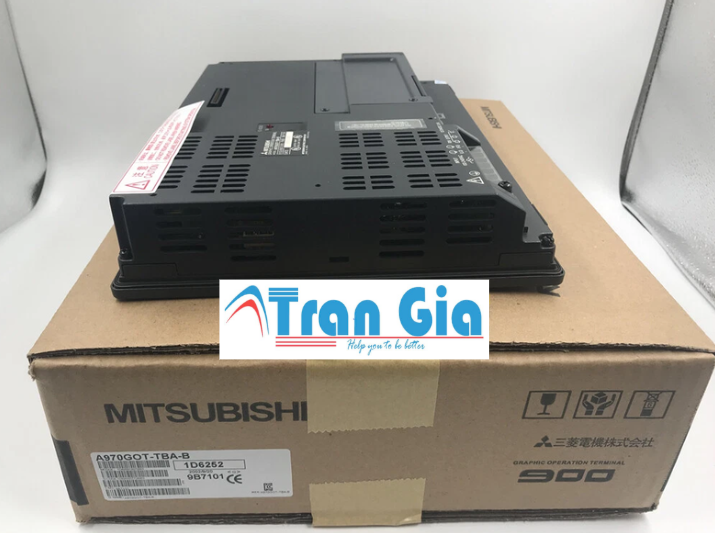

• Sản phẩm: MÀN HÌNH HMI MITSUBISHI A970GOT-TBA-B
• Kích thước màn hình: 10.4 inch
• Loại màn hình: TFT LCD màu
• Độ phân giải: 640 × 480 pixels (VGA)
• Màu hiển thị: 256 màu (tùy thuộc chương trình)
• Cảm ứng: Loại điện trở (resistive touch panel)
• Đèn nền: Đèn CCFL (tuổi thọ khoảng 50.000 giờ – có thể thay)
• Bộ nhớ trong: Khoảng 1–2 MB cho chương trình màn hình
• Hỗ trợ thẻ nhớ PC Card: Có, để lưu/khôi phục chương trình hoặc ghi log
• Nguồn hoạt động: 24VDC (±10%)
• Công suất tiêu thụ: Khoảng 28W
• Kích thước cắt lắp (Panel cutout): ~261 × 200 mm
• Kích thước tổng thể (WxHxD): ~285 × 222 × 60 mm
• Trọng lượng: Khoảng 2.5 kg
• Nhiệt độ hoạt động: 0°C ~ 50°C
• Độ ẩm: 10% – 90% RH (không ngưng tụ)
• Tiêu chuẩn chống bụi/nước: IP65 (mặt trước, khi lắp đặt đúng cách)

CẤU TẠO CỦA  MÀN HÌNH HMI MITSUBISHI A970GOT-TBA-B

1. Mặt trước (Front Panel)

• Màn hình TFT LCD 10.4 inch
  Hiển thị đồ họa, giao diện điều khiển, thông tin trạng thái máy.

• Tấm cảm ứng điện trở (Resistive Touch Panel)
  Cho phép thao tác bằng tay hoặc bút stylus, chịu được môi trường bụi, ẩm nhẹ.

• Đèn nền CCFL (Cold Cathode Fluorescent Lamp)
  Có thể thay thế – là nguồn chiếu sáng phía sau màn hình, giúp hiển thị rõ trong nhiều điều kiện ánh sáng.

2. Bo mạch chính (Main Board)

• CPU xử lý trung tâm
  Điều khiển toàn bộ hoạt động hiển thị, xử lý cảm ứng và giao tiếp với thiết bị ngoài (PLC, bộ điều khiển).

• Bộ nhớ chương trình trong (1~2MB)
  Lưu trữ chương trình HMI, hình ảnh, cảnh báo, v.v.

• RAM tạm thời
  Lưu dữ liệu vận hành trong thời gian thực.

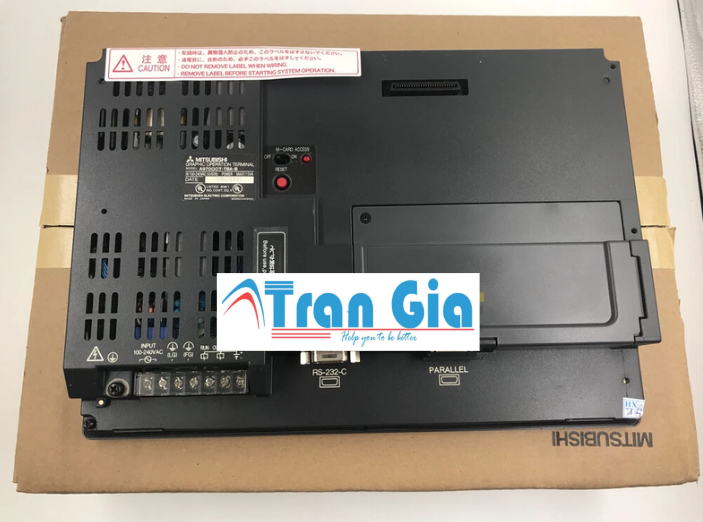

3. Cổng kết nối và giao tiếp

• RS-232, RS-422/485
  Giao tiếp với PLC Mitsubishi (dòng A, FX, Q…).

• Cổng PC Card (PCMCIA)
  Gắn thẻ nhớ dùng để backup/restore chương trình, lưu trữ dữ liệu hoặc log lỗi.

• Cổng kết nối chuyên dụng
  Giao tiếp trực tiếp với CPU Mitsubishi qua cáp chuyên dụng.

4. Nguồn cấp và bảo vệ

• Nguồn vào 24VDC
  Được cấp từ tủ điện hoặc nguồn tổ ong.

• Mạch bảo vệ ngắn mạch, quá áp, chống ngược cực giúp tăng độ bền thiết bị.

ĐẶC ĐIỂM CỦA  MÀN HÌNH HMI MITSUBISHI A970GOT-TBA-B

1. Màn hình lớn – hiển thị rõ nét

• Kích thước 10.4 inch, chuẩn VGA (640×480).

• Sử dụng màn hình màu TFT LCD, hỗ trợ 256 màu, phù hợp cho việc hiển thị đồ họa, biểu đồ, cảnh báo…

 2. Cảm ứng điện trở – dễ sử dụng

• Tấm cảm ứng analog resistive giúp thao tác chính xác, sử dụng được cả khi đeo găng tay.

• Thiết kế phù hợp môi trường công nghiệp, bụi và hơi ẩm nhẹ.

 3. Giao tiếp linh hoạt với thiết bị ngoại vi

• Tích hợp sẵn các cổng RS-232, RS-422/485, hỗ trợ giao tiếp trực tiếp với PLC Mitsubishi dòng A, FX, Q.

• Có thể kết nối PC Card (PCMCIA) để lưu chương trình hoặc ghi dữ liệu.

 4. Phù hợp hệ thống cũ – ổn định và tin cậy

• Là giải pháp lý tưởng cho hệ thống đang sử dụng PLC dòng A/Q, không cần thay đổi nhiều cấu trúc phần cứng.

• Được sử dụng phổ biến trong dây chuyền sản xuất, máy đóng gói, máy ép nhựa, điều khiển trạm bơm…

 5. Bền bỉ – phù hợp môi trường công nghiệp

• Mặt trước đạt chuẩn IP65, chống bụi, chống tia nước nhẹ.

• Đèn nền CCFL có thể thay thế, kéo dài tuổi thọ thiết bị.

 6. Dễ bảo trì – dễ lập trình

• Lập trình bằng phần mềm GT Designer (phiên bản hỗ trợ A900).

• Thay thế linh kiện đơn giản (màn hình, đèn nền, bo nguồn…).

ỨNG DỤNG CỦA  MÀN HÌNH HMI MITSUBISHI A970GOT-TBA-B

1. Giao diện điều khiển cho máy móc công nghiệp

• Được lắp đặt trên máy ép nhựa, máy dập, máy CNC, máy đóng gói, chiết rót…

• Giúp người vận hành giám sát trạng thái thiết bị, nhập thông số, điều chỉnh tốc độ, nhiệt độ, thời gian…

 2. Tích hợp với PLC Mitsubishi đời cũ

• Là dòng HMI lý tưởng cho hệ thống sử dụng PLC A Series, FX, Q Series.

• Dễ dàng lập trình và giao tiếp với PLC qua cổng RS-232 hoặc RS-422, không cần thiết bị chuyển đổi trung gian.

 3. Hiển thị cảnh báo và trạng thái hệ thống

• Hiển thị cảnh báo lỗi, báo sự cố, trạng thái vận hành theo thời gian thực.

• Ghi lại lịch sử hoạt động, lỗi để dễ dàng truy xuất và bảo trì.

 4. Dùng trong dây chuyền sản xuất

• A970GOT-TBA-B được ứng dụng trong dây chuyền tự động của các ngành: Sản xuất thực phẩm, Dệt may, Đóng gói hàng hóa, Chế tạo linh kiện điện tử

• Hỗ trợ quản lý nhiều bước trong quy trình, thay đổi công thức (recipe), theo dõi hiệu suất máy.

 5. Điều khiển hệ thống HVAC, trạm bơm, hệ thống năng lượng

• HMI đóng vai trò trung tâm hiển thị và điều khiển nhiệt độ, áp suất, lưu lượng, mức nước…

• Cho phép người dùng thay đổi chế độ vận hành và giám sát từ xa.
