Thông số kỹ thuật MÀN HÌNH HMI SAMKOON SK-070AE 7 INCH

Cấu tạo MÀN HÌNH HMI SAMKOON SK-070AE 7 INCH

1. Vỏ ngoài (Housing)

• Chất liệu: Nhựa ABS công nghiệp bền nhiệt, cách điện.

• Mặt trước: Phẳng, thiết kế chống bụi, chống thấm nhẹ theo chuẩn IP65 (mặt trước).

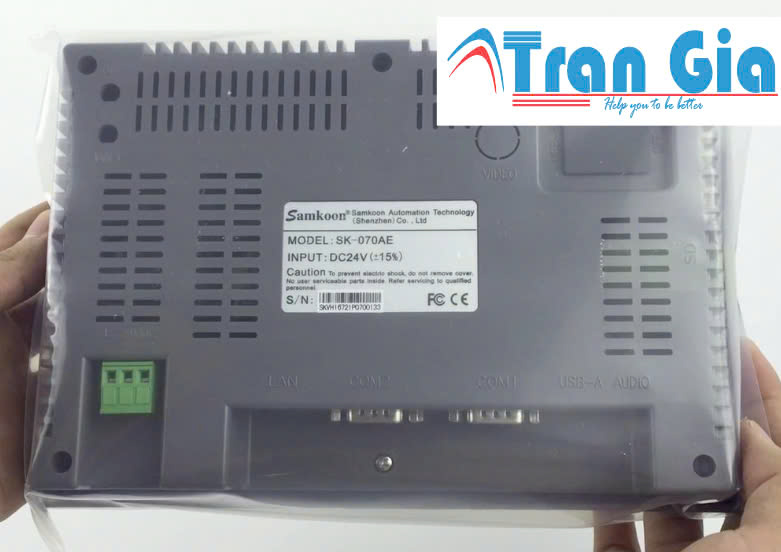

• Mặt sau: Có vị trí gắn vít, ngàm, khe thông gió, tem thông số.

2. Màn hình hiển thị (TFT LCD)

• Kích thước: 7 inch.

• Loại: Màn hình màu TFT LCD.

• Độ phân giải: 800×480 pixel.

• Hiển thị: 16.7 triệu màu, độ sáng cao (~250-300 cd/m²).

• Đèn nền: LED, tuổi thọ ~50.000 giờ.

3. Cảm ứng (Touch Panel)

• Loại: Cảm ứng điện trở 4 dây.

• Vị trí: Lớp phía trên màn hình hiển thị.

• Độ chính xác cao, hoạt động tốt với găng tay hoặc bút cảm ứng.

4. Mainboard (Bo mạch chính)

• CPU: ARM Cortex-A8 600MHz.

• RAM: 128MB DDR3.

• Flash: 128MB lưu trữ chương trình.

• Có các khe cắm: NAND, bộ nạp chương trình, giao tiếp thiết bị.

5. Cổng kết nối (I/O Ports)

• COM Ports: RS232, RS485, RS422 (giao tiếp PLC).

• USB Host: Nạp chương trình hoặc giao tiếp với USB.

• Ethernet (tùy phiên bản): Kết nối mạng LAN, truyền dữ liệu từ xa.

• Cổng nguồn: 24VDC, jack đấu dây.

6. Loa mini (nếu có)

• Một số phiên bản có loa tích hợp cảnh báo âm thanh đơn giản.

7. Tản nhiệt

• Không dùng quạt, tản nhiệt thụ động qua khe và vỏ máy.

• Thiết kế chống nhiễu điện từ EMI/EMC.

8. Bộ nhớ trong

• Lưu trữ chương trình điều khiển (vẽ màn hình, điều kiện logic…).

• Có thể sao lưu bằng USB hoặc phần mềm SKTool.

Đặc điểm nổi bật MÀN HÌNH HMI SAMKOON SK-070AE 7 INCH

1. Màn hình hiển thị sắc nét

• Kích thước 7 inch, độ phân giải 800×480 pixel.

• Hỗ trợ 16.7 triệu màu cho hình ảnh chân thực, rõ ràng.

• Đèn nền LED bền bỉ, tuổi thọ cao trên 50.000 giờ.

2. Hiệu năng ổn định

• Trang bị vi xử lý ARM Cortex-A8 tốc độ 600MHz.

• RAM 128MB, bộ nhớ Flash 128MB, đủ dùng cho các ứng dụng vừa và nhỏ.

• Tốc độ xử lý nhanh, thao tác cảm ứng mượt mà.

3. Giao tiếp đa dạng với nhiều loại PLC

• Hỗ trợ cổng RS232, RS485, RS422 để kết nối với nhiều dòng PLC như Mitsubishi, Siemens, Delta, Omron, Fatek, v.v.

• Có cổng USB Host để tải chương trình và sao lưu dữ liệu.

• Một số phiên bản hỗ trợ thêm cổng Ethernet để kết nối mạng nội bộ.

4. Lập trình đơn giản qua phần mềm SKTool

• Phần mềm trực quan, thao tác kéo-thả dễ học.

• Hỗ trợ nhiều đối tượng như nút nhấn, đèn báo, biểu đồ, đồng hồ.

• Tải chương trình dễ dàng qua USB hoặc cổng COM.

5. Thiết kế công nghiệp, dễ lắp đặt

• Mặt trước đạt tiêu chuẩn IP65 chống bụi và nước nhẹ.

• Vỏ nhựa ABS chắc chắn, bền bỉ với môi trường công nghiệp.

• Dễ lắp âm tủ điện với các tai gắn đi kèm.

6. Giá thành hợp lý

• Chi phí đầu tư thấp hơn nhiều so với các hãng như Proface, Siemens, nhưng vẫn đảm bảo hiệu quả và độ bền.

Mục đích sử dụng MÀN HÌNH HMI SAMKOON SK-070AE 7 INCH

1. Giao tiếp người – máy (Human Machine Interface):
Cho phép người vận hành giám sát và điều khiển trực tiếp thiết bị, máy móc thông qua màn hình cảm ứng thân thiện, dễ sử dụng.

2. Hiển thị thông tin trạng thái hệ thống:
Trình bày dữ liệu như nhiệt độ, áp suất, tốc độ, lưu lượng, số lượng sản phẩm, lỗi hệ thống… theo thời gian thực.

3. Gửi lệnh điều khiển thiết bị:
Người dùng có thể thao tác chạm để khởi động/tắt máy, thay đổi tham số, chọn chế độ vận hành hoặc reset lỗi.

4. Kết nối với PLC để giám sát & điều khiển tự động:
HMI kết nối với các PLC qua cổng RS232/RS485, giúp lấy dữ liệu và điều khiển máy theo chương trình định sẵn.

5. Cảnh báo và ghi nhận lỗi:
Hiển thị cảnh báo trực quan khi có sự cố và ghi lại lịch sử lỗi để phục vụ kiểm tra, bảo trì.

6. Tăng hiệu quả quản lý và vận hành:
Giúp giảm sai sót, tăng tốc độ thao tác, hỗ trợ giám sát toàn bộ dây chuyền hoặc máy móc chỉ qua một màn hình.
