Mô tả sản phẩm

TRAN GIA AUTOMATION chuyên cung cấp & sửa chữa mọi thiết bị tự động hóa như biến tần, Màn hình HMI Samkoon, tấm cảm ứng, PLC, động cơ AC Servo, …của các hãng như Delta, Omron, Siemens, Samkoon, Fuji,…

Thông số kỹ thuật Màn hình HMI SAMKOON SK-102QS-G

Danh mục	Chi tiết Màn hình HMI SAMKOON SK-102QS-G
Kích thước màn hình	10.2 inch TFT LCD (tỷ lệ 16:9)
Độ phân giải	1024 x 600 pixel
Độ sáng	450 cd/m²
Tỷ lệ tương phản	400:1
Màu sắc hiển thị	16.77 triệu màu (True Color)
Cảm ứng	Cảm ứng điện trở 4 dây, độ chính xác cao
Đèn nền	LED, tuổi thọ cao
CPU	Cortex-A7, lõi kép, tốc độ 1GHz
Bộ nhớ	128MB Flash + 128MB DDR3 RAM
Hệ điều hành	Linux ổn định, hiệu suất cao
Cổng giao tiếp	COM1: RS232; COM2: RS485/422; COM3: RS485
Cổng USB	1 cổng USB tải chương trình; 1 cổng USB cho USB Flash
Cổng Ethernet	Không hỗ trợ
Cổng 4G	Hỗ trợ kết nối mạng 4G
Nguồn cấp	DC 12~24V (±15%)
Công suất tiêu thụ	Khoảng 5W
Kích thước tổng thể	273 x 211 x 44 mm
Kích thước lắp đặt	259 x 201 mm
Trọng lượng	Khoảng 1050g
Vật liệu vỏ	Nhựa kỹ thuật ABS + PC
Nhiệt độ làm việc	-20°C ~ 55°C
Độ ẩm làm việc	5% ~ 95% RH (không ngưng tụ)
Chống rung	10–25Hz, 2G trong 30 phút (XYZ)
Chuẩn bảo vệ mặt trước	IP65
Chứng nhận	CE, FCC Class A
Phần mềm lập trình	SKTOOL 7.0

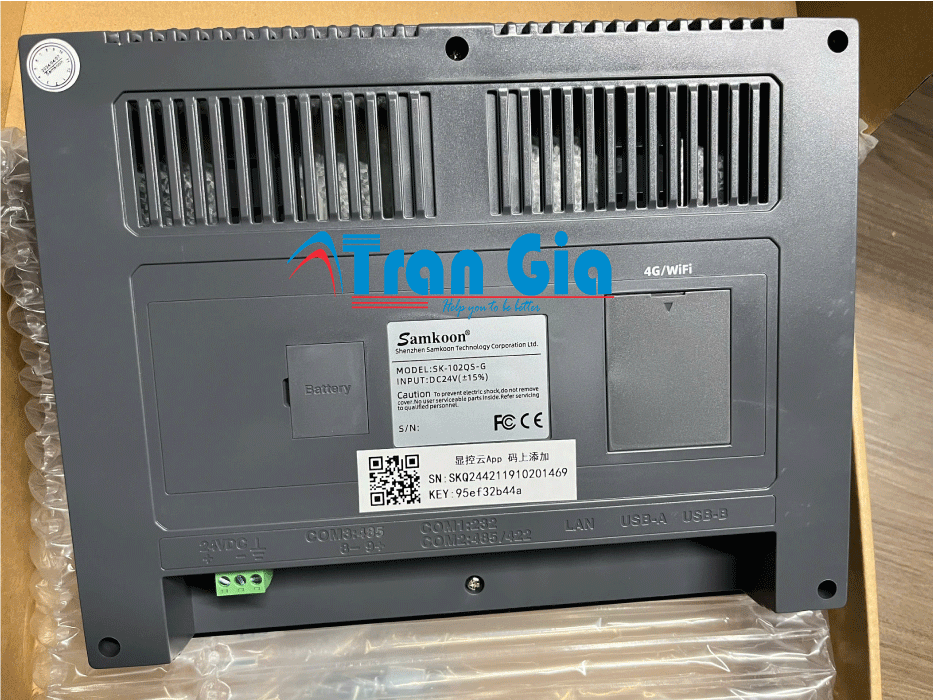

Cấu tạo Màn hình HMI SAMKOON SK-102QS-G

1. Màn hình

Loại màn hình: TFT LCD, kích thước 10.2 inch.
Độ phân giải: 1024 x 600 pixels, giúp hiển thị rõ nét các thông tin và hình ảnh.
Độ sáng: 450 cd/m², đảm bảo hiển thị rõ ràng trong điều kiện ánh sáng mạnh.
Tỷ lệ tương phản: 400:1, cung cấp hình ảnh sắc nét và rõ ràng.
Màu sắc: 16.77 triệu màu, giúp giao diện mượt mà và sinh động.

2. Bảng điều khiển cảm ứng

Loại cảm ứng: Cảm ứng điện trở 4 dây, cho phép thao tác dễ dàng ngay cả khi đeo găng tay hoặc dùng bút cảm ứng.
Độ nhạy cao: Tối ưu hóa cho các thao tác điều khiển trong môi trường công nghiệp khắc nghiệt.

3. Vỏ thiết bị

Chất liệu: Nhựa ABS + PC, bền bỉ, khả năng chịu va đập tốt, bảo vệ màn hình và các linh kiện bên trong.
Tiêu chuẩn bảo vệ: IP65 (chống bụi và chống nước mặt trước), giúp bảo vệ thiết bị trong các môi trường ẩm ướt hoặc nhiều bụi bẩn.

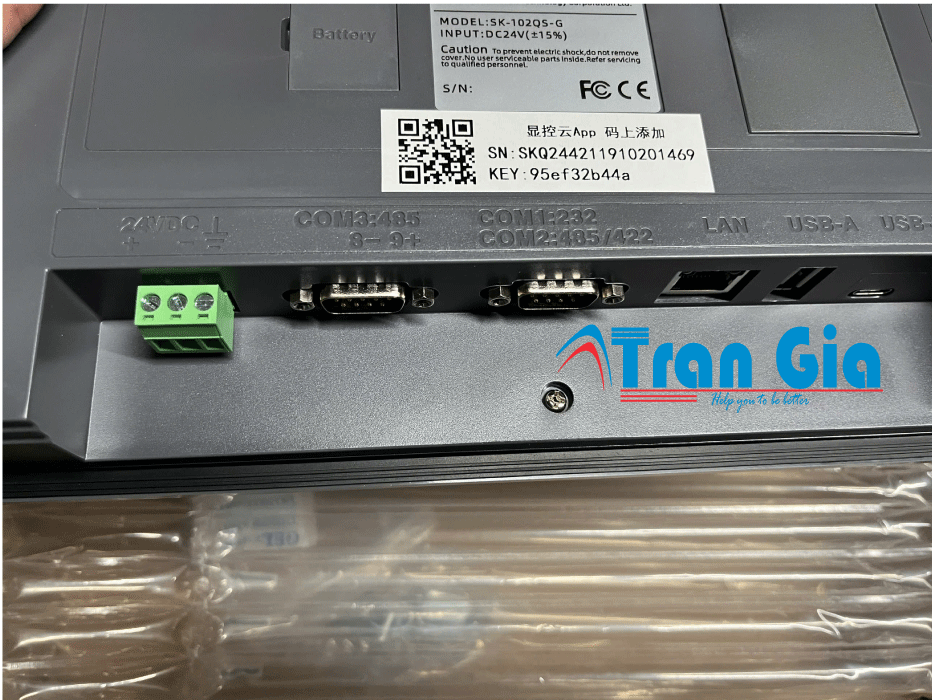

4. Cổng giao tiếp

Cổng RS232: Dùng để kết nối với các thiết bị như PLC.
Cổng RS485: Kết nối với nhiều thiết bị đồng thời, hỗ trợ truyền thông Modbus RTU.
Cổng USB: Để kết nối với máy tính hoặc các thiết bị lưu trữ, dễ dàng tải dữ liệu hoặc nâng cấp phần mềm.

5. Hệ thống vi xử lý và bộ nhớ

CPU: Bộ vi xử lý Cortex-A7, hiệu suất cao với tốc độ lên đến 1GHz.
Bộ nhớ: 128MB Flash + 128MB DDR3 RAM, đủ để lưu trữ và xử lý dữ liệu cho các ứng dụng phức tạp.

6. Đèn nền LED

Đèn nền LED có tuổi thọ lâu dài, giúp tiết kiệm năng lượng và cung cấp ánh sáng ổn định trong suốt quá trình sử dụng.

7. Cung cấp năng lượng

Nguồn cấp: DC 12~24V, cho phép thiết bị hoạt động ổn định trong nhiều điều kiện điện áp khác nhau.
Công suất tiêu thụ: Khoảng 5W, giúp tiết kiệm năng lượng khi vận hành lâu dài.

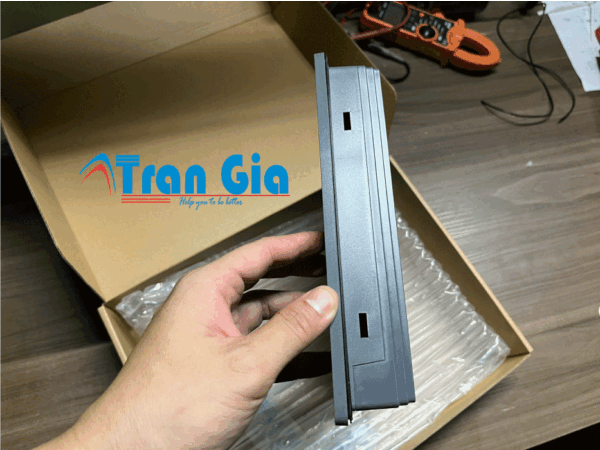

8. Cấu trúc mặt trước và lắp đặt

Kích thước tổng thể: 273 x 211 x 44 mm, kích thước vừa vặn để lắp đặt trong các tủ điều khiển công nghiệp.
Kích thước lắp đặt: 259 x 201 mm, dễ dàng lắp đặt trong không gian giới hạn của các tủ điện hoặc bảng điều khiển.

9. Bảo vệ và độ bền

Bảo vệ môi trường: Đạt tiêu chuẩn bảo vệ IP65, giúp bảo vệ thiết bị khỏi bụi bẩn và nước trong quá trình vận hành tại các nhà máy hoặc khu vực có môi trường khắc nghiệt.
Khả năng chịu va đập: Cấu trúc chắc chắn, có thể chịu được các tác động nhẹ trong quá trình sử dụng.

Đặc điểm nổi bật Màn hình HMI SAMKOON SK-102QS-G

Màn hình chất lượng cao
- Màn hình TFT LCD 10.2 inch, độ phân giải 1024 x 600 pixels, mang lại hình ảnh sắc nét và rõ ràng, giúp người dùng dễ dàng theo dõi các thông số và dữ liệu.
- Độ sáng 450 cd/m² và tỷ lệ tương phản 400:1, giúp màn hình hiển thị rõ nét ngay cả trong môi trường ánh sáng mạnh hoặc điều kiện khắc nghiệt.
Cảm ứng chính xác
- Cảm ứng điện trở 4 dây, mang đến độ chính xác cao, dễ dàng thao tác, kể cả khi đeo găng tay hoặc sử dụng bút cảm ứng. Điều này đặc biệt hữu ích trong môi trường công nghiệp.
Độ bền cao và thiết kế chắc chắn
- Vỏ nhựa ABS + PC với tiêu chuẩn bảo vệ IP65 cho mặt trước, giúp bảo vệ thiết bị khỏi bụi bẩn và nước, rất lý tưởng cho các môi trường công nghiệp có điều kiện khắc nghiệt.
- Chống rung và chịu va đập tốt, bảo vệ màn hình và các linh kiện bên trong khi gặp phải tác động từ môi trường.
Kết nối linh hoạt
- Cổng giao tiếp RS232, RS485 và USB cho phép kết nối với nhiều thiết bị như PLC, cảm biến, máy móc, dễ dàng truyền tải dữ liệu và điều khiển từ xa.
- Hỗ trợ giao thức Modbus RTU và Modbus TCP, giúp dễ dàng tích hợp với các hệ thống điều khiển tự động.
Hiệu suất cao
- CPU Cortex-A7 với tốc độ xử lý lên đến 1GHz, mang lại hiệu suất mạnh mẽ, cho phép màn hình HMI xử lý các tác vụ phức tạp và hiển thị giao diện mượt mà.
- 128MB Flash và 128MB DDR3 RAM, đủ khả năng lưu trữ và xử lý các chương trình và dữ liệu của hệ thống điều khiển.
Tiết kiệm năng lượng
- Công suất tiêu thụ thấp chỉ khoảng 5W, giúp tiết kiệm điện năng trong quá trình vận hành liên tục.
Phần mềm lập trình dễ sử dụng
- Hỗ trợ phần mềm SKTOOL 7.0 dễ dàng lập trình giao diện và cấu hình hệ thống, giúp tối ưu hóa quá trình điều khiển và giám sát.
Ứng dụng rộng rãi
- Màn hình HMI Samkoon SK-102QS-G lý tưởng cho các ứng dụng tự động hóa công nghiệp, quản lý dây chuyền sản xuất, giám sát từ xa, hệ thống năng lượng tái tạo, và nhiều ứng dụng công nghiệp khác.
Hỗ trợ kết nối 4G (tuỳ chọn)
- Hỗ trợ kết nối mạng 4G, giúp truyền tải và giám sát dữ liệu từ xa mà không bị giới hạn bởi khoảng cách, rất phù hợp với các ứng dụng yêu cầu tính di động và khả năng giám sát liên tục.

Mục đích sử dụng Màn hình HMI SAMKOON SK-102QS-G

Điều khiển và giám sát hệ thống tự động hóa công nghiệp
- Giám sát và điều khiển quy trình sản xuất: HMI SK-102QS-G giúp người vận hành giám sát, điều chỉnh và tối ưu hóa các quy trình sản xuất tự động, hiển thị các thông số và trạng thái của hệ thống.
- Tích hợp với PLC: Kết nối với các PLC (Điều khiển logic khả trình) để truyền và nhận dữ liệu từ các thiết bị trong dây chuyền sản xuất, giúp việc quản lý trở nên dễ dàng hơn.
Ứng dụng trong quản lý dây chuyền sản xuất
- Giám sát thiết bị: Dễ dàng theo dõi tình trạng hoạt động của các thiết bị trong dây chuyền sản xuất, bao gồm các cảm biến, động cơ, van, và nhiều thiết bị khác.
- Hiển thị biểu đồ và đồ thị: Màn hình với độ phân giải cao giúp người sử dụng có thể hiển thị các biểu đồ, đồ thị về quá trình sản xuất và hiệu suất máy móc, từ đó đưa ra quyết định tối ưu.
Giám sát từ xa và điều khiển các hệ thống
- Giám sát hệ thống từ xa: HMI SK-102QS-G hỗ trợ kết nối với các hệ thống thông qua RS485, RS232, USB, và có thể được kết nối qua mạng 4G (tuỳ chọn) để giám sát và điều khiển từ xa, rất lý tưởng cho các ứng dụng cần theo dõi thường xuyên hoặc ở xa.
- Ứng dụng trong hệ thống năng lượng: Quản lý và giám sát các hệ thống năng lượng như năng lượng tái tạo, nhà máy điện, hệ thống điều hòa không khí, và các thiết bị điện tử.
Tích hợp trong các hệ thống SCADA
- Phần mềm SCADA: HMI SK-102QS-G có thể được tích hợp với các hệ thống SCADA (Supervisory Control and Data Acquisition) để giám sát và điều khiển các quá trình tự động hóa trong các ứng dụng công nghiệp.
Sử dụng trong các hệ thống điều khiển máy móc và thiết bị
- Điều khiển máy móc CNC, máy in công nghiệp: HMI này có thể được sử dụng để điều khiển và giám sát các máy móc, bao gồm máy CNC, máy ép, máy dập, và nhiều thiết bị công nghiệp khác.
- Cấu hình thiết bị và hệ thống: Các thao tác như thiết lập thông số, kiểm tra lỗi và báo cáo sự cố có thể được thực hiện thông qua giao diện trực quan của màn hình.
Ứng dụng trong ngành chế tạo và sản xuất
- Sử dụng trong nhà máy sản xuất: Tại các nhà máy sản xuất hoặc chế tạo, HMI SK-102QS-G giúp giám sát các công đoạn sản xuất, theo dõi hiệu suất và các lỗi có thể xảy ra trong quy trình sản xuất.
- Cải thiện hiệu suất và độ chính xác: Nhờ vào khả năng hiển thị thông tin chi tiết và hỗ trợ điều khiển trực quan, thiết bị này giúp nâng cao hiệu suất công việc và giảm thiểu lỗi.
Hệ thống tự động hóa trong các tòa nhà thông minh
- Điều khiển hệ thống tòa nhà thông minh: Ứng dụng trong các hệ thống điều khiển tòa nhà, như hệ thống chiếu sáng, điều hòa không khí, an ninh, giúp người sử dụng theo dõi và điều chỉnh hoạt động của các thiết bị trong tòa nhà một cách dễ dàng và thuận tiện.
