Thông số kỹ thuật của màn hình HMI SIMATIC IPC277D SIEMENS 6AV7881-1AA00-2BA0

Cấu tạo của màn hình HMI SIMATIC IPC277D SIEMENS 6AV7881-1AA00-2BA0

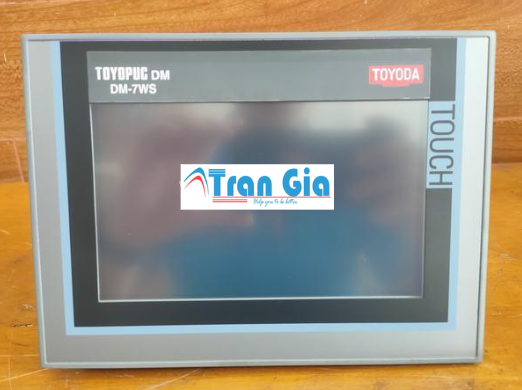

1. Mặt trước (Front Panel):

• Màn hình hiển thị:
  • Loại: TFT LCD cảm ứng điện dung (capacitive touch), kích thước 7 inch.
  • Độ phân giải: 1024 x 600 pixels (WSVGA), cho phép hiển thị hình ảnh rõ ràng và chi tiết.
  • Số màu hiển thị: 16.7 triệu màu (24-bit), tạo ra hình ảnh sắc nét và sống động.
• Lớp bảo vệ:
  • Cấp bảo vệ mặt trước: IP65, giúp màn hình chống bụi và nước khi lắp vào bảng điều khiển đúng cách.
  • Mặt kính: Được phủ lớp chống xước và bảo vệ màn hình khỏi tác động vật lý nhẹ.

2. Bo mạch chính (Mainboard):

• Bộ vi xử lý (CPU): Intel® Celeron® M với tốc độ 1.0 GHz, đảm bảo xử lý hiệu quả các tác vụ trong các ứng dụng tự động hóa.
• Bộ nhớ:
  • RAM: 1 GB (tối đa 2 GB), cho phép hệ thống xử lý mượt mà và chạy các ứng dụng yêu cầu tài nguyên cao.
  • Bộ nhớ lưu trữ:
    • Flash Storage: 2 GB cho việc lưu trữ hệ điều hành và dữ liệu chương trình.
    • Ổ cứng SSD (Solid State Drive): 16 GB, giúp lưu trữ và truy cập nhanh chóng dữ liệu.
• Hệ điều hành: Windows Embedded Standard 7 (WES7) hoặc Windows 10 IoT Enterprise, cung cấp nền tảng ổn định và tương thích với phần mềm tự động hóa.

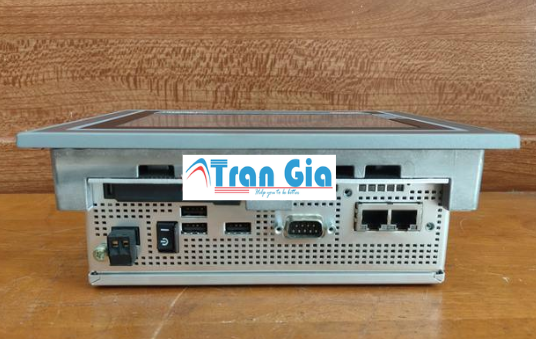

3. Cổng kết nối (I/O Ports):

• Ethernet (RJ45): 1 cổng 10/100/1000 Mbps, hỗ trợ giao thức TCP/IP, cho phép kết nối mạng công nghiệp hoặc SCADA.
• USB 2.0: 1 cổng để kết nối thiết bị ngoại vi như bàn phím, chuột, hoặc tải chương trình.
• Cổng COM (RS232): 1 cổng cho phép kết nối với các thiết bị ngoại vi hoặc PLC qua giao tiếp RS232.
• Cổng VGA: 1 cổng hỗ trợ kết nối với màn hình ngoài (nếu cần thiết).

4. Mặt sau (Rear Panel):

• Vỏ nhựa công nghiệp: Vỏ nhựa bền chắc chịu được va đập và bảo vệ các linh kiện bên trong.
• Hệ thống tản nhiệt: Hệ thống tản nhiệt thụ động, giúp duy trì nhiệt độ hoạt động ổn định cho các linh kiện bên trong mà không cần quạt làm mát.
• Khớp lắp đặt: Các lẫy cài và vít lắp cho phép lắp đặt màn hình vào bảng điều khiển (panel mount) chắc chắn và dễ dàng.

5. Nguồn cấp (Power Supply):

• Nguồn cấp: 24 VDC (dải từ 19.2 V đến 28.8 V), thích hợp cho việc sử dụng trong các hệ thống tự động hóa công nghiệp.
• Công suất tiêu thụ: Khoảng 15 W, giúp tiết kiệm năng lượng trong suốt quá trình vận hành.

6. Khả năng lắp đặt:

• Lắp đặt âm bảng điều khiển (Panel Mounting): Thiết kế gọn gàng và phù hợp với không gian hạn chế trong các tủ điều khiển hoặc các ứng dụng công nghiệp.

Đặc điểm của màn hình HMI SIMATIC IPC277D SIEMENS 6AV7881-1AA00-2BA0

1. Thiết kế và Màn hình Hiển thị

• Màn hình TFT LCD 7 inch:
  • Độ phân giải 1024 x 600 pixels (WSVGA) cho hình ảnh sắc nét, rõ ràng, dễ đọc các thông số và biểu đồ.
  • Số màu hiển thị: 16.7 triệu màu (24-bit), giúp tạo ra các hình ảnh sống động và chi tiết.
  • Cảm ứng điện dung (Capacitive Touch): Tương thích với thao tác bằng ngón tay hoặc thiết bị cảm ứng khác, mang lại trải nghiệm mượt mà và dễ sử dụng.
  • Chống xước và bền bỉ: Mặt kính được phủ lớp bảo vệ, phù hợp với môi trường công nghiệp.

2. Bộ xử lý và Hiệu suất

• Bộ vi xử lý Intel® Celeron® M:
  • Tốc độ 1.0 GHz, giúp xử lý nhanh chóng và hiệu quả các tác vụ trong các ứng dụng tự động hóa, điều khiển và giám sát.
  • Bộ nhớ RAM: 1 GB, có thể mở rộng lên 2 GB, cung cấp khả năng xử lý mượt mà cho các ứng dụng phức tạp.
  • Bộ nhớ Flash Storage: 2 GB để lưu trữ hệ điều hành và chương trình.
  • Ổ cứng SSD 16 GB: Đảm bảo tốc độ truy xuất nhanh chóng và bền bỉ, giảm thiểu lỗi cơ học so với ổ cứng cơ học.

3. Khả năng Kết nối

• Cổng Ethernet (RJ45): 10/100/1000 Mbps hỗ trợ giao thức TCP/IP, cho phép kết nối mạng công nghiệp, SCADA hoặc PLC Siemens.
• Cổng USB 2.0: Cho phép kết nối với các thiết bị ngoại vi như bàn phím, chuột, hoặc sao lưu và tải chương trình.
• Cổng COM (RS232): Tạo kết nối dễ dàng với các thiết bị ngoại vi hoặc PLC qua giao thức RS232.
• Cổng VGA: Cho phép kết nối với màn hình ngoài, phù hợp với các ứng dụng cần hiển thị trên màn hình lớn hơn.

4. Bảo vệ và Độ bền

• Cấp bảo vệ IP65:
  • Mặt trước màn hình đạt chuẩn IP65, bảo vệ khỏi bụi và nước khi được lắp đặt đúng cách vào bảng điều khiển.
  • Vỏ nhựa công nghiệp bền chắc, chịu được các tác động từ môi trường công nghiệp khắc nghiệt.
• Chống va đập và chống xước: Tính năng bảo vệ giúp màn hình hoạt động ổn định trong các điều kiện môi trường khó khăn.

5. Nguồn Cấp và Tiết kiệm Năng Lượng

• Nguồn cấp: 24 VDC, dải điện áp từ 19.2 V đến 28.8 VDC, thích hợp cho các hệ thống tự động hóa công nghiệp.
• Công suất tiêu thụ: Khoảng 15 W, giúp tiết kiệm năng lượng trong quá trình vận hành.

Ứng dụng của màn hình HMI SIMATIC IPC277D SIEMENS 6AV7881-1AA00-2BA0

1. Giám sát và Điều khiển Dây chuyền Sản xuất

• Ứng dụng: Màn hình HMI này được sử dụng để giám sát và điều khiển các dây chuyền sản xuất tự động, từ việc kiểm soát tốc độ máy móc đến việc điều chỉnh các thông số kỹ thuật trong quá trình sản xuất.
• Tính năng: Cung cấp giao diện trực quan để người điều khiển có thể dễ dàng theo dõi tiến trình sản xuất, nhận cảnh báo khi có sự cố và tối ưu hóa quy trình sản xuất.

2. Hệ thống Điều khiển Máy Móc Tự Động

• Ứng dụng: Sử dụng trong các nhà máy sản xuất và các hệ thống tự động hóa máy móc như máy dập, máy ép, máy CNC, bơm, quạt.
• Tính năng: Giúp người vận hành giám sát tình trạng máy móc, điều chỉnh các tham số vận hành và nhận cảnh báo khi hệ thống gặp sự cố.

3. Giám sát và Điều khiển Hệ thống HVAC (Nhiệt lạnh và Thông gió)

• Ứng dụng: Trong các ứng dụng điều khiển và giám sát hệ thống HVAC (Heating, Ventilation, and Air Conditioning), đặc biệt trong các tòa nhà, trung tâm thương mại hoặc nhà máy công nghiệp.
• Tính năng: Cung cấp giao diện người-máy để theo dõi nhiệt độ, độ ẩm và áp suất, cũng như điều khiển các thiết bị như quạt, bơm và các van điều chỉnh nhiệt độ.

4. Hệ thống Xử lý Nước và Nước thải

• Ứng dụng: Điều khiển và giám sát các hệ thống xử lý nước thải và nước cấp, bao gồm các quy trình như bơm, lọc, kiểm tra chất lượng nước.
• Tính năng: Màn hình HMI giúp theo dõi các thông số quan trọng như mức nước, áp suất và trạng thái bơm, đồng thời giúp giảm thiểu sự cố và tối ưu hóa quy trình xử lý.

5. Tự Động Hóa trong Ngành Công Nghiệp Thực Phẩm và Đồ Uống

• Ứng dụng: Quản lý và giám sát dây chuyền sản xuất trong ngành thực phẩm và đồ uống, bao gồm các công đoạn như trộn nguyên liệu, nấu, đóng chai, dán nhãn và đóng gói.
• Tính năng: Cung cấp giao diện để giám sát các chỉ số về nhiệt độ, thời gian, lượng sản phẩm và các điều kiện môi trường trong quá trình sản xuất.

6. Hệ thống Điều khiển và Giám sát Năng Lượng

• Ứng dụng: Quản lý và giám sát các trạm biến áp, hệ thống điện năng và phân phối điện trong các nhà máy công nghiệp, trạm phát điện.
• Tính năng: HMI giúp giám sát các thông số điện như điện áp, dòng điện, công suất tiêu thụ và các cảnh báo khi hệ thống có vấn đề.
