Thông số kỹ thuật của màn hình HMI TPC7062TX(TX)

Cấu tạo của màn hình HMI TPC7062TX(TX)

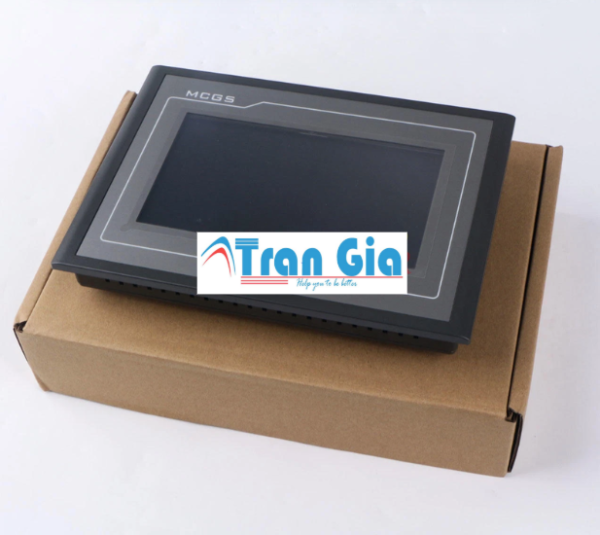

1. Mặt trước

• Màn hình hiển thị:
  Sử dụng màn hình LCD TFT kích thước 7 inch, độ phân giải 800×480 pixels.
  Hiển thị 65.536 màu, giúp giao diện trực quan, dễ nhìn ngay cả trong môi trường ánh sáng mạnh.

• Lớp cảm ứng:
  Công nghệ cảm ứng điện trở 4 dây – hoạt động ổn định, cho phép thao tác bằng tay thường, găng tay hoặc bút stylus.
  Lớp cảm ứng được ép dán trực tiếp lên LCD để bảo vệ và nhận diện thao tác.

• Tấm kính hoặc mica bảo vệ: Một lớp bảo vệ trong suốt bên ngoài màn hình giúp chống bụi, chống xước nhẹ và tăng độ bền khi sử dụng trong công nghiệp.

2. Bên trong

• Bo mạch chủ (Mainboard):

  • Bộ vi xử lý ARM Cortex-A8 tốc độ 600MHz: điều khiển xử lý dữ liệu, giao diện người dùng và giao tiếp ngoại vi.

  • RAM 128MB, Flash 128MB: lưu trữ chương trình, dữ liệu vận hành và hệ điều hành nhúng.

  • Bộ điều khiển màn hình: quản lý tín hiệu hình ảnh từ CPU đến LCD.

• Mạch nguồn:

  • Nhận điện áp 24VDC đầu vào, ổn áp thành các mức điện áp phù hợp cho các linh kiện khác (như CPU, màn hình LCD, mạch giao tiếp).

  • Tích hợp mạch bảo vệ chống quá áp, ngắn mạch.

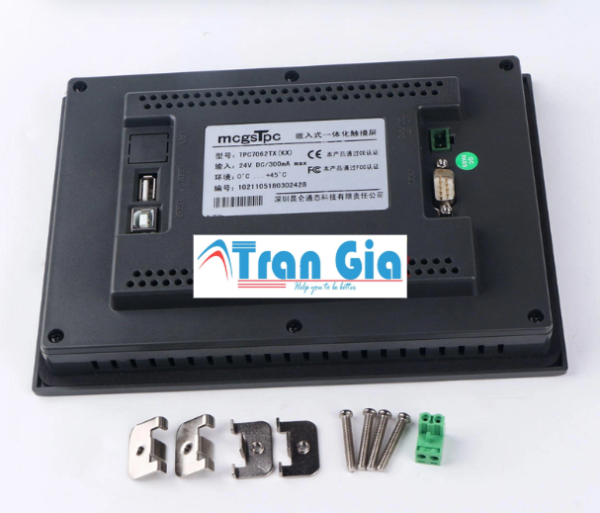

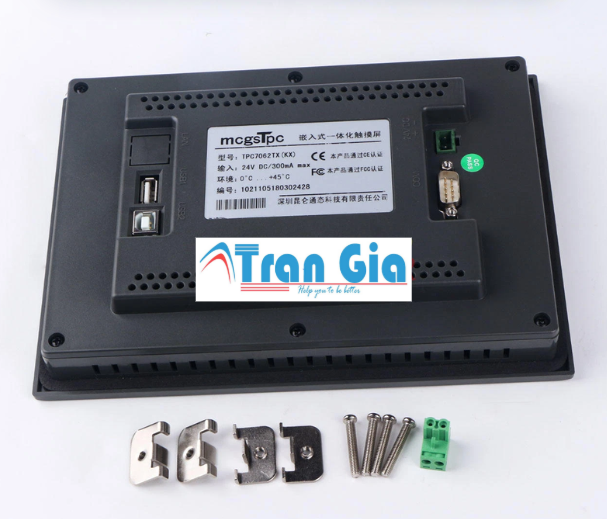

• Mạch giao tiếp: RS232, RS485: giao tiếp với PLC, biến tần, thiết bị giám sát công nghiệp, USB Host: kết nối với USB để tải chương trình hoặc sao lưu dữ liệu., USB Client: kết nối với máy tính để nạp chương trình HMI.

3. Vỏ máy

• Vật liệu: Vỏ nhựa công nghiệp ABS, chắc chắn, màu xám, chịu va đập nhẹ và kháng môi trường công nghiệp.

• Mặt trước đạt chuẩn IP65: Chống bụi hoàn toàn, Chống nước bắn trực tiếp từ nhiều hướng.

• Thiết kế lắp đặt: Dạng panel mount – gắn âm tủ điện hoặc mặt bàn điều khiển bằng khung bắt phía sau.

4. Tản nhiệt

• Khe tản nhiệt hoặc lá nhôm tản nhiệt: Giúp làm mát tự nhiên cho các linh kiện điện tử bên trong, đảm bảo HMI hoạt động ổn định lâu dài mà không cần quạt làm mát.

Đặc điểm của màn hình HMI TPC7062TX(TX)

1. Màn hình cảm ứng 7 inch, độ phân giải cao

• Sử dụng màn hình TFT LCD 7 inch, tỷ lệ 16:9, độ phân giải 800×480 pixels, hiển thị 65.536 màu.
• Giao diện rõ ràng, trực quan, giúp người vận hành dễ dàng theo dõi và thao tác.

2. Công nghệ cảm ứng điện trở

• Dùng cảm ứng điện trở 4 dây – cho phép thao tác bằng tay, bút hoặc găng tay.
• Hoạt động ổn định trong môi trường bụi bẩn hoặc có dầu mỡ, rất phù hợp trong công nghiệp.

3. Hiệu năng ổn định

• Trang bị vi xử lý ARM Cortex-A8 tốc độ 600MHz, đủ mạnh để xử lý giao diện, truyền thông và xử lý dữ liệu thời gian thực.
• Bộ nhớ RAM 128MB và Flash 128MB đáp ứng tốt cho các ứng dụng vừa và nhỏ.

4. Giao tiếp linh hoạt

• Hỗ trợ nhiều cổng: RS232, RS485, USB Host, USB Client.
• Dễ dàng kết nối với các thiết bị như PLC, biến tần, cân điện tử, cảm biến, v.v.
• Không hỗ trợ Ethernet (nếu cần Ethernet, nên dùng dòng KX hoặc KS).

5. Dễ lập trình và cấu hình

• Sử dụng phần mềm MCGS Embedded Configuration Software, thân thiện với người dùng.
• Hỗ trợ kéo thả giao diện, alarm, lịch sử dữ liệu, đồ thị và bảo vệ người dùng bằng mật khẩu.

6. Thiết kế công nghiệp, bền bỉ

• Mặt trước đạt chuẩn IP65 – chống bụi và nước bắn.
• Vỏ nhựa công nghiệp bền, chịu lực nhẹ, thiết kế gọn gàng, dễ lắp đặt vào tủ điện hoặc bảng điều khiển.

Ứng dụng của màn hình HMI TPC7062TX(TX)

1. Điều khiển dây chuyền sản xuất

• Hiển thị trạng thái hoạt động, cảnh báo, dữ liệu sản xuất.
• Giao tiếp với PLC, cảm biến và thiết bị chấp hành để điều khiển băng tải, máy đóng gói, máy cắt, máy dán nhãn…

2. Hệ thống điều khiển tủ điện

• Giao diện trực quan thay thế nút nhấn, đèn báo truyền thống.
• Giúp người vận hành điều khiển và theo dõi toàn bộ hệ thống từ một màn hình trung tâm.

3. Tự động hóa nông nghiệp

• Ứng dụng trong hệ thống tưới tự động, điều khiển nhiệt độ nhà kính, giám sát bơm và cảm biến độ ẩm đất.

4. Hệ thống HVAC (Điều hòa không khí trung tâm)

• Quản lý nhiệt độ, độ ẩm, quạt gió, van nước, tiết kiệm năng lượng cho tòa nhà hoặc nhà xưởng.

5. Trạm bơm và xử lý nước

• Giám sát mức nước bể chứa, điều khiển bơm hoạt động theo mức cài đặt.
• Cảnh báo khi mực nước quá cao/thấp, hoặc có sự cố.

6. Ứng dụng trong cân điện tử – đóng gói

• Hiển thị trọng lượng, đếm sản phẩm, xuất tín hiệu điều khiển đóng gói hoặc in tem tự động.
