TRAN GIA AUTOMATION chúng tôi cung cấp sản phẩm & sửa chữa mọi thiết bị liên quan về thiết bị tự dộng hóa bao gốm: Biến tần, Màn hình HMI Xinje TG765-XT-C, màn hình, bộ nguồn, AC Servo và một số linh kiện khác. Của các hãng như Mitsubishi, Delta, Omrron, Siemens, Samkoon, Hitech,…

Thông số kỹ thuật của màn hình HMI Xinje TG765-XT-C

• Tên sản phẩm: Màn hình HMI Xinje TG765-XT-C
• Kích thước màn hình: 7 inch TFT LCD
• Độ phân giải: 800 × 480 pixels
• Màu sắc hiển thị: 16.7 triệu màu
• Loại cảm ứng: Cảm ứng điện trở 4 dây
• Độ sáng: Khoảng 300 cd/m²
• Tuổi thọ đèn nền: > 50.000 giờ
• CPU: ARM Cortex-A8, tốc độ 600MHz
• RAM: 256MB
• Bộ nhớ lưu trữ: 128MB NAND Flash
• Cổng truyền thông: 2 cổng COM hỗ trợ RS232/RS422/RS485, 1 cổng Ethernet (RJ45), hỗ trợ Modbus TCP/IP, 1 cổng USB Host (Type A), 1 cổng USB Client (Type B)
• Hệ điều hành: Real-time OS tùy biến dành cho HMI
• Phần mềm lập trình: TSWIN (do Xinje phát triển)
• Nguồn cấp: 24VDC (22 ~ 26VDC)
• Dòng tiêu thụ: Khoảng 300mA
• Nhiệt độ làm việc: 0°C ~ 50°C
• Nhiệt độ lưu trữ: -20°C ~ 60°C
• Độ ẩm hoạt động: 10% ~ 90% RH (không ngưng tụ)
• Lắp đặt: Gắn âm tủ điện chuẩn công nghiệp
• Kích thước cắt lỗ (Panel cut-out): Khoảng 192mm × 138mm
• Kích thước tổng thể: Khoảng 200mm × 146mm × 36mm

Cấu tạo của màn hình HMI Xinje TG765-XT-C

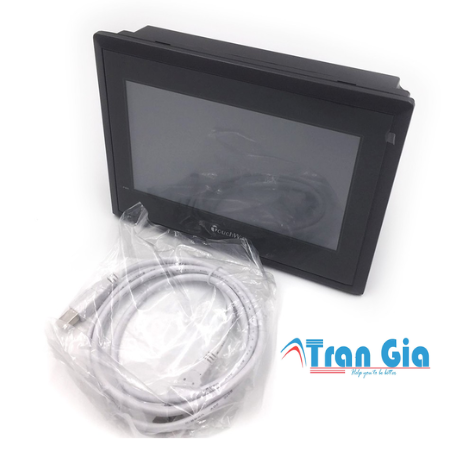

1. Mặt hiển thị cảm ứng

• Màn hình TFT LCD 7 inch với độ phân giải 800 × 480 pixels, cho khả năng hiển thị sắc nét.
• Cảm ứng điện trở 4 dây, giúp thao tác chính xác, bền bỉ, thích hợp trong môi trường công nghiệp có bụi, dầu hoặc khi dùng găng tay.
• Mặt kính chống trầy, chống mài mòn, bảo vệ màn hình trước va chạm nhẹ.

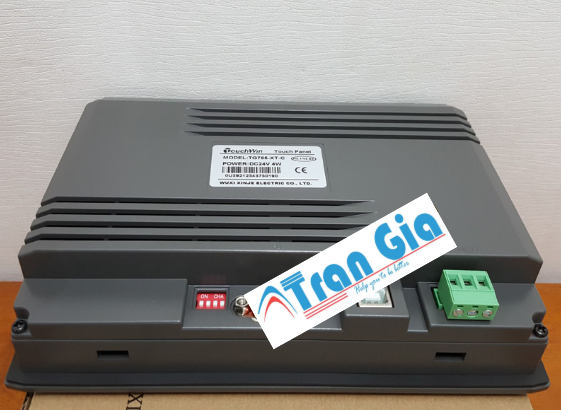

2. Vỏ máy

• Làm từ nhựa công nghiệp cao cấp hoặc hợp kim nhôm tùy phiên bản, có khả năng chống bụi và chịu nhiệt tốt.
• Thiết kế mỏng, hiện đại, lắp vừa khít trong các tủ điều khiển công nghiệp.
• Có các gờ khóa phía sau để cố định chắc chắn vào bảng tủ điện.

3. Bo mạch chính (Mainboard)

• CPU ARM Cortex-A8, 600MHz, đảm bảo xử lý nhanh chóng dữ liệu và giao diện.
• Bộ nhớ RAM 256MB và Flash 128MB, dùng để lưu chương trình giao diện, dữ liệu, nhật ký vận hành…
• Có khe cắm mở rộng hỗ trợ kết nối thiết bị ngoại vi nếu cần.

4. Các cổng giao tiếp

• 2 cổng COM hỗ trợ RS232, RS422, RS485 – dùng kết nối PLC, biến tần, cảm biến…
• 1 cổng Ethernet RJ45 – hỗ trợ giao thức Modbus TCP/IP, kết nối hệ thống mạng công nghiệp.
• 1 cổng USB Host (Type A) – kết nối USB lưu trữ, chuột, bàn phím.
• 1 cổng USB Client (Type B) – kết nối máy tính để nạp chương trình.
• Một số model có thêm khe cắm thẻ SD hoặc cổng mở rộng tùy biến.

5. Khối nguồn và bảo vệ

• Nguồn cấp 24VDC, hoạt động ổn định trong dải 22 – 26VDC.
• Có mạch bảo vệ chống quá áp, chống ngược cực, giúp thiết bị bền hơn trong môi trường công nghiệp khắc nghiệt.
• Tản nhiệt bằng nhôm hoặc khe thoát nhiệt, không cần quạt, giúp giảm tiếng ồn và tăng tuổi thọ.

Đặc điểm của màn hình HMI Xinje TG765-XT-C

1. Màn hình hiển thị sắc nét

Màn hình TFT LCD 7 inch với độ phân giải 800 × 480 pixels cho phép hiển thị rõ ràng các thông tin, đồ họa, biểu đồ và văn bản. Cùng với khả năng hiển thị 16.7 triệu màu, màn hình mang lại trải nghiệm trực quan sinh động, dễ dàng theo dõi các chỉ số và tình trạng vận hành của hệ thống.

2. Cảm ứng điện trở chính xác

HMI TG765-XT-C sử dụng cảm ứng điện trở 4 dây, cho phép thao tác chính xác, ngay cả khi người sử dụng đeo găng tay hoặc trong môi trường công nghiệp có bụi bẩn. Màn hình có độ bền cao, chịu được các tác động mạnh và đảm bảo ổn định trong suốt quá trình sử dụng lâu dài.

3. Hiệu suất mạnh mẽ

Với bộ vi xử lý ARM Cortex-A8 tốc độ 600MHz và bộ nhớ 256MB RAM kết hợp với bộ nhớ 128MB NAND Flash, màn hình này có khả năng xử lý nhanh chóng và ổn định các tác vụ điều khiển, giám sát và giao tiếp. HMI TG765-XT-C có thể xử lý đồng thời nhiều tác vụ mà không bị gián đoạn.

4. Kết nối linh hoạt

HMI TG765-XT-C hỗ trợ nhiều cổng giao tiếp như:

• 2 cổng COM (RS232, RS422/RS485) cho phép kết nối với PLC, biến tần và các thiết bị ngoại vi khác.
• 1 cổng Ethernet RJ45 hỗ trợ Modbus TCP/IP, giúp kết nối dễ dàng với các thiết bị mạng trong hệ thống tự động hóa.
• USB Host và USB Client (Type A và Type B) hỗ trợ kết nối với các thiết bị như USB lưu trữ, chuột hoặc máy tính để lập trình và nạp chương trình.

5. Tuổi thọ và độ bền cao

Màn hình có tuổi thọ đèn nền > 50.000 giờ, giúp giảm chi phí bảo trì và thay thế. Mặt kính chống trầy, chịu được va đập nhẹ và có khả năng chống mài mòn tốt, rất phù hợp cho môi trường công nghiệp khắc nghiệt.

6. Dễ dàng lập trình và điều khiển

HMI Xinje TG765-XT-C hỗ trợ phần mềm lập trình TSWIN (phần mềm do Xinje phát triển), giúp người dùng dễ dàng tạo giao diện người – máy với các chức năng như nút bấm, biểu đồ, cảnh báo, và báo cáo. Phần mềm này hỗ trợ các tác vụ kéo và thả, lập trình linh hoạt mà không yêu cầu kỹ năng lập trình phức tạp.

Ứng dụng của màn hình HMI Xinje TG765-XT-C

1. Hệ thống điều khiển tự động hóa trong sản xuất

Màn hình HMI TG765-XT-C được sử dụng để giám sát và điều khiển quy trình sản xuất trong các nhà máy và dây chuyền sản xuất tự động. Với khả năng hiển thị thông số kỹ thuật thời gian thực, người vận hành có thể theo dõi và điều chỉnh các tham số như nhiệt độ, áp suất, tốc độ, và lưu lượng.

2. Giám sát và điều khiển PLC

Với cổng truyền thông RS232/RS485/RS422 và Ethernet, màn hình HMI Xinje TG765-XT-C cho phép kết nối và điều khiển PLC (Programmable Logic Controller). Nhờ đó, nó có thể giám sát tình trạng hoạt động của PLC, thay đổi tham số hoặc gửi tín hiệu điều khiển từ xa, giúp tối ưu hóa quá trình vận hành và giảm thiểu lỗi hệ thống.

3. Quản lý và giám sát hệ thống HVAC

Trong các ứng dụng liên quan đến hệ thống sưởi ấm, thông gió và điều hòa không khí (HVAC), màn hình TG765-XT-C có thể được sử dụng để giám sát và điều khiển các thiết bị như quạt, máy nén, và các cảm biến nhiệt độ. Nó giúp điều chỉnh hệ thống một cách chính xác và hiệu quả, tiết kiệm năng lượng và duy trì nhiệt độ ổn định trong các tòa nhà hoặc nhà máy.

4. Ứng dụng trong ngành thực phẩm và đồ uống

Trong ngành sản xuất thực phẩm và đồ uống, HMI Xinje TG765-XT-C có thể được sử dụng để giám sát các quy trình như chiết rót, đóng gói, hoặc kiểm tra chất lượng. Màn hình cung cấp giao diện thân thiện cho người dùng để theo dõi tiến độ sản xuất, cảnh báo sự cố và quản lý công thức sản xuất.

5. Điều khiển hệ thống chiếu sáng và cấp nước

Trong các hệ thống chiếu sáng công cộng hoặc cấp nước tự động, HMI Xinje TG765-XT-C có thể giúp giám sát và điều khiển các thiết bị chiếu sáng, bơm nước, van điều khiển, giúp duy trì hiệu quả và tiết kiệm năng lượng.

6. Hệ thống điều khiển máy móc tự động

HMI TG765-XT-C có thể được sử dụng để điều khiển và giám sát các máy móc tự động hóa như robot công nghiệp, máy móc gia công, máy móc đóng gói, máy tiện CNC… Nhờ vào khả năng kết nối với PLC và giao diện người – máy (HMI), nó giúp đơn giản hóa việc vận hành và tối ưu hóa hiệu suất các thiết bị.
