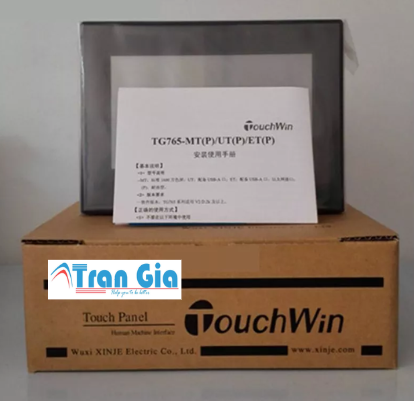

Mô tả sản phẩm màn hình HMI Xinje TouchWin TG765-MT/UT/ET

• Sản phẩm: Màn hình HMI Xinje TouchWin TG765-MT/UT/ET
• Màn hình 16 triệu màu.
• Tốc độ khởi động, download, upload nhanh.
• Hỗ trợ ngôn ngữ lập trình C.
• Hiển thị được định dạng ảnh BMP, JPG
• Thư viện hình ảnh 3D phong phú, hiển thị ảnh sống động hơn.
• Hỗ trợ nhiều kiểu xử lý số liệu như biểu đồ thời gian, biểu đồ tọa độ XY…
• Phần mềm lập trình : TouchWin Edit Tool

Thông số cấu hình phần cứng:

• ARM9 400MHz CPU, 128MB ROM, 128MB RAM
• Kích thước hiển thị 7 inch LCD, 16 million colors TFT LCD, LED backlight, độ phân giải 800*480
• Tích hợp 2 COM ports, hỗ trợ chuẩn RS232/RS485/RS422, 2 ports có thể sử dụng độc lập.
• RTC
• 2 USB ports, hỗ trợ truyền dữ liệu và sao lưu dữ liệu.
• Ethernet communication (tương thích với chuẩn Modbus-TCP device và PLC Siemens S7-1200)

Lưu ý các model:

• TG765-MT: USB-B port
• TG765-UT: USB-B port, USB-A port
• TG765-ET: USB-B port, USB-A port, Ethernet port

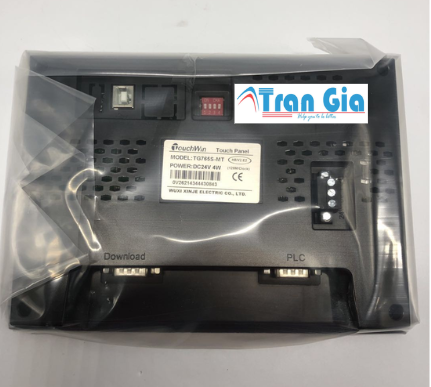

Cấu tạo của màn hình HMI Xinje TouchWin TG765-MT/UT/ET

1. Mặt hiển thị cảm ứng

• Màn hình TFT LCD 7 inch với độ phân giải 800 × 480 pixels, hiển thị rõ ràng hình ảnh, dữ liệu, biểu đồ và giao diện điều khiển.
• Loại cảm ứng điện trở 4 dây, đảm bảo thao tác chính xác, sử dụng ổn định trong môi trường nhiều bụi, dầu hoặc khi đeo găng tay.
• Lớp mặt kính cường lực hoặc nhựa công nghiệp chống trầy xước, có khả năng chống chịu va đập nhẹ.

2. Bộ xử lý và bộ nhớ

• Sử dụng vi xử lý ARM9 hoặc Cortex-A8 (tùy model MT/UT/ET), đảm bảo tốc độ xử lý nhanh và ổn định.
• Bộ nhớ RAM và Flash dung lượng từ 128MB đến 256MB, cho phép lưu trữ chương trình điều khiển, dữ liệu, báo cáo, giao diện đồ họa…
• Có bộ nhớ lưu trữ tạm thời (buffer) để duy trì các tác vụ đang thực hiện khi có mất kết nối tạm thời.

3. Bo mạch chính (mainboard)

• Là thành phần trung tâm, tích hợp các chip xử lý, chip nhớ, mạch giao tiếp, đồng hồ thời gian thực (RTC) và mạch bảo vệ.
• Thiết kế module nhỏ gọn với lớp phủ bảo vệ chống ẩm, chống bụi và chống nhiễu điện từ.

4. Các cổng giao tiếp

• Cổng COM: 2 cổng RS232/RS422/RS485, hỗ trợ nhiều loại giao thức truyền thông (Modbus RTU, Free protocol…).
• Cổng Ethernet (RJ45): Chỉ có trên dòng ET, hỗ trợ Modbus TCP/IP và kết nối mạng công nghiệp.

• USB Host (Type A): Kết nối thiết bị lưu trữ như USB để tải dữ liệu hoặc cập nhật chương trình.
• USB Client (Type B): Dùng để kết nối với máy tính để lập trình, nạp giao diện.
• Một số model có thêm khe cắm thẻ SD, phục vụ lưu trữ mở rộng hoặc ghi dữ liệu nhật ký.

5. Nguồn cấp và mạch bảo vệ

• Nguồn cấp: 24VDC (hoạt động ổn định trong dải 22V – 26V).
• Có tích hợp mạch chống ngược cực, bảo vệ quá áp, và lọc nhiễu EMC, đảm bảo an toàn khi hoạt động trong môi trường công nghiệp.

6. Vỏ bảo vệ và cơ cấu lắp đặt

• Vỏ nhựa công nghiệp hoặc hợp kim nhôm, có các khe tản nhiệt phía sau.
• Thiết kế mặt trước phẳng, đạt chuẩn IP65, chống bụi và chống tia nước nhẹ.
• Cơ cấu lắp đặt âm bảng với ngàm giữ phía sau, dễ lắp vào tủ điện hoặc mặt bảng điều khiển.

7. Tản nhiệt

• Không sử dụng quạt – tản nhiệt thụ động qua vỏ nhôm hoặc khe thoáng, giúp tăng độ bền, giảm tiếng ồn và tiết kiệm năng lượng.

Đặc điểm của màn hình HMI Xinje TouchWin TG765-MT/UT/ET

1. Thiết kế nhỏ gọn, phù hợp nhiều không gian

• Màn hình 7 inch với kích thước vừa phải, dễ dàng lắp đặt âm tủ điều khiển hoặc bảng điện.
• Mặt trước đạt tiêu chuẩn chống bụi và nước IP65, thích hợp cho môi trường công nghiệp.

2. Hiển thị rõ nét và giao diện thân thiện

• Sử dụng màn hình TFT LCD, độ phân giải 800 × 480 pixels, hiển thị 16.7 triệu màu, cho hình ảnh sắc nét, dễ nhìn.
• Giao diện trực quan, dễ sử dụng với cảm ứng điện trở 4 dây, thao tác ổn định ngay cả khi tay ướt hoặc đeo găng.

3. Hiệu suất ổn định với bộ xử lý mạnh

• Tùy phiên bản, được trang bị vi xử lý ARM9 hoặc Cortex-A8 tốc độ từ 400MHz đến 600MHz.
• Bộ nhớ từ 128MB đến 256MB, đảm bảo lưu trữ được nhiều chương trình, dữ liệu và giao diện mà không bị giật lag.

4. Kết nối đa dạng, dễ tích hợp

• Hỗ trợ nhiều cổng truyền thông như:
  • RS232/RS422/RS485 (2 cổng COM) – tiêu chuẩn kết nối với hầu hết các PLC, biến tần.
  • Cổng Ethernet RJ45 (trên dòng ET) – hỗ trợ Modbus TCP/IP, dễ dàng tích hợp hệ thống mạng công nghiệp.

• • USB Host và USB Client – thuận tiện cho việc cập nhật phần mềm, sao lưu chương trình hoặc kết nối với máy tính.
• Tương thích với nhiều PLC của các hãng như Xinje, Mitsubishi, Siemens, Omron, Delta,…

5. Phần mềm lập trình dễ dùng – TSWIN

• HMI Xinje sử dụng phần mềm TSWIN, hỗ trợ kéo thả đối tượng, tạo giao diện điều khiển, giám sát, báo lỗi, xuất báo cáo…
• Cho phép lập trình các chức năng nâng cao như cảnh báo sự cố, lưu dữ liệu lịch sử, biểu đồ thời gian thực,…

6. Tiết kiệm điện, tuổi thọ cao

• Nguồn cấp 24VDC với dòng tiêu thụ thấp (~270mA), giúp tiết kiệm năng lượng.
• Tuổi thọ đèn nền > 50.000 giờ, đảm bảo hoạt động ổn định trong thời gian dài.

7. Hoạt động ổn định trong môi trường công nghiệp

• Nhiệt độ hoạt động rộng từ 0°C đến 50°C và độ ẩm 10% – 90% RH không ngưng tụ.
• Có mạch bảo vệ chống ngược cực, chống quá áp, và chống nhiễu EMC giúp hoạt động bền bỉ trong môi trường khắc nghiệt.

Mục đích sử dụng của màn hình HMI Xinje TouchWin TG765-MT/UT/ET

1. Hiển thị và giám sát dữ liệu thời gian thực

HMI TG765-MT/UT/ET giúp hiển thị các thông số hoạt động của hệ thống như: nhiệt độ, áp suất, tốc độ, trạng thái thiết bị, mức cảnh báo… trên màn hình cảm ứng. Người vận hành có thể quan sát toàn bộ quá trình vận hành của máy móc và dây chuyền sản xuất một cách trực quan và nhanh chóng.

2. Điều khiển thiết bị thông qua giao diện cảm ứng

Người dùng có thể tác động trực tiếp lên HMI để điều khiển các thiết bị đầu ra như: bật/tắt động cơ, thay đổi tốc độ, điều chỉnh van, chuyển đổi chế độ làm việc,… thay vì phải thao tác cơ học trênbảng điều khiển truyền thống. Điều này giúp nâng cao tính linh hoạt và thuận tiện trong vận hành.

3. Kết nối và tương tác với PLC, biến tần và thiết bị ngoại vi

HMI TG765-MT/UT/ET có thể kết nối với PLC, biến tần, cảm biến và các thiết bị điều khiển khác thông qua các cổng truyền thông (RS232/RS485, Ethernet, USB). Mục đích là truyền nhận dữ liệu và lệnh điều khiển, tạo nên một hệ thống tự động hóa khép kín và hiệu quả.

4. Cảnh báo và xử lý sự cố nhanh chóng

HMI hỗ trợ thiết lập cảnh báo bằng hình ảnh hoặc âm thanh khi có sự cố xảy ra (ví dụ: quá nhiệt, lỗi kết nối, máy dừng đột ngột,…). Nhờ đó, kỹ thuật viên có thể phát hiện và xử lý lỗi một cách nhanh chóng, giảm thời gian dừng máy và nâng cao độ tin cậy của hệ thống.

5. Thu thập, lưu trữ và hiển thị dữ liệu lịch sử

HMI có thể ghi lại các dữ liệu hoạt động, lỗi, và sự kiện vận hành theo thời gian thực để phục vụ cho việc phân tích, theo dõi sản xuất và bảo trì thiết bị. Một số model còn hỗ trợ xuất báo cáo qua USB hoặc thẻ nhớ, giúp người quản lý dễ dàng tổng hợp thông tin.
