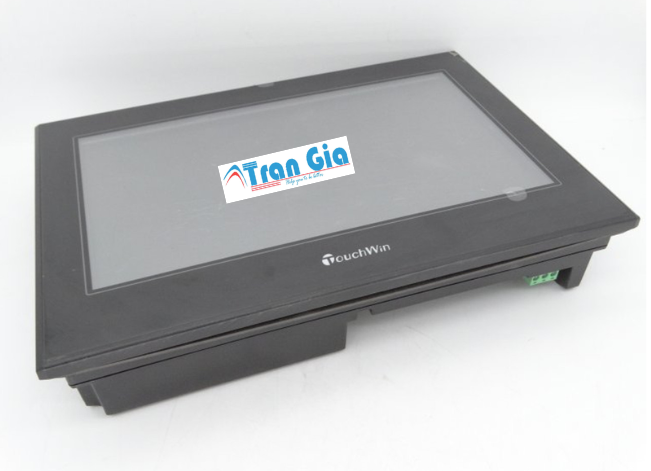

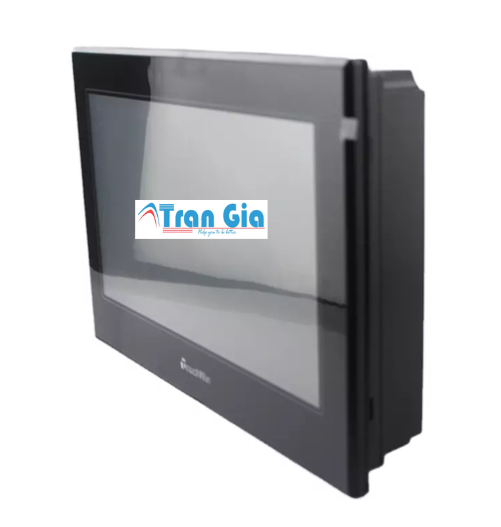

Cấu tạo của màn hình HMI Xinje Touchwin TGA63-MT

1. Lớp vỏ ngoài

• Chất liệu: Lớp vỏ được làm từ nhựa công nghiệp cao cấp, có khả năng chịu lực tốt, chống ăn mòn và chịu nhiệt độ cao, đảm bảo độ bền lâu dài trong môi trường công nghiệp.
• Chỉ số bảo vệ: Mặt trước đạt tiêu chuẩn IP65, giúp bảo vệ khỏi bụi bẩn và tia nước bắn vào, phù hợp với môi trường sản xuất có điều kiện khắc nghiệt.
• Thiết kế:
  • Kiểu dáng nhỏ gọn, dễ dàng lắp đặt trên tủ điện hoặc bảng điều khiển.
  • Các cạnh bo viền giúp tăng tính thẩm mỹ và giảm nguy cơ hư hỏng khi va chạm.
  • Có các khe tản nhiệt giúp duy trì nhiệt độ ổn định trong quá trình hoạt động.

2. Màn hình hiển thị

• Loại màn hình: Công nghệ TFT LCD với đèn nền LED, cho độ sáng tốt, tiết kiệm điện và có tuổi thọ cao hơn so với các loại màn hình CCFL truyền thống.
• Kích thước: 10.1 inch, đủ lớn để hiển thị thông tin rõ ràng, dễ quan sát.
• Độ phân giải: 1024 x 600 pixels, đảm bảo hình ảnh sắc nét, hiển thị đồ họa chi tiết trong quá trình vận hành.
• Màu sắc hiển thị: 16,77 triệu màu, giúp giao diện trực quan, dễ theo dõi dữ liệu và trạng thái hoạt động của máy móc.
• Góc nhìn rộng: Đáp ứng nhu cầu quan sát từ nhiều vị trí khác nhau mà không làm giảm chất lượng hình ảnh.
• Chống lóa: Hỗ trợ làm việc trong môi trường có ánh sáng mạnh mà không gây chói mắt.

3. Lớp cảm ứng

• Công nghệ cảm ứng: Điện trở 4-wire, hoạt động dựa trên áp lực khi chạm vào bề mặt màn hình. Công nghệ này cho phép sử dụng ngón tay, găng tay hoặc bút stylus để thao tác mà không bị ảnh hưởng bởi nhiễu điện từ.
• Chất liệu:
  • Lớp trên là màng polyester (PET) có phủ lớp chống trầy xước.
  • Lớp dưới là kính hoặc lớp dẫn điện ITO (Indium Tin Oxide) giúp đảm bảo độ nhạy cao khi chạm.
• Độ bền: Hỗ trợ khoảng 1 triệu lần chạm, đảm bảo hoạt động ổn định trong thời gian dài.
• Độ chính xác: ±1% trên toàn màn hình, giúp thao tác chính xác ngay cả khi sử dụng trong môi trường công nghiệp có rung lắc.

4. Bộ xử lý và bộ nhớ

• Bộ xử lý: Vi xử lý hiệu suất cao giúp màn hình hoạt động mượt mà, nhanh chóng xử lý dữ liệu và phản hồi tức thì khi thao tác cảm ứng.
• Bộ nhớ trong: 128MB, đủ dung lượng để lưu trữ chương trình vận hành, dữ liệu hiển thị và các cài đặt cấu hình.
• Khả năng mở rộng: Hỗ trợ kết nối với các thiết bị lưu trữ ngoài để cập nhật chương trình nhanh chóng.

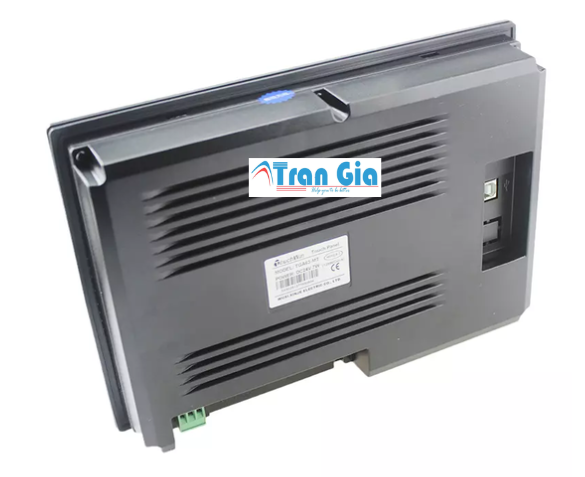

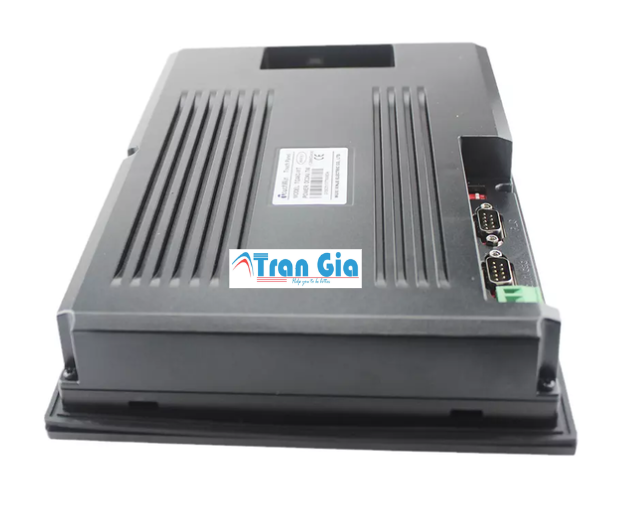

5. Giao diện kết nối và truyền thông

Màn hình HMI Xinje Touchwin TGA63-MT hỗ trợ nhiều cổng kết nối để đảm bảo khả năng tương thích với các hệ thống điều khiển khác nhau:

• Cổng truyền thông:
  • 2 cổng COM hỗ trợ RS232, RS422, RS485, giúp kết nối với PLC, biến tần, cảm biến và các thiết bị ngoại vi khác.
  • Hỗ trợ Modbus RTU, đảm bảo truyền dữ liệu nhanh chóng, ổn định.
• Cổng USB Client:
  • Dùng để nạp chương trình và dữ liệu từ máy tính một cách dễ dàng.
  • Hỗ trợ kết nối với các thiết bị lưu trữ ngoài để sao lưu dữ liệu.
• Hỗ trợ Ethernet (nếu có): Một số phiên bản có thể tích hợp cổng mạng Ethernet giúp kết nối với hệ thống SCADA hoặc giám sát từ xa.

6. Nguồn cấp và mức tiêu thụ điện năng

• Nguồn cấp: 24V DC, đảm bảo tính ổn định khi sử dụng trong hệ thống công nghiệp.
• Công suất tiêu thụ: Thấp, giúp tiết kiệm điện năng và giảm nhiệt lượng tỏa ra khi hoạt động liên tục.
• Bảo vệ nguồn: Tích hợp cơ chế bảo vệ quá áp, quá dòng, giúp thiết bị hoạt động bền bỉ, an toàn hơn.

Thông số kỹ thuật của màn hình HMI Xinje Touchwin TGA63-MT

• Kích thước: 10.1 inch, mang lại không gian hiển thị rộng rãi, dễ quan sát.
• Độ phân giải: 1024 x 600 pixels, hiển thị hình ảnh sắc nét và chi tiết.
• Công nghệ hiển thị: TFT LCD với đèn nền LED, giúp hiển thị sáng rõ, tiết kiệm năng lượng.
• Màu sắc hiển thị: 16.77 triệu màu, đảm bảo hình ảnh sống động, giúp theo dõi trạng thái máy móc dễ dàng hơn.
• Góc nhìn rộng: > 120°, giúp quan sát từ nhiều vị trí khác nhau mà không bị mờ hình.
• Độ sáng cao: Phù hợp với môi trường làm việc có ánh sáng mạnh, hạn chế chói lóa.
• Bộ nhớ trong: 128MB, hỗ trợ lưu trữ chương trình vận hành, giao diện hiển thị và dữ liệu lịch sử.
• Bộ xử lý: Hiệu suất cao, đảm bảo tốc độ xử lý nhanh, phản hồi mượt mà khi thao tác cảm ứng.
• Bộ nhớ mở rộng: Hỗ trợ kết nối thiết bị lưu trữ ngoài qua USB để sao lưu hoặc cập nhật chương trình.
• Công nghệ cảm ứng: Điện trở 4-wire, thao tác nhạy, chính xác, có thể sử dụng bằng ngón tay, găng tay hoặc bút stylus.
• Độ bền cảm ứng: Hỗ trợ 1 triệu lần chạm, đảm bảo hoạt động ổn định trong thời gian dài.
• Lực nhấn yêu cầu: 50g – 80g, giúp thao tác dễ dàng mà không cần dùng lực mạnh.
• Cổng truyền thông: 2 cổng COM, hỗ trợ RS232, RS422, RS485, kết nối linh hoạt với PLC, biến tần, cảm biến và các thiết bị ngoại vi khác.
• USB Client:
  • Hỗ trợ nạp chương trình, cập nhật dữ liệu từ máy tính.
  • Cho phép kết nối với thiết bị lưu trữ ngoài để xuất/nhập dữ liệu.
• Ethernet (nếu có): Một số phiên bản hỗ trợ kết nối Ethernet để truyền dữ liệu và điều khiển từ xa.
• Hỗ trợ giao thức truyền thông: Modbus RTU, hỗ trợ kết nối với nhiều loại PLC khác nhau.
• Nguồn cấp: 24V DC, đảm bảo hoạt động ổn định trong hệ thống công nghiệp.
• Công suất tiêu thụ: ≤ 10W, giúp tiết kiệm năng lượng.
• Bảo vệ nguồn: Tích hợp chống quá áp, quá dòng để bảo vệ thiết bị.
• Nhiệt độ hoạt động: 0°C ~ 50°C, phù hợp với môi trường công nghiệp.
• Nhiệt độ bảo quản: -20°C ~ 60°C, đảm bảo thiết bị không bị hư hỏng khi lưu kho.
• Độ ẩm hoạt động: 10% – 90% RH, không đọng sương, giúp thiết bị hoạt động bền bỉ trong môi trường ẩm ướt.
• Chống rung, chống sốc: Thiết kế chịu được rung động nhẹ trong các nhà máy sản xuất.
• Chỉ số bảo vệ: IP65 (mặt trước), chống bụi và tia nước nhẹ.

Đặc điểm của màn hình HMI Xinje Touchwin TGA63-MT

1. Màn hình 10 inch với Độ phân giải Cao và Khả năng Hiển thị Màu Sắc Rộng:

• TGA63-MT sở hữu màn hình kích thước 10 inch, một kích thước lý tưởng cho các ứng dụng HMI công nghiệp, cung cấp không gian hiển thị đủ lớn để hiển thị thông tin chi tiết, biểu đồ, và các nút điều khiển một cách rõ ràng.
• Độ phân giải 1024×600 pixels đảm bảo hình ảnh sắc nét và chi tiết, giúp người vận hành dễ dàng đọc các thông số và theo dõi các quá trình. Điều này đặc biệt quan trọng trong môi trường công nghiệp, nơi thông tin cần được truyền tải chính xác và nhanh chóng.
• Khả năng hiển thị 16.77 triệu màu mang lại hình ảnh sống động và chân thực, cho phép hiển thị đồ họa phức tạp và các biểu tượng một cách rõ ràng. Điều này giúp cải thiện trải nghiệm người dùng và tăng cường khả năng nhận diện thông tin.

2. Công nghệ Hiển thị TFT LCD và Đèn nền LED cho Hiệu suất và Độ Bền Cao:

• Công nghệ TFT LCD (Thin-Film-Transistor Liquid Crystal Display) cung cấp độ tương phản cao, góc nhìn rộng, và thời gian phản hồi nhanh, đảm bảo hình ảnh hiển thị rõ ràng và ổn định trong mọi điều kiện ánh sáng.
• Đèn nền LED (Light-Emitting Diode) có ưu điểm tiết kiệm năng lượng, tuổi thọ cao, và độ sáng tốt hơn so với đèn nền CCFL (Cold Cathode Fluorescent Lamp) truyền thống. Điều này giúp giảm chi phí vận hành và bảo trì, đồng thời tăng cường độ tin cậy của màn hình.
• Sự kết hợp giữa TFT LCD và đèn nền LED đảm bảo màn hình TGA63-MT có thể hoạt động ổn định trong thời gian dài và trong môi trường công nghiệp khắc nghiệt.

3. Khả năng Kết nối Đa dạng với Nhiều Cổng Giao tiếp:

• TGA63-MT được trang bị 2 cổng COM (RS232/RS485/RS422), cho phép kết nối linh hoạt với nhiều loại thiết bị công nghiệp, đặc biệt là PLC (Programmable Logic Controller). Điều này giúp tích hợp HMI vào các hệ thống tự động hóa hiện có một cách dễ dàng.
• Hỗ trợ X-Net bus, một giao thức truyền thông công nghiệp, tăng cường khả năng kết nối và giao tiếp với các thiết bị khác trong hệ thống.
• Cổng USB cho phép kết nối với các thiết bị ngoại vi như ổ USB, chuột, hoặc bàn phím, giúp người dùng dễ dàng cập nhật chương trình HMI, sao lưu dữ liệu, hoặc thực hiện các thao tác điều khiển.

4. Hiệu Năng Ổn Định với CPU ARM9:

• Sử dụng CPU ARM9, TGA63-MT đảm bảo hiệu năng ổn định và khả năng xử lý dữ liệu nhanh chóng, đáp ứng yêu cầu của các ứng dụng HMI công nghiệp.
• CPU ARM9 là một bộ xử lý nhúng phổ biến, được sử dụng rộng rãi trong các thiết bị công nghiệp, nhờ vào hiệu năng tốt và khả năng tiêu thụ điện năng thấp.
• Hiệu năng ổn định của CPU giúp màn hình HMI hoạt động mượt mà và đáng tin cậy, ngay cả khi xử lý các tác vụ phức tạp.

5. Thiết Kế Công Nghiệp Bền Bỉ và Chắc Chắn:

• TGA63-MT được thiết kế để hoạt động trong môi trường công nghiệp khắc nghiệt, với vỏ bảo vệ chắc chắn và khả năng chống bụi bẩn, nước, và rung động.
• Vật liệu chế tạo vỏ thường là nhựa hoặc kim loại có độ bền cao, đảm bảo màn hình HMI có thể chịu được các tác động vật lý và hóa học trong môi trường công nghiệp.
• Thiết kế công nghiệp giúp màn hình HMI hoạt động ổn định và đáng tin cậy trong thời gian dài, giảm thiểu chi phí bảo trì và thay thế.

6. Phần Mềm Lập Trình Touchwin Thân Thiện với Người Dùng:

• Xinje cung cấp phần mềm lập trình Touchwin, giúp người dùng dễ dàng thiết kế giao diện HMI và lập trình các chức năng điều khiển.
• Phần mềm Touchwin có giao diện trực quan và dễ sử dụng, với nhiều công cụ và thư viện hỗ trợ lập trình, giúp người dùng tiết kiệm thời gian và công sức trong việc phát triển các ứng dụng HMI.
• Phần mềm hỗ trợ các chức năng mô phỏng, giúp người dùng kiểm tra giao diện và chức năng trước khi triển khai thực tế, đảm bảo tính chính xác và hiệu quả của ứng dụng.

Mục đích sử dụng của màn hình HMI Xinje Touchwin TGA63-MT

1. Giám sát và điều khiển hệ thống tự động hóa

Hiển thị dữ liệu theo thời gian thực về trạng thái hoạt động của máy móc, dây chuyền sản xuất.
Cho phép người vận hành thay đổi thông số cài đặt mà không cần can thiệp trực tiếp vào hệ thống.
Tích hợp điều khiển cảm ứng giúp thao tác dễ dàng và nhanh chóng hơn.

2. Kết nối với PLC và các thiết bị ngoại vi

Hỗ trợ truyền thông RS232, RS422, RS485, giúp kết nối với nhiều loại PLC (Programmable Logic Controller) từ các hãng khác nhau như Xinje, Siemens, Mitsubishi, Delta…
Giao tiếp với cảm biến, biến tần, servo driver để kiểm soát quy trình sản xuất.
Hỗ trợ giao thức Modbus RTU, giúp mở rộng khả năng kết nối với nhiều hệ thống tự động hóa khác.

3. Quản lý quy trình sản xuất và hiển thị cảnh báo

Hiển thị các thông số vận hành như tốc độ, áp suất, nhiệt độ, mức nguyên liệu…
Cảnh báo sự cố, lỗi hệ thống giúp kỹ thuật viên kịp thời xử lý, giảm thiểu thời gian dừng máy.
Lưu trữ dữ liệu lịch sử, giúp theo dõi hiệu suất máy móc theo thời gian.

4. Ứng dụng trong ngành công nghiệp sản xuất

Dây chuyền lắp ráp ô tô, điện tử: Quản lý robot, băng chuyền sản xuất.
Ngành chế biến thực phẩm: Điều khiển máy trộn, máy đóng gói, lò nướng công nghiệp.
Ngành nhựa và bao bì: Kiểm soát máy ép nhựa, máy in tem nhãn.
Hệ thống HVAC (Heating, Ventilation, Air Conditioning): Điều chỉnh nhiệt độ, độ ẩm trong nhà máy, tòa nhà thông minh.

5. Ứng dụng trong hệ thống điện và năng lượng

Quản lý hệ thống trạm biến áp, giám sát điện năng tiêu thụ.
Điều khiển hệ thống pin năng lượng mặt trời, giám sát hiệu suất hoạt động.
Tích hợp vào hệ thống SCADA để giám sát từ xa.

6. Hỗ trợ vận hành từ xa và bảo trì hệ thống

Màn hình HMI Xinje Touchwin TGA63-MT cung cấp nhiều tính năng hỗ trợ vận hành từ xa, giúp giảm thiểu thời gian bảo trì và nâng cao hiệu suất quản lý hệ thống.

Hỗ trợ USB Client, cho phép nạp chương trình và cập nhật dữ liệu trực tiếp từ máy tính mà không cần tháo rời thiết bị. Điều này giúp lập trình viên dễ dàng sửa đổi giao diện điều khiển, cập nhật phần mềm hoặc tải xuống dữ liệu mà không gây gián đoạn quá trình vận hành.

Trong một số phiên bản, màn hình HMI có thể kết nối với mạng nội bộ (LAN) hoặc Internet, giúp giám sát hệ thống từ xa thông qua máy tính hoặc thiết bị di động. Điều này rất hữu ích trong các nhà máy lớn hoặc hệ thống phân tán, nơi kỹ thuật viên có thể kiểm tra trạng thái hoạt động của máy móc mà không cần trực tiếp có mặt tại hiện trường.

Thiết bị cũng có khả năng lưu trữ dữ liệu lịch sử hoạt động, giúp phân tích hiệu suất máy móc, phát hiện sớm các lỗi tiềm ẩn và lên kế hoạch bảo trì định kỳ. Nhờ đó, doanh nghiệp có thể giảm thiểu rủi ro ngừng hoạt động đột ngột và tăng độ bền cho hệ thống.
