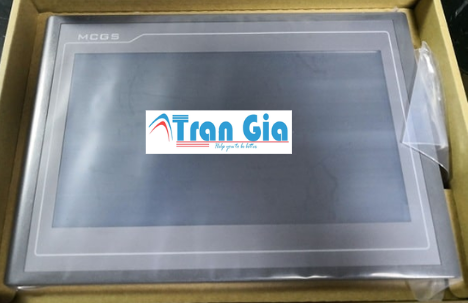

Màn hình MCGSTPC TPC1261HI

Liên hệ

Sản phẩm: Màn hình MCGSTPC TPC1261HI
Kích thước màn hình: 12.1 inch TFT LCD
Độ phân giải: 800 × 600 pixel (SVGA)
Độ sáng: 300 cd/m²
Màu hiển thị: 65,536 màu (True Color)
Cảm ứng: Cảm ứng điện trở 4 dây, độ phân giải 4096 × 4096
CPU: Cortex-A8, tốc độ 1 GHz
Bộ nhớ RAM: 512MB
Bộ nhớ Flash: 128MB
Thẻ nhớ SD: Hỗ trợ tối đa 4GB
Cổng giao tiếp: COM1: RS232, COM2: RS485/RS232, COM3: RS232, COM4: RS485
USB: 2 cổng USB Host
Ethernet: 10/100 Mbps
Nguồn cấp: 24V DC (dải hoạt động 10.5V ~ 28V DC)
Công suất tiêu thụ: Tối đa 12W
Kích thước tổng thể: 330 × 255 mm
Kích thước lỗ cắt: 301 × 229 mm
Độ dày: 50 mm

Mua ngay Gọi điện xác nhận và giao hàng tận nơi

Mô tả sản phẩm

TRAN GIA AUTOMATION chuyên cung cấp & sửa chữa mọi thiết bị tự động hóa như biến tần, Màn hình HMI, Màn hình HMI MCGS , động cơ AC Servo,…của các hãng như Delta, Omron, Siemens, Samkoon, Fuji,…

Thông số kỹ thuật của màn hình MCGSTPC TPC1261HI

Thông số	Giá trị
Kích thước màn hình	12.1 inch TFT LCD
Độ phân giải	800 × 600 pixel (SVGA)
Độ sáng	300 cd/m²
Màu hiển thị	65,536 màu (True Color)
Cảm ứng	Cảm ứng điện trở 4 dây, độ phân giải 4096 × 4096
CPU	Cortex-A8, 1 GHz
Bộ nhớ RAM	512MB RAM
Bộ nhớ Flash	128MB
Thẻ nhớ SD	Hỗ trợ tối đa 4GB
Cổng giao tiếp	COM1: RS232, COM2: RS485/RS232, COM3: RS232, COM4: RS485
USB	2 cổng USB Host
Ethernet	10/100 Mbps
Nguồn cấp	24V DC (dải hoạt động 10.5V ~ 28V DC)
Công suất tiêu thụ	Tối đa 12W
Kích thước tổng thể	330 × 255 mm
Kích thước lỗ cắt	301 × 229 mm
Độ dày	50 mm

Cấu tạo của màn hình MCGSTPC TPC1261HI

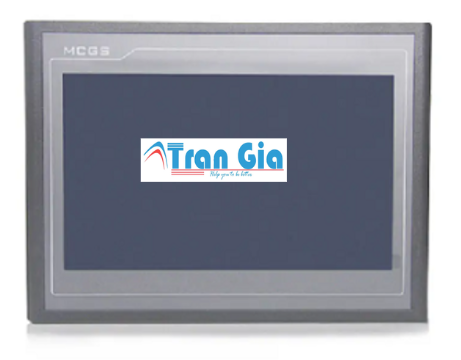

1. Mặt trước (Front Panel)

Màn hình cảm ứng (Touch Screen):
Loại cảm ứng điện trở (resistive touch), kích thước 12.1 inch, độ phân giải 800×600 pixels.
Mặt kính bảo vệ:
Bảo vệ lớp cảm ứng bên trong khỏi bụi và va đập nhẹ.

2. Bộ vi xử lý (CPU)

Đóng vai trò điều khiển toàn bộ hoạt động của màn hình.
Loại ARM Cortex-A8 hoặc tương đương, tốc độ khoảng 1GHz.

3. Bộ nhớ

Flash ROM: Lưu trữ chương trình điều khiển HMI (khoảng 256MB trở lên).
RAM: Tạm lưu dữ liệu hoạt động (khoảng 512MB).
Thẻ nhớ ngoài (SD card): Có khe cắm mở rộng lưu trữ dữ liệu, nhật ký (log), công thức,…

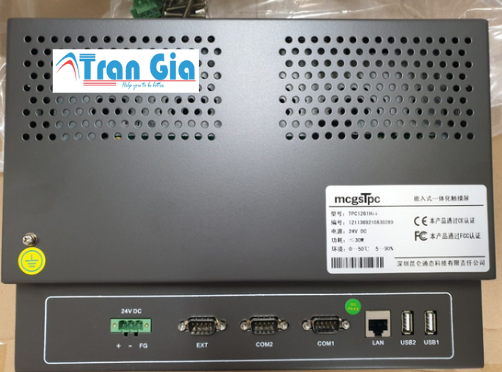

4. Cổng giao tiếp

RS232/RS485: Giao tiếp với PLC hoặc các thiết bị điều khiển khác.
Ethernet (LAN): Kết nối mạng, hỗ trợ truyền thông Modbus TCP/IP.
USB Host/Client: Kết nối với máy tính hoặc thiết bị ngoại vi (bàn phím, chuột, USB).

5. Nguồn cấp

Điện áp hoạt động: 24VDC (thường trong khoảng 10~28VDC).
Có mạch bảo vệ quá áp, ngược cực.

6. Vỏ máy

Làm bằng kim loại hoặc nhựa công nghiệp, dạng panel gắn tủ điện.
Chuẩn bảo vệ IP65 mặt trước (chống bụi và tia nước nhẹ).

Đặc điểm của màn hình MCGSTPC TPC1261HI

Màn hình lớn, dễ thao tác
- Kích thước: 12.1 inch, phù hợp với các ứng dụng cần giao diện trực quan.
- Độ phân giải: 800 × 600 (SVGA), hiển thị rõ nét.
Cảm ứng điện trở
- Cho phép thao tác chính xác, sử dụng được cả khi đeo găng tay.
Hiệu suất ổn định
- CPU ARM Cortex-A8 600MHz, xử lý mượt mà giao diện và dữ liệu.
- RAM 256MB & Flash 256MB giúp lưu trữ chương trình và dữ liệu tạm thời hiệu quả.
Giao tiếp linh hoạt
- Hỗ trợ RS232, RS485, Ethernet, USB Host/Device, thẻ SD.
- Dễ dàng kết nối với PLC các hãng phổ biến như Siemens, Mitsubishi, Delta, v.v.
Phần mềm MCGS Config mạnh mẽ
- Giao diện kéo – thả dễ dùng, hỗ trợ đa ngôn ngữ, cho phép lập trình giao diện thân thiện và tùy biến cao.
Thiết kế công nghiệp chắc chắn
- Mặt trước đạt chuẩn IP65 – chống bụi và nước bắn vào.
- Thân máy chắc chắn, hoạt động tốt trong môi trường nhà máy.
Hỗ trợ ngôn ngữ tiếng Việt
- Dễ triển khai cho kỹ thuật viên và người vận hành tại Việt Nam.

Ứng dụng của màn hình MCGSTPC TPC1261HI

Màn hình lớn, dễ thao tác
- Kích thước: 12.1 inch, phù hợp với các ứng dụng cần giao diện trực quan.
- Độ phân giải: 800 × 600 (SVGA), hiển thị rõ nét.
Cảm ứng điện trở
- Cho phép thao tác chính xác, sử dụng được cả khi đeo găng tay.
Hiệu suất ổn định
- CPU ARM Cortex-A8 600MHz, xử lý mượt mà giao diện và dữ liệu.
- RAM 256MB & Flash 256MB giúp lưu trữ chương trình và dữ liệu tạm thời hiệu quả.
Giao tiếp linh hoạt
- Hỗ trợ RS232, RS485, Ethernet, USB Host/Device, thẻ SD.
- Dễ dàng kết nối với PLC các hãng phổ biến như Siemens, Mitsubishi, Delta, v.v.
Phần mềm MCGS Config mạnh mẽ
- Giao diện kéo – thả dễ dùng, hỗ trợ đa ngôn ngữ, cho phép lập trình giao diện thân thiện và tùy biến cao.
Thiết kế công nghiệp chắc chắn
- Mặt trước đạt chuẩn IP65 – chống bụi và nước bắn vào.
- Thân máy chắc chắn, hoạt động tốt trong môi trường nhà máy.
Hỗ trợ ngôn ngữ tiếng Việt
- Dễ triển khai cho kỹ thuật viên và người vận hành tại Việt Nam.
