• Màn hình hiển thị: TFT LCD màu
• Kích thước màn hình hiển thị: 5.7 ”
• Độ phân giải: 320 x 240 pixel (QVGA)
• Diện tích màn hình hiển thị: W115.2 x H86.4 mm
• Màu sắc hiển thị: 65.536 màu
• Đèn nền: LED trắng
• Điều khiển độ sáng: 16 cấp độ ( điều chỉnh thông qua màn hình cảm ứng hoặc phần mềm )
• Tuổi thọ đèn nền: 50.000 giờ . hoặc hơn
• Bộ nhớ ứng dụng: FLASH EPROM 8 MB
• Sao lưu dữ liệu: SRAM 128 KB
• Loại Bảng điều chỉnh cảm ứng: Phim điện trở (analog)
• Touch Panel Tuổi thọ: 1.000.000 lần hoặc nhiều hơn
• Giao tiếp ( COM1 ):RS232C/RS422/RS485

  +Ethernet (LAN)

  +USB ( TYPE- A)

  +USB ( mini-B)

• Điện áp vào: DC 24V
• Giới hạn điện áp đầu vào: DC 19.2 đến 28.8V
• Công suất tiêu thụ: 9,6 W hoặc ít hơn
• Sức chịu đựng điện áp: AC 1000 V , 20 mA trong 1 phút
• Phương pháp làm mát: bằng lưu thông không khí tự nhiên

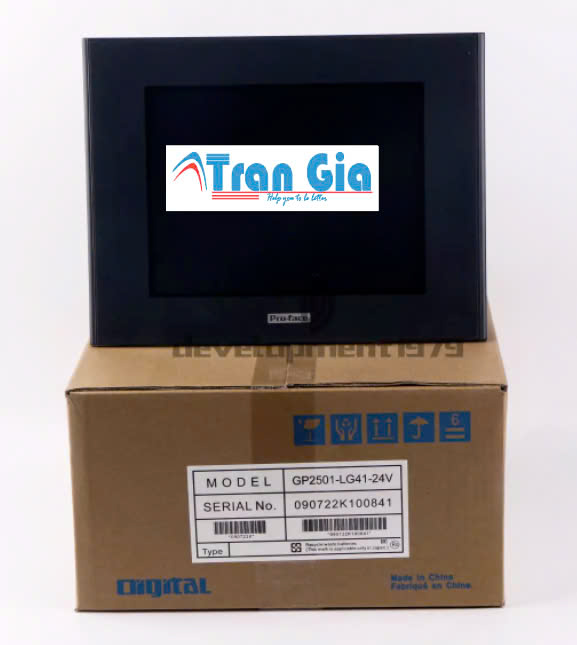

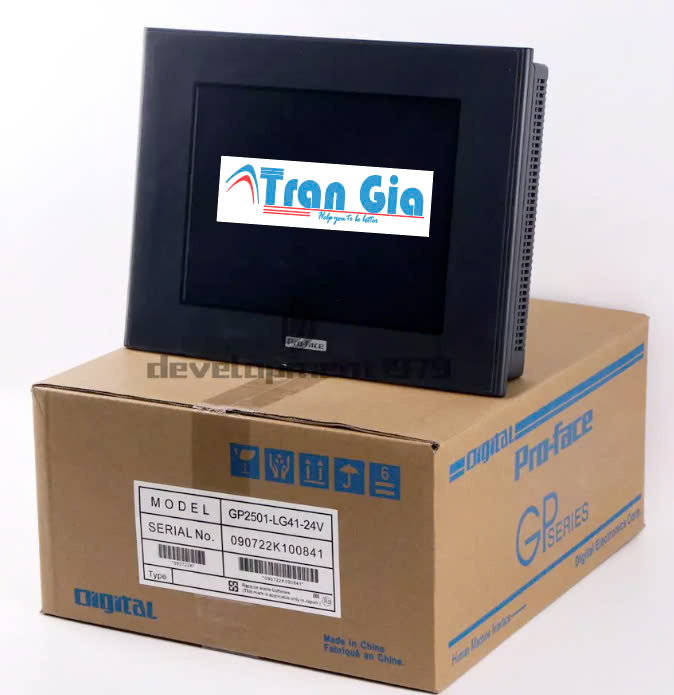

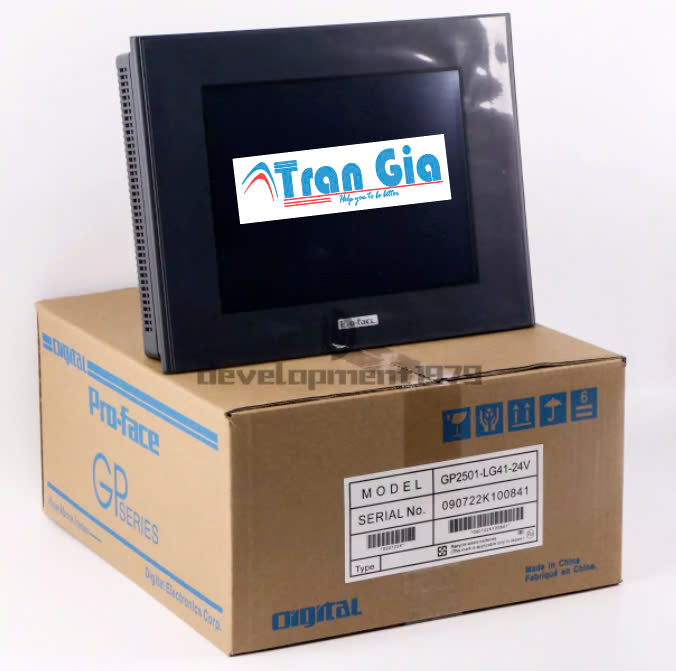

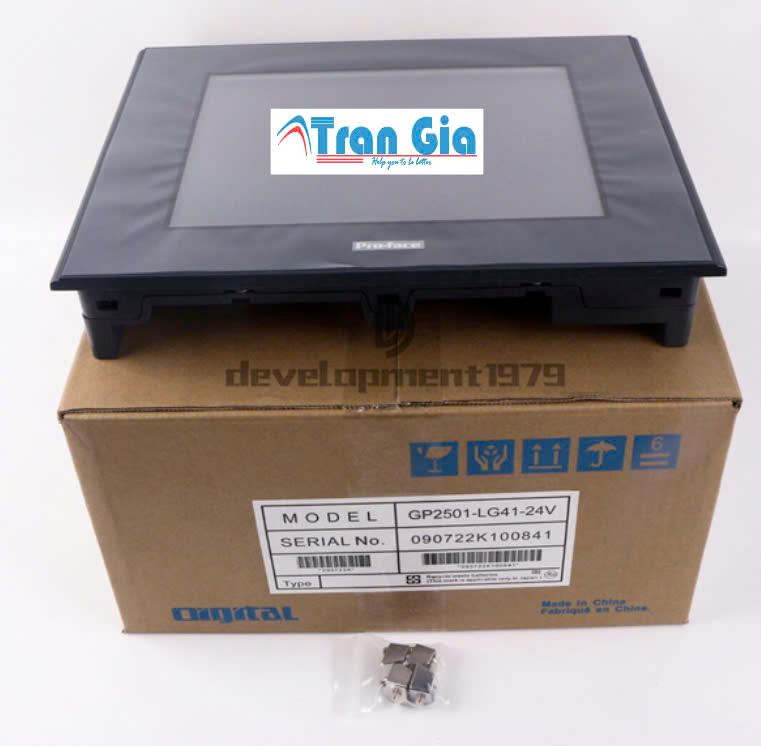

Cấu tạo màn hình Proface GP2501-LG41-24V

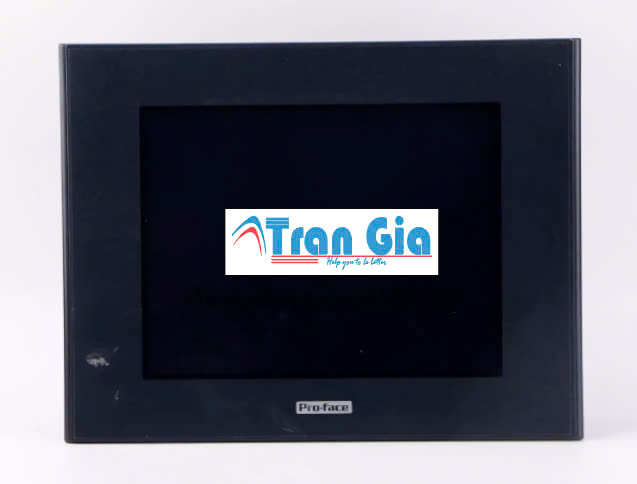

1. Màn hình hiển thị:

• Kích thước: 10.4 inch.
• Độ phân giải: 640 x 480 pixel (VGA).
• Công nghệ: Màn hình LCD TFT màu.
• Đèn nền: Sử dụng đèn CCFL (đèn huỳnh quang lạnh) với khả năng thay thế khi hỏng.
• Cảm ứng: Dạng resistive (cảm ứng điện trở), hỗ trợ thao tác bằng tay hoặc bút cảm ứng.

2. Bộ vi xử lý:

• Thiết bị được trang bị vi xử lý mạnh mẽ để xử lý đồ họa và giao tiếp nhanh với hệ thống điều khiển.

3. Bộ nhớ:

• Bộ nhớ chương trình: Dùng để lưu trữ giao diện vận hành.
• Bộ nhớ RAM: Lưu trữ dữ liệu tạm thời trong quá trình hoạt động.
• Bộ nhớ Flash: Dùng cho các ứng dụng và dữ liệu cần lưu trữ dài hạn.

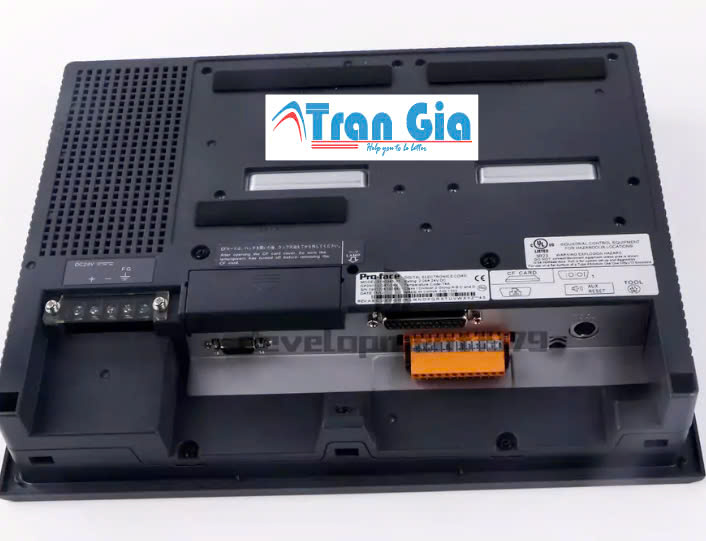

4. Giao tiếp và kết nối:

• Cổng truyền thông:
  • RS-232C.
  • RS-422/485.
  • Có khả năng kết nối với các PLC, Servo, Inverter và thiết bị ngoại vi khác.
• Cổng mở rộng: Một số phiên bản hỗ trợ thẻ nhớ CF hoặc cổng USB để lưu trữ dữ liệu hoặc nâng cấp chương trình.
• Ethernet: (Tùy chọn) để kết nối mạng công nghiệp.

5. Nguồn cấp:

• Nguồn điện: 24V DC.
• Thiết bị có khả năng chống nhiễu tốt, phù hợp với môi trường công nghiệp.

6. Vỏ và bảo vệ:

• Chất liệu vỏ: Nhựa hoặc hợp kim nhôm bền, chống va đập.
• Chỉ số bảo vệ: IP65 (Mặt trước), chống bụi và nước, phù hợp cho các môi trường công nghiệp khắc nghiệt.

7. Chức năng chính:

• Hiển thị thông tin vận hành của máy móc.
• Nhận lệnh từ người vận hành thông qua màn hình cảm ứng.
• Ghi nhận và phân tích dữ liệu từ hệ thống.

Đặc điểm nổi bật màn hình Proface GP2501-LG41-24V

1. Hiển thị chất lượng cao

• Kích thước màn hình: 10.4 inch, đủ lớn để hiển thị thông tin rõ ràng và chi tiết.
• Độ phân giải VGA (640 x 480): Đáp ứng tốt yêu cầu hiển thị đồ họa trong môi trường công nghiệp.
• Màn hình màu LCD TFT: Cung cấp hình ảnh sắc nét, màu sắc trung thực và dễ nhìn ngay cả trong môi trường ánh sáng mạnh.

2. Thiết kế bền bỉ

• Độ bền cao: Thiết kế chịu được môi trường công nghiệp khắc nghiệt, chống bụi và nước (chuẩn IP65 ở mặt trước).
• Vỏ chắc chắn: Được làm từ vật liệu nhựa hoặc hợp kim nhôm chịu lực tốt, bảo vệ an toàn cho các linh kiện bên trong.

3. Giao diện cảm ứng tiện lợi

• Công nghệ cảm ứng điện trở: Cho phép vận hành chính xác, dễ dàng sử dụng ngay cả khi mang găng tay hoặc dùng bút cảm ứng.
• Thao tác trực quan: Người vận hành có thể điều chỉnh, giám sát các thông số hệ thống một cách nhanh chóng và hiệu quả.

4. Đa dạng giao tiếp

• Cổng RS-232C và RS-422/485: Hỗ trợ kết nối với nhiều thiết bị công nghiệp như PLC, Inverter, Servo, v.v.
• Tùy chọn Ethernet: Giúp tích hợp vào mạng công nghiệp hiện đại, nâng cao khả năng giám sát và điều khiển từ xa.
• Hỗ trợ mở rộng: Một số model có khe cắm thẻ nhớ CF hoặc cổng USB để lưu trữ dữ liệu, nâng cấp phần mềm.

5. Khả năng lập trình mạnh mẽ

• Tương thích với phần mềm GP-Pro EX: Cho phép lập trình giao diện vận hành chi tiết và thân thiện với người dùng.
• Hỗ trợ đa giao thức: Dễ dàng kết nối với các thiết bị từ nhiều nhà sản xuất khác nhau.

6. Đèn nền thay thế được

• Sử dụng đèn nền CCFL với khả năng thay thế khi hỏng, giúp tăng tuổi thọ màn hình và giảm chi phí bảo trì.

7. Hiệu năng ổn định

• Bộ xử lý mạnh mẽ: Đảm bảo hoạt động mượt mà, xử lý nhanh chóng các tác vụ đồ họa và giao tiếp.
• Tiêu thụ năng lượng thấp: Nguồn cấp 24V DC, tiết kiệm điện và an toàn trong môi trường công nghiệp.

8. Tính linh hoạt trong ứng dụng

• Phù hợp với nhiều ngành công nghiệp: Tự động hóa sản xuất, đóng gói, thực phẩm, đồ uống, chế tạo máy, v.v.
• Hỗ trợ hiển thị cảnh báo, ghi nhật ký dữ liệu và giám sát trạng thái thiết bị theo thời gian thực.

9. Dễ dàng bảo trì và vận hành

• Giao diện người dùng thân thiện, dễ thao tác.
• Các thành phần dễ dàng thay thế, giảm thời gian ngừng hoạt động khi cần sửa chữa.
