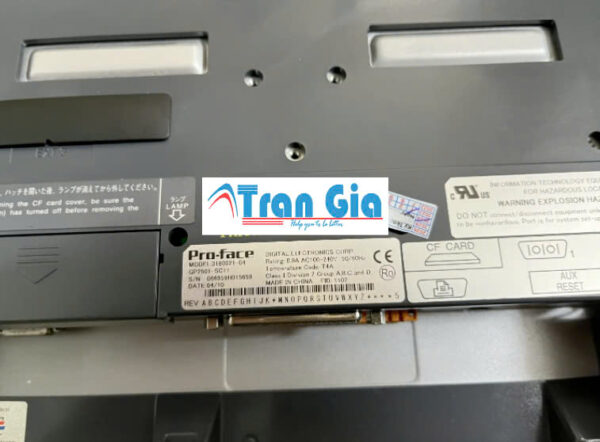

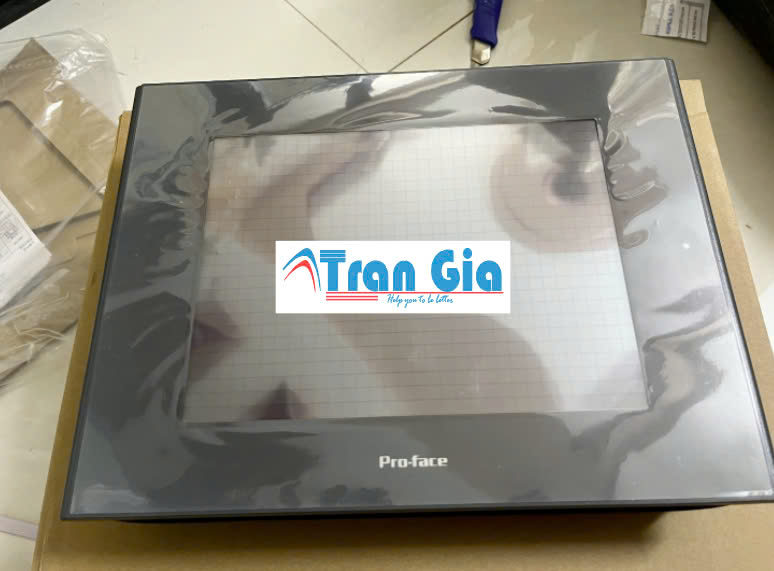

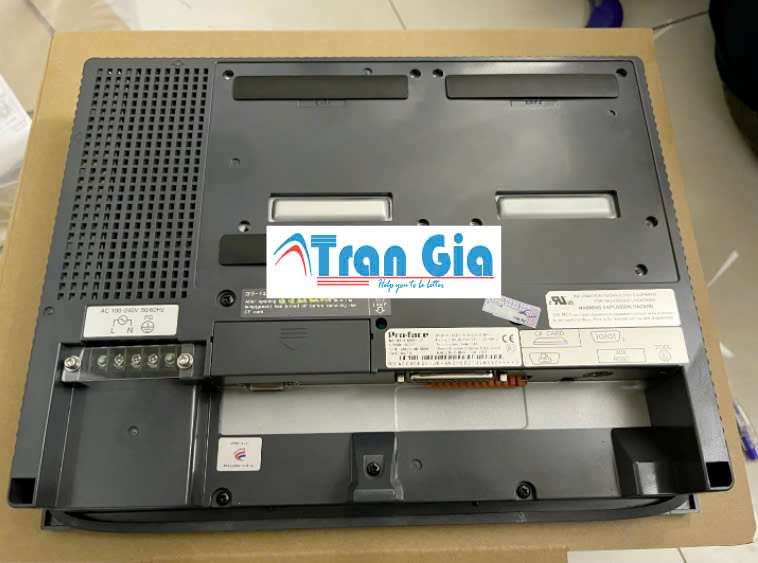

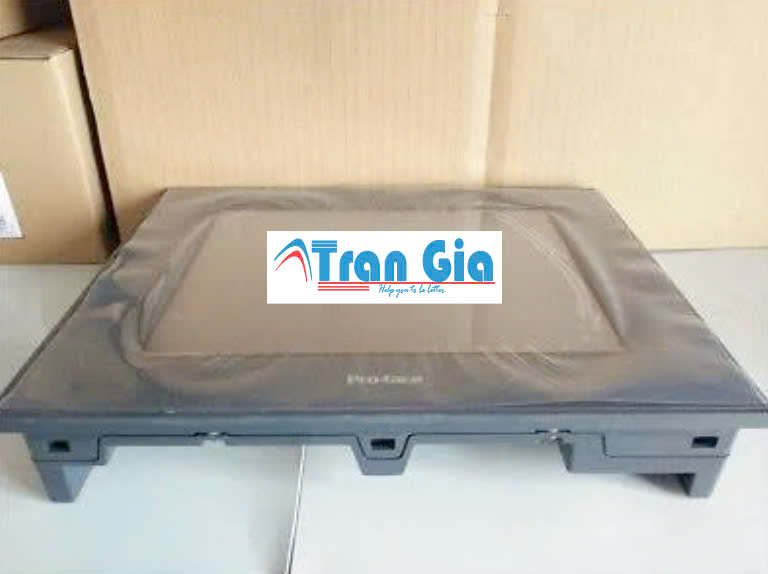

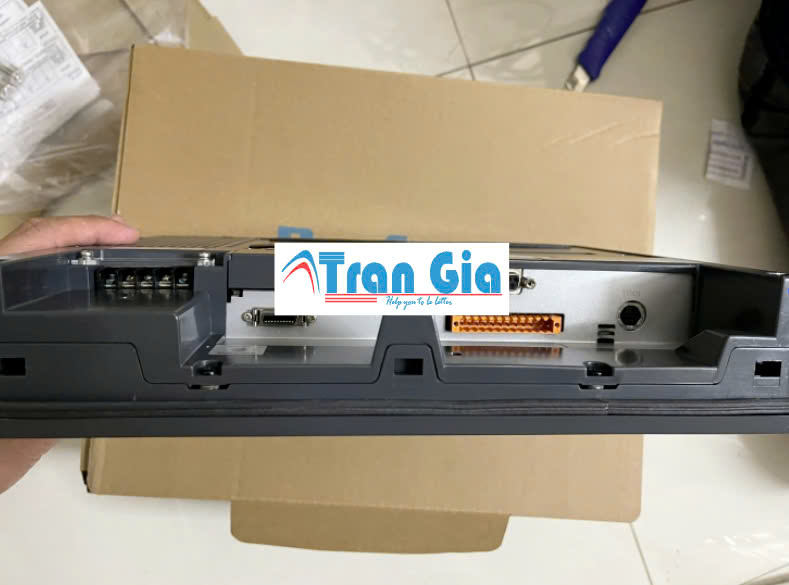

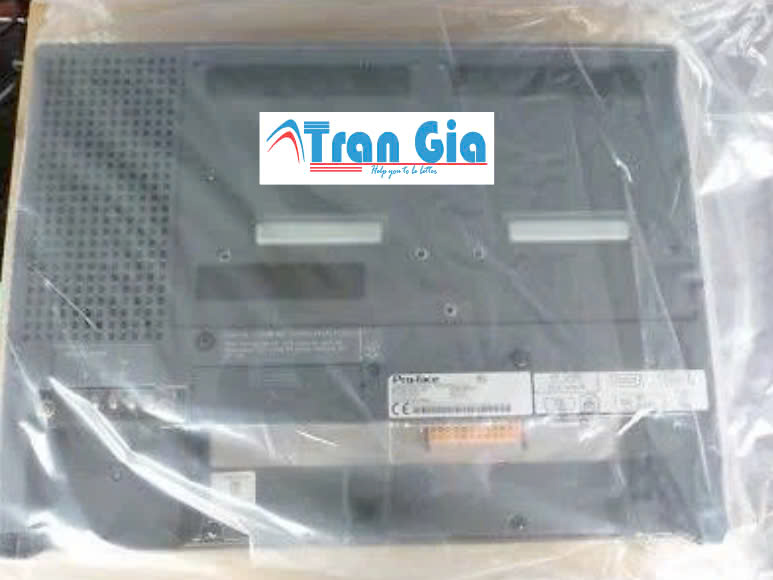

Thông số màn hình Proface GP2501-SC11

• Nguồn cung cấp: 100-240VAC
• Loại LCD: STN Color LCD
• Kích thước màn hình:10.4
• Độ phân giải: 640×480 pixels
• Màu sắc hiển thị: 64 màu
• Kích thước lỗ cắt (mm): 301.5(W)x227.5(H)
• Bộ nhớ ứng dụng: 2MB
• RAM:128KB
• COM1: D-Sub 25 pin (Socket) RS232C/422
• COM2: Không
• Ethernet: Không
• Card CF: Có
• Module mở rộng: Có
• Video: Không
• Audio: Không
• Cáp lập trình: GPW-CB03
• Phần mềm lập trình: GP-PRO/PBIII

Cấu tạo màn hình Proface GP2501-SC11

1. Cấu trúc vật lý

• Màn hình cảm ứng:
  • Công nghệ: Điện trở hoặc cảm ứng điện dung (phổ biến là điện trở).
  • Kích thước màn hình: 10.4 inch.
  • Độ phân giải: 640 x 480 pixels (VGA).
  • Số màu hiển thị: 256 màu hoặc 32.768 màu (tùy thuộc vào cấu hình).
• Khung vỏ:
  • Chất liệu: Nhựa công nghiệp hoặc hợp kim nhôm.
  • Thiết kế: Chống bụi và chống va đập, phù hợp với môi trường công nghiệp.

2. Cấu tạo điện tử

• Bo mạch chính:
  • Chứa vi xử lý để xử lý dữ liệu và giao tiếp với các thiết bị ngoại vi.
  • Bộ nhớ: Flash Memory (thường 2 MB hoặc 4 MB), RAM (512 KB hoặc 1 MB).
  • Hỗ trợ lưu trữ chương trình, dữ liệu và cài đặt cấu hình.
• Nguồn cấp:
  • Điện áp hoạt động: 24VDC.
  • Có mạch bảo vệ chống ngược cực và nhiễu điện từ.

3. Cổng kết nối

• Cổng giao tiếp:
  • RS-232C, RS-422/485: Kết nối với PLC, biến tần hoặc các thiết bị điều khiển khác.
  • Ethernet (tùy phiên bản): Hỗ trợ kết nối mạng công nghiệp.
  • Cổng USB (nếu có): Dùng để cập nhật chương trình hoặc sao lưu dữ liệu.
• Khe mở rộng: Một số model có thể hỗ trợ khe mở rộng thẻ nhớ CF hoặc SD để lưu trữ thêm dữ liệu.

4. Màn hình hiển thị

• Backlight:
  • Đèn nền CCFL hoặc LED (thường là CCFL cho model này).
  • Có thể thay thế khi hết tuổi thọ.
• Tấm hiển thị LCD:
  • Tấm nền TFT cho hình ảnh sắc nét và màu sắc tốt.
  • Góc nhìn rộng, phù hợp với môi trường sáng mạnh.

5. Phần mềm hỗ trợ

• GP-Pro EX hoặc Pro-Designer:
  • Sử dụng để lập trình giao diện màn hình, vẽ sơ đồ, và giao tiếp với PLC.
  • Tùy chỉnh giao diện theo yêu cầu hệ thống.

6. Tính năng bảo vệ

• Tiêu chuẩn bảo vệ:
  • IP65 (Mặt trước): Chống bụi và nước bắn.
  • Chống rung, chịu nhiệt trong môi trường công nghiệp.

Đặc điểm nổi bật màn hình Proface GP2501-SC11

1. Hiển thị sắc nét và kích thước lớn

• Kích thước màn hình 10.4 inch:
  • Lớn, dễ quan sát, phù hợp với các ứng dụng yêu cầu hiển thị thông tin chi tiết.
• Độ phân giải VGA (640 x 480 pixels):
  • Đảm bảo chất lượng hiển thị tốt, hình ảnh rõ nét.
• Màu sắc hiển thị:
  • Hỗ trợ 256 hoặc 32.768 màu, đáp ứng các nhu cầu từ cơ bản đến nâng cao.

2. Cảm ứng nhạy và bền bỉ

• Công nghệ cảm ứng điện trở:
  • Độ nhạy cao, hoạt động chính xác ngay cả khi sử dụng găng tay.
• Độ bền cơ học:
  • Được thiết kế chịu được môi trường khắc nghiệt, chống bụi và chống rung hiệu quả.

3. Khả năng giao tiếp linh hoạt

• Nhiều cổng kết nối:
  • RS-232C, RS-422/485: Tương thích với hầu hết các loại PLC và thiết bị công nghiệp.
  • Ethernet (tùy phiên bản): Dễ dàng tích hợp vào mạng công nghiệp.
• Hỗ trợ giao tiếp đa dạng với PLC:
  • Tương thích với các hãng PLC phổ biến như Siemens, Mitsubishi, Omron, Schneider, và Allen-Bradley.

4. Phần mềm lập trình mạnh mẽ

• GP-Pro EX hoặc Pro-Designer:
  • Dễ dàng thiết kế giao diện và lập trình, cho phép tạo các biểu đồ, cảnh báo, và màn hình tùy chỉnh.
• Tính năng nạp chương trình từ xa:
  • Giúp tiết kiệm thời gian bảo trì và cập nhật hệ thống.

5. Đèn nền dễ thay thế và tuổi thọ cao

• Đèn nền CCFL:
  • Tuổi thọ dài, đảm bảo khả năng hoạt động liên tục.
  • Dễ thay thế khi cần bảo trì.

6. Khả năng lưu trữ tốt

• Bộ nhớ tích hợp:
  • Flash Memory và RAM đủ để lưu trữ chương trình, dữ liệu.
• Khe mở rộng (tùy chọn):
  • Hỗ trợ thẻ nhớ CF hoặc SD để lưu trữ thêm.

7. Độ bền cao và khả năng chịu môi trường công nghiệp

• Tiêu chuẩn bảo vệ IP65 mặt trước:
  • Chống bụi, chống nước bắn.
• Khả năng chịu nhiệt:
  • Hoạt động ổn định trong dải nhiệt độ từ 0°C đến 50°C.
• Chống rung và chịu lực tốt:
  • Phù hợp cho môi trường công nghiệp có rung động và va đập.

8. Tính năng giám sát và điều khiển hiệu quả

• Hiển thị cảnh báo (Alarm):
  • Gửi thông báo khi xảy ra lỗi trong hệ thống, giúp phát hiện và xử lý sự cố nhanh chóng.
• Hỗ trợ đa ngôn ngữ:
  • Giao diện thân thiện với người dùng, phù hợp với các hệ thống quốc tế.

Mục đích sử dụng màn hình Proface GP2501-SC11

1. Giám sát và điều khiển quy trình sản xuất

• Hiển thị các thông số vận hành của máy móc và thiết bị như:
  • Tốc độ, nhiệt độ, áp suất, dòng điện, trạng thái cảm biến, v.v.
• Cho phép người vận hành theo dõi và kiểm soát hệ thống theo thời gian thực.
• Cung cấp các nút điều khiển ảo hoặc menu tương tác để điều chỉnh thiết lập của hệ thống.

2. Hiển thị cảnh báo và xử lý sự cố

• Hiển thị cảnh báo khi có lỗi hoặc sự cố xảy ra trong hệ thống, ví dụ:
  • Lỗi động cơ, mất kết nối cảm biến, nhiệt độ vượt quá giới hạn, v.v.
• Hỗ trợ người dùng xác định nguyên nhân và đưa ra giải pháp khắc phục kịp thời.

3. Tích hợp và kết nối hệ thống

• Kết nối với PLC, biến tần, và các thiết bị điều khiển khác để nhận và gửi dữ liệu:
  • Đọc trạng thái từ PLC.
  • Gửi lệnh điều khiển ngược lại tới máy móc.
• Làm cầu nối giữa hệ thống điều khiển tự động và người vận hành.

4. Tối ưu hóa vận hành hệ thống

• Hiển thị dữ liệu thống kê, đồ thị, hoặc biểu đồ hiệu suất để phân tích:
  • Hiệu quả sản xuất.
  • Mức tiêu thụ năng lượng.
  • Thời gian hoạt động và ngừng máy.
• Giúp quản lý cải thiện quy trình sản xuất và giảm thiểu thời gian chết (downtime).

5. Lưu trữ và quản lý dữ liệu

• Ghi lại dữ liệu hoạt động:
  • Thu thập và lưu trữ thông tin về hiệu suất, lỗi, và trạng thái hệ thống để phân tích sau này.
• Hỗ trợ sao lưu và khôi phục:
  • Cho phép nạp chương trình, cập nhật hệ thống hoặc chuyển dữ liệu giữa các thiết bị.

6. Ứng dụng trong các ngành công nghiệp

• Ngành sản xuất:
  • Điều khiển dây chuyền lắp ráp, máy cắt, đóng gói, và in ấn.
• Ngành năng lượng:
  • Giám sát trạm biến áp, hệ thống năng lượng mặt trời, và tua-bin gió.
• Ngành thực phẩm và đồ uống:
  • Điều khiển quy trình chế biến, chiết rót, và đóng gói.
• Ngành dược phẩm:
  • Giám sát và điều khiển dây chuyền sản xuất theo tiêu chuẩn nghiêm ngặt.
