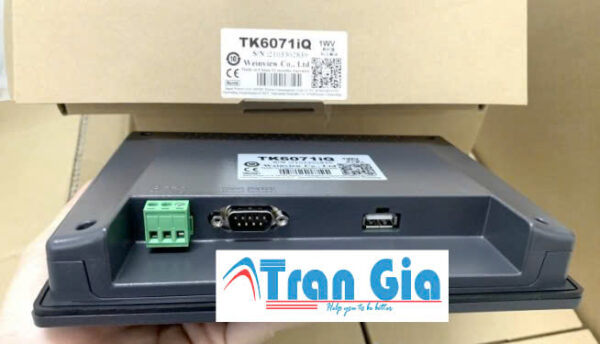

Thông số kỹ thuật Màn hình TK6071IQ | HMI WEINVIEW 7 inch

Hiển thị

• Tên sản phẩm Màn hình TK6071IQ | HMI WEINVIEW 7 inch
• Kích thước hiển thị:  7 inch TFT
• Độ phân giải (WxH dots): 800×480
• Độ sáng (cd/m2): 350
• Tuổi thọ LCD: >30,000 hr.
• Màu sắc: 16 triệu màu
• Tấm cảm ứng: 4-wire Resistive Type

Cấu hình:

• Bộ nhớ(MB):   128
• RAM (MB): 64
• ARM RISC CPU 528MHz
• USB Host: USB 2.0 x 1
• Khe cắm thẻ SD: Không
• RTC    Built-in

Truyền thông, in/out:

• Ethernet: NO
• COM1 (RS-232), COM2 (RS-485 2W/4W),
• Canbus: Không
• Ngõ ra Audio: Không
• Ngõ vào Video: Không

Nguồn: 24 ± 20%VDC

Đặc điểm:

• Vỏ:       Nhựa
• Kích thước bao ngoài (WxHxD) 200.4 x 146.5 x 34 mm
• Kích thước khoét lỗ: 192 x 138 mm
• Nhiệt độ hoạt động:    0° ~ 50°C (32° ~ 122°F)
• Khối lượng: 0.52 Kg

Chứng chỉ:

• CE: CE marked

Cấu tạo Màn hình TK6071IQ | HMI WEINVIEW 7 inch

1. Màn hình hiển thị

• Loại màn hình: TFT LCD

• Kích thước: 7 inch

• Độ phân giải: 800 x 480 pixels (WVGA)

• Màu sắc hiển thị: 16,7 triệu màu

• Góc nhìn rộng, hiển thị rõ nét giúp dễ dàng quan sát trạng thái máy móc.

2. Lớp cảm ứng

• Loại cảm ứng: Cảm ứng điện trở 4 dây

• Đặc điểm: Bền bỉ, sử dụng tốt trong môi trường công nghiệp và khi thao tác bằng găng tay.

3. Bộ vi xử lý và bộ nhớ

• CPU: Cortex-A8 600MHz

• RAM: 256MB

• Flash: 256MB

• Cấu hình đáp ứng tốt các ứng dụng điều khiển và giám sát trong công nghiệp.

4. Các cổng kết nối

• 2 cổng COM: RS-232 / RS-485 (Modbus RTU, Free Protocol, Mitsubishi, Siemens, Delta…)

• 1 cổng Ethernet: 10/100 Base-T (Modbus TCP, kết nối SCADA hoặc truyền dữ liệu)

• 1 cổng USB Host: Kết nối USB lưu dữ liệu, tải chương trình

• 1 cổng USB Client: Dùng để tải/chép chương trình từ PC

• 1 khe cắm thẻ nhớ SD (nếu có): Dùng cho lưu trữ mở rộng (tùy phiên bản)

5. Nguồn cấp

• Nguồn vào: 24VDC (±20%)

• Tiêu thụ điện năng thấp, giúp tiết kiệm điện và ổn định hoạt động lâu dài.

6. Vỏ và thiết kế cơ khí

• Vật liệu vỏ: Nhựa công nghiệp cao cấp

• Kích thước cắt mặt tủ (Panel cut-out): 192 x 138 mm

• Chuẩn bảo vệ mặt trước: IP65 – chống bụi và nước nhẹ

• Lắp đặt: Gắn âm tủ điện (Panel Mount) bằng kẹp hoặc vít cố định.

Đặc điểm nổi bật Màn hình TK6071IQ | HMI WEINVIEW 7 inch

1. Màn hình cảm ứng 7 inch – Hiển thị rõ nét

• Sử dụng màn hình TFT LCD 800×480 pixels, cho hình ảnh sắc nét, dễ quan sát.
  ;Giao diện trực quan, dễ dàng thao tác cho người vận hành.

2. Cảm ứng điện trở – Bền và nhạy

• Thao tác tốt ngay cả khi mang găng tay hoặc trong môi trường bụi, dầu.
• Độ bền cao, hoạt động ổn định trong điều kiện công nghiệp.

3. Cấu hình ổn định – Xử lý mượt mà

• Trang bị CPU Cortex-A8 600MHz, RAM 256MB, Flash 256MB.
• Đáp ứng tốt nhu cầu điều khiển và giám sát trong đa dạng ứng dụng.

4. Hỗ trợ đa dạng giao tiếp với PLC

Kết nối được với nhiều hãng PLC: Siemens, Mitsubishi, Delta, Omron, Schneider…
Tích hợp cổng RS232, RS485 và Ethernet linh hoạt.

5. Kết nối dễ dàng – Tích hợp mở rộng

• Cổng USB Host cho lưu trữ dữ liệu, xuất file nhật ký.
• Cổng USB Client tiện cho việc nạp chương trình từ máy tính.

6. Phần mềm lập trình EasyBuilder Pro

• Miễn phí, hỗ trợ tiếng Việt, giao diện thân thiện.
• Lập trình kéo thả nhanh chóng, thư viện phong phú.

7. Thiết kế công nghiệp – Lắp đặt linh hoạt

• Kích thước nhỏ gọn, dễ lắp mặt tủ điện tiêu chuẩn.
• Mặt trước đạt chuẩn bảo vệ IP65 chống bụi và tia nước.
• Vỏ nhựa công nghiệp chắc chắn, đảm bảo độ bền cơ học.

Mục đích sử dụng Màn hình TK6071IQ | HMI WEINVIEW 7 inch

1. Giao tiếp giữa người vận hành và máy móc

HMI TK6071iQ đóng vai trò là trung gian giúp người vận hành dễ dàng theo dõi, điều khiển và nhập thông số cho các thiết bị tự động như PLC, biến tần, servo,…

2. Hiển thị trạng thái hoạt động hệ thống

Màn hình thể hiện dữ liệu vận hành theo thời gian thực như nhiệt độ, áp suất, tốc độ, trạng thái mô-tơ, cảnh báo lỗi,…
Giúp người dùng kịp thời phát hiện và xử lý sự cố.

3. Thay thế nút nhấn cơ học

HMI có thể thay thế hoàn toàn các nút bấm vật lý bằng các nút ảo trên màn hình cảm ứng, giúp giao diện tinh gọn, hiện đại và dễ thay đổi khi lập trình.

4. Quản lý và thu thập dữ liệu sản xuất

Hỗ trợ lưu trữ dữ liệu nội bộ hoặc qua USB, phục vụ phân tích và đánh giá hiệu suất hệ thống.

5. Ứng dụng đa dạng trong công nghiệp

Được sử dụng rộng rãi trong các lĩnh vực:

• Tự động hóa dây chuyền sản xuất

• Máy đóng gói, chiết rót, dán nhãn

• Hệ thống xử lý nước

• Tủ điện điều khiển công nghiệp

• Và nhiều ứng dụng điều khiển khác
