TRAN GIA AUTOMATION chuyên cung cấp & sửa chữa mọi thiết bị tự động hóa như biến tần, Màn hình HMI, Modul PLC Delta DVP16XP211R, động cơ AC Servo,…của các hãng như Delta, Omron, Siemens, Samkoon, Fuji,…
Module mở rộng cho PLC Delta dòng Slim
| Loại Module | Mã hàng | ĐẶC TÍNH KỸ THUẬT |
|---|---|---|
| Mở rộng phía bên phải | DVP06SN11R | Module mở rộng 6 đầu ra relay |
| DVP08SN11R | Module mở rộng 8 đầu ra relay | |
| DVP08SN11T | Module mở rộng 8 đầu ra transistor(NPN) | |
| DVP16SN11T | Module mở rộng 16 đầu ra transistor(NPN) | |
| DVP08SP11R | Module mở rộng 4 đầu vào số, 4 đầu ra relay | |
| DVP08SP11T | Module mở rộng 4 đầu vào số, 4 đầu ra transistor(NPN) | |
| DVP08SM11N | Module mở rộng 8 đầu vào số | |
| DVP08SM10N | Module mở rộng 8 đầu vào số | |
| DVP08SN11TS | Module mở rộng 8 đầu ra transistor (PNP) | |
| DVP08ST11N | Module mở rộng 8 đầu vào digital switch | |
| DVP16SP11R | Module mở rộng 8 đầu vào số, 8 đầu ra relay | |
| DVP08SP11TS | Module mở rộng 4 đầu vào số, 4 đầu ra transistor(PNP) | |
| DVP16SP11T | Module mở rộng 8 đầu vào số, 8 đầu ra transistor(NPN) | |
| DVP16SP11TS | Module mở rộng 8 đầu vào số, 8 đầu ra transistor (PNP) | |
| DVP16SN11TS | Module mở rộng 16 đầu ra transistor (PNP) | |
| DVP16SM11N | Module mở rộng 16 đầu vào số | |
| DVP32SN11TN | Module mở rộng 32 đầu ra transistor MIL | |
| DVP32SM11N | Module mở rộng 32 đầu vào MIL | |
| DVP04AD-S2 | Module mở rộng 04 Analog Input (-10 V ~ +10V / -20mA~ +20 mA ) Input resolution: 14-bit Built-in RS-485 interface Differential input |
|
| DVP04DA-S2 | Module mở rộng 4 Analog output (0 ~ +10 V) /(0 mA~ +20 mA) Output resolution: 12-bit Built-in RS-485 interface |
|
| DVP06XA-S2 | Module mở rộng 4 Analog Input + 2 Analog Output 4 Analog input (-10 V ~ +10 V) / (-20 mA~ +20mA) 2 analog output (0 V ~ +10 V) / (0 mA~ +20 mA) Input / output resolution: 12-bit Built-in RS-485 interface Differential input |
|
| DVP04AD-S | Module mở rộng 4 Analog output (-10 V ~ +10 V) / (-20mA~ +20mA) Input resolution: 14-bit Built-in RS-485 interface Single-ended input |
|
| DVP04DA-S | Module mở rộng 4 Analog output (0 V ~ +10 V) / (0 mA~ +20 mA) Output resolution: 12-bit Built-in RS-485 interface |
|
| DVP02DA-S | Module mở rộng 4 Analog output (0 V ~ +10 V) / (0 mA~ +20 mA) Output resolution: 12-bit Built-in RS-485 interface |
|
| DVP06AD-S | Module mở rộng 6 Analog output (-10 V ~ +10 V) / (-20mA~ +20mA) Input resolution: 14-bit Built-in RS-485 interface |
|
| DVP06XA-S | Module mở rộng 4 Analog input +2 Analog output 4 analog input :(-10 V ~ +10 V) / (-20mA~ +20mA) 2 Analog output: (0 V ~ +10 V) / (0 mA~ +20 mA) Input / output resolution: 12-bit Built-in RS-485 interface Single-ended input |
|
| DVP06PT-S | 6 points of platinum RTD (Pt100, Pt1000, Ni100, Ni1000) sensor input Resolution: 0.1 °C |
|
| DVP04PT-S | 4 points of platinum RTD (Pt100, Pt1000, Ni100, Ni1000) sensor input*1 (Version 4.06 and above supports Pt1000, Ni100, Ni1000) Resolution: 0.1 °C Built-in RS-485 interface |
|
| DVP04TC-S | 4 points of thermocouple (J, K, R, S, T type) sensor input*1 Resolution: 0.1 °C Built-in RS-485 interface |
|
| DVP08NTC-S | 8 points of thermistor (NTC) sensor input Resolution: 0.1 °C Built-in RS-485 interface |
|
| DVP02TUN-S | 2 points of universal analog input: 0 ~ 10 V, 0 ~ 20 mA, 4 ~ 20 mA; Thermocouple: J, K, R, S, T, E, N, B, C, L, U, TXK, PLII; RTD: Pt100, JPt100, Pt1000, Cu50, Cu100, Ni100, Ni1000, LG-Ni1000 Resolution: analog 16-bit; Sensor: 0.1 °C 4 points of NPN transistor output: 24VDC/ 300mA Output point: built-in PID program control / manual control |
|
| DVP02TUR-S | 2 points of universal analog input: 0 ~ 10 V, 0 ~ 20 mA, 4 ~ 20 mA; Thermocouple: J, K, R, S, T, E, N, B, C, L, U, TXK, PLII; RTD: Pt100, JPt100, Pt1000, Cu50, Cu100, Ni100, Ni1000, LG-Ni1000 Resolution: analog 16-bit; Sensor: 0.1 °C 4 points of relay output: 24VDC/3A Output point: built-in PID program control / manual control |
|
| DVP02TUL-S | 2 points of universal analog input: 0 ~ 10 V, 0 ~ 20 mA, 4 ~ 20 mA; Thermocouple: J, K, R, S, T, E, N, B, C, L, U, TXK, PLII; RTD: Pt100, JPt100, Pt1000, Cu50, Cu100, Ni100, Ni1000, LG-Ni1000 Resolution: analog 16-bit; Sensor: 0.1 °C 2 points of analog output: 0 ~ 10 V, 0 ~ 20 mA, 4 ~ 20 mA Output point: built-in PID program control / manual control |
|
| DVP01PU-S | Servo position control module (single axis, 200kHz) | |
| DVPDT01-S | DeviceNet slave communication module | |
| DVPPF01-S | PROFIBUS DP slave communication module | |
| RTU-485 | RS-485 remote I/O module, connectable to DVP-S series I/O modules | |
| RTU-EN01 | Ethernet remote I/O module, connectable to DVP-S series I/O modules | |
| RTU-DNET | DeviceNet remote I/O module, connectable to DVP-S series I/O modules | |
| RTU-PD01 | PROFIBUS remote I/O module, connectable to DVP-S series I/O modules | |
| RTU-CN01 | CANopen remote I/O module, connectable to DVP-S series I/O modules | |
| RTU-ECAT | EtherCAT remote I/O module, connectable to DVP-S series I/O modules | |
| DVP02TKN-S | 2 points of universal analog input: 0 ~ 10 V, 0 ~ 20 mA, 4 ~ 20 mA; Thermocouple: J, K, R, S, T, E, N, B, C, L, U, TXK, PLII; RTD: Pt100, JPt100, Pt1000, Cu50, Cu100, Ni100, Ni1000, LG-Ni1000 Resolution: analog 16-bit; Sensor: 0.1 °C 4 points of NPN transistor output: 24VDC/ 300mA Output point: built-in PID program control / manual control |
|
| DVP02TKR-S | 2 points of universal analog input: 0 ~ 10 V, 0 ~ 20 mA, 4 ~ 20 mA; Thermocouple: J, K, R, S, T, E, N, B, C, L, U, TXK, PLII; RTD: Pt100, JPt100, Pt1000, Cu50, Cu100, Ni100, Ni1000, LG-Ni1000 Resolution: analog 16-bit; Sensor: 0.1 °C 4 points of relay output: 24VAC/3A Output point: built-in PID program control / manual control |
|
| DVP02TKL-S | 2 points of universal analog input: 0 ~ 10 V, 0 ~ 20 mA, 4 ~ 20 mA; Thermocouple: J, K, R, S, T, E, N, B, C, L, U, TXK, PLII; RTD: Pt100, JPt100, Pt1000, Cu50, Cu100, Ni100, Ni1000, LG-Ni1000 Resolution: analog 16-bit; Sensor: 0.1 °C 2 points of analog output: 0 ~ 10 V, 0 ~ 20 mA, 4 ~ 20 mA Output point: built-in PID program control / manual control |
|
| Mở rộng phía bên trái | DVPEN01-SL | Ethernet communication module, 10 / 100 Mbps |
| DVPDNET-SL | DeviceNet master communication module, 500 Kbps | |
| DVPCOPM-SL | CANopen master communication module, 1 Mbps | |
| DVPPF02-SL | PROFIBUS DP slave communication module , 12 Mbps | |
| DVPSCM12-SL | RS-485 / RS-422, serial communication module, 460 Kbps | |
| DVPSCM52-SL | BACnet MS /TP Slave communication module, 460 Kbps | |
| DVP04AD-SL | 4 groups of analog input *1 Signal range: 1 ~ 5 V, 0 ~ 5 V, -5 ~ 5 V, 0 ~ 10 V, -10 ~ 10 V, 4 ~ 20mA, 0 ~ 20 mA,-20 ~ 20 mA Resolution: 16-bit Single channel On / Off setup enhances entire conversion efficiency Conversion time: 250 μs / point Off-line alarm (1 ~ 5 V, 4 ~ 20 mA) |
|
| DVP04DA-SL | 4 groups of analog output *1 Signal range: 0 ~ 10 V, -10 ~ 10V, 4 ~ 20 mA, 0 ~ 20 mA Resolution: 16-bit Offers single channel On / Off setup Conversion time: 250 μs / point |
|
| DVP201LC-SL | 1 set of load cell module*1 Resolution: 24-bit for hardware(ADC), 32-bit for data output Connectable to 4-wire / 6-wire load cell sensor Measurable range: 0 ~ 80 mV / V |
|
| DVP211LC-SL | 1 set of load cell module*1 Resolution: 24-bit for hardware(ADC), 32-bit for data output Connectable to 4-wire / 6-wire load cell sensor Measurable range: 0 ~ 80 mV / V Built-in I/O control: 2DI / 4DO / 1AO |
|
| DVP202LC-SL | 2 sets of load cell module*1 Resolution: 24-bit for hardware(ADC), 32-bit for data output Connectable to 4-wire / 6-wire load cell sensor Measurable range: 0 ~ 80 mV / V |
|
| DVP02LC-SL | Supports 2 channels of load cell signal input*1 Resolution: 20-bit for hardware(ADC), 16-bit for data output Connectable to 4-wire / 6-wire load cell sensor Measurable range: 0 ~ 6 mV / V |
|
| DVP01LC-SL | Supports 1 channel of load cell signal input*1 Resolution: 20-bit for hardware(ADC), 32-bit for data output Connectable to 4-wire / 6-wire load cell sensor Measurable range: 0 ~ 6 mV / V |
Thông số kỹ thuật Modul PLC Delta DVP16XP211R
1. Đặc điểm chính
- Số điểm I/O:
- 8 đầu vào số (Digital Inputs).
- 8 đầu ra số (Digital Outputs).
- Loại đầu vào: 24V DC (Sink/Source).
- Loại đầu ra: Rơ le (Relay Outputs).
2. Nguồn cấp
- Nguồn cấp hoạt động: 24V DC (±10%).
- Công suất tiêu thụ: < 2W.
3. Tín hiệu đầu vào
- Số lượng đầu vào: 8.
- Điện áp đầu vào: 24V DC.
- Dòng điện kích hoạt: 5 mA @ 24V DC.
- Độ trễ tín hiệu đầu vào: 10 ms.
4. Tín hiệu đầu ra
- Số lượng đầu ra: 8 (Relay Outputs).
- Khả năng tải của đầu ra rơ le:
- Điện áp: Tối đa 250V AC hoặc 30V DC.
- Dòng điện: Tối đa 2A trên mỗi kênh.
- Tuổi thọ của rơ le:
- Tải cơ: 20 triệu lần.
- Tải điện: 100,000 lần (ở tải định mức).
5. Giao tiếp
- Cổng kết nối: Giao tiếp với PLC chính qua cổng tín hiệu tích hợp.
- Hỗ trợ giao thức: Modbus RTU (khi kết nối với CPU hỗ trợ).
6. Môi trường hoạt động
- Nhiệt độ hoạt động: 0°C ~ 55°C.
- Nhiệt độ lưu trữ: -25°C ~ 70°C.
- Độ ẩm hoạt động: 5% ~ 95% (không ngưng tụ).
- Chống rung: 10 ~ 55 Hz (0.5 mm).
- Chống sốc: 10G (11ms).
7. Kích thước và trọng lượng
- Kích thước (WxHxD): 50 mm x 90 mm x 60 mm.
- Trọng lượng: Khoảng 150g.

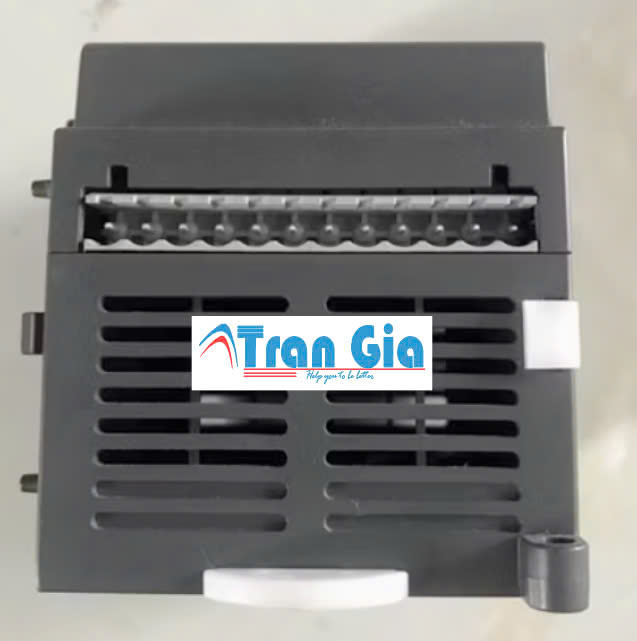

Cấu tạo Modul PLC Delta DVP16XP211R
1. Vỏ ngoài
- Chất liệu: Nhựa ABS chất lượng cao, chịu nhiệt và chống va đập.
- Màu sắc: Màu xám tiêu chuẩn của dòng Delta PLC.
- Kích thước nhỏ gọn: 50 mm x 90 mm x 60 mm, dễ dàng lắp đặt trong tủ điện.

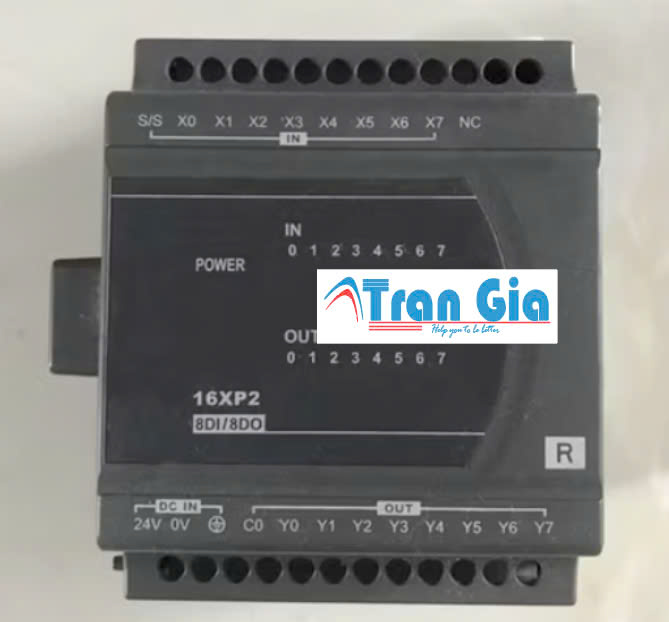

2. Cổng đầu vào và đầu ra (I/O Terminals)
- Đầu vào số (Digital Input Terminals):
- Có 8 cổng đầu vào, được đánh số từ X0 đến X7.
- Các cổng đầu vào hỗ trợ tín hiệu 24V DC (Sink/Source).
- Đầu ra số (Digital Output Terminals):
- Có 8 cổng đầu ra rơ le, được đánh số từ Y0 đến Y7.
- Các cổng đầu ra có thể điều khiển tải AC hoặc DC.
3. Đèn LED trạng thái
- Đèn báo trạng thái I/O:
- Mỗi đầu vào và đầu ra đều có đèn LED trạng thái riêng, giúp giám sát hoạt động của tín hiệu.
- Đèn LED màu xanh sáng khi tín hiệu được kích hoạt.
- Đèn nguồn (Power LED): Báo trạng thái nguồn của modul (đèn sáng khi nguồn được cung cấp).

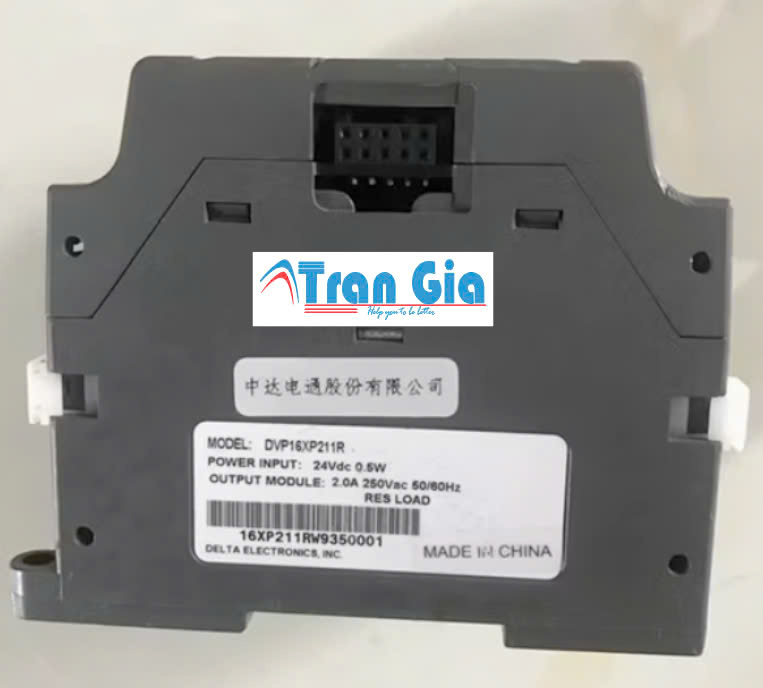

4. Cổng kết nối với PLC chính
- Modul được trang bị cổng kết nối tích hợp dạng 20-pin để kết nối nhanh với PLC chính hoặc các modul mở rộng khác.
- Giao tiếp với CPU PLC thông qua giao thức Modbus RTU hoặc cáp truyền tín hiệu.
5. Bộ cấp nguồn
- Modul được tích hợp bộ cấp nguồn nội bộ, hoạt động với điện áp 24V DC.
6. Mạch điều khiển
- Mạch đầu vào:
- Thiết kế để xử lý tín hiệu số từ cảm biến, nút nhấn hoặc thiết bị đầu cuối khác.
- Có khả năng chống nhiễu, đảm bảo tín hiệu ổn định.
- Mạch đầu ra:
- Sử dụng relay để điều khiển tải (AC hoặc DC).
- Được bảo vệ chống quá dòng và ngắn mạch.
- IC vi xử lý: Quản lý và xử lý tín hiệu I/O, đảm bảo độ chính xác và độ tin cậy trong vận hành.

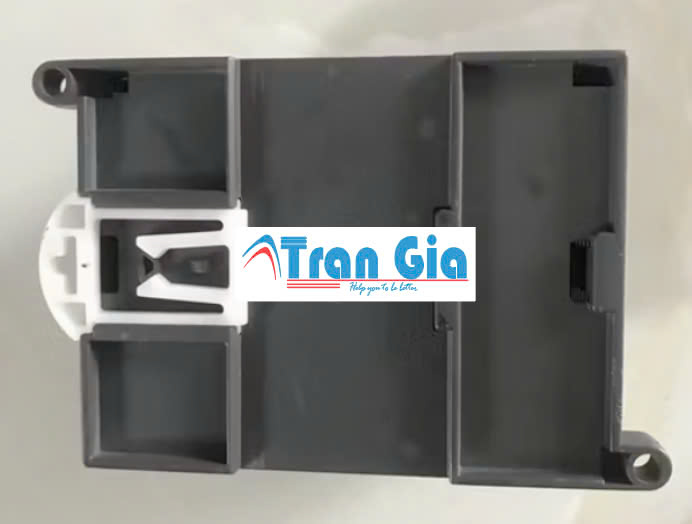

7. Chân lắp đặt
- Các lỗ hoặc chân lắp đặt tích hợp, giúp cố định modul dễ dàng trên thanh DIN rail hoặc bảng điện.
Đặc điểm nổi bật Modul PLC Delta DVP16XP211R
1. Số lượng I/O linh hoạt
- 16 kênh I/O:
- 8 đầu vào số (Digital Inputs).
- 8 đầu ra số dạng relay (Digital Relay Outputs).
- Tương thích với các tín hiệu điều khiển tiêu chuẩn 24V DC, phù hợp với nhiều loại cảm biến và thiết bị.
2. Hỗ trợ tín hiệu đầu ra dạng relay
- Đầu ra relay có khả năng điều khiển các tải công suất lớn, cả dòng điện AC lẫn DC.
- Tuổi thọ relay cao, đảm bảo hoạt động ổn định trong thời gian dài.
3. Thiết kế nhỏ gọn, dễ lắp đặt
- Kích thước tối ưu giúp tiết kiệm không gian trong tủ điện.
- Thiết kế dạng modul, dễ dàng lắp trên thanh DIN rail hoặc gắn cố định trên bảng điều khiển.
4. Đèn LED hiển thị trực quan
- Đèn LED trạng thái hiển thị hoạt động của từng đầu vào và đầu ra, giúp giám sát tín hiệu dễ dàng và nhanh chóng.
- Đèn báo nguồn (Power LED) cung cấp thông tin về trạng thái nguồn cấp của modul.
5. Khả năng mở rộng và tương thích cao
- Dễ dàng kết nối với các modul PLC chính hoặc các modul mở rộng khác của dòng Delta DVP.
- Hỗ trợ giao tiếp nhanh với CPU thông qua cổng kết nối tích hợp dạng 20-pin.
6. Chống nhiễu tốt
- Thiết kế mạch điện tử hiện đại với khả năng chống nhiễu điện từ và nhiễu từ môi trường công nghiệp.
- Đảm bảo tín hiệu ổn định và đáng tin cậy ngay cả trong các môi trường công nghiệp khắc nghiệt.
7. Tiết kiệm năng lượng
- Tiêu thụ điện năng thấp, giúp giảm chi phí vận hành và nâng cao hiệu quả sử dụng năng lượng.
8. Độ bền và tuổi thọ cao
- Chất liệu vỏ modul từ nhựa ABS chịu nhiệt và chịu va đập tốt.
- Relay đầu ra có tuổi thọ cao, hoạt động bền bỉ ngay cả trong môi trường làm việc liên tục.
9. Khả năng bảo trì dễ dàng
- Cổng kết nối được thiết kế rõ ràng, thuận tiện cho việc đấu dây và bảo trì hệ thống.
- Cấu trúc modul hóa giúp thay thế dễ dàng khi cần nâng cấp hoặc sửa chữa.
Mục đích sử dụng Modul PLC Delta DVP16XP211R
1. Điều khiển các thiết bị đầu vào và đầu ra
- Xử lý tín hiệu đầu vào: Nhận các tín hiệu từ cảm biến, công tắc, hoặc thiết bị đầu vào khác để đưa vào bộ xử lý trung tâm (CPU).
- Điều khiển đầu ra: Kích hoạt các thiết bị như động cơ, van điện từ, rơ le, đèn báo, hoặc các tải khác thông qua 8 kênh relay đầu ra.
2. Tích hợp trong hệ thống điều khiển tự động
- Được sử dụng để mở rộng số lượng I/O cho PLC chính, đáp ứng nhu cầu điều khiển phức tạp trong các ứng dụng lớn.
- Kết hợp với các modul khác trong dòng Delta DVP để xây dựng hệ thống điều khiển linh hoạt, đa dạng.
3. Ứng dụng trong nhiều ngành công nghiệp
- Công nghiệp sản xuất: Kiểm soát dây chuyền sản xuất, quản lý hoạt động của máy móc, cảm biến, và thiết bị vận chuyển.
- Tự động hóa tòa nhà: Điều khiển hệ thống chiếu sáng, điều hòa không khí, hoặc các thiết bị an ninh.
- Ngành năng lượng: Giám sát và điều khiển các thiết bị trong hệ thống phân phối và sản xuất năng lượng.
- Ngành thực phẩm và đồ uống: Điều khiển quy trình đóng gói, xử lý và kiểm tra sản phẩm.
4. Đáp ứng các yêu cầu điều khiển tải
- Các đầu ra relay phù hợp để điều khiển các tải công suất lớn trong môi trường công nghiệp như bơm, quạt, hoặc hệ thống cơ khí.
5. Giám sát và quản lý hệ thống từ xa
- Modul có thể tích hợp vào hệ thống SCADA để giám sát và quản lý từ xa thông qua PLC chính.
- Hỗ trợ theo dõi trạng thái đầu vào và đầu ra dễ dàng thông qua đèn LED hiển thị trên modul.
6. Dễ dàng bảo trì và mở rộng hệ thống
- Sử dụng để mở rộng hệ thống hiện có mà không cần thay thế toàn bộ PLC.
- Đáp ứng nhu cầu nâng cấp hoặc cải thiện hiệu suất hệ thống với chi phí hợp lý.
