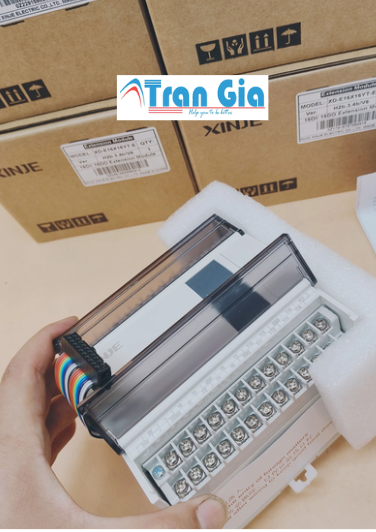

Thông số kỹ thuật của Module IO Xinje XD-E16X16YT-E

• Model: Module IO Xinje XD-E16X16YT-E

• Loại module: Mở rộng I/O số

• Số lượng I/O:

  • Ngõ vào số (Digital Input): 16 kênh

  • Ngõ ra số (Digital Output): 16 kênh, dạng transistor

• Loại ngõ vào: NPN hoặc PNP (tuỳ cấu hình)

• Loại ngõ ra: Transistor (YT)

• Điện áp cấp nguồn: AC220V ±10%

• Điện áp ngõ ra: DC 5–30V

• Dòng tải tối đa: 0.5A/kênh

• Tổng dòng tải tối đa: 4A/module

• Thời gian phản hồi:

  • Ngõ vào: ≤10ms

  • Ngõ ra: ≤0.5ms

• Chế độ lắp đặt: Gắn bằng vít M3 hoặc trên thanh ray DIN 35mm

• Kích thước: 63mm (Rộng) × 108mm (Cao) × 89.9mm (Sâu)

• Môi trường hoạt động:

  • Nhiệt độ: 0 ~ 60°C

  • Độ ẩm: 5% ~ 95% RH (không ngưng tụ)

• Chống nhiễu và bảo vệ: Tích hợp mạch bảo vệ quá áp, quá dòng, chống ngắn mạch và lọc nhiễu

• Hiển thị trạng thái: Đèn LED cho từng kênh I/O

Cấu tạo của Module IO Xinje XD-E16X16YT-E

1. Vỏ ngoài (Housing)

• Làm bằng nhựa công nghiệp ABS chống cháy, màu xám nhạt.
• Thiết kế chắc chắn, nhỏ gọn, dễ gắn lên thanh DIN hoặc bằng vít.
• Có các khe thông gió nhỏ giúp tản nhiệt tốt khi hoạt động liên tục.

2. Cổng kết nối I/O

• Hai hàng terminal (cọc vít) ở phía trước để kết nối dây tín hiệu:
  • 16 cổng vào (X0 – X15)
  • 16 cổng ra (Y0 – Y15) dạng transistor output
• Mỗi cổng đều đánh nhãn rõ ràng ngay trên thân module để dễ đấu nối.

3. Cổng giao tiếp nội bộ

• Đầu cắm tín hiệu mở rộng ở cạnh module (giữa hoặc hai bên), dùng để kết nối trực tiếp với PLC dòng Xinje XD hoặc module mở rộng khác.
• Đảm bảo truyền tín hiệu nhanh và ổn định, không cần cáp truyền dữ liệu phức tạp.

4. Đèn LED chỉ thị trạng thái

• Mặt trước có 32 đèn LED: 16 LED cho đầu vào (X) – hiển thị tín hiệu từ cảm biến/nút nhấn., 16 LED cho đầu ra (Y) – hiển thị trạng thái đóng/mở của ngõ ra.
• Giúp giám sát hoạt động dễ dàng, hỗ trợ bảo trì nhanh chóng.

5. Bo mạch bên trong

• Gồm:
  • Mạch lọc và cách ly tín hiệu đầu vào
  • IC điều khiển logic
  • Mạch ngõ ra transistor (đảm nhiệm đóng ngắt thiết bị đầu cuối)
  • Bộ ổn áp và bảo vệ nguồn
• Có tích hợp mạch bảo vệ quá dòng, quá áp, chống ngắn mạch, đảm bảo độ bền và an toàn khi hoạt động.

6. Khối nguồn AC

• Nguồn cấp AC220V vào module (khác với phiên bản dùng nguồn 24VDC).
• Có cầu chì và tụ lọc để ổn định nguồn, giảm nhiễu điện từ lưới.

7. Khe gài thanh ray DIN

• Mặt sau có khe gài tiêu chuẩn DIN 35mm, thuận tiện cho lắp đặt trong tủ điện công nghiệp.

Đặc điểm của Module IO Xinje XD-E16X16YT-E

1. Tích hợp 32 kênh I/O

• 16 ngõ vào số (Digital Inputs) – tiếp nhận tín hiệu từ cảm biến, nút nhấn, công tắc…
• 16 ngõ ra số dạng transistor (Digital Outputs – Transistor) – điều khiển thiết bị như rơle trung gian, đèn, còi, van điện…

2. Ngõ ra dạng Transistor – tốc độ đóng ngắt nhanh

• Đặc biệt thích hợp cho ứng dụng cần phản hồi nhanh: hệ thống băng tải, đóng gói, phân loại sản phẩm…
• Tuổi thọ cao hơn loại relay (không tiếp điểm cơ khí).

3. Nguồn cấp AC220V

• Dễ tích hợp vào hệ thống sử dụng điện lưới dân dụng hoặc công nghiệp phổ biến tại Việt Nam.
• Tích hợp bộ lọc chống nhiễu và ổn định điện áp bên trong module.

4. Đèn LED hiển thị trạng thái

• 32 đèn LED cho từng kênh I/O.
• Giúp dễ dàng kiểm tra tín hiệu đang hoạt động mà không cần phần mềm lập trình.

5. Tương thích cao với PLC dòng XD

• Kết nối nhanh chóng với các PLC như XD3-32T-E, XD3-60T-E… bằng cổng giao tiếp bus nội bộ.
• Không cần lập trình riêng cho việc mở rộng.

Ứng dụng của  Module IO Xinje XD-E16X16YT-E

1. Điều khiển dây chuyền sản xuất tự động

• Thu thập tín hiệu từ cảm biến, công tắc hành trình, nút nhấn…
• Điều khiển các thiết bị đầu cuối như van điện từ, còi báo, rơle trung gian thông qua ngõ ra transistor.
• Phù hợp với các dây chuyền lắp ráp, kiểm tra sản phẩm, đóng gói…

2. Hệ thống băng tải, phân loại sản phẩm

• Giao tiếp nhanh và chính xác với cảm biến tốc độ, cảm biến đếm, mắt quang, encoder.
• Đầu ra transistor có thể đóng ngắt cực nhanh, lý tưởng cho hệ thống pick & place, chia sản phẩm theo kích thước, màu sắc…

3. Tự động hóa tòa nhà và công trình dân dụng

• Điều khiển đèn chiếu sáng, hệ thống thông gió, máy bơm nước, cửa cuốn tự động…
• Thu tín hiệu từ công tắc, cảm biến chuyển động, cảm biến khói…

4. Nông nghiệp thông minh

• Điều khiển hệ thống tưới nhỏ giọt, bơm nước, quạt thông gió nhà kính…
• Nhận tín hiệu từ cảm biến độ ẩm đất, nhiệt độ, ánh sáng để tự động đóng/ngắt thiết bị.

5. Điều khiển kho lạnh – phòng sạch

• Điều khiển quạt đối lưu, máy lạnh công nghiệp, hệ thống xịt hơi…
• Đảm bảo tín hiệu phản hồi nhanh và ổn định, giữ nhiệt độ/độ ẩm luôn trong ngưỡng cho phép.

6. Hệ thống điều khiển tủ điện trung tâm

• Là module mở rộng lý tưởng cho các tủ điều khiển PLC trung tâm, khi cần nhiều cổng vào/ra mà PLC chính không đủ.
• Gắn trực tiếp vào hệ thống PLC dòng XD để mở rộng số lượng tín hiệu mà không cần thêm lập trình phức tạp.
