Mô tả sản phẩm
TRAN GIA AUTOMATION chuyên cung cấp & sửa chữa mọi thiết bị tự động hóa như biến tần, Màn hình HMI, Module PLC Delta DVP08SN11T, động cơ AC Servo,…của các hãng như Delta, Omron, Siemens, Samkoon, Fuji,…
Module mở rộng cho PLC Delta dòng Slim
| Loại Module | Mã hàng | ĐẶC TÍNH KỸ THUẬT |
|---|---|---|
| Mở rộng phía bên phải | DVP06SN11R | Module mở rộng 6 đầu ra relay |
| DVP08SN11R | Module mở rộng 8 đầu ra relay | |
| DVP08SN11T | Module mở rộng 8 đầu ra transistor(NPN) | |
| DVP16SN11T | Module mở rộng 16 đầu ra transistor(NPN) | |
| DVP08SP11R | Module mở rộng 4 đầu vào số, 4 đầu ra relay | |
| DVP08SP11T | Module mở rộng 4 đầu vào số, 4 đầu ra transistor(NPN) | |
| DVP08SM11N | Module mở rộng 8 đầu vào số | |
| DVP08SM10N | Module mở rộng 8 đầu vào số | |
| DVP08SN11TS | Module mở rộng 8 đầu ra transistor (PNP) | |
| DVP08ST11N | Module mở rộng 8 đầu vào digital switch | |
| DVP16SP11R | Module mở rộng 8 đầu vào số, 8 đầu ra relay | |
| DVP08SP11TS | Module mở rộng 4 đầu vào số, 4 đầu ra transistor(PNP) | |
| DVP16SP11T | Module mở rộng 8 đầu vào số, 8 đầu ra transistor(NPN) | |
| DVP16SP11TS | Module mở rộng 8 đầu vào số, 8 đầu ra transistor (PNP) | |
| DVP16SN11TS | Module mở rộng 16 đầu ra transistor (PNP) | |
| DVP16SM11N | Module mở rộng 16 đầu vào số | |
| DVP32SN11TN | Module mở rộng 32 đầu ra transistor MIL | |
| DVP32SM11N | Module mở rộng 32 đầu vào MIL | |
| DVP04AD-S2 | Module mở rộng 04 Analog Input (-10 V ~ +10V / -20mA~ +20 mA ) Input resolution: 14-bit Built-in RS-485 interface Differential input |
|
| DVP04DA-S2 | Module mở rộng 4 Analog output (0 ~ +10 V) /(0 mA~ +20 mA) Output resolution: 12-bit Built-in RS-485 interface |
|
| DVP06XA-S2 | Module mở rộng 4 Analog Input + 2 Analog Output 4 Analog input (-10 V ~ +10 V) / (-20 mA~ +20mA) 2 analog output (0 V ~ +10 V) / (0 mA~ +20 mA) Input / output resolution: 12-bit Built-in RS-485 interface Differential input |
|
| DVP04AD-S | Module mở rộng 4 Analog output (-10 V ~ +10 V) / (-20mA~ +20mA) Input resolution: 14-bit Built-in RS-485 interface Single-ended input |
|
| DVP04DA-S | Module mở rộng 4 Analog output (0 V ~ +10 V) / (0 mA~ +20 mA) Output resolution: 12-bit Built-in RS-485 interface |
|
| DVP02DA-S | Module mở rộng 4 Analog output (0 V ~ +10 V) / (0 mA~ +20 mA) Output resolution: 12-bit Built-in RS-485 interface |
|
| DVP06AD-S | Module mở rộng 6 Analog output (-10 V ~ +10 V) / (-20mA~ +20mA) Input resolution: 14-bit Built-in RS-485 interface |
|
| DVP06XA-S | Module mở rộng 4 Analog input +2 Analog output 4 analog input :(-10 V ~ +10 V) / (-20mA~ +20mA) 2 Analog output: (0 V ~ +10 V) / (0 mA~ +20 mA) Input / output resolution: 12-bit Built-in RS-485 interface Single-ended input |
|
| DVP06PT-S | 6 points of platinum RTD (Pt100, Pt1000, Ni100, Ni1000) sensor input Resolution: 0.1 °C |
|
| DVP04PT-S | 4 points of platinum RTD (Pt100, Pt1000, Ni100, Ni1000) sensor input*1 (Version 4.06 and above supports Pt1000, Ni100, Ni1000) Resolution: 0.1 °C Built-in RS-485 interface |
|
| DVP04TC-S | 4 points of thermocouple (J, K, R, S, T type) sensor input*1 Resolution: 0.1 °C Built-in RS-485 interface |
|
| DVP08NTC-S | 8 points of thermistor (NTC) sensor input Resolution: 0.1 °C Built-in RS-485 interface |
|
| DVP02TUN-S | 2 points of universal analog input: 0 ~ 10 V, 0 ~ 20 mA, 4 ~ 20 mA; Thermocouple: J, K, R, S, T, E, N, B, C, L, U, TXK, PLII; RTD: Pt100, JPt100, Pt1000, Cu50, Cu100, Ni100, Ni1000, LG-Ni1000 Resolution: analog 16-bit; Sensor: 0.1 °C 4 points of NPN transistor output: 24VDC/ 300mA Output point: built-in PID program control / manual control |
|
| DVP02TUR-S | 2 points of universal analog input: 0 ~ 10 V, 0 ~ 20 mA, 4 ~ 20 mA; Thermocouple: J, K, R, S, T, E, N, B, C, L, U, TXK, PLII; RTD: Pt100, JPt100, Pt1000, Cu50, Cu100, Ni100, Ni1000, LG-Ni1000 Resolution: analog 16-bit; Sensor: 0.1 °C 4 points of relay output: 24VDC/3A Output point: built-in PID program control / manual control |
|
| DVP02TUL-S | 2 points of universal analog input: 0 ~ 10 V, 0 ~ 20 mA, 4 ~ 20 mA; Thermocouple: J, K, R, S, T, E, N, B, C, L, U, TXK, PLII; RTD: Pt100, JPt100, Pt1000, Cu50, Cu100, Ni100, Ni1000, LG-Ni1000 Resolution: analog 16-bit; Sensor: 0.1 °C 2 points of analog output: 0 ~ 10 V, 0 ~ 20 mA, 4 ~ 20 mA Output point: built-in PID program control / manual control |
|
| DVP01PU-S | Servo position control module (single axis, 200kHz) | |
| DVPDT01-S | DeviceNet slave communication module | |
| DVPPF01-S | PROFIBUS DP slave communication module | |
| RTU-485 | RS-485 remote I/O module, connectable to DVP-S series I/O modules | |
| RTU-EN01 | Ethernet remote I/O module, connectable to DVP-S series I/O modules | |
| RTU-DNET | DeviceNet remote I/O module, connectable to DVP-S series I/O modules | |
| RTU-PD01 | PROFIBUS remote I/O module, connectable to DVP-S series I/O modules | |
| RTU-CN01 | CANopen remote I/O module, connectable to DVP-S series I/O modules | |
| RTU-ECAT | EtherCAT remote I/O module, connectable to DVP-S series I/O modules | |
| DVP02TKN-S | 2 points of universal analog input: 0 ~ 10 V, 0 ~ 20 mA, 4 ~ 20 mA; Thermocouple: J, K, R, S, T, E, N, B, C, L, U, TXK, PLII; RTD: Pt100, JPt100, Pt1000, Cu50, Cu100, Ni100, Ni1000, LG-Ni1000 Resolution: analog 16-bit; Sensor: 0.1 °C 4 points of NPN transistor output: 24VDC/ 300mA Output point: built-in PID program control / manual control |
|
| DVP02TKR-S | 2 points of universal analog input: 0 ~ 10 V, 0 ~ 20 mA, 4 ~ 20 mA; Thermocouple: J, K, R, S, T, E, N, B, C, L, U, TXK, PLII; RTD: Pt100, JPt100, Pt1000, Cu50, Cu100, Ni100, Ni1000, LG-Ni1000 Resolution: analog 16-bit; Sensor: 0.1 °C 4 points of relay output: 24VAC/3A Output point: built-in PID program control / manual control |
|
| DVP02TKL-S | 2 points of universal analog input: 0 ~ 10 V, 0 ~ 20 mA, 4 ~ 20 mA; Thermocouple: J, K, R, S, T, E, N, B, C, L, U, TXK, PLII; RTD: Pt100, JPt100, Pt1000, Cu50, Cu100, Ni100, Ni1000, LG-Ni1000 Resolution: analog 16-bit; Sensor: 0.1 °C 2 points of analog output: 0 ~ 10 V, 0 ~ 20 mA, 4 ~ 20 mA Output point: built-in PID program control / manual control |
|
| Mở rộng phía bên trái | DVPEN01-SL | Ethernet communication module, 10 / 100 Mbps |
| DVPDNET-SL | DeviceNet master communication module, 500 Kbps | |
| DVPCOPM-SL | CANopen master communication module, 1 Mbps | |
| DVPPF02-SL | PROFIBUS DP slave communication module , 12 Mbps | |
| DVPSCM12-SL | RS-485 / RS-422, serial communication module, 460 Kbps | |
| DVPSCM52-SL | BACnet MS /TP Slave communication module, 460 Kbps | |
| DVP04AD-SL | 4 groups of analog input *1 Signal range: 1 ~ 5 V, 0 ~ 5 V, -5 ~ 5 V, 0 ~ 10 V, -10 ~ 10 V, 4 ~ 20mA, 0 ~ 20 mA,-20 ~ 20 mA Resolution: 16-bit Single channel On / Off setup enhances entire conversion efficiency Conversion time: 250 μs / point Off-line alarm (1 ~ 5 V, 4 ~ 20 mA) |
|
| DVP04DA-SL | 4 groups of analog output *1 Signal range: 0 ~ 10 V, -10 ~ 10V, 4 ~ 20 mA, 0 ~ 20 mA Resolution: 16-bit Offers single channel On / Off setup Conversion time: 250 μs / point |
|
| DVP201LC-SL | 1 set of load cell module*1 Resolution: 24-bit for hardware(ADC), 32-bit for data output Connectable to 4-wire / 6-wire load cell sensor Measurable range: 0 ~ 80 mV / V |
|
| DVP211LC-SL | 1 set of load cell module*1 Resolution: 24-bit for hardware(ADC), 32-bit for data output Connectable to 4-wire / 6-wire load cell sensor Measurable range: 0 ~ 80 mV / V Built-in I/O control: 2DI / 4DO / 1AO |
|
| DVP202LC-SL | 2 sets of load cell module*1 Resolution: 24-bit for hardware(ADC), 32-bit for data output Connectable to 4-wire / 6-wire load cell sensor Measurable range: 0 ~ 80 mV / V |
|
| DVP02LC-SL | Supports 2 channels of load cell signal input*1 Resolution: 20-bit for hardware(ADC), 16-bit for data output Connectable to 4-wire / 6-wire load cell sensor Measurable range: 0 ~ 6 mV / V |
|
| DVP01LC-SL | Supports 1 channel of load cell signal input*1 Resolution: 20-bit for hardware(ADC), 32-bit for data output Connectable to 4-wire / 6-wire load cell sensor Measurable range: 0 ~ 6 mV / V |

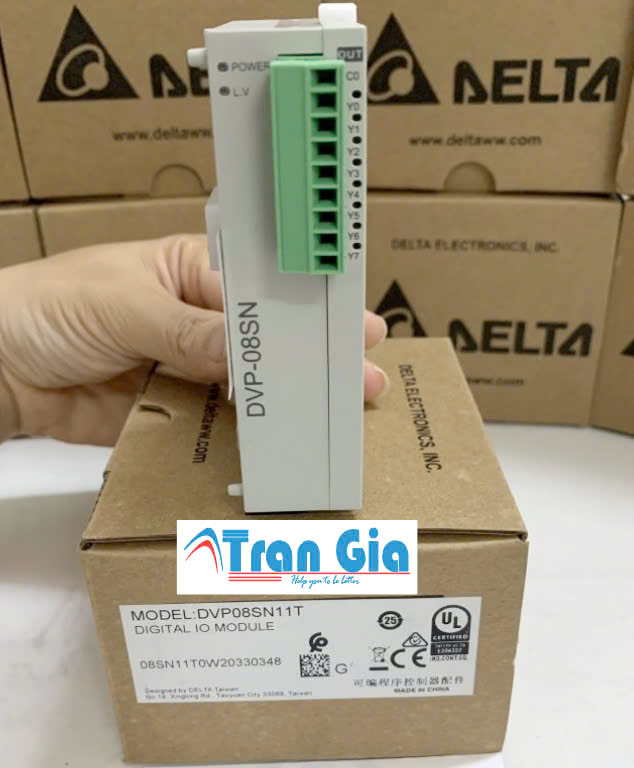

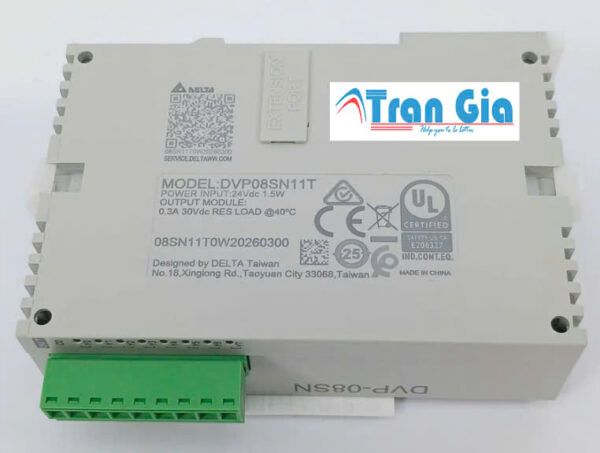

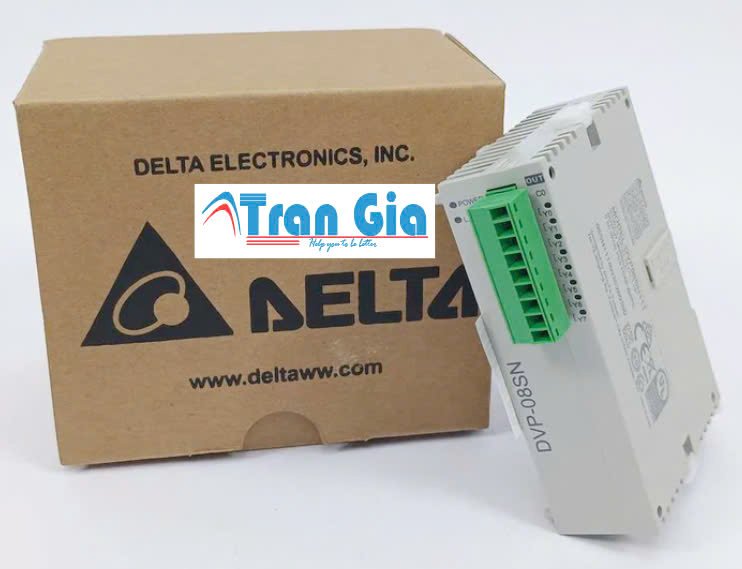

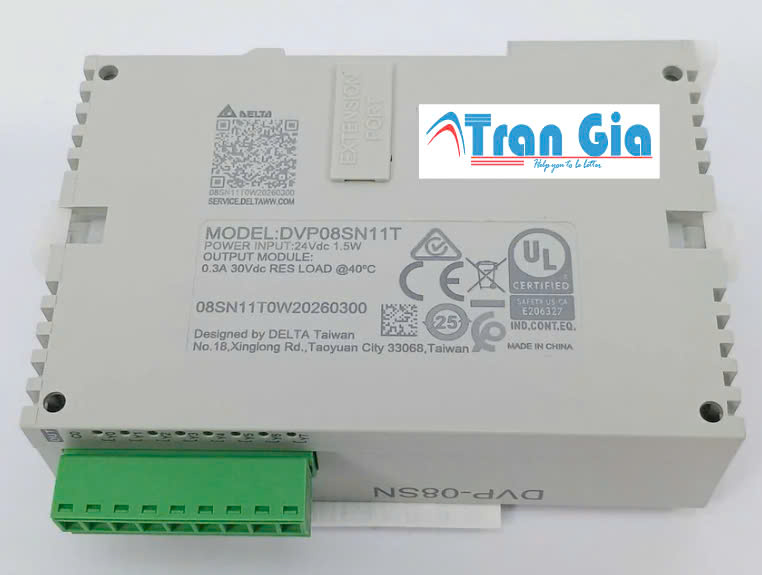

Thông số kỹ thuật của Module PLC Delta DVP08SN11T
1. Số lượng đầu vào và đầu ra:
- Đầu vào số (DI): 8 kênh
- Mức tín hiệu: 24V DC
- Đầu vào Logic: High/Low (Logic 1/0)
- Đầu ra số (DO): 8 kênh
- Mức tín hiệu: 24V DC
- Dòng điện đầu ra: 0.5A mỗi kênh
2. Cung cấp nguồn:
- Nguồn cấp: 24V DC (cung cấp cho cả đầu vào và đầu ra)
- Tiêu thụ điện năng: Khoảng 80mA
3. Kết nối:
- Cổng kết nối: Cổng kết nối với PLC Delta thông qua các chân cắm chắc chắn và tiện lợi.
- Thanh ray DIN: Mô-đun có thể lắp đặt trên thanh ray DIN (tiêu chuẩn công nghiệp) dễ dàng.
4. Chỉ báo LED:
- LED trạng thái: Mỗi kênh đầu vào và đầu ra đều có LED chỉ báo trạng thái (bật/tắt, hoạt động/không hoạt động).
5. Bảo vệ:
- Bảo vệ quá tải: Được trang bị bảo vệ ngắn mạch và quá tải cho các đầu ra để tránh hư hỏng.
- Chống nhiễu: Được thiết kế để hoạt động ổn định trong môi trường công nghiệp với tính năng chống nhiễu cao.
6. Cấu trúc:
- Vỏ: Chất liệu vỏ nhựa cứng, chịu nhiệt tốt và chống va đập, bảo vệ các linh kiện bên trong khỏi bụi và độ ẩm.
- Kích thước: Kích thước mô-đun nhỏ gọn để dễ dàng lắp đặt trong tủ điều khiển.
7. Công suất tiêu thụ:
- Công suất tiêu thụ tối đa: 2.5W (tối đa cho cả mô-đun).
8. Môi trường làm việc:
- Nhiệt độ làm việc: -20°C đến 55°C
- Độ ẩm làm việc: 10% đến 90% RH (không ngưng tụ)
9. Khả năng mở rộng:
- Có thể mở rộng bằng cách kết nối với các mô-đun I/O khác của PLC Delta, giúp nâng cao khả năng điều khiển trong các ứng dụng tự động hóa.
10. Các tính năng khác:
-
- Dễ dàng tích hợp vào hệ thống PLC Delta.
- Độ tin cậy cao với khả năng vận hành bền bỉ trong các môi trường công nghiệp.
Cấu tạo Module PLC Delta DVP08SN11T
1. Vỏ mô-đun:
- Vỏ nhựa chắc chắn: Vỏ của mô-đun được làm từ nhựa chất lượng cao, giúp bảo vệ các linh kiện bên trong khỏi bụi bẩn và các yếu tố môi trường.
- Chất liệu chịu nhiệt: Vỏ nhựa có khả năng chống chịu nhiệt độ cao, đảm bảo hoạt động ổn định trong môi trường công nghiệp khắc nghiệt.
2. Cổng kết nối với PLC:
- Kết nối dễ dàng với PLC Delta: Mô-đun được thiết kế để cắm trực tiếp vào PLC Delta thông qua các chân cắm và kết nối với bộ xử lý chính của PLC.
- Cổng kết nối DIN Rail: Mô-đun có khả năng lắp đặt trên thanh ray DIN, giúp quá trình lắp đặt nhanh chóng và dễ dàng trong tủ điện.
3. Cổng đầu vào số (DI):
- 8 kênh đầu vào số: Mô-đun này có 8 kênh đầu vào số (DI), mỗi kênh có thể nhận tín hiệu 24V DC từ các thiết bị như công tắc, cảm biến, nút nhấn.
- Tín hiệu Logic 0/1: Các tín hiệu đầu vào có thể nhận tín hiệu logic cao hoặc thấp (0 hoặc 1) từ các thiết bị bên ngoài.
4. Cổng đầu ra số (DO):
- 8 kênh đầu ra số: Mô-đun cung cấp 8 kênh đầu ra số (DO), mỗi kênh có thể cung cấp tín hiệu 24V DC.
- Điều khiển thiết bị ngoại vi: Các tín hiệu này có thể được sử dụng để điều khiển các thiết bị như rơ le, đèn báo, motor, van, hoặc các thiết bị điện tử khác.
5. LED chỉ báo trạng thái: Mô-đun có các đèn LED chỉ báo trạng thái cho mỗi kênh đầu vào và đầu ra, giúp người vận hành dễ dàng kiểm tra tình trạng hoạt động của các tín hiệu và phát hiện sự cố khi cần.
6. Nguồn cấp (Power Input): Nguồn 24V DC: Mô-đun sử dụng nguồn cấp 24V DC để cung cấp năng lượng cho các tín hiệu đầu vào và đầu ra.
7. Bảo vệ và an toàn: Mô-đun được trang bị các tính năng bảo vệ như ngắn mạch, quá tải, đảm bảo mô-đun hoạt động ổn định và bền bỉ trong môi trường công nghiệp.
8. Khả năng mở rộng I/O: Mô-đun DVP08SN11T có thể được kết nối với các mô-đun I/O khác để mở rộng khả năng điều khiển trong các ứng dụng tự động hóa.
Đặc điểm nổi bật Module PLC Delta DVP08SN11T
1. Tính linh hoạt và mở rộng:
- Khả năng mở rộng dễ dàng: Mô-đun DVP08SN11T có thể dễ dàng tích hợp vào các hệ thống PLC Delta và mở rộng số lượng đầu vào, đầu ra mà không cần thay đổi hệ thống chính.
- Kết nối đơn giản: Các mô-đun có cổng kết nối chuẩn và có thể gắn vào thanh ray DIN, giúp dễ dàng lắp đặt trong các tủ điều khiển.
2. Cung cấp 16 kênh I/O số:
- Đầu vào số (DI): 8 kênh với mức tín hiệu 24V DC, có thể kết nối với các thiết bị như công tắc, cảm biến, nút nhấn, hoặc bộ điều khiển từ xa.
- Đầu ra số (DO): 8 kênh với tín hiệu 24V DC, có thể điều khiển các thiết bị như đèn báo, rơ le, motor, van, hoặc thiết bị điện tử khác.
3. Khả năng bảo vệ vượt trội:
- Bảo vệ quá tải và ngắn mạch: Các đầu ra của mô-đun được trang bị bảo vệ quá tải và ngắn mạch, giúp bảo vệ mô-đun và các thiết bị kết nối khỏi hư hỏng do sự cố.
- Chống nhiễu và ổn định: Mô-đun hoạt động ổn định trong môi trường công nghiệp có nhiễu điện từ và các điều kiện làm việc khắc nghiệt.
4. Đèn LED chỉ báo trạng thái:
- LED trạng thái: Mỗi đầu vào và đầu ra đều có đèn LED chỉ báo trạng thái giúp người sử dụng dễ dàng kiểm tra hoạt động của từng kênh. Điều này giúp theo dõi tình trạng làm việc và dễ dàng phát hiện sự cố khi cần thiết.
5. Tiết kiệm không gian và dễ dàng lắp đặt:
- Thiết kế nhỏ gọn: Vỏ mô-đun có kích thước nhỏ, dễ dàng lắp đặt và tiết kiệm không gian trong tủ điều khiển.
- Chất liệu vỏ bền bỉ: Vỏ nhựa chất lượng cao giúp bảo vệ các linh kiện bên trong khỏi bụi bẩn, độ ẩm và va đập.
6. Độ tin cậy cao:
- Hoạt động bền bỉ: Mô-đun có tuổi thọ dài, hoạt động ổn định trong các môi trường công nghiệp với nhiệt độ và độ ẩm dao động.
- Khả năng chống chịu môi trường: Được thiết kế để hoạt động trong môi trường khắc nghiệt với nhiệt độ làm việc từ -20°C đến 55°C và độ ẩm 10% đến 90% RH.
7. Nguồn cấp ổn định:
- Nguồn 24V DC: Cung cấp năng lượng cho mô-đun và các tín hiệu đầu vào, đầu ra, giúp hệ thống hoạt động ổn định và liên tục.
8. Ứng dụng rộng rãi:
- Sử dụng trong các hệ thống điều khiển tự động hóa: Mô-đun rất phù hợp cho các ứng dụng trong các nhà máy, dây chuyền sản xuất, hoặc các hệ thống tự động hóa cần các tín hiệu I/O số để điều khiển và giám sát thiết bị.
Mục đích sử dụng Module PLC Delta DVP08SN11T
1. Điều khiển thiết bị đầu vào và đầu ra số:
- Đầu vào số (DI): Kết nối với các cảm biến, công tắc, nút nhấn, hoặc bộ điều khiển từ xa để nhận tín hiệu đầu vào từ các thiết bị hiện trường, giúp hệ thống PLC nhận diện trạng thái của các thiết bị.
- Đầu ra số (DO): Kết nối với các thiết bị điều khiển như đèn báo, rơ le, motor, van, hoặc thiết bị điện tử khác để thực hiện các hành động theo lệnh từ PLC.
2. Tăng cường khả năng mở rộng hệ thống PLC:
- Mở rộng số lượng I/O: Module này cho phép mở rộng số lượng đầu vào và đầu ra của PLC mà không cần thay đổi hệ thống PLC chính, giúp đáp ứng nhu cầu của các ứng dụng tự động hóa có quy mô lớn hơn.
- Kết nối với các mô-đun khác: Module DVP08SN11T có thể dễ dàng kết nối với các mô-đun I/O khác, giúp nâng cao khả năng điều khiển và giám sát trong hệ thống tự động hóa.
3. Ứng dụng trong các hệ thống tự động hóa:
- Sử dụng trong các dây chuyền sản xuất: Được sử dụng để điều khiển các thiết bị trong các dây chuyền sản xuất tự động, giúp đảm bảo quá trình sản xuất diễn ra một cách chính xác và hiệu quả.
- Tự động hóa trong các nhà máy: Sử dụng trong các ứng dụng điều khiển tự động hóa nhà máy, như kiểm soát các tín hiệu của cảm biến, máy móc, thiết bị điều khiển, và hệ thống chiếu sáng.
4. Quản lý tín hiệu và giám sát:
- Giám sát trạng thái thiết bị: Module này giúp giám sát trạng thái hoạt động của các thiết bị qua các tín hiệu đầu vào số và đầu ra số.
- Theo dõi và bảo trì hệ thống: Với các đèn LED chỉ báo trạng thái, mô-đun giúp người vận hành dễ dàng theo dõi tình trạng của các tín hiệu, phát hiện lỗi và thực hiện bảo trì kịp thời.
5. Ứng dụng trong các môi trường công nghiệp khắc nghiệt:
- Chịu được môi trường công nghiệp: Được thiết kế để hoạt động ổn định trong các điều kiện môi trường khắc nghiệt, module này phù hợp sử dụng trong các nhà máy, khu sản xuất, và các hệ thống điều khiển tự động yêu cầu độ bền cao và khả năng chịu va đập, bụi bẩn, và độ ẩm.
Vì sao nên chọn chúng tôi là nhà cung cấp thiết bị tự động hóa Module PLC Delta DVP08SN11T
1. Tran Gia Automation
- Dịch vụ chúng tôi đưa đến khách hàng.
- Thiết bị tự động (Biến tần, PLC, HMI, Servo, Cảm biến…)
- Dịch vụ kỹ thuật (Thiết kế, làm tủ điện và lập trình)
- Dịch vụ sửa chữa bảo trì (Sửa chữa biến tần, PLC,HMI, Servo, Máy móc thiết bị)…..
2. Lý Do chọn Trần Gia làm nhà cung cấp PLC Uy Tín
- Đội ngũ kỹ sư đông, giàu kinh nghiệm (Hướng Dẫn Lập Trình PLC )
- Là nhà nhập khẩu trực tiếp linh kiện, phụ kiện chính hãng.
- Kho PLC DElta dùng cho khách hàng mượn tạm trong lúc chờ sửa chữa
- Kho linh kiện lớn, đối với những linh kiện tiêu chuẩn luôn luôn có sẵn
Chúng tôi chuyên cung cấp thiết bị Module PLC Delta DVP08SN11T: Thành phố Hồ Chí Minh, Long An, Bình Dương, Bình Phước, Bà Rịa-Vũng Tàu, Tây Ninh, Tiền Giang, Tp. Cần Thơ, Sóc Trăng, Bến Tre, An Giang, Đồng Tháp, Kiên Giang, Vĩnh Long, Trà Vinh,…
Dịch vụ sửa chữa Module PLC Delta DVP08SN11T tận nơi tại TpHCM: Tân Phú, Tân Bình, Gò Vấp, Quận 1, Quận 3, Thủ Đức, Quận 5, Quận 6, Bình Tân, Phú Nhuận, chợ Nhật Tảo, chợ Dân Sinh, KCN Thuận Đạo, KCN Tân Bình, KCN Vĩnh Lộc, KCN Lê Minh Xuân, KCN Mỹ Phước 1, KCN Mỹ Phước 2, KCN Mỹ Phước 3, KCN Sóng Thần, KCN Linh Trung, KCN Hiệp Phước, KCX Tân Thuận, KCN Tân Tạo, KCN Tân Phú Trung, KCN Tây Bắc Củ,…
