Mô tả sản phẩm

TRAN GIA AUTOMATION chuyên cung cấp & sửa chữa mọi thiết bị tự động hóa như biến tần, Màn hình HMI Samkoon, tấm cảm ứng, PLC, PLC Delta, …của các hãng như Delta, Omron, Siemens, Samkoon, Fuji,…

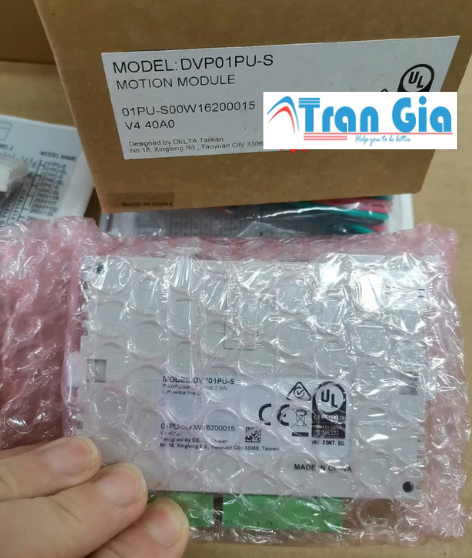

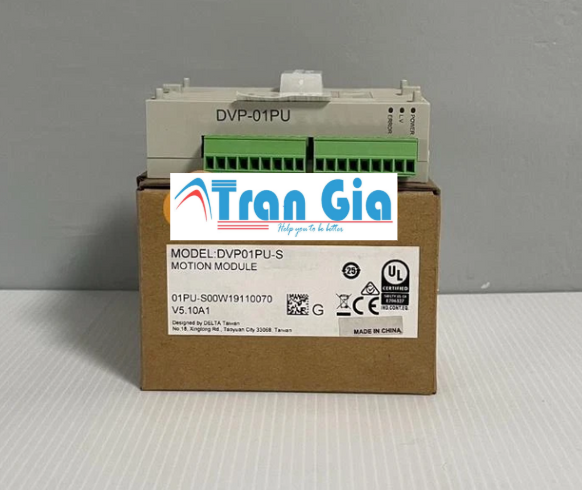

Thông số kỹ thuật của Module PLC DVP01PU-S Delta

Thông số	Giá trị
Nguồn cấp	24VDC (20.4 ~ 28.8VDC)
Công suất tiêu thụ	2.0W
Số kênh đầu vào xung	1 kênh
Loại tín hiệu đầu vào	A, B (2 pha); Z (marker – tùy chọn)
Dạng tín hiệu	NPN hoặc PNP (chọn bằng jumper)
Tốc độ đếm tối đa	200kHz
Kiểu đếm hỗ trợ	1 pha, 2 pha (AB), tiến/lùi
Cách ly tín hiệu	Cách ly quang giữa tín hiệu và logic PLC
Bộ lọc xung	Có, điều chỉnh được
Giao tiếp PLC	Qua thanh trượt bên phải (bus nội bộ Delta)
Cách lập trình	Lệnh FROM/TO hoặc sử dụng thanh ghi đặc biệt
Kích thước module	25(W) x 90(H) x 80(D) mm
Nhiệt độ hoạt động	0 ~ 55°C
Ứng dụng	Đo tốc độ, vị trí, điều khiển trục, encoder

Cấu tạo của Module PLC DVP01PU-S Delta

1. Vỏ ngoài

Vật liệu: Nhựa công nghiệp chống cháy, chống bụi.
Màu sắc: Xám đậm đặc trưng của dòng DVP-S.
Kích thước nhỏ gọn: 25 (W) x 90 (H) x 80 (D) mm.
Có ngàm trượt để gắn bên phải CPU PLC Delta dòng DVP.

2. Cổng đấu nối (Terminal Block)

Terminal đấu dây tháo rời, nằm phía trước module.
Các chân kết nối phổ biến:
- A, B: Ngõ vào xung pha A và pha B (2 pha encoder)
- Z: Tín hiệu chuẩn vị trí (Marker, tùy chọn)
- COM: Chân chung cho tín hiệu
- +24V, 0V: Cấp nguồn cho encoder (nếu cần)

3. Công tắc chọn chế độ tín hiệu (Jumper)

Bên trong module có jumper chọn loại tín hiệu đầu vào:
- NPN: Dạng hở cực Collector
- PNP: Dạng nguồn dương
Giúp module linh hoạt tương thích với nhiều loại encoder khác nhau.

4. Mạch xử lý tín hiệu xung

Mạch điện tử chuyên dụng để:
- Nhận và xử lý tín hiệu tốc độ cao (tối đa 200kHz)
- Phân biệt chiều quay nhờ 2 pha A/B
- Ghi nhận vị trí qua xung Z

5. Bộ lọc số (Digital Filter)

Tích hợp bộ lọc nhiễu điều chỉnh được nhằm:
- Lọc xung nhiễu
- Đảm bảo độ ổn định khi đọc tín hiệu encoder trong môi trường công nghiệp

Ứng dụng của Module PLC DVP01PU-S Delta

1. Đo tốc độ quay (RPM)

Kết nối với encoder quay để đo tốc độ động cơ, trục vít, bánh xe,…
Ứng dụng trong: máy tiện, máy cắt CNC, dây chuyền sản xuất có yêu cầu kiểm soát tốc độ.

2. Đo vị trí tuyến tính hoặc góc quay

Sử dụng encoder dạng tuyến tính (linear encoder) hoặc encoder quay để xác định vị trí đầu trục, vị trí bàn trượt, hoặc góc quay của thiết bị.
Ứng dụng trong: máy ép, máy in, máy CNC, máy cắt định vị.

3. Điều khiển servo theo vị trí (Position Control)

Giao tiếp giữa PLC và driver servo thông qua phản hồi từ encoder.
Hỗ trợ các chế độ: đếm tiến/lùi, đếm AB 2 pha để kiểm soát vị trí chính xác.
Ứng dụng trong hệ thống truyền động, máy đóng gói, máy dán nhãn,…

4. Đồng bộ trục trong hệ thống truyền động

Đọc xung từ encoder trục chính để điều khiển trục phụ hoạt động đồng tốc, cùng pha hoặc có độ lệch xác định.
Dùng trong: máy in đa trục, máy xả cuộn – cuộn lại, đồng bộ dao cắt và băng tải,…

5. Giám sát chiều quay

Nhờ tín hiệu A/B pha lệch, module xác định được chiều quay thuận hoặc ngược của encoder.
Ứng dụng trong: cảnh báo lỗi vận hành, giám sát ngược trục,…
