Thông số kỹ thuật của Module Xinje XD-2AD2DA-V-ED

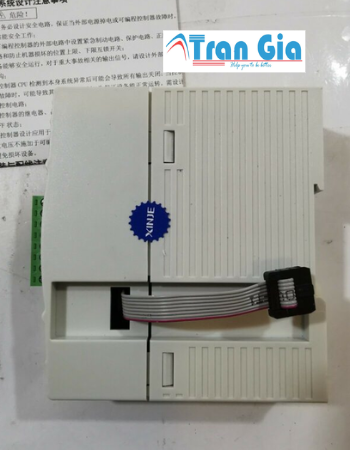

Cấu tạo của Module Xinje XD-2AD2DA-V-ED

1. Vỏ ngoài và thiết kế vật lý

• Làm từ nhựa kỹ thuật cách điện, bền bỉ, chịu nhiệt và chống va đập nhẹ.
• Thiết kế nhỏ gọn với kích thước: 100mm (Cao) × 18mm (Rộng) × 90mm (Sâu).
• Dễ dàng lắp đặt trên thanh ray DIN 35mm hoặc gắn cố định bằng vít trong tủ điện.

2. Kênh đầu vào analog (AD)

• Gồm 2 kênh đầu vào dạng điện áp (0–10V hoặc 0–5V).
• Được dùng để thu tín hiệu từ các cảm biến analog như cảm biến vị trí, cảm biến áp suất,…
• Có bộ chuyển đổi A/D (Analog to Digital) độ phân giải 12 bit để truyền dữ liệu chính xác cho PLC.

3. Kênh đầu ra analog (DA)

• Gồm 2 kênh đầu ra dạng điện áp (0–10V hoặc 0–5V).
• Xuất tín hiệu analog điều khiển các thiết bị như van điều khiển, bộ điều tốc,…
• Bộ chuyển đổi D/A (Digital to Analog) với độ phân giải 10 bit cho tín hiệu mượt và ổn định.

4. Nguồn và vi xử lý

• Cấp nguồn DC 24V ±10%, công suất tiêu thụ khoảng 150mA.
• Tích hợp vi xử lý bên trong để xử lý tín hiệu, đảm bảo tốc độ chuyển đổi nhanh (2ms mỗi kênh) và ổn định.

5. Cổng giao tiếp và địa chỉ I/O

• Kết nối với PLC thông qua cổng COM3 của dòng Xinje XD.
• Được cấp sẵn địa chỉ truy xuất trong PLC:
  • Đầu vào: ID30000, ID30001
  • Đầu ra: QD30000, QD30001
• Giao tiếp nhanh, đảm bảo truyền nhận tín hiệu analog chính xác.

Đặc điểm của Module Xinje XD-2AD2DA-V-ED

1. Tích hợp cả đầu vào và đầu ra analog
   • Gồm 2 kênh đầu vào và 2 kênh đầu ra analog, hỗ trợ dạng điện áp (0–10V hoặc 0–5V), phù hợp cho nhiều loại cảm biến và thiết bị điều khiển.
2. Độ phân giải cao, độ chính xác tốt
   • Đầu vào: 12 bit – giúp đọc tín hiệu analog chi tiết và mượt.
   • Đầu ra: 10 bit – đảm bảo tín hiệu điều khiển thiết bị ngoại vi ổn định.
   • Sai số nhỏ, độ chính xác lên tới ±1%.
3. Tốc độ xử lý nhanh
   • Tốc độ chuyển đổi tín hiệu chỉ 2ms mỗi kênh, đáp ứng tốt trong các hệ thống điều khiển thời gian thực.
4. Dễ dàng lắp đặt và kết nối
   • Hỗ trợ gắn thanh ray DIN 35mm hoặc cố định bằng vít.
   • Giao tiếp với PLC qua cổng COM3, thiết lập đơn giản trong phần mềm lập trình PLC của Xinje.
5. Thiết kế công nghiệp bền bỉ
   • Chịu được điều kiện hoạt động công nghiệp: nhiệt độ từ 0°C đến 60°C, độ ẩm từ 5% đến 95% RH (không ngưng tụ).
   • Kích thước nhỏ gọn, phù hợp tủ điện tiêu chuẩn.

Ứng dụng của Module Xinje XD-2AD2DA-V-ED

1. Giám sát và điều khiển cảm biến analog
   • Nhận tín hiệu từ các cảm biến điện áp đầu ra như cảm biến vị trí, cảm biến mức, cảm biến áp suất, biến trở, v.v.
   • Chuyển đổi tín hiệu analog sang số để PLC xử lý chính xác.
2. Điều khiển thiết bị chấp hành tuyến tính
   • Phát tín hiệu điện áp ra để điều khiển thiết bị như:
     • Van điều khiển tuyến tính (van đóng mở theo tỷ lệ)
     • Biến tần (analog control)
     • Động cơ điều tốc điện áp
3. Ứng dụng trong dây chuyền sản xuất và máy móc
   • Điều khiển quá trình pha trộn nguyên liệu, bơm định lượng, hệ thống sấy, lò nhiệt…
   • Điều chỉnh tín hiệu theo giá trị đo được từ cảm biến, tạo vòng phản hồi tự động.
4. Tích hợp trong hệ thống SCADA hoặc HMI
   • Kết hợp với hệ thống giám sát để hiển thị dữ liệu dạng analog như nhiệt độ, áp suất, mức chất lỏng.
   • Cho phép người vận hành theo dõi và điều chỉnh từ xa.
5. Linh hoạt trong các bài toán điều khiển PID
   • Có thể sử dụng để điều khiển đầu ra tuyến tính theo thuật toán PID tích hợp trong PLC.
