Thông số kỹ thuật của Module Xinje XD-2PT2DA-V-ED
| Thông số | Giá trị |
|---|---|
| Loại module | Module Xinje XD-2PT2DA-V-ED |
| Số kênh đầu vào analog | 2 kênh (PT100/PT1000) |
| Dải đo nhiệt độ đầu vào | -200°C đến +600°C |
| Độ phân giải đầu vào | 16 bit (0–65535) |
| Độ chính xác đầu vào | ±1°C |
| Tốc độ chuyển đổi đầu vào | 100ms mỗi kênh |
| Số kênh đầu ra analog | 2 kênh (0–5V hoặc 0–10V) |
| Độ phân giải đầu ra | 12 bit (0–4095) |
| Độ chính xác đầu ra | ±1% |
| Tốc độ chuyển đổi đầu ra | 2ms mỗi kênh |
| Điện áp cấp nguồn | DC 24V ±10%, tiêu thụ khoảng 150mA |
| Nhiệt độ làm việc | 0°C đến 60°C |
| Độ ẩm làm việc | 5% đến 95% RH (không ngưng tụ) |
| Kích thước (C × R × S) | 100mm × 18mm × 90mm |
| Phương thức lắp đặt | Gắn trên thanh ray DIN 35mm hoặc cố định bằng vít |
| Cổng giao tiếp với PLC | Cổng COM3 của PLC dòng Xinje XD |

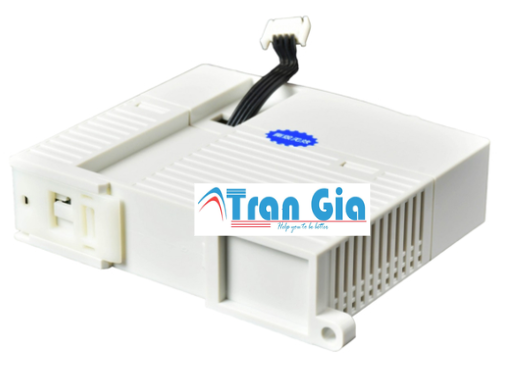

Cấu tạo của Module Xinje XD-2PT2DA-V-ED
- Vỏ bảo vệ nhựa công nghiệp cao cấp
- Chất liệu cách điện, chống bụi và chịu nhiệt tốt.
- Có các khe tản nhiệt giúp ổn định nhiệt độ khi module hoạt động liên tục.
- Cổng kết nối tín hiệu
- Gồm các cổng đầu vào cho tín hiệu cảm biến nhiệt độ (PT100/PT1000).
- Các cổng đầu ra analog dạng điện áp (0–5V hoặc 0–10V).
- Thiết kế dạng terminal giúp đấu nối dây dễ dàng và chắc chắn.
- Cổng giao tiếp PLC (COM3)
- Dùng để kết nối module với PLC dòng Xinje XD.
- Truyền nhận dữ liệu điều khiển giữa module và PLC.
- Bo mạch xử lý tín hiệu
- Tích hợp vi điều khiển thực hiện việc chuyển đổi và xử lý tín hiệu đầu vào/đầu ra.
- Có mạch chuyển đổi A/D và D/A độ chính xác cao.
- Ngàm gắn DIN rail
- Phía sau có ngàm giúp module gắn chắc chắn lên thanh ray chuẩn DIN 35mm.
- Cũng có tùy chọn lỗ bắt vít nếu không sử dụng thanh ray.
Đặc điểm của Module Xinje XD-2PT2DA-V-ED
- Kết hợp đo và điều khiển trên cùng một module
- Tích hợp 2 kênh đầu vào cho cảm biến nhiệt độ PT100/PT1000 và 2 kênh đầu ra analog (0–10V hoặc 0–5V), giúp tiết kiệm không gian lắp đặt và đơn giản hóa hệ thống.
- Độ phân giải và độ chính xác cao
- Đầu vào analog đạt độ phân giải 16 bit, cho khả năng đo nhiệt độ chính xác ±1°C.
- Đầu ra analog có độ phân giải 12 bit, cho phép điều khiển mượt và ổn định.
- Tốc độ phản hồi nhanh
- Tốc độ chuyển đổi: 100ms cho đầu vào và 2ms cho đầu ra, phù hợp với các ứng dụng cần giám sát và phản hồi nhanh chóng.
- Tương thích tốt với PLC dòng Xinje XD
- Giao tiếp trực tiếp qua cổng COM3, dễ cấu hình và lập trình với các địa chỉ I/O định sẵn.
- Thiết kế nhỏ gọn, dễ lắp đặt
- Kích thước chỉ 100mm × 18mm × 90mm, dễ dàng lắp trên thanh DIN 35mm hoặc cố định bằng vít.
- Vỏ nhựa cách điện tốt, phù hợp môi trường công nghiệp.
Ứng dụng của Module Xinje XD-2PT2DA-V-ED
- Tích hợp đo nhiệt độ và xuất tín hiệu điều khiển
- Hỗ trợ cảm biến nhiệt độ loại PT100/PT1000, đo chính xác nhiệt độ trong dải rộng (-200°C đến +600°C).
- Có khả năng xuất tín hiệu analog dạng điện áp (0–5V hoặc 0–10V) để điều khiển các thiết bị đầu cuối như biến tần, van tuyến tính,…
- Hiệu suất cao, độ chính xác tốt
- Độ phân giải cao: 16 bit cho đầu vào và 12 bit cho đầu ra.
- Độ chính xác ±1°C cho đầu vào và ±1% cho đầu ra, đảm bảo dữ liệu chính xác trong quá trình đo và điều khiển.
- Tốc độ phản hồi nhanh
- Tốc độ chuyển đổi: 100ms/kênh (đầu vào), 2ms/kênh (đầu ra) – giúp xử lý tín hiệu kịp thời trong các ứng dụng yêu cầu thời gian thực.
- Tương thích hoàn toàn với PLC Xinje dòng XD
- Kết nối trực tiếp qua cổng COM3 của PLC.
- Dễ dàng cấu hình và đọc/ghi dữ liệu thông qua địa chỉ I/O mặc định.
- Thiết kế công nghiệp chắc chắn, lắp đặt linh hoạt
- Vỏ nhựa cách điện, chống bụi, tản nhiệt tốt.
- Có thể gắn lên thanh ray DIN 35mm hoặc bắt vít cố định tùy môi trường làm việc.
