Mô tả sản phẩm

TRAN GIA AUTOMATION chúng tôi cung cấp sản phẩm & sửa chữa mọi thiết bị liên quan về thiết bị tự dộng hóa bao gốm: Biến tần, PLC XIJNE , màn hình, bộ nguồn, AC Servo và một số linh kiện khác. Của các hãng như Mitsubishi, Delta, Omrron, Siemens, Samkoon, Hitech,…

Thông số kỹ thuật của Module Xinje XD-4AD-V-ED

Thông số	Giá trị
Tên sản phẩm	Module Xinje XD-4AD-V-ED
Loại module	Module mở rộng đầu vào analog (Analog Input Module)
Số kênh analog input	4 kênh
Loại tín hiệu đầu vào	Điện áp (Voltage) 0~10V
Điện trở đầu vào	≥100 kΩ
Độ phân giải A/D	12 bit hoặc 16 bit (tùy theo phiên bản)
Sai số đo lường	±1% toàn dải
Tốc độ chuyển đổi	Khoảng 100 ms/kênh
Nguồn cấp	24VDC (±10%)
Cách ly tín hiệu	Cách ly quang giữa tín hiệu và hệ thống PLC
Nhiệt độ hoạt động	0°C ~ 55°C
Kết nối với PLC	Gắn trực tiếp vào PLC dòng XD hoặc qua thanh ray mở rộng
Kích thước (WxHxD)	~25mm x 90mm x 60mm (tham khảo)
Trọng lượng	Khoảng 150g
Ứng dụng	Đọc tín hiệu từ thiết bị đo có ngõ ra điện áp (0~10V), dùng trong điều khiển và giám sát tự động hóa

Module Xinje XD-4AD-A-Module Xinje XD-4AD-V-ED — Module Xinje XD-4AD-V-ED

Cấu tạo của Module Xinje XD-4AD-V-ED

Vỏ bảo vệ

Làm bằng nhựa công nghiệp bền chắc, cách điện tốt.

Thiết kế nhỏ gọn, phù hợp gắn tủ điện tiêu chuẩn.

Trên vỏ có in sơ đồ đấu nối và tem mã nhận dạng.

Cổng kết nối tín hiệu đầu vào (analog)

Gồm 4 cổng đầu vào analog, dạng bắt vít (screw terminal).

Tiếp nhận tín hiệu điện áp 0~10V từ các cảm biến hoặc thiết bị đo (transmitter).

Cổng kết nối với PLC

Giao tiếp trực tiếp với PLC dòng XD hoặc thông qua thanh ray mở rộng.

Đảm bảo truyền tín hiệu chính xác và đồng bộ với CPU của PLC.

Bộ chuyển đổi tín hiệu A/D (Analog to Digital Converter)

Biến đổi tín hiệu điện áp analog thành tín hiệu số (digital) để PLC xử lý.

Độ phân giải cao (12 đến 16 bit) giúp đo lường chính xác.

Mạch xử lý và lọc tín hiệu

Gồm bộ khuếch đại, lọc nhiễu, chống xung.

Giúp ổn định tín hiệu đầu vào, giảm nhiễu từ môi trường công nghiệp.

Mạch cách ly tín hiệu

Cách ly quang giữa tín hiệu analog và hệ thống điều khiển nội bộ.

Bảo vệ PLC khỏi sự cố điện áp hoặc nhiễu điện từ cảm biến.

Nguồn cấp 24VDC

Nguồn cấp ngoài hoặc từ hệ thống PLC.

Đảm bảo hoạt động ổn định trong dải điện áp ±10%.

Đèn LED trạng thái (nếu có)

Một số phiên bản có LED báo tín hiệu hoạt động hoặc lỗi từng kênh, giúp dễ dàng kiểm tra tình trạng module.

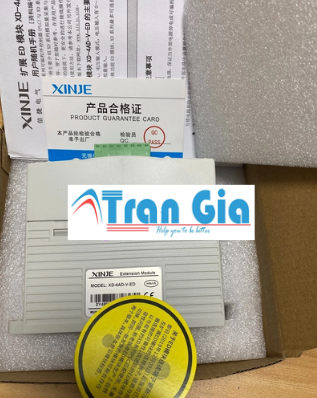

Module Xinje XD-4AD-V-ED

Đặc điểm của Module Xinje XD-4AD-V-ED

4 kênh đầu vào analog dạng điện áp (0~10V)
- Cho phép kết nối với các cảm biến và thiết bị đo có ngõ ra điện áp.
- Thích hợp cho các ứng dụng đo áp suất, nhiệt độ, mức nước, lưu lượng, v.v.
Độ phân giải A/D cao (12~16 bit)
- Đảm bảo đo lường chính xác và chi tiết hơn.
- Giảm sai số và cải thiện độ ổn định trong điều khiển quá trình.
Tương thích hoàn toàn với PLC dòng XD của Xinje
- Cắm trực tiếp hoặc thông qua thanh ray mở rộng.
- Không cần bộ chuyển đổi trung gian.
Mạch lọc và xử lý tín hiệu hiệu quả
- Giảm nhiễu từ môi trường công nghiệp.
- Giúp tín hiệu đọc về ổn định và đáng tin cậy.
Cách ly tín hiệu an toàn
- Sử dụng cách ly quang hoặc cách ly điện để bảo vệ mạch điều khiển khỏi xung điện và nhiễu.
Nguồn cấp 24VDC tiêu chuẩn
- Dễ tích hợp vào hệ thống nguồn công nghiệp phổ biến.
Kích thước nhỏ gọn – dễ lắp đặt
- Thiết kế tiết kiệm không gian, phù hợp với các tủ điều khiển hạn chế diện tích.

Mục đích sử dụng của Module Xinje XD-4AD-V-ED

1. Thu thập tín hiệu điện áp từ cảm biến

Nhận tín hiệu analog dạng điện áp từ các thiết bị đo lường như:
- Cảm biến nhiệt độ (kèm bộ chuyển đổi ra 0~10V)
- Cảm biến áp suất, mức nước, lưu lượng, độ ẩm…
- Potentiometer (chiết áp) để điều chỉnh thủ công giá trị đầu vào
Chuyển tín hiệu điện áp thành tín hiệu số (digital) để PLC xử lý.

2. Điều khiển quá trình liên tục

Sử dụng giá trị đo được để thực hiện các thuật toán điều khiển như:
- Điều khiển PID
- Điều khiển tốc độ động cơ
- Điều khiển vị trí, áp suất, lưu lượng theo giá trị mục tiêu

3. Giám sát và cảnh báo theo giá trị đo

Gửi giá trị điện áp về hệ thống HMI/SCADA để hiển thị và lưu trữ.
Tự động phát cảnh báo khi tín hiệu vượt ngưỡng cài đặt.

4. Mở rộng ngõ vào analog cho PLC

Khi PLC không đủ kênh analog, module giúp bổ sung thêm 4 kênh input dạng 0~10V.
Linh hoạt trong mở rộng hệ thống mà không cần thay thế CPU PLC.

5. Ứng dụng trong nhiều ngành công nghiệp

Nhà máy sản xuất, xử lý nước, trạm bơm, hệ thống cân, HVAC, năng lượng tái tạo…
Phù hợp với các hệ thống yêu cầu giám sát và điều khiển các đại lượng vật lý liên tục.
