Thông số kỹ thuật của Module Xinje XD-4DA-A-ED

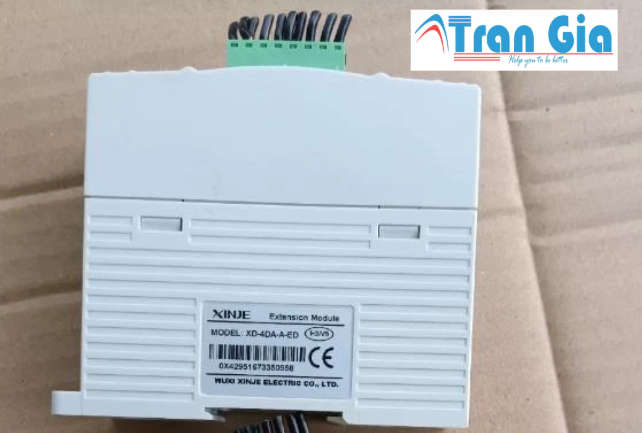

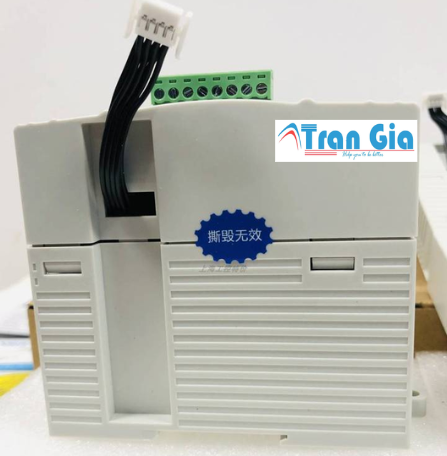

Cấu tạo của Module Xinje XD-4DA-A-ED

1. Vỏ bảo vệ

Làm từ nhựa kỹ thuật bền chắc, cách điện tốt.

Thiết kế nhỏ gọn, dễ dàng gắn vào tủ điện, trên ray DIN.

Trên vỏ có in sơ đồ đấu nối và thông tin sản phẩm giúp người sử dụng dễ dàng thao tác.

2. Cổng kết nối đầu ra (Analog Output)

Gồm 4 kênh đầu ra analog.

Dạng terminal bắt vít để kết nối với các thiết bị nhận tín hiệu như van, động cơ, bộ điều khiển, v.v.

Đầu ra có thể là điện áp (0~10V) hoặc dòng (4~20mA), tùy theo yêu cầu của thiết bị điều khiển.

3. Cổng kết nối với PLC

Cổng giao tiếp với CPU PLC dòng XD của Xinje, giúp truyền dữ liệu giữa module và PLC.

Có thể kết nối qua thanh ray mở rộng nếu cần thêm kênh.

4. Bộ chuyển đổi D/A (Digital to Analog Converter)

Chuyển tín hiệu số (digital) từ PLC thành tín hiệu analog (010V hoặc 420mA) để điều khiển các thiết bị ngoài.

Độ phân giải D/A đạt 12 bit, cho phép điều khiển chính xác và linh hoạt.

5. Mạch lọc và xử lý tín hiệu

Bộ mạch khuếch đại và lọc giúp tín hiệu ổn định, giảm nhiễu và cải thiện độ chính xác trong quá trình truyền tải tín hiệu đến thiết bị điều khiển.

6. Mạch cách ly tín hiệu

Cách ly quang giữa tín hiệu analog và mạch điều khiển giúp bảo vệ hệ thống khỏi các sự cố điện từ hoặc nhiễu, đảm bảo hoạt động ổn định của PLC và thiết bị kết nối.

7. Nguồn cấp 24VDC

Module sử dụng nguồn cấp 24VDC, có thể lấy từ PLC hoặc từ nguồn ngoài.

Đảm bảo điện áp ổn định cho hoạt động của mạch D/A và các phần tử khác.

8. Đèn LED báo trạng thái (nếu có)

Một số phiên bản của module có đèn LED hiển thị trạng thái hoạt động của từng kênh, giúp người dùng dễ dàng theo dõi tình trạng hoạt động của module.

Đặc điểm của Module Xinje XD-4DA-A-ED

1. 4 kênh đầu ra analog
   • Cung cấp 4 kênh đầu ra analog, phù hợp với các ứng dụng điều khiển nhiều thiết bị như động cơ, van, bộ điều khiển nhiệt độ, v.v.
   • Đầu ra có thể chọn giữa 0~10V hoặc 4~20mA, tùy thuộc vào yêu cầu của hệ thống.
2. Độ phân giải cao
   • Module sử dụng bộ chuyển đổi D/A với độ phân giải 12 bit, đảm bảo độ chính xác cao trong việc điều khiển các thiết bị ngoại vi.
3. Cách ly tín hiệu an toàn
   • Cách ly quang hoặc điện giữa tín hiệu đầu ra và hệ thống điều khiển, bảo vệ PLC và các thiết bị khỏi nhiễu và sự cố điện.
4. Tốc độ chuyển đổi nhanh
   • Tốc độ chuyển đổi tín hiệu từ số sang analog nhanh (khoảng 100 ms/kênh), giúp hệ thống có thể phản hồi kịp thời và chính xác.
5. Dễ dàng lắp đặt và cấu hình
   • Thiết kế nhỏ gọn, dễ dàng gắn vào tủ điện tiêu chuẩn hoặc thanh ray DIN.
   • Cấu hình đơn giản, giúp tiết kiệm thời gian trong quá trình lắp đặt và sử dụng.
6. Nguồn cấp 24VDC
   • Module sử dụng nguồn cấp 24VDC, phù hợp với các hệ thống điện công nghiệp và dễ dàng tích hợp với PLC hoặc nguồn ngoài.
7. Giảm nhiễu và ổn định tín hiệu
   • Các mạch lọc và khuếch đại giúp tín hiệu đầu ra ổn định, giảm nhiễu điện và tăng độ chính xác của hệ thống.

Mục đích sử dụng của Module Xinje XD-4DA-A-ED

1. Điều khiển thiết bị ngoại vi với tín hiệu analog

• Điều khiển động cơ, van điều khiển, bộ điều chỉnh áp suất, bộ điều chỉnh lưu lượng, và các thiết bị khác cần tín hiệu analog để hoạt động chính xác.
• Chuyển tín hiệu từ PLC (digital) thành các tín hiệu 0~10V hoặc 4~20mA để điều khiển các thiết bị đầu ra.

2. Ứng dụng trong hệ thống điều khiển PID

• Điều khiển nhiệt độ, áp suất, lưu lượng, hoặc các quá trình liên tục khác, nơi tín hiệu analog là yếu tố quyết định để duy trì các giá trị tham số ổn định.
• Cung cấp tín hiệu đầu ra liên tục và điều chỉnh chính xác trong các hệ thống điều khiển phản hồi.

3. Mở rộng đầu ra analog cho PLC

• Khi PLC không đủ kênh đầu ra analog, module này giúp bổ sung thêm 4 kênh output analog, từ đó mở rộng khả năng điều khiển mà không cần phải thay đổi hoặc nâng cấp PLC.

4. Ứng dụng trong các hệ thống tự động hóa công nghiệp

• Phù hợp với các ứng dụng trong nhà máy sản xuất, hệ thống xử lý nước, hệ thống điều khiển HVAC, trạm bơm, hệ thống kiểm soát năng lượng…
• Giúp PLC dễ dàng điều khiển các thiết bị sử dụng tín hiệu analog trong các quy trình sản xuất, tự động hóa hoặc giám sát.

5. Điều khiển và giám sát từ xa

• Cung cấp tín hiệu analog cho các thiết bị điều khiển ở xa (như thiết bị giám sát SCADA hoặc hệ thống HMI), cho phép điều chỉnh và giám sát các quá trình từ xa.

6. Điều chỉnh theo nhu cầu thực tế

• Các ứng dụng yêu cầu điều chỉnh tín hiệu theo các giá trị cụ thể (điều chỉnh điện áp hoặc dòng điện) có thể dễ dàng thực hiện bằng cách sử dụng module này, tối ưu hóa hoạt động của các hệ thống.
