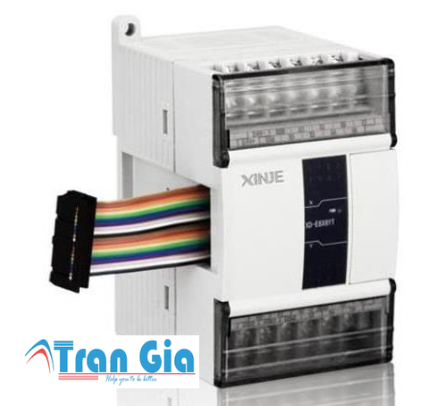

Thông số kỹ thuật của Module Xinje XD-E2TC-P

Cấu tạo của Module Xinje XD-E2TC-P

• Vỏ bảo vệ (Housing)

Vỏ module được làm từ nhựa kỹ thuật chất lượng cao, có khả năng cách điện tốt.

Thiết kế chắc chắn, bảo vệ các linh kiện bên trong khỏi tác động của môi trường bên ngoài như bụi bẩn, ẩm ướt và sự va đập.

• Cổng kết nối đầu vào cảm biến (Thermocouple Input Terminals)

2 cổng đầu vào cho phép kết nối trực tiếp với các cảm biến Thermocouple loại K, J, T, E, N, R, S, B.

Các cổng kết nối sử dụng terminal vít, dễ dàng lắp đặt và thay thế cảm biến.

• Bộ chuyển đổi A/D (Analog to Digital Converter)

Bộ chuyển đổi tín hiệu A/D 16-bit chuyển đổi tín hiệu nhiệt độ từ cảm biến thành tín hiệu số cho PLC.

Đảm bảo độ chính xác cao trong quá trình đo lường và chuyển đổi tín hiệu.

• Mạch cách ly quang (Optical Isolation)

Cách ly quang giữa mạch tín hiệu và mạch điều khiển giúp bảo vệ thiết bị khỏi sự can thiệp của nhiễu điện từ và xung điện.

Tăng độ bền và sự ổn định của module trong môi trường công nghiệp.

• Mạch lọc và xử lý tín hiệu

Mạch lọc giúp loại bỏ nhiễu và giảm thiểu sự biến động của tín hiệu, đảm bảo tín hiệu đầu vào ổn định và chính xác khi chuyển đổi.

• Nguồn cấp (Power Supply)

Module yêu cầu nguồn cấp 24VDC ±10% để hoạt động ổn định.

Nguồn có thể cung cấp trực tiếp từ PLC hoặc nguồn ngoài.

• Đèn LED chỉ báo trạng thái

Đèn LED chỉ báo giúp người vận hành dễ dàng nhận biết tình trạng hoạt động của module:

Đèn LED xanh cho biết module đang hoạt động bình thường.

Đèn LED đỏ báo hiệu lỗi hoặc sự cố trong quá trình hoạt động.

• Kết nối với PLC

Kết nối module trực tiếp với PLC thông qua các cổng đầu vào tín hiệu, dễ dàng tích hợp vào hệ thống tự động hóa.

• Kích thước nhỏ gọn

Kích thước của module 25mm x 90mm x 60mm giúp tiết kiệm không gian trong tủ điện và thuận tiện trong việc lắp đặt trên thanh ray DIN.

Đặc điểm của Module Xinje XD-E2TC-P

• Hỗ trợ nhiều loại cảm biến Thermocouple

Module hỗ trợ nhiều loại cảm biến Thermocouple, bao gồm các loại K, J, T, E, N, R, S, B, giúp linh hoạt ứng dụng trong nhiều hệ thống và ngành công nghiệp khác nhau.

Điều này mang lại sự đa dạng trong việc đo lường nhiệt độ cho các ứng dụng như lò nung, HVAC, và kiểm soát chất lượng sản phẩm.

• Độ phân giải và độ chính xác cao

Độ phân giải 16-bit giúp module đạt được độ chính xác cao trong việc chuyển đổi tín hiệu từ cảm biến thành tín hiệu số.

Đảm bảo đo nhiệt độ chính xác và ổn định trong các ứng dụng yêu cầu độ chính xác cao.

• Cách ly tín hiệu quang học

Module được trang bị cách ly quang giữa tín hiệu đầu vào và mạch điều khiển, giúp bảo vệ mạch khỏi nhiễu điện từ và các xung điện.

Tính năng này làm tăng độ ổn định và độ bền của module, giúp hoạt động trong môi trường công nghiệp khắc nghiệt.

• Tốc độ chuyển đổi nhanh

Tốc độ chuyển đổi tín hiệu từ cảm biến sang tín hiệu số là 100ms/kênh, cho phép thu thập và xử lý dữ liệu nhiệt độ nhanh chóng, đáp ứng nhu cầu giám sát và điều khiển trong thời gian thực.

• Đầu vào nhiệt độ chính xác và ổn định

Các cảm biến Thermocouple kết nối với module để đo và giám sát nhiệt độ với độ chính xác cao, rất phù hợp với các ứng dụng yêu cầu theo dõi nhiệt độ liên tục, chẳng hạn như trong các quá trình gia nhiệt, sấy hoặc nung.

• Dễ dàng lắp đặt và kết nối

Module có thiết kế nhỏ gọn, với kích thước 25mm x 90mm x 60mm, giúp tiết kiệm không gian và dễ dàng lắp đặt trên thanh ray DIN.

Các kết nối được thực hiện thông qua terminal vít, giúp dễ dàng đấu nối và thay thế các cảm biến hoặc dây dẫn.

• Chỉ báo trạng thái hoạt động

Đèn LED chỉ báo giúp người vận hành dễ dàng nhận biết tình trạng hoạt động của module.

Đèn xanh cho biết module hoạt động bình thường.

Đèn đỏ báo hiệu sự cố hoặc lỗi trong quá trình hoạt động.

• Nguồn cấp ổn định

Nguồn cấp 24VDC ±10% giúp module hoạt động ổn định và tiết kiệm năng lượng.

Nguồn cấp này có thể lấy từ PLC hoặc từ nguồn cấp ngoài.

Mục đích sử dụng của Module Xinje XD-E2TC-P

1. Giám sát và điều khiển nhiệt độ
   • Module XD-E2TC-P chủ yếu được sử dụng để giám sát và điều khiển nhiệt độ trong các hệ thống công nghiệp, nơi nhiệt độ cần được đo lường chính xác và liên tục.
   • Các ứng dụng phổ biến bao gồm lò nung, máy sấy, hệ thống HVAC, và quá trình gia nhiệt trong sản xuất.
2. Đo nhiệt độ với cảm biến Thermocouple
   • Module hỗ trợ nhiều loại cảm biến Thermocouple (K, J, T, E, N, R, S, B), cho phép sử dụng trong các môi trường yêu cầu đo nhiệt độ trong dải rộng, từ -200°C đến 1800°C tùy theo loại cảm biến.
   • Đây là giải pháp lý tưởng để giám sát nhiệt độ trong các ứng dụng yêu cầu dải nhiệt độ cao.
3. Điều khiển quy trình trong các ứng dụng công nghiệp
   • Module có thể được sử dụng trong các hệ thống điều khiển quy trình (như PLC hoặc SCADA) để điều chỉnh các thiết bị như biến tần, lò nung, bơm nhiệt theo nhiệt độ đo được.
   • Điều này giúp duy trì các điều kiện sản xuất ổn định và tối ưu.
4. Cải thiện hiệu suất hệ thống sản xuất
   • Đo và giám sát nhiệt độ là một phần quan trọng trong việc cải thiện hiệu suất của hệ thống sản xuất. Module giúp kiểm soát chất lượng sản phẩm và ngăn ngừa các sự cố do quá nhiệt hoặc nhiệt độ không ổn định trong các quy trình công nghiệp.
5. Ứng dụng trong các hệ thống tự động hóa
   • Module XD-E2TC-P có thể được tích hợp vào hệ thống tự động hóa để điều khiển các thiết bị và quy trình tự động như kiểm soát nhiệt độ trong ngành thực phẩm, dược phẩm, sản xuất linh kiện điện tử, v.v.
