Mô tả sản phẩm
TRAN GIA AUTOMATION chuyên cung cấp & sửa chữa mọi thiết bị tự động hóa như biến tần, Màn hình HMI, PLC Delta DVP12SA2, động cơ AC Servo,…của các hãng như Delta, Omron, Siemens, Samkoon, Fuji,…
Module mở rộng cho PLC Delta dòng Slim
| Loại Module | Mã hàng | ĐẶC TÍNH KỸ THUẬT |
|---|---|---|
| Mở rộng phía bên phải | DVP06SN11R | Module mở rộng 6 đầu ra relay |
| DVP08SN11R | Module mở rộng 8 đầu ra relay | |
| DVP08SN11T | Module mở rộng 8 đầu ra transistor(NPN) | |
| DVP16SN11T | Module mở rộng 16 đầu ra transistor(NPN) | |
| DVP08SP11R | Module mở rộng 4 đầu vào số, 4 đầu ra relay | |
| DVP08SP11T | Module mở rộng 4 đầu vào số, 4 đầu ra transistor(NPN) | |
| DVP08SM11N | Module mở rộng 8 đầu vào số | |
| DVP08SM10N | Module mở rộng 8 đầu vào số | |
| DVP08SN11TS | Module mở rộng 8 đầu ra transistor (PNP) | |
| DVP08ST11N | Module mở rộng 8 đầu vào digital switch | |
| DVP16SP11R | Module mở rộng 8 đầu vào số, 8 đầu ra relay | |
| DVP08SP11TS | Module mở rộng 4 đầu vào số, 4 đầu ra transistor(PNP) | |
| DVP16SP11T | Module mở rộng 8 đầu vào số, 8 đầu ra transistor(NPN) | |
| DVP16SP11TS | Module mở rộng 8 đầu vào số, 8 đầu ra transistor (PNP) | |
| DVP16SN11TS | Module mở rộng 16 đầu ra transistor (PNP) | |
| DVP16SM11N | Module mở rộng 16 đầu vào số | |
| DVP32SN11TN | Module mở rộng 32 đầu ra transistor MIL | |
| DVP32SM11N | Module mở rộng 32 đầu vào MIL | |
| DVP04AD-S2 | Module mở rộng 04 Analog Input (-10 V ~ +10V / -20mA~ +20 mA ) Input resolution: 14-bit Built-in RS-485 interface Differential input |
|
| DVP04DA-S2 | Module mở rộng 4 Analog output (0 ~ +10 V) /(0 mA~ +20 mA) Output resolution: 12-bit Built-in RS-485 interface |
|
| DVP06XA-S2 | Module mở rộng 4 Analog Input + 2 Analog Output 4 Analog input (-10 V ~ +10 V) / (-20 mA~ +20mA) 2 analog output (0 V ~ +10 V) / (0 mA~ +20 mA) Input / output resolution: 12-bit Built-in RS-485 interface Differential input |
|
| DVP04AD-S | Module mở rộng 4 Analog output (-10 V ~ +10 V) / (-20mA~ +20mA) Input resolution: 14-bit Built-in RS-485 interface Single-ended input |
|
| DVP04DA-S | Module mở rộng 4 Analog output (0 V ~ +10 V) / (0 mA~ +20 mA) Output resolution: 12-bit Built-in RS-485 interface |
|
| DVP02DA-S | Module mở rộng 4 Analog output (0 V ~ +10 V) / (0 mA~ +20 mA) Output resolution: 12-bit Built-in RS-485 interface |
|
| DVP06AD-S | Module mở rộng 6 Analog output (-10 V ~ +10 V) / (-20mA~ +20mA) Input resolution: 14-bit Built-in RS-485 interface |
|
| DVP06XA-S | Module mở rộng 4 Analog input +2 Analog output 4 analog input :(-10 V ~ +10 V) / (-20mA~ +20mA) 2 Analog output: (0 V ~ +10 V) / (0 mA~ +20 mA) Input / output resolution: 12-bit Built-in RS-485 interface Single-ended input |
|
| DVP06PT-S | 6 points of platinum RTD (Pt100, Pt1000, Ni100, Ni1000) sensor input Resolution: 0.1 °C |
|
| DVP04PT-S | 4 points of platinum RTD (Pt100, Pt1000, Ni100, Ni1000) sensor input*1 (Version 4.06 and above supports Pt1000, Ni100, Ni1000) Resolution: 0.1 °C Built-in RS-485 interface |
|
| DVP04TC-S | 4 points of thermocouple (J, K, R, S, T type) sensor input*1 Resolution: 0.1 °C Built-in RS-485 interface |
|
| DVP08NTC-S | 8 points of thermistor (NTC) sensor input Resolution: 0.1 °C Built-in RS-485 interface |
|
| DVP02TUN-S | 2 points of universal analog input: 0 ~ 10 V, 0 ~ 20 mA, 4 ~ 20 mA; Thermocouple: J, K, R, S, T, E, N, B, C, L, U, TXK, PLII; RTD: Pt100, JPt100, Pt1000, Cu50, Cu100, Ni100, Ni1000, LG-Ni1000 Resolution: analog 16-bit; Sensor: 0.1 °C 4 points of NPN transistor output: 24VDC/ 300mA Output point: built-in PID program control / manual control |
|
| DVP02TUR-S | 2 points of universal analog input: 0 ~ 10 V, 0 ~ 20 mA, 4 ~ 20 mA; Thermocouple: J, K, R, S, T, E, N, B, C, L, U, TXK, PLII; RTD: Pt100, JPt100, Pt1000, Cu50, Cu100, Ni100, Ni1000, LG-Ni1000 Resolution: analog 16-bit; Sensor: 0.1 °C 4 points of relay output: 24VDC/3A Output point: built-in PID program control / manual control |
|
| DVP02TUL-S | 2 points of universal analog input: 0 ~ 10 V, 0 ~ 20 mA, 4 ~ 20 mA; Thermocouple: J, K, R, S, T, E, N, B, C, L, U, TXK, PLII; RTD: Pt100, JPt100, Pt1000, Cu50, Cu100, Ni100, Ni1000, LG-Ni1000 Resolution: analog 16-bit; Sensor: 0.1 °C 2 points of analog output: 0 ~ 10 V, 0 ~ 20 mA, 4 ~ 20 mA Output point: built-in PID program control / manual control |
|
| DVP01PU-S | Servo position control module (single axis, 200kHz) | |
| DVPDT01-S | DeviceNet slave communication module | |
| DVPPF01-S | PROFIBUS DP slave communication module | |
| RTU-485 | RS-485 remote I/O module, connectable to DVP-S series I/O modules | |
| RTU-EN01 | Ethernet remote I/O module, connectable to DVP-S series I/O modules | |
| RTU-DNET | DeviceNet remote I/O module, connectable to DVP-S series I/O modules | |
| RTU-PD01 | PROFIBUS remote I/O module, connectable to DVP-S series I/O modules | |
| RTU-CN01 | CANopen remote I/O module, connectable to DVP-S series I/O modules | |
| RTU-ECAT | EtherCAT remote I/O module, connectable to DVP-S series I/O modules | |
| DVP02TKN-S | 2 points of universal analog input: 0 ~ 10 V, 0 ~ 20 mA, 4 ~ 20 mA; Thermocouple: J, K, R, S, T, E, N, B, C, L, U, TXK, PLII; RTD: Pt100, JPt100, Pt1000, Cu50, Cu100, Ni100, Ni1000, LG-Ni1000 Resolution: analog 16-bit; Sensor: 0.1 °C 4 points of NPN transistor output: 24VDC/ 300mA Output point: built-in PID program control / manual control |
|
| DVP02TKR-S | 2 points of universal analog input: 0 ~ 10 V, 0 ~ 20 mA, 4 ~ 20 mA; Thermocouple: J, K, R, S, T, E, N, B, C, L, U, TXK, PLII; RTD: Pt100, JPt100, Pt1000, Cu50, Cu100, Ni100, Ni1000, LG-Ni1000 Resolution: analog 16-bit; Sensor: 0.1 °C 4 points of relay output: 24VAC/3A Output point: built-in PID program control / manual control |
|
| DVP02TKL-S | 2 points of universal analog input: 0 ~ 10 V, 0 ~ 20 mA, 4 ~ 20 mA; Thermocouple: J, K, R, S, T, E, N, B, C, L, U, TXK, PLII; RTD: Pt100, JPt100, Pt1000, Cu50, Cu100, Ni100, Ni1000, LG-Ni1000 Resolution: analog 16-bit; Sensor: 0.1 °C 2 points of analog output: 0 ~ 10 V, 0 ~ 20 mA, 4 ~ 20 mA Output point: built-in PID program control / manual control |
|
| Mở rộng phía bên trái | DVPEN01-SL | Ethernet communication module, 10 / 100 Mbps |
| DVPDNET-SL | DeviceNet master communication module, 500 Kbps | |
| DVPCOPM-SL | CANopen master communication module, 1 Mbps | |
| DVPPF02-SL | PROFIBUS DP slave communication module , 12 Mbps | |
| DVPSCM12-SL | RS-485 / RS-422, serial communication module, 460 Kbps | |
| DVPSCM52-SL | BACnet MS /TP Slave communication module, 460 Kbps | |
| DVP04AD-SL | 4 groups of analog input *1 Signal range: 1 ~ 5 V, 0 ~ 5 V, -5 ~ 5 V, 0 ~ 10 V, -10 ~ 10 V, 4 ~ 20mA, 0 ~ 20 mA,-20 ~ 20 mA Resolution: 16-bit Single channel On / Off setup enhances entire conversion efficiency Conversion time: 250 μs / point Off-line alarm (1 ~ 5 V, 4 ~ 20 mA) |
|
| DVP04DA-SL | 4 groups of analog output *1 Signal range: 0 ~ 10 V, -10 ~ 10V, 4 ~ 20 mA, 0 ~ 20 mA Resolution: 16-bit Offers single channel On / Off setup Conversion time: 250 μs / point |
|
| DVP201LC-SL | 1 set of load cell module*1 Resolution: 24-bit for hardware(ADC), 32-bit for data output Connectable to 4-wire / 6-wire load cell sensor Measurable range: 0 ~ 80 mV / V |
|
| DVP211LC-SL | 1 set of load cell module*1 Resolution: 24-bit for hardware(ADC), 32-bit for data output Connectable to 4-wire / 6-wire load cell sensor Measurable range: 0 ~ 80 mV / V Built-in I/O control: 2DI / 4DO / 1AO |
|
| DVP202LC-SL | 2 sets of load cell module*1 Resolution: 24-bit for hardware(ADC), 32-bit for data output Connectable to 4-wire / 6-wire load cell sensor Measurable range: 0 ~ 80 mV / V |
|
| DVP02LC-SL | Supports 2 channels of load cell signal input*1 Resolution: 20-bit for hardware(ADC), 16-bit for data output Connectable to 4-wire / 6-wire load cell sensor Measurable range: 0 ~ 6 mV / V |
|
| DVP01LC-SL | Supports 1 channel of load cell signal input*1 Resolution: 20-bit for hardware(ADC), 32-bit for data output Connectable to 4-wire / 6-wire load cell sensor Measurable range: 0 ~ 6 mV / V |

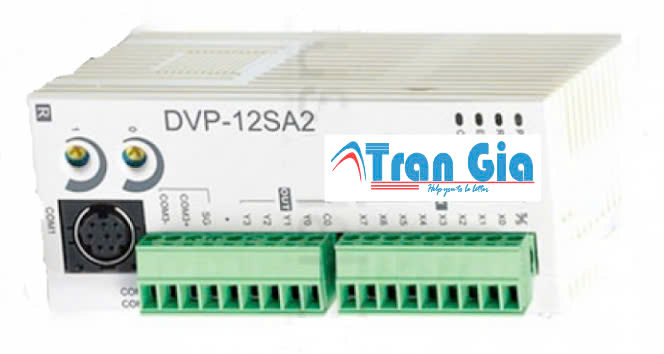

PLC Delta DVP-12SA2 là dòng PLC Delta Slim (Mỏng, nhỏ gọn), bên cạnh các chức năng cơ bản giống như dòng PLC Delta DVP-14SS2 thì dòng PLC này có một điểm mạnh là tích hợp bộ đếm tốc độ cao 100 Khz và tốc độ phát xung ngõ ra rất cao, 3ngõ phát xung, Tích hopwj thời gian thực , mở rộng được module loadcel, chính vì vậy dòng PLC này thường là lựa chọn số một cho các bài toán yêu cầu phát xung tốc độ cao ví dụ như là phát xung điều khiển Servo….
Thông số kỹ thuật PLC Delta DVP12SA2
- Tên sản phẩm: PLC Delta DVP12SA2
- Bảo hành: 12 tháng
- Hàng trong kho: Còn
- Hiện trạng sản phẩm: Mới 100%
- Điện áp nguồn cung cấp: 24 VDC
- Cấu hình : 8 DI + 4 DO
- Loại ngõ ra: Relay hoặc Transistor
- Bộ nhớ chương trình: 8k bước lệnh
- Kết nối truyền thông: RS232 / RS485 theo chuẩn chuẩn MODBUS ASCII / RTU.
- Tích hợp bộ đếm tốc độ cao: 100 Khz
- Phát xung tốc độ cao: Max = 100 KHz
- Hỗ trợ PLC Link (Tốc độ tối đa 921Kbps).
Cấu tạo PLC Delta DVP12SA2
1. Kích thước và thiết kế vật lý
- Kích thước nhỏ gọn: Được thiết kế phù hợp để lắp đặt trong các không gian hạn chế.
- Vỏ bọc: Làm từ vật liệu nhựa chất lượng cao, chịu nhiệt và chống va đập.
- Gắn tủ điện: Hỗ trợ lắp đặt dạng DIN rail hoặc gắn cố định.
2. Cấu hình I/O
- Số lượng I/O:
- 12 điểm I/O:
- 8 ngõ vào số (Digital Input).
- 4 ngõ ra số (Digital Output), tùy chọn relay hoặc transistor.
- 12 điểm I/O:
- Loại ngõ vào: Hỗ trợ tín hiệu số 24VDC.
- Loại ngõ ra: Có hai phiên bản:
- Relay Output: DVP12SA211R.
- Transistor Output: DVP12SA211T.
3. Bộ xử lý trung tâm (CPU)
- Hiệu suất cao: CPU tích hợp giúp xử lý nhanh và chính xác các lệnh lập trình.
- Tốc độ quét: Chu kỳ quét nhanh, đảm bảo điều khiển tức thời trong các ứng dụng yêu cầu độ chính xác cao.
4. Bộ nhớ
- Dung lượng bộ nhớ chương trình:
- Hỗ trợ lưu trữ chương trình có dung lượng lên tới 8k steps.
- Lưu trữ dữ liệu: Có khả năng lưu trữ dữ liệu trạng thái và cài đặt trong trường hợp mất điện.
- Loại bộ nhớ: Sử dụng bộ nhớ flash để bảo vệ dữ liệu.
5. Giao tiếp và truyền thông
- Cổng truyền thông:
- RS-232 và RS-485: Tích hợp sẵn, hỗ trợ giao thức Modbus ASCII/RTU.
- Cho phép kết nối với HMI, SCADA, hoặc các thiết bị ngoại vi khác.
- Khả năng mở rộng: Hỗ trợ giao tiếp với các module mở rộng I/O hoặc các thiết bị truyền thông khác.
6. Hệ thống nguồn cấp
- Nguồn cấp: Sử dụng nguồn điện 24VDC.
- Khả năng tiết kiệm năng lượng: Tích hợp cơ chế giảm tiêu thụ điện năng khi hoạt động.
7. Đèn LED hiển thị
- Trạng thái hoạt động: Đèn LED báo trạng thái nguồn, trạng thái RUN/STOP, và trạng thái I/O.
- Chẩn đoán lỗi: Cung cấp thông tin nhanh về lỗi hoặc tình trạng hoạt động của thiết bị.
8. Cổng lập trình
- Cổng Mini USB: Tích hợp cổng USB để kết nối trực tiếp với máy tính, hỗ trợ lập trình và cập nhật firmware.
- Phần mềm lập trình: Hỗ trợ phần mềm WPLSoft hoặc ISPSoft của Delta.
9. Tích hợp chức năng đặc biệt
- Hỗ trợ các lệnh đặc biệt:
- Lệnh PID để điều khiển quá trình.
- Hỗ trợ các lệnh xử lý tốc độ cao như phát xung hoặc đếm xung.
- Ứng dụng linh hoạt: Tích hợp các chức năng hẹn giờ, đếm, so sánh, và xử lý toán học.
10. Khả năng mở rộng
- Mở rộng I/O: Có khả năng kết nối với các module mở rộng của Delta để tăng số lượng ngõ vào/ngõ ra khi cần thiết.
- Tích hợp các module chức năng: Hỗ trợ kết nối module analog, module truyền thông hoặc các module đặc biệt khác.
Đặc điểm nổi bật PLC Delta DVP12SA2
1. Kích thước nhỏ gọn, hiệu suất cao
- Thiết kế nhỏ gọn, tiết kiệm không gian lắp đặt, phù hợp với các tủ điện cỡ nhỏ.
- Khả năng hoạt động ổn định và chính xác, đáp ứng tốt trong các ứng dụng điều khiển tự động hóa công nghiệp.
2. Cấu hình I/O linh hoạt
- Tổng cộng 12 điểm I/O:
- 8 ngõ vào số (Digital Input).
- 4 ngõ ra số (Digital Output): Tùy chọn loại relay hoặc transistor để phù hợp với nhiều loại tải.
- Khả năng mở rộng thêm số lượng I/O với các module mở rộng của Delta.
3. Hiệu suất xử lý vượt trội
- Tốc độ xử lý nhanh, chu kỳ quét cực ngắn, đáp ứng yêu cầu điều khiển trong thời gian thực.
- Hỗ trợ 8k steps cho lập trình, cung cấp không gian lưu trữ lớn để xử lý các chương trình phức tạp.
4. Giao tiếp và truyền thông mạnh mẽ
- Tích hợp cổng RS-232 và RS-485 hỗ trợ giao thức Modbus ASCII/RTU, dễ dàng kết nối với các thiết bị ngoại vi như HMI, SCADA hoặc các thiết bị khác.
- Cổng USB Mini-B: Kết nối trực tiếp với máy tính để lập trình hoặc giám sát hệ thống mà không cần cáp chuyển đổi.
5. Tiết kiệm năng lượng
- Hoạt động hiệu quả với nguồn cung cấp 24VDC, tiêu thụ điện năng thấp, phù hợp cho các hệ thống yêu cầu tối ưu hóa chi phí năng lượng.
6. Tích hợp chức năng điều khiển tiên tiến
- Hỗ trợ lệnh PID tích hợp sẵn, giúp điều khiển chính xác trong các ứng dụng như điều chỉnh nhiệt độ, áp suất hoặc lưu lượng.
- Các lệnh điều khiển tốc độ cao như đếm xung và phát xung (trong phiên bản Transistor) cho phép điều khiển động cơ servo hoặc bước một cách mượt mà.
7. Độ tin cậy cao
- Chất liệu vỏ bọc chịu nhiệt, chống va đập, bảo vệ thiết bị tốt trong các môi trường công nghiệp.
- Được tích hợp các cơ chế bảo vệ như:
- Bảo vệ ngắn mạch cho ngõ ra.
- Chống nhiễu tốt nhờ thiết kế chống rung và mạch lọc EMC.
8. Dễ dàng lập trình và vận hành
- Phần mềm lập trình: Sử dụng WPLSoft hoặc ISPSoft, giao diện thân thiện và hỗ trợ lập trình nhiều tính năng đặc biệt.
- Hỗ trợ chẩn đoán và báo lỗi qua đèn LED hiển thị trực quan, giúp dễ dàng giám sát trạng thái và xử lý sự cố.
9. Khả năng mở rộng và tích hợp
- Hỗ trợ kết nối với các module mở rộng như module analog, module truyền thông, và các module chức năng khác.
- Dễ dàng tích hợp vào các hệ thống điều khiển lớn nhờ khả năng giao tiếp đa dạng.
10. Ứng dụng đa dạng
- Phù hợp cho các hệ thống tự động hóa quy mô nhỏ và vừa như:
- Dây chuyền sản xuất.
- Điều khiển máy móc.
- Quản lý năng lượng và tòa nhà thông minh.
Mục đích sử dụng PLC Delta DVP12SA2
1. Điều khiển quy trình tự động
- Lập trình và điều khiển các chu trình tự động hóa trong dây chuyền sản xuất, ví dụ:
- Dây chuyền đóng gói.
- Dây chuyền lắp ráp.
- Dây chuyền vận chuyển.
2. Điều khiển máy móc công nghiệp
- Ứng dụng để điều khiển các loại máy móc như:
- Máy cắt CNC.
- Máy dệt.
- Máy in.
- Máy phun ép nhựa.
3. Điều khiển động cơ
- Với các lệnh phát xung tốc độ cao, PLC DVP12SA2 có thể:
- Điều khiển động cơ servo hoặc step để kiểm soát chuyển động chính xác.
- Ứng dụng trong điều khiển vị trí, tốc độ và hướng quay của động cơ.
4. Giám sát và thu thập dữ liệu
- Kết hợp với các thiết bị HMI hoặc SCADA để:
- Hiển thị thông số hoạt động của hệ thống.
- Thu thập dữ liệu từ các cảm biến, thiết bị ngoại vi và lưu trữ để phân tích.
5. Điều khiển PID
- Sử dụng để điều khiển các quá trình yêu cầu độ chính xác cao như:
- Điều chỉnh nhiệt độ trong lò nung hoặc máy sấy.
- Điều chỉnh áp suất và lưu lượng trong các hệ thống bơm và van.
6. Quản lý và tối ưu hóa năng lượng
- Ứng dụng trong các hệ thống quản lý năng lượng để:
- Tự động điều khiển tắt/mở thiết bị điện.
- Giám sát và tối ưu hóa hiệu suất tiêu thụ năng lượng.
7. Ứng dụng trong hệ thống tòa nhà thông minh
- Điều khiển các thiết bị trong tòa nhà như:
- Hệ thống đèn chiếu sáng.
- Cửa tự động.
- Hệ thống điều hòa không khí.
8. Kết nối và mở rộng hệ thống
- Sử dụng để tích hợp và giao tiếp với các thiết bị khác trong hệ thống tự động hóa, bao gồm:
- Kết nối với cảm biến, thiết bị truyền động.
- Tích hợp với các module mở rộng để tăng số lượng I/O hoặc thêm chức năng.
9. Giải pháp cho các hệ thống nhỏ và vừa
- Với kích thước nhỏ gọn và khả năng lập trình linh hoạt, PLC Delta DVP12SA2 phù hợp cho các hệ thống tự động hóa có quy mô nhỏ và vừa, giúp tối ưu hóa chi phí và hiệu quả.
Vì sao nên chọn chúng tôi là nhà cung cấp thiết bị tự động hóa PLC Delta DVP12SA2
1. Tran Gia Automation
- Dịch vụ chúng tôi đưa đến khách hàng.
- Thiết bị tự động (Biến tần, PLC, HMI, Servo, Cảm biến…)
- Dịch vụ kỹ thuật (Thiết kế, làm tủ điện và lập trình)
- Dịch vụ sửa chữa bảo trì (Sửa chữa biến tần, PLC,HMI, Servo, Máy móc thiết bị)…..
2. Lý Do chọn Trần Gia làm nhà cung cấp PLC Uy Tín
- Đội ngũ kỹ sư đông, giàu kinh nghiệm (Hướng Dẫn Lập Trình PLC )
- Là nhà nhập khẩu trực tiếp linh kiện, phụ kiện chính hãng.
- Kho PLC DElta dùng cho khách hàng mượn tạm trong lúc chờ sửa chữa
- Kho linh kiện lớn, đối với những linh kiện tiêu chuẩn luôn luôn có sẵn
Chúng tôi chuyên cung cấp thiết bị PLC Delta DVP12SA2: Thành phố Hồ Chí Minh, Long An, Bình Dương, Bình Phước, Bà Rịa-Vũng Tàu, Tây Ninh, Tiền Giang, Tp. Cần Thơ, Sóc Trăng, Bến Tre, An Giang, Đồng Tháp, Kiên Giang, Vĩnh Long, Trà Vinh,…
Dịch vụ sửa chữa PLC Delta DVP12SA2 tận nơi tại TpHCM: Tân Phú, Tân Bình, Gò Vấp, Quận 1, Quận 3, Thủ Đức, Quận 5, Quận 6, Bình Tân, Phú Nhuận, chợ Nhật Tảo, chợ Dân Sinh, KCN Thuận Đạo, KCN Tân Bình, KCN Vĩnh Lộc, KCN Lê Minh Xuân, KCN Mỹ Phước 1, KCN Mỹ Phước 2, KCN Mỹ Phước 3, KCN Sóng Thần, KCN Linh Trung, KCN Hiệp Phước, KCX Tân Thuận, KCN Tân Tạo, KCN Tân Phú Trung, KCN Tây Bắc Củ,…
