TRAN GIA chúng tôi chuyên cung cấp sản phẩm thiết bị tự động hóa, bao gồm biến tần, PLC, PLC Mitsubishi FX1N-24MR-DS, động cơ AC Servo, màn hình,..của hãng Delta, Mitsubishi, Omron,…

Lựa chọn Module FX1N

Thông số kỹ thuật PLC Mitsubishi FX1N-24MR-DS

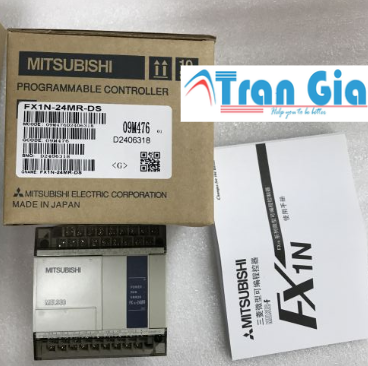

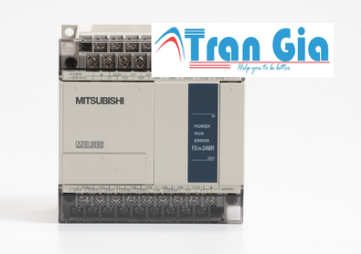

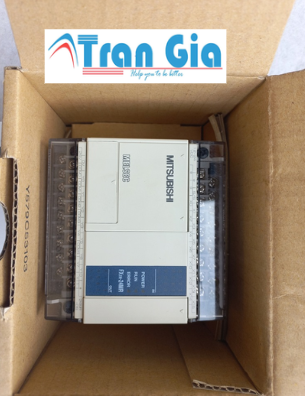

• Tên sản phẩm: PLC Mitsubishi FX1N-24MR-DS
• Điện áp nguồn cung cấp: 24 VDC
• Cấu hình: 14 DI / 10 DO
• Loại ngõ ra : Relay
• Bộ nhớ chương trình: 8000 bước
• Kết nối truyền thông: RS422 , Hỗ trợ Board mở rộng RS485 / RS232
• Bộ đếm tốc độ cao: 1 phase: 6 đầu vào max. 60KHZ, 2 phases: 2 đầu vào max. 30KHZ
• Phát xung tốc độ cao: 2 chân phát xung max.100khz
• Tổng I/O: 14, 24, 40, 60 I/O
• Có thể mở rộng lên tới 132 I/O thông qua module
• Có thể mở rộng tối đa lên tới 2 module chức năng
• Kiểu đầu ra: Relay
• Công suất: 15W
• Kích thước: 90 x 90 x 75 mm
• Nhiệt độ môi trường: 0-55 ° C
• Cấp độ bảo vệ: IP10
• Tiêu chuẩn chống rung và shock: IEC 68-2-6, IEC 68-2-27

Lựa chọn khối CPU Mitsbushi FX1N Series

Cấu tạo PLC Mitsubishi FX1N-24MR-DS

1. Cổng vào và ra (I/O):
   • PLC FX1N-24MR-DS có 24 I/O tích hợp sẵn, bao gồm 14 ngõ vào (diện tích 8 ngõ số và 6 ngõ tín hiệu tương tự) và 10 ngõ ra (có thể là relay hoặc transistor).
   • Các ngõ vào có thể nhận tín hiệu từ cảm biến, công tắc, hoặc thiết bị đo lường, trong khi các ngõ ra điều khiển các thiết bị như động cơ, bơm, hoặc van.
2. CPU và bộ nhớ:
   • FX1N-24MR-DS có bộ xử lý trung tâm (CPU) mạnh mẽ giúp thực hiện các lệnh điều khiển logic và xử lý tín hiệu.
   • Bộ nhớ của PLC có thể lưu trữ các chương trình điều khiển, bao gồm các lệnh logic, timer, counter, và các hàm toán học.
3. Nguồn điện:
   • Mô-đun sử dụng nguồn cấp 24VDC, phù hợp cho các ứng dụng trong môi trường công nghiệp, dễ dàng kết nối với các nguồn cung cấp điện hiện có trong hệ thống.
4. Khả năng mở rộng:
   • FX1N-24MR-DS có thể được mở rộng với các mô-đun I/O bên ngoài thông qua các khe cắm mở rộng, giúp linh hoạt trong việc bổ sung thêm các ngõ vào/ra tùy theo nhu cầu.
5. Cổng giao tiếp:
   • PLC này hỗ trợ các cổng giao tiếp, như RS-232 hoặc RS-485, cho phép kết nối với các thiết bị ngoại vi, hệ thống SCADA hoặc các PLC khác để trao đổi dữ liệu và điều khiển từ xa.
6. Chức năng lập trình:
   • Các chương trình điều khiển có thể được lập trình thông qua phần mềm GX Developer, giúp người sử dụng dễ dàng thiết lập và tối ưu hóa chương trình điều khiển cho các hệ thống tự động hóa.

Sơ đồ kết nối

Tính năng vượt trội PLC Mitsubishi FX1N-24MR-DS

1. Tính năng I/O tích hợp và linh hoạt:
   • Với 24 ngõ vào/ra (I/O), trong đó có 14 ngõ vào (8 ngõ số, 6 ngõ tương tự) và 10 ngõ ra (relay hoặc transistor), FX1N-24MR-DS giúp dễ dàng điều khiển và giám sát các thiết bị trong hệ thống tự động hóa.
   • Hỗ trợ mở rộng I/O với các mô-đun ngoài, cho phép hệ thống dễ dàng mở rộng khi nhu cầu tăng lên.
2. Khả năng xử lý mạnh mẽ:
   • Bộ vi xử lý trung tâm (CPU) mạnh mẽ giúp xử lý nhanh chóng các chương trình điều khiển và logic trong thời gian thực, nâng cao hiệu suất công việc.
   • Dung lượng bộ nhớ lớn giúp lưu trữ các chương trình điều khiển phức tạp và tối ưu hóa quá trình vận hành.
3. Giao tiếp dễ dàng và linh hoạt:
   • PLC FX1N-24MR-DS hỗ trợ giao tiếp với các thiết bị ngoại vi thông qua các cổng RS-232 và RS-485, giúp kết nối với các hệ thống SCADA, máy tính hoặc các PLC khác, hỗ trợ truyền tải dữ liệu và điều khiển từ xa.
4. Tính tương thích cao và dễ sử dụng:
   • Dễ dàng lập trình và cấu hình thông qua phần mềm lập trình GX Developer, cho phép người sử dụng tạo và tối ưu hóa chương trình điều khiển nhanh chóng.
   • Hệ thống PLC này tương thích với nhiều loại cảm biến, công tắc và thiết bị khác, giúp tiết kiệm chi phí và thời gian trong việc triển khai hệ thống tự động.
5. Ổn định và độ tin cậy cao:
   • Với chất lượng gia công cao và thiết kế bền bỉ, FX1N-24MR-DS hoạt động ổn định trong môi trường công nghiệp khắc nghiệt, chống chịu được nhiệt độ, độ ẩm và các yếu tố ảnh hưởng khác.
6. Tiết kiệm không gian và chi phí:
   • Với thiết kế nhỏ gọn và tính năng tích hợp sẵn, FX1N-24MR-DS giúp tiết kiệm không gian lắp đặt và chi phí đầu tư, phù hợp với các ứng dụng tự động hóa quy mô vừa và nhỏ.

Ứng dụng của PLC Mitsubishi FX1N-24MR-DS

1. Điều khiển dây chuyền sản xuất:

• FX1N-24MR-DS có thể điều khiển các máy móc trong dây chuyền sản xuất như máy đóng gói, máy cắt, máy ép hoặc máy dập. Với khả năng điều khiển chính xác và ổn định, PLC này giúp tăng cường năng suất và giảm thiểu lỗi trong quá trình sản xuất.

2. Hệ thống điều khiển băng tải:

• PLC FX1N-24MR-DS được sử dụng để điều khiển các hệ thống băng tải trong các nhà máy sản xuất, kho vận hoặc các cơ sở logistics. Nó có thể điều khiển việc vận hành của động cơ băng tải, giúp tối ưu hóa quá trình vận chuyển hàng hóa, sản phẩm giữa các khu vực sản xuất.

3. Điều khiển động cơ và thiết bị điện:

• PLC này có thể điều khiển động cơ và các thiết bị điện trong các ứng dụng như bơm nước, máy nén khí, quạt, hoặc các thiết bị công nghiệp khác. FX1N-24MR-DS giúp giám sát và điều khiển các hoạt động của động cơ, đồng thời bảo vệ thiết bị khỏi sự cố quá tải hoặc ngắn mạch.

4. Ứng dụng trong ngành thực phẩm và đồ uống:

• FX1N-24MR-DS có thể điều khiển các thiết bị trong ngành thực phẩm và đồ uống như máy chiết rót, máy đóng gói, máy kiểm tra chất lượng, v.v. PLC này giúp tự động hóa quy trình sản xuất, nâng cao hiệu quả và đảm bảo chất lượng sản phẩm.

5. Điều khiển hệ thống HVAC (Điều hòa không khí và thông gió):

• Trong các hệ thống HVAC, FX1N-24MR-DS có thể điều khiển các thiết bị như quạt, máy lạnh, bộ lọc không khí, giúp duy trì nhiệt độ và độ ẩm trong các tòa nhà công nghiệp hoặc thương mại.

6. Điều khiển chiếu sáng công nghiệp:

• PLC Mitsubishi FX1N-24MR-DS có thể được ứng dụng trong các hệ thống chiếu sáng tự động trong nhà máy hoặc các khu vực công nghiệp. Nó giúp tự động bật/tắt đèn hoặc điều chỉnh độ sáng của đèn tùy thuộc vào các điều kiện như ánh sáng tự nhiên hoặc thời gian, giúp tiết kiệm năng lượng.

7. Hệ thống kiểm tra chất lượng sản phẩm:

• PLC này có thể được sử dụng trong các hệ thống kiểm tra chất lượng sản phẩm, giám sát các thông số như kích thước, hình dạng, màu sắc của sản phẩm, đảm bảo chúng đạt tiêu chuẩn trước khi đóng gói hoặc xuất xưởng.

8. Ứng dụng trong ngành dệt may:

• FX1N-24MR-DS có thể điều khiển các máy dệt, máy nhuộm và các thiết bị khác trong ngành dệt may. Việc sử dụng PLC này giúp tự động hóa các quy trình sản xuất, giảm thiểu sự can thiệp thủ công và cải thiện chất lượng sản phẩm.

9. Điều khiển hệ thống bảo vệ thiết bị:

• FX1N-24MR-DS có thể được tích hợp vào các hệ thống bảo vệ thiết bị điện, giám sát các chỉ số như quá tải, ngắn mạch và nhiệt độ cao, giúp bảo vệ động cơ và thiết bị khỏi hư hỏng, giảm thiểu thời gian ngừng hoạt động và chi phí bảo trì.

10. Điều khiển cửa tự động và thang máy:

• PLC này có thể được sử dụng trong các hệ thống cửa tự động hoặc điều khiển thang máy, giúp tự động mở/đóng cửa, di chuyển thang máy giữa các tầng và đảm bảo an toàn cho người sử dụng.

11. Ứng dụng trong hệ thống xử lý nước thải:

• FX1N-24MR-DS có thể được sử dụng trong các hệ thống xử lý nước thải, giám sát và điều khiển các bơm nước, van, và các thiết bị khác trong quy trình xử lý, giúp tối ưu hóa hoạt động và tiết kiệm chi phí.

12. Giám sát và điều khiển môi trường:

• PLC này có thể được sử dụng để giám sát và điều khiển các yếu tố môi trường trong các khu vực yêu cầu điều kiện đặc biệt như phòng sạch, kho lạnh hoặc nhà máy sản xuất dược phẩm, giúp duy trì các điều kiện môi trường ổn định.

13. Điều khiển và giám sát các hệ thống an ninh:

• FX1N-24MR-DS có thể được tích hợp vào các hệ thống giám sát an ninh công nghiệp, giúp điều khiển các thiết bị như camera an ninh, cảm biến chuyển động và các thiết bị bảo mật khác.
