Mô tả sản phẩm

TRAN GIA AUTOMATION chuyên cung cấp & sửa chữa mọi thiết bị tự động hóa như biến tần, màn hình, PLC, động cơ AC Servo,…của các hãng như Delta, Omron, Siemens, Samkoon, Fuji,…

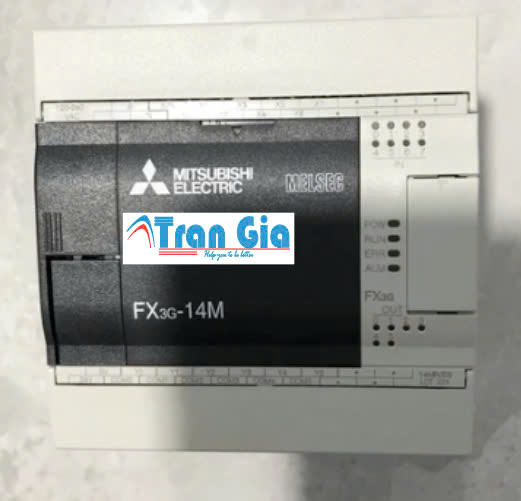

Thông số kỹ thuật PLC Mitsubishi FX3G-14MT/DSS

Tên sản phẩm	FX3G-14MT/DS
Type	FX3G
Power Supply (V)	24
Current Type	DC
Program Memory	32K STEPS
Program Memory Unit	EEPROM
Integrated Digital Inputs	8
Integrated Digital Outputs	6
Output Type	TRANSISTOR
Output Logic	SINK
Local I/O Points	128
Local + Remote I/O Points	256
Expandable	YES
Cycle Time LD (ns)	210
Cycle Time MOV (ns)	500
USB	1
RS-422	1
Power Consumption (W)	19
Buffer Battery	OPTION
Protection Class	IP10
Min. Ambient Temperature (°C)	0
Max. Ambient Temperature (°C)	55
Series	MELSEC-F SERIES
Width (mm)	90
Height (mm)	90
Depth (mm)	86
Weight (kg)	0,5

Cấu tạo PLC Mitsubishi FX3G-14MT/DSS

1. Bộ xử lý trung tâm (CPU):

Chịu trách nhiệm xử lý toàn bộ các chương trình điều khiển logic.
Hiệu suất cao, hỗ trợ xử lý đồng thời nhiều tác vụ, phù hợp cho các ứng dụng điều khiển phức tạp.

2. Bộ nhớ (Memory):

Dung lượng bộ nhớ chương trình: Hỗ trợ các chương trình vừa và nhỏ.
Bộ nhớ mở rộng: Có thể sử dụng thẻ nhớ hoặc các module mở rộng để tăng dung lượng bộ nhớ.

3. Đầu vào/ra (I/O):

Tổng số I/O:
- 8 đầu vào số (DI).
- 6 đầu ra transistor (DO).
Đầu vào: Tương thích với các tín hiệu PNP/NPN.
Đầu ra: Transistor hỗ trợ điều khiển các thiết bị tốc độ cao như servo, động cơ bước.

4. Cổng kết nối:

USB: Kết nối lập trình dễ dàng với máy tính mà không cần module bổ sung.
RS-485/RS-422 (tùy chọn): Dùng để giao tiếp với các thiết bị khác như HMI, biến tần, hoặc hệ thống SCADA.

5. Module mở rộng:

Có khả năng mở rộng thêm các module:
- Module analog: Xử lý tín hiệu analog từ cảm biến nhiệt độ, áp suất, hoặc dòng điện.
- Module truyền thông: Thêm giao tiếp Ethernet hoặc Modbus RTU.

6. Bộ đếm tốc độ cao (High-Speed Counter):

Hỗ trợ các ứng dụng đo tín hiệu nhanh, như đọc encoder hoặc điều khiển động cơ.

7. Chức năng điều khiển vị trí:

Tích hợp lệnh điều khiển vị trí cho động cơ servo và bước.
Hỗ trợ xung đầu ra tốc độ cao (100 kHz), lý tưởng cho các ứng dụng định vị.

8. Nguồn cung cấp:

Điện áp: 24VDC.
Thiết kế tiết kiệm năng lượng, đảm bảo hoạt động ổn định trong môi trường công nghiệp.

9. Vỏ bảo vệ:

Chất liệu vỏ bền bỉ, chịu nhiệt và chống nhiễu tốt.
Thiết kế nhỏ gọn, dễ dàng lắp đặt trên thanh DIN hoặc tủ điện.

10. Các chức năng bảo vệ:

Tự động phát hiện lỗi: Cảnh báo lỗi phần cứng hoặc chương trình.
Chức năng bảo vệ chương trình: Tránh việc chỉnh sửa hoặc mất dữ liệu không mong muốn.

Đặc điểm nổi bật PLC Mitsubishi FX3G-14MT/DSS

1. Hiệu suất xử lý cao:

Bộ vi xử lý mạnh mẽ: Đảm bảo xử lý các tác vụ nhanh chóng và chính xác, phù hợp cho các hệ thống tự động hóa vừa và nhỏ.
Tốc độ xử lý nhanh: Đáp ứng tốt các ứng dụng yêu cầu độ chính xác và thời gian thực.

2. Thiết kế nhỏ gọn và linh hoạt:

Kích thước nhỏ gọn, dễ dàng lắp đặt trong không gian hạn chế.
Cấu hình linh hoạt: Có thể mở rộng module khi cần thêm tính năng hoặc tăng số lượng đầu vào/ra.

3. Đầu ra transistor tốc độ cao:

Hỗ trợ tần số xung đầu ra lên đến 100 kHz, lý tưởng cho các ứng dụng điều khiển vị trí (Positioning Control) như:
- Động cơ bước.
- Động cơ servo.

4. Khả năng mở rộng mạnh mẽ:

Tích hợp nhiều module mở rộng để tăng chức năng:
- Module analog: Đọc và điều khiển tín hiệu nhiệt độ, áp suất, hoặc dòng điện.
- Module truyền thông: Hỗ trợ RS-485, RS-422, hoặc Ethernet để tích hợp vào hệ thống SCADA hoặc kết nối với HMI.

5. Giao tiếp dễ dàng:

Cổng USB tích hợp: Kết nối trực tiếp với máy tính để lập trình và tải chương trình mà không cần thiết bị bổ sung.
Hỗ trợ giao tiếp Modbus RTU và các giao thức Mitsubishi Protocol, giúp tích hợp nhanh chóng với các thiết bị ngoại vi.

6. Bộ đếm và điều khiển tốc độ cao:

Tích hợp bộ đếm tốc độ cao (High-Speed Counter), hỗ trợ đo đếm chính xác trong các ứng dụng như:
- Đếm sản phẩm.
- Đo tốc độ dây chuyền.

7. Tiết kiệm năng lượng:

Hoạt động ổn định với nguồn điện 24VDC, tiêu thụ ít năng lượng, phù hợp với các ứng dụng yêu cầu tiết kiệm chi phí vận hành.

8. Độ bền và độ tin cậy cao:

Chống nhiễu tốt, hoạt động ổn định trong các môi trường công nghiệp khắc nghiệt.
Tích hợp chức năng phát hiện lỗi, đảm bảo an toàn và giảm thiểu thời gian ngừng máy.

9. Lập trình dễ dàng:

Hỗ trợ phần mềm lập trình GX Works2 hoặc GX Developer, với giao diện thân thiện, thư viện lệnh đa dạng, bao gồm:
- Lệnh logic cơ bản.
- Lệnh điều khiển chuyển động và tín hiệu tốc độ cao.

10. Ứng dụng đa dạng:

Dây chuyền sản xuất: Điều khiển băng tải, phân loại sản phẩm.
Máy móc công nghiệp: Máy đóng gói, máy cắt.
Hệ thống điều khiển tòa nhà: Điều khiển ánh sáng, HVAC.

Module mở rộng thường dùng

Model	Mô tả
Analog control
FX2N-2AD	PLC, FX2N Analog input module; 12 bit; 2 analog inputs
FX2N-2DA	PLC, FX2N Analog output module; 12 bit; 2 analog outputs
FX2N-4AD	Khối chức năng D/A, 4 kênh vào: -10~10VDC / -20~20mA / 4~20mA (11bit
FX2N-4DA	Khối chức năng D/A, 4 kênh ra: -10~10VDC/ 0~20mA/ 4~20mA (11bit +
FX2N-8AD	PLC, FX2N Analog input module; 16 bit; 8 analog inputs
FX3U-4DA	PLC, FX3U Analog output module; 16 bit; 4 analog outputs for current or voltage
FX3U-4AD	PLC, FX3U Analog input module; 16 bit; 4 analog inputs for current or voltage
FX3U-4AD-ADP	PLC, FX3U Analog input module; 12 bit; 4 analog inputs for current or voltage
FX3U-4DA-ADP	PLC, FX3U Analog output module; 12 bit; 4 analog outputs for current or voltage
FX2N-5A	PLC, FX2N Analog modul; 4 analog inputs, 16 bits; 1 analog output, 12 bits
FX3G-1DA-BD	PLC, FX3G Analog adapter, 1 analog ouput, 12bit
FX3G-2AD-BD	PLC, FX3G Analog adapter, 2 analog inputs, 12bit
FX3U-3A-ADP	PLC, FX3U analog module, 12 bit; 2 analog inputs, 1 analog output
FX2N-4AD-PT	Module nhiệt độ (Loại PT)
FX2N-4AD-TC	Module nhiệt độ (Loại K)
FX3U-4AD-TC-ADP	PLC, FX3U Analog input module for thermo-elements; 4 thermo-coupler inputs
FX3U-4AD-PT-ADP	PLC, FX3U Analog input module for Pt100 elements; 4 Pt100 inputs
FX3U-4AD-PTW-ADP	SPS, FX3U Analog input module for Pt100 elements; 4 inputs; wide temp. range
FX3U-4AD-PNK-ADP	SPS, FX3U Analog input module for Pt1000/Ni1000 elements; 4 Pt1000/Ni1000 inputs
FX3U-4LC	PLC, FX3U Temperature control module, 4 inputs, 4 transistor outputs, PID loop
FX3UC-4AD	PLC, FX3UC Analog input module; 16 bit; 4 analog inputs for current or voltage
FX0N-3A	Khối chức năng A/D và D/A kết hợp, 2 kênh vào và 1 kênh ra: 0 ~ 5/10VDC /
FX2N-2LC	Khối chức năng điều khiển nhiệt độ: 2 kênh vào Thermocouple/ Pt100, 2 ngõ ra
I/O
FX2N-8ER	PLC, FX2N Modular extension unit; 4 inputs, 4 relay outputs
FX2N-8EX	PLC, FX2N Modular extension unit; 8 inputs
FX2N-8EYR	PLC, FX2N Modular extension unit; 8 relay outputs
FX2N-8EYT	PLC, FX2N Extension unit; 8 transistor outputs, sink
FX2N-16ER	PLC, FX2N Modular extension unit; 8 inputs, 8 relay outputs
FX2N-16EX	PLC, FX2N Modular extension unit; 16 inputs 24 VDC; sink
FX2N-16EYR	PLC, FX2N Modular extension unit; 16 relay outputs
FX2N-16EYT	PLC, FX2N Modular extension unit; 16 transistor outputs; sink
FX2N-32ER	PLC, FX2N Compact extension unit AC 100-240 V; 16 inputs,16 relay outputs
FX2N-48ER	Khối mở rộng 24 ngõ vào, 24 ngõ ra Relay.
FX2N-48ER-DS	PLC, FX2N Compact extension unit DC 24 V; 24 inputs, 24 relay outputs
FX2N-48ER-UA1/UL	24 inputs (110V AC), 24 relay outputs, 100-240V AC supply
FX2N-48ET-DSS	PLC, FX2N Compact extension unit DC 24 V; 24 inputs, 24 transistor outputs
FX2N-48ET-ESS/UL	PLC, FX2N Compact extension unit AC 100-240 V; 24 inputs, 24 transistor outputs
FX3G-2EYT-BD	FX3G BD Board 2 Transistor Outputs
FX3G-4EX-BD	FX3G BD Board 4 Inputs DC24V
