Mô tả sản phẩm

TRAN GIA AUTOMATION chuyên cung cấp & sửa chữa mọi thiết bị tự động hóa như biến tần, PLC Mitsubishi FX3G-60MT/DS, động cơ AC Servo,…của các hãng như Delta, Omron, Siemens, Samkoon, Fuji,

Giới thiệu chung Mitsubishi FX3G

Model	Mô tả
Điện áp nguồn: 110-220V
FX3G-14MR/ES	8 inputs; 6 relay outputs
FX3G-14MT/ES	8 inputs; 6 transistor outputs (sink)
FX3G-14MT/ESS	8 inputs; 6 transistor outputs (source)
FX3G-24MR/ES	14 inputs; 10 relay outputs
FX3G-24MT/ES	14 inputs; 10 transistor outputs (sink)
FX3G-24MT/ESS	14 inputs; 10 transistor outputs (source)
FX3G-40MR/ES	24 inputs; 16 relay outputs
FX3G-40MT/ES	24 inputs; 16 transistor outputs (sink)
FX3G-40MT/ESS	24 inputs; 16 transistor outputs (source)
FX3G-60MR/ES	36 inputs; 24 relay outputs
FX3G-60MT/ES	36 inputs; 24 transistor outputs (sink)
FX3G-60MT/ESS	36 inputs; 24 transistor outputs (source)
FX3GE-24MR/ES	14 Inputs 10xRelay; 3xAnalog; Ethernet; USB; RS422
FX3GE-24MT/ES	14 Inputs 10xTrans; 3xAnalog; Ethernet; USB; RS422; sink
FX3GE-24MT/ESS	14 Inputs 10xTrans; 3xAnalog; Ethernet; USB; RS422; source
FX3GE-40MT/ES	24 Inputs 16xTrans; 3xAnalog; Ethernet; USB; RS422; sink
FX3GE-40MT/ESS	24 Inputs 16xTrans; 3xAnalog; Ethernet; USB; RS422; source
FX3GE-40MR/ES	24 Inputs 16xRelay; 3xAnalog; Ethernet; USB; RS422
Điện áp nguồn: 24VDC
FX3G-14MR/DS	8 inputs; 6 relay outputs
FX3G-14MT/DS	8 inputs; 6 transistor outputs (Sink)
FX3G-14MT/DSS	8 inputs; 6 transistor outputs (source)
FX3G-24MR/DS	14 inputs; 10 relay outputs
FX3G-24MT/DS	14 inputs; 10 transistor outputs (Sink)
FX3G-24MT/DSS	14 inputs; 10 transistor outputs (source)
FX3G-40MR/DS	24 inputs; 16 relay outputs
FX3G-40MT/DS	24 inputs; 16 transistor outputs (Sink)
FX3G-40MT/DSS	24 inputs; 16 transistor outputs (source)
FX3G-60MR/DS	36 inputs; 24 relay outputs
FX3G-60MT/DS	36 inputs; 24 transistor outputs (Sink)
FX3G-60MT/DSS	36 inputs; 24 transistor outputs (source)
FX3GC-32MT/D	16 inputs(sink) 16 transistor outputs
FX3GC-32MT/DSS	16 inputs(sink/source) 16 transistor outputs (source)
FX3GE-24MR/DS	14 Inputs 10xRelay; 3xAnalog; Ethernet; USB; RS422
FX3GE-24MT/DS	14 Inputs 10xTrans; 3xAnalog; Ethernet; USB; RS422; sink
FX3GE-24MT/DSS	14 Inputs 10xTrans; 3xAnalog; Ethernet; USB; RS422; source
FX3GE-40MR/DS	24 Inputs 16xRelay; 3xAnalog; Ethernet; USB; RS422
FX3GE-40MT/DS	24 Inputs 16xTrans; 3xAnalog; Ethernet; USB; RS422; sink
FX3GE-40MT/DSS	24 Inputs 16xTrans; 3xAnalog; Ethernet; USB; RS422; source

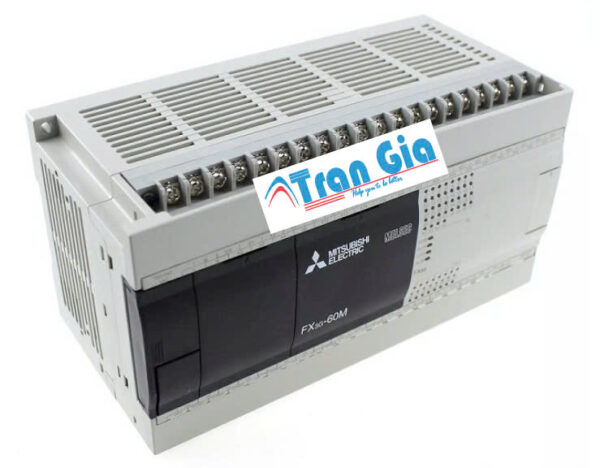

Thông số kỹ thuật PLC Mitsubishi FX3G-60MT/DS

Tên sản phẩm	FX3G-60MT/DS
Type	FX3G
Power Supply (V)	24
Current Type	DC
Program Memory	32K STEPS
Program Memory Unit	EEPROM
Integrated Digital Inputs	36
Integrated Digital Outputs	24
Output Type	TRANSISTOR
Output Logic	SINK
Local I/O Points	128
Local + Remote I/O Points	256
Expandable	YES
Cycle Time LD (ns)	210
Cycle Time MOV (ns)	500
USB	1
RS-422	1
Power Consumption (W)	29
Buffer Battery	OPTION
Protection Class	IP10
Min. Ambient Temperature (°C)	0
Max. Ambient Temperature (°C)	55
Series	MELSEC-F SERIES
Width (mm)	175
Height (mm)	90
Depth (mm)	86
Weight (kg)	0,85

Cấu tạo PLC Mitsubishi FX3G-60MT/DS

1. Vỏ ngoài và kích thước

Thiết kế hình hộp chữ nhật nhỏ gọn, vỏ nhựa cứng chịu nhiệt, chống va đập.
Có các khe tản nhiệt giúp giảm nhiệt độ trong quá trình vận hành.
Kích thước tiêu chuẩn giúp dễ dàng lắp đặt trong tủ điện công nghiệp.

2. Bộ vi xử lý (CPU)

Được tích hợp bộ vi xử lý tốc độ cao, giúp xử lý nhanh và ổn định.
Hỗ trợ điều khiển xung tốc độ cao (lên đến 100kHz) cho Servo & Step motor.
Có khả năng xử lý logic, tính toán số học, điều khiển PID.

3. Cổng kết nối và truyền thông

Cổng RS-232 & RS-485: Kết nối với HMI, máy tính, SCADA, biến tần.
Giao thức Modbus RTU: Kết nối dễ dàng với nhiều thiết bị công nghiệp.
Hỗ trợ mở rộng Ethernet, CC-Link, CANopen (qua module mở rộng).

4. Nguồn cấp

Điện áp đầu vào: 24VDC
Công suất tiêu thụ thấp, tiết kiệm điện năng.

5. Ngõ vào (Input) & Ngõ ra (Output)

Số lượng I/O: Tổng cộng 60 I/O (36 ngõ vào, 24 ngõ ra).
Ngõ vào số (Digital Input):
- 36 kênh đầu vào hỗ trợ cảm biến, công tắc, Encoder.
- Tương thích với cảm biến PNP/NPN.
Ngõ ra Transistor (Digital Output):
- 24 kênh ngõ ra Transistor (loại Sink hoặc Source).
- Điều khiển Servo motor, Step motor, van điện từ, relay trung gian.
- Hỗ trợ xung tốc độ cao 100kHz.

6. Bộ nhớ và lưu trữ dữ liệu

Dung lượng chương trình: 32.000 bước lệnh.
Hỗ trợ EEPROM giúp lưu chương trình khi mất điện.

7. Khe cắm mở rộng

Hỗ trợ mở rộng module I/O, Analog, Ethernet, truyền thông không dây.
Tương thích với các module FX3U, FX3G, FX3GA.

8. Hệ thống đèn LED hiển thị trạng thái

LED báo nguồn (POWER): Xác nhận trạng thái hoạt động.
LED báo lỗi (ERROR): Hiển thị lỗi khi có sự cố.
LED Input/Output: Hiển thị trạng thái hoạt động của từng cổng I/O.

Đặc điểm nổi bật PLC Mitsubishi FX3G-60MT/DS

1. Hiệu suất xử lý cao

Bộ vi xử lý mạnh mẽ giúp xử lý nhanh chóng và chính xác các tác vụ điều khiển.
Tốc độ xử lý lệnh cơ bản chỉ 0.21µs giúp thực thi chương trình mượt mà, không bị trễ.
Hỗ trợ điều khiển PID để kiểm soát nhiệt độ, áp suất, tốc độ động cơ chính xác hơn.

2. Hỗ trợ điều khiển tốc độ cao

Ngõ ra Transistor tốc độ cao (100kHz), phù hợp để điều khiển Servo, Step motor, băng tải, máy CNC.
Hỗ trợ Encoder xung tốc độ cao, giúp định vị chính xác trong các hệ thống điều khiển.

3. Mở rộng linh hoạt & kết nối dễ dàng

Hỗ trợ mở rộng module I/O, Analog, Ethernet, truyền thông không dây.
Cổng truyền thông RS-232, RS-485, hỗ trợ Modbus RTU, dễ dàng kết nối với HMI, SCADA, biến tần, cảm biến thông minh.
Tương thích với các module mở rộng của dòng FX3U, FX3GA, giúp linh hoạt trong nhiều ứng dụng.

4. Bộ nhớ lớn, lưu trữ chương trình an toàn

Dung lượng lên đến 32.000 bước lệnh, có thể lưu trữ và chạy các chương trình phức tạp.
Hỗ trợ EEPROM, giúp giữ lại chương trình ngay cả khi mất điện.

5. Thiết kế bền bỉ, tiết kiệm năng lượng

Vỏ nhựa cứng chịu nhiệt, chống sốc, giúp bảo vệ bo mạch bên trong.
Khả năng chống nhiễu tốt, hoạt động ổn định trong môi trường công nghiệp.
Nguồn cấp 24VDC, tiết kiệm điện năng, phù hợp với các hệ thống tự động hóa cần vận hành liên tục.

6. Đèn LED hiển thị trạng thái

LED báo nguồn (POWER): Giúp theo dõi tình trạng hoạt động.
LED báo lỗi (ERROR): Hỗ trợ chẩn đoán nhanh các sự cố trong hệ thống.
LED Input/Output: Giúp kiểm soát trạng thái của từng kênh I/O dễ dàng.

7. Ứng dụng đa dạng trong công nghiệp

Với những tính năng trên, PLC Mitsubishi FX3G-60MT/DS rất phù hợp với:
Hệ thống điều khiển Servo & Step motor (băng tải, máy CNC, robot công nghiệp).
Hệ thống SCADA và giám sát từ xa.
Dây chuyền sản xuất tự động trong nhà máy.
Điều khiển nhiệt độ, áp suất, lưu lượng trong ngành thực phẩm, dược phẩm.

Mục đích sử dụng PLC Mitsubishi FX3G-60MT/DS

1. Điều khiển hệ thống máy móc tự động

Ứng dụng trong dây chuyền sản xuất, máy đóng gói, máy in, máy dệt, máy ép nhựa.
Kiểm soát băng tải, bơm, quạt, van điện từ theo chương trình lập trình sẵn.
Hỗ trợ điều khiển PID, phù hợp với các hệ thống điều chỉnh nhiệt độ, áp suất, lưu lượng.

2. Điều khiển động cơ Servo & Step motor

Ngõ ra Transistor tốc độ cao (100kHz), phù hợp để điều khiển Servo và Step motor trong:
Máy CNC, máy khắc laser, robot công nghiệp.
Hệ thống điều khiển vị trí, định lượng vật liệu.
Băng tải phân loại hàng hóa, cánh tay robot.

3. Hệ thống giám sát và điều khiển từ xa

Hỗ trợ truyền thông RS-232, RS-485, Modbus RTU, dễ dàng kết nối với HMI, SCADA để giám sát và điều khiển từ xa.
Kết hợp với cảm biến nhiệt độ, cảm biến áp suất, cảm biến tiệm cận để giám sát môi trường, hệ thống sản xuất.

4. Tích hợp trong hệ thống tự động hóa nhà máy

Điều khiển hệ thống sản xuất thực phẩm, nước giải khát, dược phẩm.
Tự động hóa dây chuyền lắp ráp, kiểm tra chất lượng sản phẩm.
Kết nối với biến tần, cảm biến, công tắc từ, màn hình HMI để tạo thành hệ thống hoàn chỉnh.

5. Ứng dụng trong ngành điện & năng lượng

Điều khiển và giám sát hệ thống chiếu sáng thông minh.
Quản lý hệ thống pin năng lượng mặt trời, trạm bơm nước tự động.
Giám sát dòng điện, điện áp, công suất tiêu thụ trong hệ thống điện.

6. Hệ thống an toàn & kiểm soát truy cập

Ứng dụng trong hệ thống kiểm soát cửa, cổng tự động.
Kiểm soát hệ thống cảnh báo, giám sát an ninh trong nhà máy.
Tích hợp với cảm biến hồng ngoại, RFID, camera giám sát để nâng cao tính bảo mật.
