Mô tả sản phẩm

TRAN GIA AUTOMATION chuyên cung cấp & sửa chữa mọi thiết bị tự động hóa như biến tần, PLC Mitsubishi FX3G-60MT/DSS, động cơ AC Servo,…của các hãng như Delta, Omron, Siemens, Samkoon, Fuji,

Giới thiệu chung Mitsubishi FX3G

Model	Mô tả
Điện áp nguồn: 110-220V
FX3G-14MR/ES	8 inputs; 6 relay outputs
FX3G-14MT/ES	8 inputs; 6 transistor outputs (sink)
FX3G-14MT/ESS	8 inputs; 6 transistor outputs (source)
FX3G-24MR/ES	14 inputs; 10 relay outputs
FX3G-24MT/ES	14 inputs; 10 transistor outputs (sink)
FX3G-24MT/ESS	14 inputs; 10 transistor outputs (source)
FX3G-40MR/ES	24 inputs; 16 relay outputs
FX3G-40MT/ES	24 inputs; 16 transistor outputs (sink)
FX3G-40MT/ESS	24 inputs; 16 transistor outputs (source)
FX3G-60MR/ES	36 inputs; 24 relay outputs
FX3G-60MT/ES	36 inputs; 24 transistor outputs (sink)
FX3G-60MT/ESS	36 inputs; 24 transistor outputs (source)
FX3GE-24MR/ES	14 Inputs 10xRelay; 3xAnalog; Ethernet; USB; RS422
FX3GE-24MT/ES	14 Inputs 10xTrans; 3xAnalog; Ethernet; USB; RS422; sink
FX3GE-24MT/ESS	14 Inputs 10xTrans; 3xAnalog; Ethernet; USB; RS422; source
FX3GE-40MT/ES	24 Inputs 16xTrans; 3xAnalog; Ethernet; USB; RS422; sink
FX3GE-40MT/ESS	24 Inputs 16xTrans; 3xAnalog; Ethernet; USB; RS422; source
FX3GE-40MR/ES	24 Inputs 16xRelay; 3xAnalog; Ethernet; USB; RS422
Điện áp nguồn: 24VDC
FX3G-14MR/DS	8 inputs; 6 relay outputs
FX3G-14MT/DS	8 inputs; 6 transistor outputs (Sink)
FX3G-14MT/DSS	8 inputs; 6 transistor outputs (source)
FX3G-24MR/DS	14 inputs; 10 relay outputs
FX3G-24MT/DS	14 inputs; 10 transistor outputs (Sink)
FX3G-24MT/DSS	14 inputs; 10 transistor outputs (source)
FX3G-40MR/DS	24 inputs; 16 relay outputs
FX3G-40MT/DS	24 inputs; 16 transistor outputs (Sink)
FX3G-40MT/DSS	24 inputs; 16 transistor outputs (source)
FX3G-60MR/DS	36 inputs; 24 relay outputs
FX3G-60MT/DS	36 inputs; 24 transistor outputs (Sink)
FX3G-60MT/DSS	36 inputs; 24 transistor outputs (source)
FX3GC-32MT/D	16 inputs(sink) 16 transistor outputs
FX3GC-32MT/DSS	16 inputs(sink/source) 16 transistor outputs (source)
FX3GE-24MR/DS	14 Inputs 10xRelay; 3xAnalog; Ethernet; USB; RS422
FX3GE-24MT/DS	14 Inputs 10xTrans; 3xAnalog; Ethernet; USB; RS422; sink
FX3GE-24MT/DSS	14 Inputs 10xTrans; 3xAnalog; Ethernet; USB; RS422; source
FX3GE-40MR/DS	24 Inputs 16xRelay; 3xAnalog; Ethernet; USB; RS422
FX3GE-40MT/DS	24 Inputs 16xTrans; 3xAnalog; Ethernet; USB; RS422; sink
FX3GE-40MT/DSS	24 Inputs 16xTrans; 3xAnalog; Ethernet; USB; RS422; source

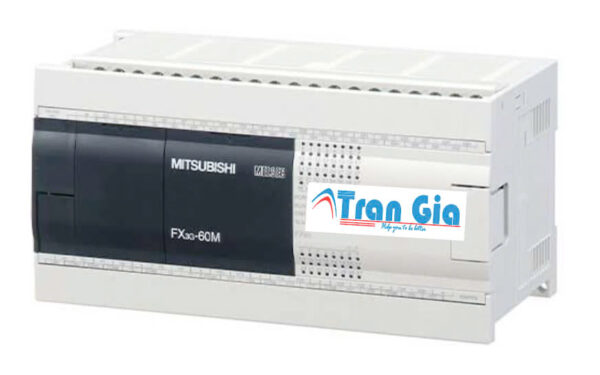

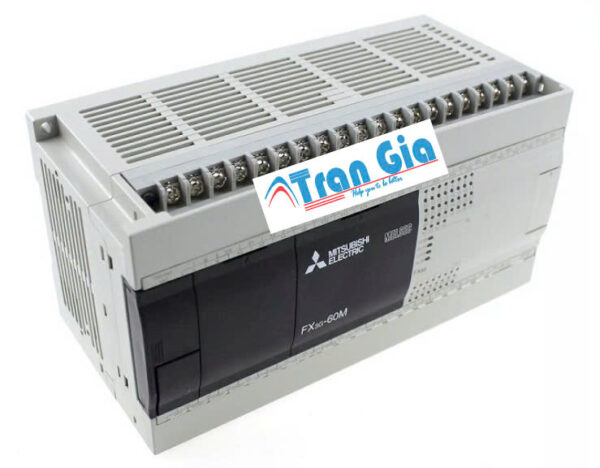

Thông số kỹ thuật PLC Mitsubishi FX3G-60MT/DSS

Model	FX3G-60MT/DSS
Type	FX3G
Power Supply (V)	24
Current Type	DC
Program Memory	32K STEPS
Program Memory Unit	EEPROM
Integrated Digital Inputs	36
Integrated Digital Outputs	24
Output Type	TRANSISTOR
Output Logic	SOURCE
Local I/O Points	128
Local + Remote I/O Points	256
Expandable	YES
Cycle Time LD (ns)	210
Cycle Time MOV (ns)	500
USB	1
RS-422	1
Power Consumption (W)	29
Buffer Battery	OPTION
Protection Class	IP10
Min. Ambient Temperature (°C)	0
Max. Ambient Temperature (°C)	55
Series	MELSEC-F SERIES
Width (mm)	175
Height (mm)	90
Depth (mm)	86
Weight (kg)	0,85

Cấu tạo PLC Mitsubishi FX3G-60MT/DSS

1. Bộ vi xử lý (CPU)

Là trung tâm điều khiển chính, thực hiện xử lý lệnh điều khiển và lưu trữ chương trình.
Hỗ trợ xử lý tốc độ cao với khả năng quét lệnh nhanh, giúp phản hồi nhanh trong các hệ thống tự động.
Bộ nhớ chương trình 32k bước, hỗ trợ các tập lệnh phức tạp cho ứng dụng nâng cao.

2. Ngõ vào/ra số (Digital I/O)

Tổng cộng 60 I/O, gồm:
- 36 ngõ vào số (Input): Kết nối với cảm biến, nút nhấn, công tắc hành trình.
- 24 ngõ ra Transistor (Output): Điều khiển đèn báo, Relay, Servo motor, biến tần.
Loại đầu ra Transistor (MT – Transistor Sink hoặc Source), hỗ trợ tốc độ đóng ngắt nhanh, phù hợp với ứng dụng điều khiển xung tốc độ cao như Servo, Step motor.

3. Cổng truyền thông

RS-232, RS-485, USB hỗ trợ kết nối HMI, SCADA, máy tính.
Hỗ trợ Modbus RTU để giao tiếp với biến tần, Servo, thiết bị ngoại vi khác.
Có thể mở rộng module Ethernet để điều khiển từ xa.

4. Bộ đếm tốc độ cao và phát xung

Hỗ trợ 6 bộ đếm tốc độ cao lên đến 100kHz, phù hợp cho Encoder, cảm biến xung.
Ngõ phát xung tốc độ cao 100kHz hỗ trợ điều khiển Servo motor, Step motor với độ chính xác cao.

5. Bộ nguồn cấp

Nguồn điện DC 24V (DSS – loại sử dụng nguồn DC).
Cung cấp nguồn ổn định cho toàn bộ hệ thống, có bảo vệ quá dòng và ngắn mạch.

6. Bộ nhớ và lưu trữ chương trình

Hỗ trợ EEPROM giúp lưu trữ chương trình mà không bị mất khi mất điện.
Có thể mở rộng bộ nhớ bằng thẻ nhớ để lưu trữ dữ liệu vận hành.

7. Hỗ trợ mở rộng Module

Có thể mở rộng thêm I/O, Analog, Ethernet, CAN, CC-Link tùy theo yêu cầu ứng dụng.
Kết hợp tốt với cảm biến nhiệt độ, biến trở, bộ khuếch đại tín hiệu analog để điều khiển PID.

Đặc điểm nổi bật PLC Mitsubishi FX3G-60MT/DSS

1. Cấu hình mạnh mẽ, tốc độ xử lý cao

Sử dụng CPU thế hệ mới, giúp xử lý chương trình nhanh gấp 2 lần so với dòng FX1N.
Bộ nhớ chương trình 32k bước, hỗ trợ các thuật toán phức tạp như PID, điều khiển xung tốc độ cao.
Bộ đếm tốc độ cao (High-speed Counter) lên đến 100kHz, phù hợp với ứng dụng Encoder, Servo motor.

2. Số lượng I/O lớn, linh hoạt

Tổng 60 I/O, trong đó:
- 36 ngõ vào số (Input): Kết nối cảm biến, công tắc hành trình, nút nhấn.
- 24 ngõ ra Transistor (Output): Điều khiển Servo, Step motor, biến tần, đèn báo.
Loại MT sử dụng Transistor Output, hỗ trợ tốc độ đóng ngắt nhanh, thích hợp với hệ thống điều khiển xung chính xác cao.

3. Hỗ trợ giao tiếp truyền thông đa dạng

Tích hợp sẵn RS-232, RS-485, USB, hỗ trợ kết nối với HMI, SCADA, máy tính.
Hỗ trợ Modbus RTU, có thể điều khiển biến tần, Servo, cảm biến thông minh.
Có thể mở rộng module Ethernet, giúp điều khiển và giám sát từ xa.

4. Điều khiển xung tốc độ cao

Hỗ trợ phát xung tốc độ cao lên đến 100kHz, phù hợp với ứng dụng điều khiển Servo, Step motor.
Đáp ứng tốt các hệ thống cắt laser, CNC, robot, băng tải chính xác cao.

5. Tiết kiệm năng lượng, hoạt động ổn định

Sử dụng nguồn DC 24V, tiết kiệm điện, phù hợp với các hệ thống công nghiệp.
Chống nhiễu điện từ tốt, có khả năng hoạt động ổn định trong môi trường khắc nghiệt.

6. Hỗ trợ mở rộng linh hoạt

Có thể mở rộng thêm I/O, Analog, Ethernet, CAN, CC-Link, giúp tích hợp dễ dàng vào hệ thống lớn.
Hỗ trợ mô-đun mở rộng tín hiệu Analog, phù hợp với hệ thống đo lường, giám sát nhiệt độ, áp suất.

7. Lưu trữ chương trình an toàn

EEPROM lưu trữ chương trình, không bị mất dữ liệu khi mất điện.
Hỗ trợ sao lưu chương trình vào thẻ nhớ, giúp dễ dàng sao chép và phục hồi hệ thống.

Mục đích sử dụng PLC Mitsubishi FX3G-60MT/DSS

1. Điều khiển động cơ Servo & Step motor

PLC FX3G-60MT/DSS có ngõ ra Transistor tốc độ cao, hỗ trợ xung lên đến 100kHz, phù hợp với điều khiển Servo motor & Step motor.
Ứng dụng trong máy CNC, máy cắt laser, máy khắc, máy in 3D, hệ thống robot.
Điều khiển chính xác tốc độ, vị trí, gia tốc của động cơ trong các dây chuyền sản xuất.

2. Ứng dụng trong băng tải và hệ thống đóng gói

Điều khiển tốc độ, hướng di chuyển của băng tải, giúp tối ưu hóa quy trình đóng gói, phân loại sản phẩm.
Kết hợp với cảm biến quang, Encoder để đảm bảo sản phẩm được định vị chính xác.
Ứng dụng trong nhà máy sản xuất thực phẩm, nước giải khát, dược phẩm, điện tử.

3. Điều khiển hệ thống máy dập, cắt, ép, đột lỗ

Hỗ trợ điều khiển thời gian thực, giúp đồng bộ chính xác quá trình cắt, dập, ép trong các dây chuyền sản xuất.
Phù hợp với máy cắt kim loại, máy cắt giấy, máy ép nhựa, máy dập khuôn.

4. Điều khiển hệ thống giám sát & SCADA

PLC có thể kết nối với HMI, SCADA để giám sát dữ liệu, thu thập thông tin sản xuất từ xa.
Hỗ trợ truyền thông RS-232, RS-485, Modbus RTU, dễ dàng tích hợp vào hệ thống nhà máy thông minh (Smart Factory).
Ứng dụng trong hệ thống quản lý năng lượng, dây chuyền sản xuất tự động.

5. Điều khiển hệ thống HVAC (điều hòa, thông gió, bơm nước)

Điều khiển nhiệt độ, độ ẩm, áp suất không khí trong các tòa nhà, nhà xưởng.
Tích hợp với cảm biến nhiệt độ, cảm biến áp suất, đảm bảo môi trường làm việc ổn định.
Tiết kiệm năng lượng trong hệ thống bơm nước, quạt thông gió, điều hòa không khí.

6. Điều khiển hệ thống chiết rót và dây chuyền sản xuất thực phẩm

Hỗ trợ điều khiển bơm, van, cảm biến mức, đảm bảo quá trình chiết rót chính xác trong ngành đồ uống, hóa chất, dầu khí.
Ứng dụng trong máy chiết rót, máy đóng gói tự động, máy trộn nguyên liệu.

7. Ứng dụng trong hệ thống kiểm tra sản phẩm (QC)

Kết hợp với cảm biến quang, camera công nghiệp, giúp kiểm tra lỗi, phân loại sản phẩm tự động.
Ứng dụng trong dây chuyền sản xuất linh kiện điện tử, ô tô, thực phẩm.
