TRAN GIA AUTOMATION chuyên cung cấp & sửa chữa mọi thiết bị tự động hóa như biến tần, Màn hình HMI, PLC Mitsubishi FX3G-60MT/ESS , động cơ AC Servo,…của các hãng như Delta, Omron, Siemens, Samkoon, Fuji,…

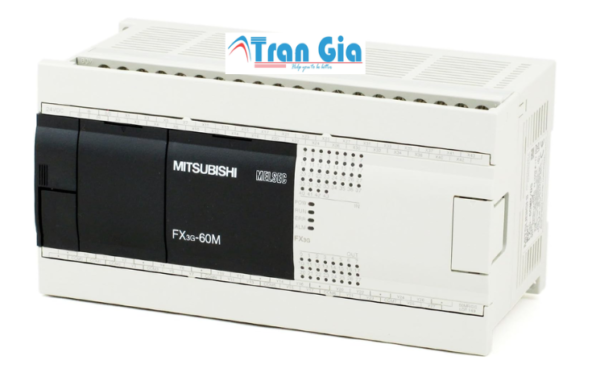

Thông số kỹ thuật PLC Mitsubishi FX3G-60MT/ESS

• Điện áp nguồn cung cấp : 100 – 240 VAC
• Số ngõ vào / ngõ ra : 36 DI / 24 DO
• Loại ngõ ra : Transistor
• Bộ nhớ chương trình: 32.000 bước
• Kết nối truyền thông: RS422 , Hỗ trợ mở rộng Board RS232 , RS485 , Ethernet , CC-link.
• Bộ đếm tốc độ cao: 6 ngõ vào Max 60 kHz
• Phát xung tốc độ cao: 2 chân 100kHZ, 3 chân 100kHz đối với loại 40 và 60I/O, có thể mở rộng thông qua module.
• Tổng I/O: 14 , 24 , 40 , 60 I/O
• Có thể mở rộng lên tới 128 I/O thông qua module hoặc 256 I/O thông qua mạng CC-Link
• Có thể mở rộng I/O.
• Thời gian chu kỳ lệnh LD: 210 ns.
• Thời gian chu kỳ lệnh MOV: 500 ns.
• Cổng USB: 1 cổng.
• Cổng RS-422: 1 cổng.
• Tiêu thụ điện năng: 40 W.
• Pin đệm: Lựa chọn.
• Lớp bảo vệ: IP10.
• Nhiệt độ môi trường tối thiểu: 0°C.
• Nhiệt độ môi trường tối đa: 55°C.
• Thuộc dòng MELSEC-F.

Cấu tạo của PLC Mitsubishi FX3G-60MT/ESS

1. Bộ xử lý trung tâm (CPU Unit)

• CPU Unit của PLC FX3G-60MT/ESS là bộ xử lý trung tâm mạnh mẽ, thực hiện tất cả các phép toán điều khiển và xử lý tín hiệu vào/ra. Nó xử lý các lệnh điều khiển như logic, thời gian và các phép toán số học.
• Thời gian chu kỳ lệnh LD: Khoảng 210 nanoseconds, giúp PLC thực hiện các lệnh điều khiển với tốc độ nhanh và hiệu quả.
• Thời gian chu kỳ lệnh MOV: Khoảng 500 nanoseconds.

2. Bộ nhớ (Memory)

• ROM (Read-Only Memory): Lưu trữ phần mềm hệ thống, firmware, và các cấu hình cài sẵn của PLC.
• RAM (Random Access Memory): Dùng để lưu trữ các chương trình và dữ liệu tạm thời trong quá trình hoạt động của PLC.
• EEPROM: Bộ nhớ không mất dữ liệu khi mất điện, thường dùng để lưu trữ chương trình và dữ liệu quan trọng.

3. Các module I/O (Input/Output Modules)

• I/O cục bộ: FX3G-60MT/ESS có 128 điểm I/O cục bộ hỗ trợ các đầu vào và đầu ra kỹ thuật số (digital I/O). Các module I/O có thể được mở rộng để đáp ứng nhu cầu của hệ thống.
• Có thể mở rộng I/O: Số điểm I/O có thể mở rộng tối đa lên đến 256 điểm (bao gồm cả I/O cục bộ và từ xa) bằng cách sử dụng các module mở rộng.

4. Giao tiếp (Communication)

• Cổng USB: 1 cổng USB dùng để kết nối với máy tính hoặc các thiết bị lập trình khác, giúp dễ dàng lập trình và cấu hình PLC.
• Cổng RS-422: 1 cổng RS-422 dùng để giao tiếp với các thiết bị ngoại vi hoặc hệ thống khác trong mạng công nghiệp.

5. Nguồn cung cấp (Power Supply)

• PLC yêu cầu nguồn cấp là 24V DC và có tiêu thụ điện năng khoảng 40W. PLC này sử dụng nguồn cung cấp điện ổn định để hoạt động.

6. Pin đệm (Backup Battery)

• PLC FX3G-60MT/ESS có pin đệm (lựa chọn) để duy trì dữ liệu trong bộ nhớ khi mất điện, giúp bảo vệ chương trình và dữ liệu quan trọng.

7. Lớp bảo vệ (Protection Class)

• Lớp bảo vệ của PLC là IP10, giúp bảo vệ các bộ phận bên trong PLC khỏi tiếp xúc trực tiếp, nhưng không chống bụi hay nước, vì vậy cần lắp đặt trong môi trường khô ráo và sạch sẽ.

8. Nhiệt độ môi trường hoạt động

• Nhiệt độ môi trường tối thiểu: 0°C
• Nhiệt độ môi trường tối đa: 55°C
• PLC có thể hoạt động trong dải nhiệt độ này, giúp đảm bảo hoạt động ổn định trong môi trường công nghiệp.

9. Khả năng mở rộng

• PLC có khả năng mở rộng I/O và các module khác như module tương tự, module giao tiếp, giúp dễ dàng thích ứng với các ứng dụng yêu cầu cao trong công nghiệp.

10. Kích thước và trọng lượng

• PLC FX3G-60MT/ESS có kích thước nhỏ gọn và trọng lượng nhẹ, giúp dễ dàng lắp đặt trong các tủ điện và không chiếm nhiều diện tích.

Đặc điểm nổi bật của PLC Mitsubishi FX3G-60MT/ESS

1. Hiệu suất xử lý nhanh

• Thời gian chu kỳ lệnh ngắn: PLC FX3G-60MT/ESS có thời gian chu kỳ lệnh LD (logic cơ bản) là 210 ns và thời gian chu kỳ lệnh MOV (di chuyển dữ liệu) là 500 ns. Điều này giúp PLC xử lý nhanh chóng và hiệu quả các chương trình điều khiển, đáp ứng các yêu cầu về tốc độ trong các ứng dụng công nghiệp.

2. Khả năng mở rộng linh hoạt

• Mở rộng I/O: FX3G-60MT/ESS có thể mở rộng số điểm I/O, hỗ trợ tối đa 256 điểm I/O (bao gồm cả I/O cục bộ và từ xa). Điều này giúp đáp ứng nhu cầu của các hệ thống phức tạp và thay đổi theo yêu cầu của ứng dụng.

3. Giao tiếp đa dạng

• Cổng USB: PLC có 1 cổng USB, cho phép lập trình và cấu hình dễ dàng, giúp kết nối trực tiếp với máy tính hoặc các thiết bị lập trình khác.
• Cổng RS-422: PLC còn có 1 cổng RS-422, hỗ trợ giao tiếp với các thiết bị và hệ thống từ xa, cung cấp khả năng truyền dữ liệu ổn định qua khoảng cách xa trong môi trường công nghiệp.

4. Tiết kiệm năng lượng

• Tiêu thụ điện năng thấp: Với mức tiêu thụ điện năng chỉ khoảng 40W, FX3G-60MT/ESS giúp tiết kiệm năng lượng trong suốt quá trình vận hành, góp phần giảm chi phí vận hành cho các hệ thống điều khiển.

5. Pin đệm bảo vệ dữ liệu

• PLC có pin đệm (lựa chọn), giúp duy trì dữ liệu trong bộ nhớ khi mất điện, bảo vệ chương trình và các thông số quan trọng không bị mất khi xảy ra sự cố về nguồn.

6. Lớp bảo vệ IP10

• Lớp bảo vệ của PLC là IP10, giúp bảo vệ các bộ phận bên trong PLC khỏi các tác động bên ngoài, nhưng không có khả năng chống bụi hay nước. Điều này phù hợp với các môi trường sạch sẽ và khô ráo, thường được sử dụng trong các tủ điện.

7. Dải nhiệt độ hoạt động rộng

• PLC có thể hoạt động ổn định trong môi trường với nhiệt độ từ 0°C đến 55°C, giúp nó thích nghi với các điều kiện môi trường công nghiệp khắc nghiệt.

8. Kích thước nhỏ gọn

• PLC FX3G-60MT/ESS có kích thước nhỏ gọn và trọng lượng nhẹ, dễ dàng lắp đặt trong các không gian hạn chế mà không chiếm quá nhiều diện tích trong tủ điện.

9. Lập trình và bảo trì dễ dàng

• PLC Mitsubishi FX3G-60MT/ESS có thể được lập trình bằng phần mềm GX Works2 hoặc GX Developer, giúp người dùng dễ dàng lập trình, cấu hình và bảo trì hệ thống một cách trực quan và hiệu quả.

10. Ứng dụng đa dạng

• FX3G-60MT/ESS thích hợp cho các ứng dụng điều khiển trong ngành sản xuất, tự động hóa dây chuyền, điều khiển động cơ, hệ thống chiếu sáng tự động, HVAC, và nhiều ứng dụng công nghiệp khác. Với khả năng mở rộng và tính linh hoạt cao, PLC có thể dễ dàng tích hợp vào các hệ thống tự động hóa hiện có.

Ứng dụng của PLC Mitsubishi FX3G-60MT/ESS

1. Điều khiển dây chuyền sản xuất tự động

• Ứng dụng: PLC Mitsubishi FX3G-60MT/ESS có thể được sử dụng trong các dây chuyền sản xuất tự động, chẳng hạn như dây chuyền đóng gói, lắp ráp, kiểm tra chất lượng sản phẩm. Nó có khả năng xử lý nhanh các lệnh điều khiển cho các thiết bị như băng tải, máy ép, máy đóng gói và máy kiểm tra.
• Lợi ích: Tăng hiệu suất sản xuất, giảm thiểu sai sót do con người và tối ưu hóa quá trình sản xuất.

2. Điều khiển hệ thống động cơ và máy móc

• Ứng dụng: PLC có thể điều khiển các động cơ trong các ứng dụng như hệ thống bơm, quạt, máy trộn, máy nén, và các máy móc công nghiệp khác. Nó có thể điều chỉnh tốc độ động cơ, đảo chiều và bảo vệ động cơ.
• Lợi ích: Tăng hiệu suất và độ bền của thiết bị, tiết kiệm năng lượng và giảm chi phí vận hành.

3. Hệ thống chiếu sáng tự động

• Ứng dụng: PLC FX3G-60MT/ESS có thể được sử dụng để điều khiển hệ thống chiếu sáng tự động trong các tòa nhà, khu công nghiệp hoặc khu vực công cộng. Nó có thể điều chỉnh độ sáng của đèn dựa trên các yếu tố như thời gian hoặc cảm biến ánh sáng.
• Lợi ích: Tiết kiệm năng lượng và giảm chi phí vận hành hệ thống chiếu sáng.

4. Hệ thống HVAC (Heating, Ventilation, and Air Conditioning)

• Ứng dụng: PLC có thể giám sát và điều khiển hệ thống HVAC trong các tòa nhà cao tầng, trung tâm thương mại hoặc các khu vực công nghiệp. Nó có thể kiểm soát nhiệt độ, độ ẩm, và lưu lượng không khí, giúp duy trì môi trường làm việc thoải mái và tiết kiệm năng lượng.
• Lợi ích: Tiết kiệm chi phí năng lượng và duy trì điều kiện làm việc và sinh hoạt tối ưu.

5. Điều khiển thang máy và thang cuốn

• Ứng dụng: FX3G-60MT/ESS có thể điều khiển các hệ thống thang máy và thang cuốn trong các tòa nhà cao tầng và trung tâm thương mại. PLC có thể quản lý quá trình di chuyển của thang, đảm bảo vận hành an toàn và hiệu quả.
• Lợi ích: Tăng độ tin cậy và hiệu suất của hệ thống thang máy và thang cuốn.

6. Điều khiển và giám sát trong các hệ thống xử lý nước thải

• Ứng dụng: PLC có thể được sử dụng trong các hệ thống xử lý nước thải, điều khiển các bơm, van, cảm biến chất lượng nước, và các thiết bị khác trong nhà máy xử lý nước thải.
• Lợi ích: Đảm bảo hệ thống hoạt động liên tục và hiệu quả, bảo vệ môi trường và tiết kiệm chi phí vận hành.

7. Hệ thống đóng gói tự động

• Ứng dụng: PLC FX3G-60MT/ESS có thể điều khiển các máy đóng gói tự động trong ngành chế biến thực phẩm, dược phẩm hoặc bao bì. Nó điều khiển các quá trình như đóng gói, dán nhãn, kiểm tra chất lượng và phân loại sản phẩm.

• Lợi ích: Tăng năng suất và giảm thiểu lỗi trong quá trình đóng gói.

8. Điều khiển robot công nghiệp

• Ứng dụng: FX3G-60MT/ESS có thể được sử dụng để điều khiển các robot công nghiệp trong các quy trình như lắp ráp, hàn, sơn, hoặc các ứng dụng sản xuất tự động khác.
• Lợi ích: Tăng độ chính xác và năng suất, giảm thiểu sự can thiệp của con người trong các công đoạn lặp lại.

9. Điều khiển hệ thống băng tải

• Ứng dụng: PLC có thể điều khiển các hệ thống băng tải trong các nhà máy sản xuất, kho vận và xử lý vật liệu. PLC có thể kiểm soát các băng tải, các thiết bị vận chuyển vật liệu và tối ưu hóa quá trình di chuyển hàng hóa.
• Lợi ích: Tăng hiệu suất, độ chính xác và giảm thiểu thời gian chết trong quá trình vận hành.

10. Hệ thống an ninh và giám sát

• Ứng dụng: PLC có thể được sử dụng trong các hệ thống an ninh để giám sát và điều khiển các thiết bị như cảm biến chuyển động, cửa tự động, báo động và camera giám sát.
• Lợi ích: Tăng cường bảo mật và bảo vệ tài sản trong các khu vực cần sự giám sát liên tục.
