TRAN GIA AUTOMATION chuyên cung cấp & sửa chữa mọi thiết bị tự động hóa như biến tần, Màn hình HMI,PLC Mitsubishi FX3U-32MT/ES, động cơ AC Servo,…của các hãng như Delta, Omron, Siemens, Samkoon, Fuji,…

Thông số kỹ thuật PLC Mitsubishi FX3U-32MT/ES

• Điện áp nguồn cung cấp: 100 – 240 VAC
• Số ngõ vào / ngõ ra : 16 DI / 16 DO
• Loại ngõ ra: Transistor
• Bộ nhớ chương trình: 64000 bước
• Kết nối truyền thông:RS422 ,  hỗ trợ mở rộng Board RS232, RS485, USB, Ethernet, profibus, CAN, CClink
• Bộ đếm tốc độ cao: max. 100kHz, lên tới 200kHz với module chức năng.
• Phát xung tốc độ cao: max 100kHz, lên tới 200kHz hoặc 1Mhz với module chức năng.
• Tổng I/O: 16 / 32 / 48 / 64 / 80 / 128  I/O
• Có thể mở rộng lên tới 256 I/Os thông qua module hoặc 384 I/O thông qua mạng CC-Link
• Có thể mở rộng
• Thời gian chu kỳ LD (ns): 65
• Thời gian chu kỳ MOV (ns): 642
• Cổng RS-422: 1
• Tiêu thụ điện năng (W): 35
• Pin đệm: Có
• Lớp bảo vệ: IP10
• Nhiệt độ môi trường tối thiểu (°C): 0
• Nhiệt độ môi trường tối đa (°C): 55
• Loạt: Dòng MELSEC-F

Lựa chọn CPU Khối cơ bản Mitsubishi FX3U Series

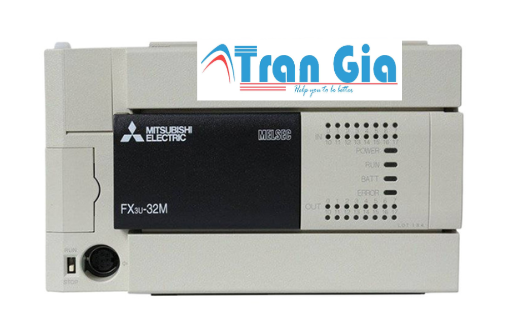

Cấu tạo của PLC Mitsubishi FX3U-32MT/ES

1. Bộ vi xử lý (CPU)

• Chức năng: Bộ vi xử lý là phần trung tâm của PLC, chịu trách nhiệm thực thi các lệnh lập trình và điều khiển các hoạt động của PLC. Bộ vi xử lý của FX3U-32MT/ES có khả năng xử lý nhanh các lệnh, đáp ứng yêu cầu điều khiển thời gian thực.
• Tính năng: Tốc độ xử lý của PLC này rất nhanh, giúp giảm thời gian xử lý và tăng hiệu quả cho các ứng dụng công nghiệp.

2. Cổng vào/ra (I/O)

• I/O kỹ thuật số: FX3U-32MT/ES có tổng cộng 32 điểm I/O cơ bản, bao gồm:
  • 16 điểm đầu vào kỹ thuật số.
  • 16 điểm đầu ra kỹ thuật số.
• Khả năng mở rộng: PLC có khả năng mở rộng thông qua việc gắn thêm các mô-đun I/O mở rộng, cho phép tăng số lượng các đầu vào và đầu ra, đáp ứng nhu cầu điều khiển phức tạp hơn.

3. Cổng giao tiếp (Communication Ports)

• RS-422: PLC FX3U-32MT/ES được trang bị một cổng RS-422 giúp kết nối với các thiết bị ngoại vi, hệ thống truyền thông hoặc các PLC khác trong cùng hệ thống.
• USB (tùy chọn): Cổng USB có thể được trang bị tùy chọn để kết nối với máy tính, phục vụ cho việc lập trình và giám sát PLC dễ dàng hơn.

4. Nguồn cấp

• Nguồn cấp yêu cầu: PLC này yêu cầu nguồn cấp 24V DC để hoạt động.
• Chức năng: Nguồn cấp cung cấp năng lượng cho các mô-đun và các thiết bị ngoại vi được kết nối.

5. Mô-đun mở rộng

• Khả năng mở rộng: FX3U-32MT/ES hỗ trợ mở rộng dễ dàng với nhiều loại mô-đun I/O và mô-đun chức năng như mô-đun analog, mô-đun điều khiển động cơ, mô-đun truyền thông (Ethernet, RS-485), v.v.
• Lợi ích: Giúp hệ thống có thể mở rộng và tùy chỉnh phù hợp với các yêu cầu ứng dụng khác nhau trong công nghiệp.

6. Pin đệm

• Chức năng: PLC được trang bị pin đệm để bảo vệ dữ liệu trong bộ nhớ khi mất nguồn. Điều này đảm bảo rằng các chương trình và dữ liệu quan trọng sẽ không bị mất khi PLC bị tắt hoặc mất điện.
• Lợi ích: Đảm bảo sự ổn định của hệ thống và giảm thiểu sự gián đoạn trong quá trình vận hành.

7. Lớp bảo vệ IP10

• Chức năng: PLC FX3U-32MT/ES có lớp bảo vệ IP10, giúp bảo vệ các mạch bên trong khỏi bụi và các yếu tố môi trường nhẹ. Tuy nhiên, lớp bảo vệ này không bảo vệ khỏi nước hoặc độ ẩm cao.
• Lợi ích: Đảm bảo độ bền và tuổi thọ của PLC trong các môi trường công nghiệp.

8. Nhiệt độ môi trường hoạt động

• Nhiệt độ hoạt động:
  • Tối thiểu: 0°C
  • Tối đa: 55°C
• Lợi ích: PLC có thể hoạt động ổn định trong phạm vi nhiệt độ này, làm cho nó phù hợp với nhiều ứng dụng công nghiệp, từ các nhà máy sản xuất đến các hệ thống ngoài trời.

9. Thời gian chu kỳ

• Thời gian chu kỳ xử lý:
  • LD (Logic Instructions): Khoảng 65 ns
  • MOV (Move Instructions): Khoảng 642 ns
• Lợi ích: Tốc độ xử lý rất nhanh, giúp PLC đáp ứng các ứng dụng yêu cầu thời gian thực và xử lý các lệnh phức tạp mà không gây gián đoạn.

10. Phần mềm lập trình

• Phần mềm lập trình: PLC FX3U-32MT/ES có thể được lập trình thông qua phần mềm GX Works2 hoặc GX Developer, mang lại giao diện người dùng thân thiện và các công cụ mạnh mẽ cho việc lập trình và bảo trì.
• Lợi ích: Giúp lập trình viên dễ dàng cấu hình và điều khiển các ứng dụng tự động hóa công nghiệp.

11. Loạt sản phẩm MELSEC-F

• Chức năng: FX3U-32MT/ES thuộc dòng MELSEC-F của Mitsubishi, một dòng PLC nổi bật với hiệu suất cao, tính linh hoạt và khả năng mở rộng lớn.
• Lợi ích: Dòng sản phẩm MELSEC-F giúp đáp ứng được các yêu cầu của các hệ thống tự động hóa phức tạp, từ sản xuất nhỏ đến các ứng dụng công nghiệp lớn.

Đặc điểm nổi bật của PLC Mitsubishi FX3U-32MT/ES

1. Khả năng mở rộng linh hoạt

• Chức năng: FX3U-32MT/ES có khả năng mở rộng dễ dàng thông qua việc kết nối với các mô-đun I/O, mô-đun điều khiển động cơ, mô-đun truyền thông và các mô-đun chức năng khác.
• Lợi ích: Hệ thống có thể được tùy chỉnh và mở rộng để phù hợp với yêu cầu ứng dụng cụ thể trong các môi trường công nghiệp.

2. Tốc độ xử lý nhanh

• Chức năng: PLC này có thời gian chu kỳ xử lý rất nhanh:
  • Thời gian chu kỳ LD (Logic Instructions): 65 ns.
  • Thời gian chu kỳ MOV (Move Instructions): 642 ns.
• Lợi ích: Tốc độ xử lý nhanh giúp đáp ứng các yêu cầu điều khiển thời gian thực, đặc biệt trong các ứng dụng cần phản hồi nhanh và chính xác.

3. Tiết kiệm năng lượng

• Chức năng: PLC này có mức tiêu thụ năng lượng khá thấp (35 W).
• Lợi ích: Giúp tiết kiệm năng lượng trong quá trình vận hành, đồng thời giảm chi phí vận hành cho các hệ thống tự động hóa công nghiệp.

4. Khả năng kết nối mạnh mẽ

• Cổng RS-422: FX3U-32MT/ES hỗ trợ giao tiếp qua cổng RS-422, giúp kết nối với các thiết bị ngoại vi hoặc các PLC khác trong hệ thống.
• Cổng USB (Tùy chọn): Cổng USB có thể được trang bị để kết nối PLC với máy tính hoặc thiết bị lập trình, giúp việc lập trình và giám sát trở nên dễ dàng và thuận tiện hơn.

5. Pin đệm bảo vệ dữ liệu

• Chức năng: PLC có pin đệm để bảo vệ bộ nhớ khi mất điện, giúp lưu trữ các chương trình và dữ liệu quan trọng.
• Lợi ích: Đảm bảo hệ thống không bị gián đoạn khi mất nguồn và tránh mất dữ liệu, giúp duy trì sự ổn định trong vận hành.

6. Lớp bảo vệ IP10

• Chức năng: FX3U-32MT/ES có lớp bảo vệ IP10, giúp bảo vệ các mạch bên trong khỏi bụi và các yếu tố môi trường nhẹ.
• Lợi ích: Đảm bảo độ bền và tính ổn định của PLC trong các môi trường công nghiệp, nhưng không bảo vệ khỏi nước hoặc độ ẩm cao.

7. Nhiệt độ môi trường rộng

• Chức năng: PLC có thể hoạt động trong dải nhiệt độ từ 0°C đến 55°C.

• Lợi ích: Điều này cho phép FX3U-32MT/ES hoạt động ổn định trong nhiều môi trường công nghiệp, từ các nhà máy sản xuất đến các môi trường ngoài trời có sự thay đổi nhiệt độ lớn.

8. Dòng MELSEC-F

• Chức năng: FX3U-32MT/ES thuộc dòng MELSEC-F, nổi bật với hiệu suất cao và khả năng mở rộng.
• Lợi ích: Dòng sản phẩm này giúp hệ thống tự động hóa vận hành hiệu quả và linh hoạt, đáp ứng các yêu cầu ứng dụng phức tạp.

9. Dễ dàng lập trình và bảo trì

• Phần mềm lập trình: FX3U-32MT/ES có thể được lập trình bằng phần mềm GX Works2 hoặc GX Developer, giúp việc lập trình và bảo trì hệ thống trở nên dễ dàng và nhanh chóng.
• Lợi ích: Giúp giảm thời gian lập trình và nâng cao hiệu quả công việc trong quá trình phát triển và bảo trì hệ thống.

10. Khả năng điều khiển các ứng dụng công nghiệp phức tạp

• Chức năng: FX3U-32MT/ES có thể ứng dụng trong các hệ thống điều khiển công nghiệp phức tạp như dây chuyền sản xuất, điều khiển băng tải, hệ thống HVAC, năng lượng tái tạo, và các hệ thống giám sát.
• Lợi ích: Tính linh hoạt và khả năng mở rộng cho phép PLC này có thể ứng dụng vào nhiều lĩnh vực khác nhau trong tự động hóa công nghiệp.

Ứng dụng của PLC Mitsubishi FX3U-32MT/ES

Điều khiển dây chuyền sản xuất

FX3U-32MT/ES có thể được sử dụng để điều khiển và giám sát các dây chuyền sản xuất tự động trong các nhà máy, giúp tối ưu hóa quy trình sản xuất, giảm thiểu lỗi và tăng hiệu quả.

Điều khiển hệ thống đóng gói

PLC này có thể điều khiển các hệ thống đóng gói tự động trong ngành công nghiệp thực phẩm, dược phẩm hoặc bao bì, giúp tăng năng suất và giảm thiểu sự cố trong quá trình đóng gói.

Điều khiển băng tải và hệ thống vận chuyển

FX3U-32MT/ES có thể điều khiển các động cơ băng tải, kiểm soát tốc độ và hướng di chuyển của băng tải trong các hệ thống vận chuyển tự động, giúp vận chuyển nguyên liệu và sản phẩm một cách hiệu quả.

Điều khiển hệ thống HVAC

PLC này có thể được sử dụng trong các hệ thống HVAC (heating, ventilation, and air conditioning) để điều khiển các thiết bị như máy lạnh, quạt, bơm nhiệt, v.v., giúp duy trì môi trường lý tưởng trong các tòa nhà, nhà máy và trung tâm dữ liệu.

Điều khiển quá trình công nghiệp

FX3U-32MT/ES có thể được ứng dụng trong các hệ thống điều khiển quá trình công nghiệp, như sản xuất hóa chất, thực phẩm, nước giải khát, hoặc xử lý nước thải, giúp giám sát và điều chỉnh các yếu tố như nhiệt độ, áp suất, lưu lượng.

Ứng dụng trong các hệ thống robot công nghiệp

PLC này có thể điều khiển các robot công nghiệp thực hiện các tác vụ như lắp ráp, hàn, xử lý vật liệu, giúp cải thiện hiệu suất sản xuất và giảm thiểu sự can thiệp của con người trong các công việc lặp đi lặp lại.

Hệ thống giám sát và thu thập dữ liệu (SCADA)

FX3U-32MT/ES có thể tích hợp vào các hệ thống SCADA để giám sát và thu thập dữ liệu từ các thiết bị công nghiệp, giúp người vận hành theo dõi các thông số và đưa ra quyết định điều khiển kịp thời.

Điều khiển trong các hệ thống năng lượng tái tạo

PLC này có thể được sử dụng trong các hệ thống năng lượng tái tạo như năng lượng mặt trời hoặc gió, giúp giám sát và điều khiển các bộ chuyển đổi điện (inverters), bộ điều khiển và các thiết bị liên quan.

Hệ thống quản lý tòa nhà (BMS)

FX3U-32MT/ES có thể được sử dụng trong các hệ thống quản lý tòa nhà (BMS) để điều khiển các hệ thống chiếu sáng, an ninh, HVAC và các thiết bị điện trong tòa nhà, giúp tối ưu hóa việc sử dụng năng lượng và tăng hiệu quả vận hành.

Điều khiển các ứng dụng trong công nghiệp chế biến thực phẩm

PLC có thể được ứng dụng trong các hệ thống chế biến thực phẩm, từ việc trộn nguyên liệu, nấu chín đến đóng gói sản phẩm, giúp đảm bảo chất lượng sản phẩm và tối ưu hóa quy trình sản xuất.
