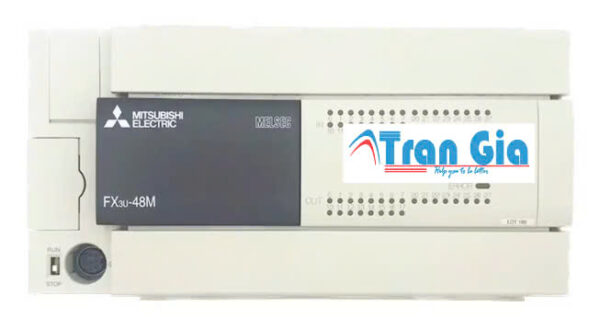

Thông số kỹ thuật PLC Mitsubishi FX3U-48MR/DS

• Điện áp nguồn cung cấp: 24 VDC
• Số ngõ vào / ngõ ra : 24 DI / 24 DO
• Loại ngõ ra: Relay
• Bộ nhớ chương trình: 64.000 bước
• Kết nối truyền thông: RS422 , hỗ trợ mở rộng Board RS232, RS485, USB, Ethernet, CC-Link.
• Bộ đếm tốc độ cao: 8 ngõ vào max 100 Khz.
• Phát xung tốc độ cao: 3 chân phát xung max 100 Khz, lên tới 200kHz hoặc 1Mhz với module chức năng.
• Tổng I/O: 16, 32, 48, 64, 80, 128 I/O
• Có thể mở rộng lên tới 256 I/O thông qua module hoặc 384 I/O thông qua mạng CC-Link

Cấu tạo PLC Mitsubishi FX3U-48MR/DS

1. Bộ xử lý (CPU)

• Tốc độ xử lý cao: Thời gian thực hiện lệnh cơ bản là 0.065 µs, đảm bảo đáp ứng nhanh các ứng dụng yêu cầu xử lý thời gian thực.
• Bộ nhớ chương trình: Dung lượng lớn lên đến 64.000 bước, cho phép lưu trữ và thực thi các chương trình phức tạp.
• Bộ nhớ dữ liệu: Dung lượng lớn dùng để lưu trữ các giá trị tạm thời, dữ liệu và thông số điều khiển.

2. Nguồn cấp

• Nguồn điện sử dụng: AC 100-240V.
• Nguồn cấp nội bộ: Cung cấp điện áp 24V DC cho các thiết bị ngoại vi như cảm biến.

3. Số lượng ngõ vào/ra (I/O)

• Tổng số I/O: 48 kênh.
  • Ngõ vào số (Digital Inputs): 24 kênh.
    • Hỗ trợ các tín hiệu ON/OFF từ các cảm biến, công tắc, nút nhấn.
    • Điện áp đầu vào: 24V DC.
  • Ngõ ra số (Relay Outputs): 24 kênh.
    • Loại ngõ ra: Relay.
    • Công suất tải: 2A tại 250V AC hoặc 30V DC.
    • Điều khiển các thiết bị tải như động cơ, đèn, rơle, van điện từ.

4. Khả năng mở rộng

• Mô-đun mở rộng I/O: Có khả năng kết nối với các mô-đun mở rộng để tăng số lượng I/O nếu cần thiết.
• Mô-đun chức năng: Hỗ trợ các mô-đun chức năng như:
  • Mô-đun truyền thông (RS-232, RS-485, Ethernet).
  • Mô-đun điều khiển chuyển động (motion control).
  • Mô-đun analog (đầu vào và đầu ra analog).

5. Cổng giao tiếp

• Cổng mini-USB: Kết nối với máy tính để lập trình và giám sát.
• Cổng RS-422: Kết nối với các thiết bị ngoại vi hoặc mạng truyền thông.
• Hỗ trợ truyền thông mở rộng: Tích hợp truyền thông Modbus RTU, có thể nâng cấp để hỗ trợ các chuẩn truyền thông khác.

6. Bộ đếm tốc độ cao (High-Speed Counters)

• Hỗ trợ các bộ đếm tốc độ cao với tần số lên đến 60 kHz.
• Thích hợp cho các ứng dụng đếm xung từ encoder hoặc cảm biến tốc độ cao.

7. Ngõ phát xung tốc độ cao (High-Speed Pulse Outputs)

• Số lượng: 2 kênh phát xung tốc độ cao.
• Tần số phát xung tối đa: 100 kHz.
• Ứng dụng: Điều khiển động cơ bước hoặc động cơ servo.

8. Hệ thống đèn LED hiển thị

• Đèn LED hiển thị trạng thái ngõ vào/ra giúp người dùng dễ dàng giám sát:
  • RUN: Trạng thái hoạt động của PLC.
  • ERROR: Báo lỗi.
  • I/O LEDs: Hiển thị trạng thái từng ngõ vào/ra.

9. Thiết kế cơ học

• Kích thước nhỏ gọn: Phù hợp để lắp đặt trong các tủ điều khiển.
• Vỏ bảo vệ chắc chắn: Bằng nhựa cao cấp, chống bụi và chống va đập.
• Cách đấu dây: Đầu nối kiểu terminal block dễ dàng tháo lắp và bảo trì.

10. Tích hợp tính năng bảo mật

• Hỗ trợ mã hóa chương trình bằng mật khẩu để bảo vệ dữ liệu và ngăn chặn truy cập trái phép.

11. Khả năng lập trình

• Lập trình bằng phần mềm GX Works2 hoặc GX Developer.
• Hỗ trợ ngôn ngữ lập trình:
  • Ladder Diagram (LD).
  • Instruction List (IL).
  • Structured Text (ST).

12. Các tính năng khác

• Đồng hồ thời gian thực (RTC): Theo dõi thời gian và ngày tháng để sử dụng trong các ứng dụng điều khiển theo thời gian.
• Tích hợp chức năng PID: Điều khiển nhiệt độ, lưu lượng, áp suất, và các biến số khác.
• Chức năng giám sát từ xa: Có thể kết nối với hệ thống SCADA hoặc HMI để giám sát và điều khiển từ xa.

Đặc điểm nổi bật PLC Mitsubishi FX3U-48MR/DS

1. Tốc độ xử lý cao

• Thời gian thực thi lệnh nhanh chóng, đạt 0.065 µs cho mỗi lệnh cơ bản, giúp PLC xử lý các tín hiệu và tác vụ trong thời gian thực một cách hiệu quả, phù hợp với các ứng dụng yêu cầu tốc độ cao và độ chính xác cao.

2. Khả năng mở rộng linh hoạt

• Tổng số I/O: 48 điểm (24 đầu vào số và 24 đầu ra số dạng relay), có thể mở rộng thêm mô-đun I/O nếu cần thiết, đáp ứng được các nhu cầu sử dụng trong các hệ thống điều khiển phức tạp.
• Mô-đun mở rộng: Hỗ trợ kết nối với các mô-đun I/O mở rộng, mô-đun truyền thông, mô-đun điều khiển chuyển động và các mô-đun chức năng khác để nâng cao tính năng và khả năng ứng dụng của hệ thống.

3. Bộ xử lý mạnh mẽ

• Bộ xử lý nhanh chóng với khả năng xử lý dữ liệu lớn và thực thi các chương trình điều khiển phức tạp một cách hiệu quả. PLC này có thể thực hiện các phép toán logic, đếm, điều khiển chuyển động, PID, v.v.

4. Cổng giao tiếp mạnh mẽ

• Cổng mini-USB: Kết nối với máy tính để lập trình và giám sát chương trình PLC.
• Cổng RS-422: Kết nối với các thiết bị ngoại vi hoặc hệ thống mạng truyền thông, hỗ trợ các chuẩn Modbus RTU, Ethernet và các chuẩn giao tiếp công nghiệp khác.

5. Khả năng điều khiển chuyển động

• Hỗ trợ điều khiển chuyển động (motion control), với các tính năng như điều khiển động cơ bước và động cơ servo, đáp ứng các yêu cầu trong các ứng dụng tự động hóa yêu cầu chính xác cao.

6. Bộ đếm tốc độ cao và ngõ phát xung

• Bộ đếm tốc độ cao với tần số lên đến 60 kHz, cho phép giám sát các cảm biến tốc độ cao hoặc encoder.
• Ngõ phát xung tốc độ cao với tần số lên đến 100 kHz, thích hợp cho các ứng dụng điều khiển động cơ bước hoặc động cơ servo.

7. Tích hợp chức năng PID

• Chức năng PID tích hợp cho phép PLC điều khiển các quá trình như nhiệt độ, áp suất, lưu lượng, phù hợp với các ứng dụng tự động hóa yêu cầu điều chỉnh liên tục theo thông số phản hồi.

8. Tiết kiệm không gian

• Kích thước nhỏ gọn và thiết kế tối ưu, giúp tiết kiệm không gian lắp đặt và dễ dàng tích hợp vào các tủ điều khiển công nghiệp.

9. Quản lý và giám sát từ xa

• Hỗ trợ tích hợp với hệ thống SCADA hoặc HMI, cho phép người dùng giám sát và điều khiển từ xa thông qua giao diện người dùng trực quan.

10. Dễ dàng lập trình và bảo trì

• Lập trình dễ dàng thông qua phần mềm lập trình GX Works2 hoặc GX Developer, với giao diện thân thiện và hỗ trợ các ngôn ngữ lập trình như Ladder Diagram (LD), Structured Text (ST), và Instruction List (IL).
• Đèn LED hiển thị trạng thái giúp dễ dàng theo dõi tình trạng hoạt động và lỗi của PLC.

11. Độ tin cậy cao

• PLC Mitsubishi FX3U-48MR/DS được thiết kế với độ bền cao, phù hợp với môi trường công nghiệp khắc nghiệt. Với khả năng chịu tải lớn và tính ổn định cao, thiết bị này có thể hoạt động liên tục mà không gặp phải sự cố lớn.

Mục đích sử dụng PLC Mitsubishi FX3U-48MR/DS

1. Điều khiển các hệ thống tự động hóa

• Ứng dụng trong dây chuyền sản xuất: PLC FX3U-48MR/DS thường được sử dụng trong các dây chuyền sản xuất tự động, giúp điều khiển các thiết bị như băng tải, máy đóng gói, và hệ thống cấp liệu.
• Ứng dụng trong kiểm soát quy trình: Nó có thể điều khiển các quá trình công nghiệp như nhiệt độ, áp suất, lưu lượng, v.v., thông qua việc sử dụng các cảm biến và bộ điều khiển PID tích hợp.

2. Điều khiển chuyển động và máy móc

• Ứng dụng trong điều khiển động cơ và chuyển động: PLC này có thể điều khiển các hệ thống cơ khí chính xác, như điều khiển động cơ bước, động cơ servo hoặc các hệ thống điều khiển chuyển động phức tạp trong các máy công cụ tự động, robot hoặc thiết bị tự động hóa khác.
• Điều khiển bộ phận máy móc: Với khả năng điều khiển bộ đếm tốc độ cao và ngõ phát xung, PLC FX3U-48MR/DS thích hợp cho các ứng dụng yêu cầu điều khiển chính xác về tốc độ và vị trí.

3. Giám sát và điều khiển từ xa

• Hệ thống SCADA và HMI: PLC Mitsubishi FX3U-48MR/DS có thể được tích hợp vào các hệ thống giám sát và điều khiển từ xa như SCADA hoặc HMI (Human-Machine Interface), giúp người vận hành theo dõi và điều khiển hệ thống tự động từ xa.

4. Quản lý và điều khiển quy trình công nghiệp phức tạp

• Ứng dụng trong các nhà máy chế biến và sản xuất: PLC này thích hợp cho các ngành công nghiệp yêu cầu tự động hóa cao như dệt may, thực phẩm và đồ uống, chế tạo, năng lượng, v.v., giúp quản lý các quy trình sản xuất phức tạp, đảm bảo hiệu suất cao và giảm thiểu sự cố.

5. Kiểm soát các thiết bị và máy móc ngoại vi

• Điều khiển các thiết bị ngoại vi: PLC FX3U-48MR/DS có thể kết nối với nhiều loại cảm biến, công tắc, và thiết bị ngoại vi khác, từ đó thực hiện các chức năng điều khiển như bật/tắt thiết bị, giám sát trạng thái, và báo động khi có sự cố.

6. Tích hợp vào hệ thống điều khiển mạng

• Giao tiếp với các hệ thống PLC khác: Với khả năng kết nối và giao tiếp qua các chuẩn truyền thông như RS-422, Ethernet, PLC FX3U-48MR/DS có thể tích hợp vào các mạng PLC để điều khiển và giám sát nhiều thiết bị trong cùng một hệ thống.
