TRAN GIA AUTOMATION chuyên cung cấp & sửa chữa mọi thiết bị tự động hóa như biến tần, Màn hình HMI, PLC Mitsubishi FX3U-64MR/ES, động cơ AC Servo,…của các hãng như Delta, Omron, Siemens, Samkoon, Fuji,…

Mitsubishi FX3G

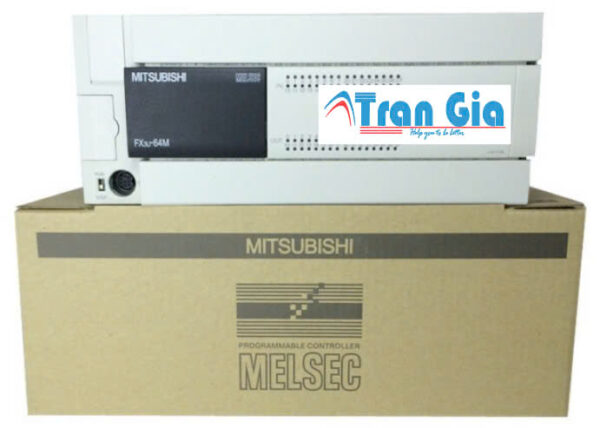

Thông số kỹ thuật PLC Mitsubishi FX3U-64MR/ES

• Điện áp nguồn cung cấp: 100 – 240 VAC
• Số ngõ vào / ngõ ra : 32 DI / 32 DO
• Loại ngõ ra : Relay
• Bộ nhớ chương trình : 64.000 bước
• Kết nối truyền thông: RS422 , Hỗ trợ mở rộng Board RS232, RS485, USB, Ethernet, CC-Link.
• Bộ đếm tốc độ cao: 8 ngõ vào max 100 Khz.
• Phát xung tốc độ cao: 3 chân phát xung max 100 Khz, lên tới 200kHz hoặc 1Mhz với module chức năng.
• Tổng I/O: 16, 32, 48, 64, 80, 128 I/O
• Có thể mở rộng lên tới 256 I/O thông qua module hoặc 384 I/O thông qua mạng CC-Link

Cấu tạo PLC Mitsubishi FX3U-64MR/ES

1. Cấu tạo phần cứng

a. CPU (Central Processing Unit)

• Đây là bộ phận trung tâm điều khiển, xử lý dữ liệu và thực hiện các lệnh lập trình.
• Có bộ nhớ tích hợp để lưu trữ chương trình và dữ liệu:
  • Bộ nhớ chương trình: Lên đến 64k steps.
  • Bộ nhớ dữ liệu: Dành cho các biến và dữ liệu hoạt động.

b. I/O (Input/Output)

• 64 điểm I/O tích hợp:
  • 40 ngõ vào (Input): Nhận tín hiệu từ các cảm biến, công tắc, nút nhấn, v.v.
  • 24 ngõ ra (Output): Điều khiển các thiết bị như relay, van điện từ, động cơ, đèn báo.
• Loại ngõ ra:Ngõ ra Relay (R), cho phép kết nối linh hoạt với nhiều loại tải khác nhau.

c. Nguồn điện

• Điện áp nguồn cấp: 220V AC.
• Tiêu thụ điện năng thấp, phù hợp với nhiều môi trường công nghiệp.

d. Cổng truyền thông

• Cổng mini-DIN 8 chân: Dùng để kết nối với các thiết bị lập trình hoặc mở rộng truyền thông.
• Hỗ trợ các module mở rộng như RS-232, RS-485, Ethernet, v.v.

e. Cổng mở rộng

• Có khe cắm để kết nối với các module mở rộng như:
  • Module I/O mở rộng.
  • Module Analog (AI/AO).
  • Module truyền thông (Ethernet, CAN, v.v.).
  • Module đặc biệt như điều khiển nhiệt độ, điều khiển Servo, v.v.

2. Cấu tạo phần mềm

• Ngôn ngữ lập trình: Chủ yếu sử dụng Ladder Logic (LD), dễ học và sử dụng.
• Phần mềm lập trình:
  • GX Works2: Hiện đại, giao diện thân thiện.
  • GX Developer: Truyền thống và vẫn được hỗ trợ.
• Hỗ trợ lập trình PID, xử lý toán học, logic phức tạp, và nhiều chức năng nâng cao.

3. Đặc điểm nổi bật

• Hiệu suất cao: Xử lý lệnh nhanh và ổn định.
• Mở rộng linh hoạt: Hỗ trợ nhiều module mở rộng cho các ứng dụng khác nhau.
• Tích hợp sẵn chức năng điều khiển vị trí (Positioning): Có thể kết nối với Servo hoặc Stepper Motor.
• Độ bền cao: Thiết kế chắc chắn, hoạt động bền bỉ trong môi trường công nghiệp.

Đặc điểm nổi bật PLC Mitsubishi FX3U-64MR/ESc

1. Hiệu suất cao và khả năng mở rộng

• Tốc độ xử lý nhanh: Thời gian thực thi lệnh tối thiểu chỉ 0.065 µs cho mỗi lệnh cơ bản, giúp đáp ứng các ứng dụng yêu cầu xử lý nhanh.
• Dung lượng chương trình lớn: Có thể lưu trữ đến 64k steps, cho phép thực hiện các ứng dụng phức tạp.
• Mở rộng linh hoạt:
  • Hỗ trợ kết nối với các module I/O mở rộng.
  • Tích hợp dễ dàng với các module Analog, Truyền thông, Điều khiển vị trí (Servo).
  • Kết nối tối đa lên đến 384 I/O khi sử dụng các module mở rộng.

2. Tích hợp chức năng điều khiển tiên tiến

• Điều khiển vị trí (Positioning): Hỗ trợ điều khiển Servo hoặc Stepper Motor với tốc độ cao và độ chính xác cao.
• Tích hợp sẵn cổng điều khiển tốc độ xung: Lên đến 100kHz, phù hợp cho các ứng dụng cần điều khiển động cơ hoặc thiết bị chính xác.
• Hỗ trợ PID: Điều khiển PID tích hợp, dễ dàng sử dụng trong các ứng dụng điều khiển nhiệt độ, áp suất hoặc dòng chảy.

3. Đa dạng kết nối và giao tiếp

• Tích hợp sẵn cổng RS-422 để kết nối với HMI, máy tính hoặc các thiết bị khác.
• Hỗ trợ các module truyền thông bổ sung:
  • RS-232, RS-485, Ethernet, Profibus, v.v.
• Khả năng kết nối với mạng CC-Link, Modbus, hoặc các hệ thống mạng công nghiệp khác.
• Kết nối nhanh chóng với các màn hình HMI Mitsubishi như GOT series để theo dõi và điều khiển hệ thống.

4. Ngõ ra linh hoạt và an toàn

• Loại ngõ ra Relay: Hỗ trợ các tải khác nhau như động cơ, đèn báo, relay trung gian, hoặc các thiết bị công suất thấp.
• Độ tin cậy cao: Được thiết kế để hoạt động ổn định trong môi trường công nghiệp khắc nghiệt.
• Tích hợp chức năng bảo vệ quá tải và phát hiện lỗi, giảm thiểu rủi ro cho hệ thống.

5. Dễ dàng lập trình và bảo trì

• Hỗ trợ ngôn ngữ lập trình Ladder Logic (LD), dễ sử dụng cho cả người mới bắt đầu và kỹ sư có kinh nghiệm.
• Sử dụng phần mềm lập trình hiện đại:
  • GX Works2: Giao diện trực quan, hỗ trợ các tính năng mạnh mẽ.
  • GX Developer: Phù hợp với các hệ thống truyền thống.
• Tính năng Debug và kiểm tra chương trình, giúp dễ dàng phát hiện và sửa lỗi.

6. Ứng dụng rộng rãi

PLC Mitsubishi FX3U-64MR/ES được sử dụng phổ biến trong nhiều lĩnh vực công nghiệp như:

• Dây chuyền sản xuất tự động: Đóng gói, lắp ráp, dán nhãn.
• Điều khiển động cơ: Servo hoặc Stepper Motor cho các ứng dụng CNC, robot.
• Điều khiển nhiệt độ: Trong hệ thống lò nung, sấy hoặc các ứng dụng yêu cầu kiểm soát nhiệt độ.
• Quản lý năng lượng: Giám sát và tối ưu hóa năng lượng trong các nhà máy.

7. Thiết kế nhỏ gọn và tiết kiệm năng lượng

• Thiết kế compact, phù hợp để lắp đặt trong tủ điện nhỏ gọn.
• Tiêu thụ năng lượng thấp, giúp tiết kiệm chi phí vận hành.

Mục đích sử dụng PLC Mitsubishi FX3U-64MR/ES

1. Điều khiển quy trình sản xuất tự động

• Quản lý dây chuyền sản xuất: Kiểm soát các thiết bị như băng chuyền, băng tải, cánh tay robot, máy đóng gói, và máy lắp ráp.
• Tự động hóa quy trình: Tích hợp các cảm biến và thiết bị đầu cuối để theo dõi và thực hiện các quy trình một cách tự động.

2. Điều khiển động cơ và vị trí

• Điều khiển Servo/Stepper Motor: Với khả năng phát xung tốc độ cao (lên đến 100kHz), PLC này phù hợp cho các ứng dụng điều khiển chuyển động chính xác như:
  • Máy CNC.
  • Robot công nghiệp.
  • Máy cắt laser hoặc máy in 3D.
• Ứng dụng Positioning: Điều khiển các trục để định vị chính xác trong các dây chuyền hoặc thiết bị công nghiệp.

3. Điều khiển và giám sát hệ thống

• Hệ thống SCADA: Kết hợp với HMI (Human Machine Interface) để giám sát và điều khiển các thông số hoạt động.
• Giám sát năng lượng: Quản lý việc tiêu thụ năng lượng của máy móc trong nhà máy.
• Điều khiển thời gian thực: Thực hiện các tác vụ đòi hỏi độ chính xác cao về thời gian, ví dụ:
  • Điều khiển van.
  • Điều chỉnh lưu lượng và áp suất.

4. Điều khiển nhiệt độ và môi trường

• Kiểm soát nhiệt độ: Tích hợp điều khiển PID, PLC này phù hợp cho các hệ thống lò nung, máy sấy, hoặc hệ thống HVAC.
• Điều chỉnh môi trường: Được ứng dụng trong các hệ thống kiểm soát độ ẩm, áp suất và tốc độ gió.

5. Ứng dụng trong hệ thống đóng gói

• Điều khiển các máy đóng gói và kiểm tra sản phẩm.
• Quản lý tốc độ băng tải và phối hợp các hoạt động đóng gói để đảm bảo hiệu quả.

6. Điều khiển tự động trong ngành vận tải

• Điều khiển hệ thống băng tải, thang máy, cổng an ninh, hoặc hệ thống xe dẫn đường tự động (AGV).
• Quản lý hệ thống phân loại sản phẩm tại các nhà kho hoặc sân bay.

7. Hệ thống quản lý nước

• Điều khiển và giám sát các hệ thống bơm, van, và hệ thống xử lý nước thải.
• Ứng dụng trong các nhà máy xử lý nước, hệ thống tưới tiêu thông minh hoặc hệ thống cấp nước.

8. Ứng dụng trong ngành năng lượng

• Quản lý năng lượng tái tạo: Giám sát và điều khiển các hệ thống năng lượng mặt trời hoặc gió.
• Kiểm soát lưới điện nhỏ (Microgrid): Điều phối các nguồn năng lượng và tải tiêu thụ.

9. Hệ thống kiểm tra và đo lường

• Kiểm tra chất lượng sản phẩm trong dây chuyền sản xuất.
• Thu thập dữ liệu từ các cảm biến và thiết bị đo lường để phân tích.

10. Hệ thống an toàn

• Được sử dụng để điều khiển các hệ thống an toàn như:Ngắt khẩn cấp (Emergency Stop).Cảnh báo lỗi và sự cố trong dây chuyền sản xuất.
• Quản lý các thiết bị báo động và bảo vệ máy móc khỏi quá tải hoặc lỗi hoạt động.
