Cách đấu nối và lập trình PLC Mitsubishi FX3U-64MR/ES-A (32 In / 32 Out Relay)

Phần cứng bao gồm nguồn cấp, đầu ra vào đầu vào

• Nguồn cấp: Từ 100 đến 240VAC.
• Đầu vào (X0 – X31): Kết nối công tắc, cảm biến, nút nhấn (24VDC).
• Đầu ra (Y0 – Y31): Kết nối thiết bị điều khiển như đèn, động cơ (relay).

Lập trình cơ bản (Ladder):

Ví dụ: Nhấn nút X0 để bật đèn Y0.
Sao chép mã: SCSS
|—-[ X0 ]—-( Y0 )—-|

Toggle Y1 khi nhấn X1.
Sao chép mã: SCSS
|—-[ X1 ]—-[Toggle]—-( Y1 )—-|

Kết nối với máy tính:

• Sử dụng cáp SC-09 hoặc USB/RS232.
• Sử dụng phần mềm: GX Developer hoặc GX Works2.

Lưu ý: Cần kiểm tra kỹ các đầu nối và phải đảm bảo thật sự an toàn, trước hết cần phải kiểm tra các chương trình lập trình sau đó mới tiến hành vận hành.

Kết nối với máy tính:

• Sử dụng cáp SC-09 hoặc USB/RS232.
• Sử dụng phần mềm: GX Developer hoặc GX Works2.

Lưu ý: Cần kiểm tra kỹ các đầu nối và phải đảm bảo thật sự an toàn, trước hết cần phải kiểm tra các chương trình lập trình sau đó mới tiến hành vận hành.

Thông số kỹ thuật PLC Mitsubishi FX3U-64MR/ES-A (32 In / 32 Out Relay)

• Tên sản phẩm: Thông số kỹ thuật PLC Mitsubishi FX3U-64MR/ES-A.
• Tên thương hiệu: Mitsubishi.
• Bộ nhớ chương trình: 64000 bước.
• Loại hiện đại: AC.
• Đầu ra/ vào kỹ thuật số tích hợp: 32.
• Điểm I/O cục bộ/ cục bộ + từ xa: 256 điểm.
• Lớp bảo vệ: IP 10.
• Nhiệt độ hoạt động: 0 – 55°C.
• Kiểu: FX3U.
• Thời gian chu kỳ LD/ MOV: 65/ 642 ns.
• RS-422: 1.
• Loại đầu ra: RELAY
• USB: OPTION
• Series: MELSEC-F SERIES.
• Tiêu thụ điện năng: 45W.
• Kích thước: 220x90x86mm.
• Khối lượng: 1kg.

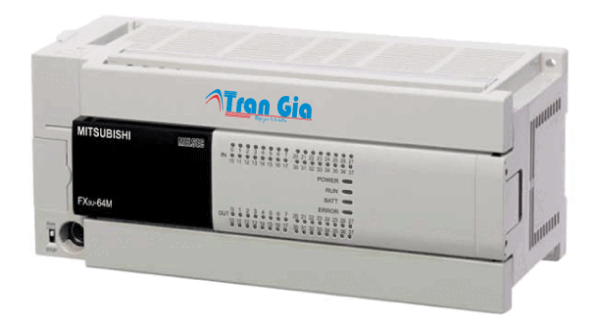

Cấu tạo PLC Mitsubishi FX3U-64MR/ES-A (32 In / 32 Out Relay)

1. Kích thước và kiểu dáng

• Thiết kế nhỏ gọn:Kích thước: 130mm (H) × 90mm (W) × 86mm (D) (kích thước có thể thay đổi chút ít theo phiên bản cụ thể).Dạng khối gắn tủ điện (DIN Rail hoặc gắn ốc vít), phù hợp cho không gian hẹp.
• Vật liệu vỏ ngoài: Nhựa chống cháy, bền bỉ, chịu được môi trường công nghiệp khắc nghiệt.

2. Cấu hình I/O

• Ngõ vào (Input):
  • Tổng cộng 32 đầu vào số (Digital Input).
  • Loại tín hiệu: 24V DC (PNP/NPN có thể cấu hình).
  • Mỗi đầu vào có đèn LED chỉ báo trạng thái hoạt động.
• Ngõ ra (Output):
  • Tổng cộng 32 đầu ra Relay.
  • Loại relay: NO (Normally Open).
  • Dòng tải tối đa: 2A/đầu ra, tổng cộng 8A/nhóm.
  • Có khả năng điều khiển trực tiếp các thiết bị như đèn, relay trung gian, hoặc động cơ công suất thấp.

3. Bộ vi xử lý (CPU)

• Tốc độ xử lý cao: Thời gian thực hiện lệnh cơ bản chỉ 0.065 µs/lệnh, đảm bảo điều khiển nhanh và chính xác.
• Bộ nhớ chương trình: Dung lượng lưu trữ lên đến 64k Steps, phù hợp với các ứng dụng phức tạp.

4. Cổng kết nối và giao tiếp

• Cổng giao tiếp tích hợp:RS-422: Kết nối với HMI hoặc các thiết bị khác.
• Hỗ trợ mở rộng:Module truyền thông như RS-232, RS-485, Ethernet, CAN, Profibus.Khả năng kết nối với mạng công nghiệp như CC-Link, Modbus, hoặc MELSEC.
• Khả năng mở rộng I/O: Lên đến 384 điểm I/O thông qua các module mở rộng.

5. Bộ nguồn

• Nguồn cấp:Điện áp: 100-240V AC.Tiêu thụ công suất: Khoảng 35W, tiết kiệm năng lượng.
• Chức năng bảo vệ: Tích hợp mạch bảo vệ chống quá tải, ngắn mạch.

6. Chức năng điều khiển

• PID tích hợp: Điều khiển PID giúp quản lý nhiệt độ, áp suất, hoặc lưu lượng.
• Điều khiển Positioning:Điều khiển tốc độ xung lên đến 100kHz, phù hợp với Servo hoặc Stepper Motor.Hỗ trợ điều khiển đa trục (Multi-axis).
• Đồng hồ thời gian thực (RTC): Theo dõi thời gian cho các ứng dụng cần quản lý thời gian chính xác.

7. Tích hợp chỉ báo và bảo vệ

• Đèn LED trạng thái: Hiển thị trạng thái của các ngõ vào/ra, nguồn, lỗi hệ thống.
• Cơ chế bảo vệ:Bảo vệ chống quá dòng và ngắn mạch ở đầu ra.Tự động ngắt khi xảy ra lỗi.

8. Hỗ trợ lập trình

• Phần mềm lập trình:
  • GX Works2: Dễ sử dụng, giao diện hiện đại.
  • GX Developer: Tương thích với hệ thống truyền thống.
• Ngôn ngữ lập trình: Hỗ trợ Ladder Logic (LD), SFC, hoặc các ngôn ngữ chuyên dụng của Mitsubishi.
• Chức năng Debug: Kiểm tra chương trình, giúp phát hiện lỗi nhanh chóng.

9. Mở rộng thêm

• Hỗ trợ các module mở rộng:
  • Analog: Module AI/AO để đọc tín hiệu dòng, áp.
  • Module nhiệt độ: Đo và điều khiển nhiệt độ.
  • Truyền thông: Module giao tiếp RS-485 hoặc Ethernet.
  • Module đo xung tốc độ cao: Phù hợp cho các ứng dụng đếm xung.

10. Ứng dụng

• Dây chuyền sản xuất tự động hóa.
• Điều khiển động cơ Servo hoặc Stepper.
• Hệ thống quản lý năng lượng.
• Hệ thống giám sát và điều khiển HVAC.
• Hệ thống đóng gói, kiểm tra sản phẩm.

Đặc điểm nổi bật PLC Mitsubishi FX3U-64MR/ES-A (32 In / 32 Out Relay)

1. Hiệu suất cao

• Tốc độ xử lý nhanh:
  • Thời gian thực hiện lệnh cơ bản chỉ 0.065 µs/lệnh, đáp ứng các ứng dụng đòi hỏi tốc độ và độ chính xác cao.
• Khả năng xử lý phức tạp:
  • Dung lượng bộ nhớ lớn (64k Steps) cho phép thực hiện các chương trình lớn và phức tạp.
  • Tích hợp khả năng điều khiển logic, điều khiển vị trí và xử lý dữ liệu.

2. Cấu hình I/O mạnh mẽ

• Số lượng I/O:
  • 32 ngõ vào số (Digital Input): Hỗ trợ tín hiệu 24V DC, tương thích với hầu hết các cảm biến công nghiệp.
  • 32 ngõ ra Relay (Digital Output): Điều khiển các thiết bị như động cơ, đèn báo, van điện từ, với dòng tải tối đa 2A/đầu ra.
• Đèn LED chỉ báo:Mỗi ngõ vào/ra đều có đèn LED để dễ dàng theo dõi trạng thái hoạt động.

3. Khả năng mở rộng linh hoạt

• Hỗ trợ kết nối với nhiều module mở rộng I/O, module analog, và module truyền thông, nâng tổng số điểm I/O lên đến 384 điểm.
• Tích hợp giao tiếp với các mạng công nghiệp như:CC-Link, Modbus, Ethernet, và CANopen.
• Dễ dàng kết nối với HMI (màn hình cảm ứng) hoặc các thiết bị ngoại vi thông qua cổng RS-422.

4. Tích hợp chức năng điều khiển nâng cao

• Điều khiển vị trí (Positioning):Phát xung tốc độ cao lên đến 100kHz, phù hợp với các ứng dụng điều khiển Servo và Stepper Motor.Hỗ trợ điều khiển nhiều trục (Multi-axis).
• Điều khiển PID tích hợp:Quản lý các ứng dụng điều khiển nhiệt độ, áp suất hoặc lưu lượng với độ chính xác cao.
• Chức năng RTC (Real-Time Clock):Giám sát và điều khiển các tác vụ theo thời gian thực, phù hợp cho các ứng dụng yêu cầu quản lý thời gian.

5. Độ bền cao và tiết kiệm năng lượng

• Vật liệu bền bỉ:Vỏ làm từ nhựa chống cháy, chịu được môi trường công nghiệp khắc nghiệt.
• Tiết kiệm năng lượng:Tiêu thụ điện năng thấp, khoảng 35W, giúp giảm chi phí vận hành.
• Khả năng bảo vệ:Bảo vệ ngõ ra chống quá dòng và ngắn mạch.Đảm bảo hoạt động ổn định trong các điều kiện biến động của nguồn cấp.

6. Dễ lập trình và vận hành

• Phần mềm lập trình:GX Works2 hoặc GX Developer: Giao diện thân thiện, hỗ trợ các công cụ Debug mạnh mẽ.
• Ngôn ngữ lập trình đa dạng:Hỗ trợ Ladder Logic (LD), SFC, và các ngôn ngữ đặc trưng của Mitsubishi.
• Tính năng mô phỏng:Kiểm tra chương trình trên phần mềm trước khi áp dụng thực tế, giảm thiểu lỗi.

7. Ứng dụng đa dạng

• Tự động hóa dây chuyền sản xuất: Điều khiển băng chuyền, máy đóng gói, hệ thống lắp ráp.
• Điều khiển chuyển động: Ứng dụng trong máy CNC, robot công nghiệp.
• Hệ thống quản lý năng lượng: Giám sát và tối ưu hóa năng lượng trong các nhà máy.
• Điều khiển môi trường: Quản lý nhiệt độ, độ ẩm, và áp suất trong hệ thống HVAC hoặc nhà kính.

8. Hỗ trợ tiêu chuẩn công nghiệp

• Tiêu chuẩn CE và UL: Đảm bảo an toàn và tương thích với các hệ thống quốc tế.
• Khả năng tương thích cao:Hoạt động tốt với các cảm biến, thiết bị truyền động và HMI từ Mitsubishi và các thương hiệu khác.

Mục đích sử dụng PLC Mitsubishi FX3U-64MR/ES-A (32 In / 32 Out Relay)

1. Điều khiển dây chuyền sản xuất

• Ứng dụng phổ biến:Điều khiển và đồng bộ hóa các hoạt động trên băng chuyền, hệ thống đóng gói, lắp ráp tự động.Tối ưu hóa tốc độ, giảm thiểu lỗi trong dây chuyền sản xuất.
• Ví dụ:Sản xuất thực phẩm và đồ uống: Điều khiển hệ thống đóng chai, dán nhãn.Ngành công nghiệp điện tử: Điều khiển robot lắp ráp linh kiện.

2. Điều khiển chuyển động (Motion Control)

• Điều khiển chính xác vị trí, tốc độ và gia tốc của các thiết bị như:Servo Motor và Stepper Motor trong máy CNC, máy in, và robot công nghiệp.
• Ứng dụng:Các máy gia công cơ khí như phay, tiện, cắt laser.Hệ thống máy móc cần điều khiển nhiều trục (multi-axis).

3. Quản lý và điều khiển hệ thống năng lượng

• Ứng dụng:Quản lý chiếu sáng thông minh trong nhà máy, khu công nghiệp.Điều khiển và giám sát hiệu quả tiêu thụ năng lượng của động cơ, thiết bị công nghiệp.
• Lợi ích:Giảm chi phí vận hành nhờ tối ưu hóa nguồn điện sử dụng.

4. Hệ thống quản lý môi trường

• Quản lý và kiểm soát các thông số:Nhiệt độ, áp suất, độ ẩm, và lưu lượng khí trong các ứng dụng HVAC (hệ thống sưởi, thông gió, điều hòa).
• Ví dụ:Quản lý nhiệt độ trong lò sấy hoặc nhà kính.Điều khiển hệ thống thông gió trong các nhà máy sản xuất.

5. Điều khiển hệ thống bơm và van công nghiệp

• Quản lý hoạt động của hệ thống bơm, van trong các lĩnh vực:Xử lý nước thải, cấp nước sạch.Hệ thống phòng cháy chữa cháy tự động.
• Ví dụ:Điều chỉnh lưu lượng nước trong hệ thống tưới tiêu tự động.Giám sát và điều khiển áp suất trong các đường ống công nghiệp.

6. Ứng dụng trong ngành vận tải

• Điều khiển hệ thống băng tải, cẩu trục trong các kho hàng hoặc cảng biển.
• Giám sát và tối ưu hóa hoạt động logistics tự động.

7. Quản lý hệ thống sản xuất thông minh

• Ứng dụng trong nhà máy thông minh (Smart Factory):Tích hợp với hệ thống SCADA để giám sát và điều khiển toàn bộ dây chuyền sản xuất.Thu thập và phân tích dữ liệu từ các cảm biến, đưa ra các quyết định tự động.

8. Điều khiển hệ thống tự động hóa dân dụng

• Ứng dụng trong building automation:Quản lý ánh sáng, an ninh, hệ thống điều hòa không khí trong các tòa nhà hoặc trung tâm thương mại.

9. Ứng dụng trong các ngành công nghiệp khác

• Ngành thực phẩm và đồ uống:Điều khiển máy trộn, máy sấy, máy đóng gói tự động.
• Ngành dược phẩm:Kiểm soát dây chuyền sản xuất thuốc, đóng gói viên nén.
• Ngành hóa chất:Điều khiển quy trình pha trộn hóa chất theo tỷ lệ chính xác.
