TRAN GIA AUTOMATION chuyên cung cấp & sửa chữa mọi thiết bị tự động hóa như biến tần, bộ lập trình PLC, động cơ AC Servo,…của các hãng như Delta, Omron, Siemens, Samkoon, Fuji,

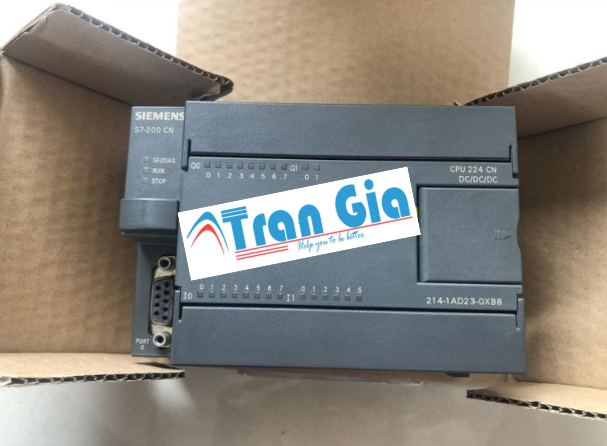

Thông số kỹ thuật của PLC Siemens S7-200 CPU 224CN DC/DC/DC

• Sản phẩm: PLC Siemens S7-200 CPU 224CN DC/DC/DC
• Mã hàng: 6ES7 214-1AD23-0XB8
• Nguồn cấp: 24 VDC
• Nguồn phụ có sẵn: Max. 24VDC 280mA
• Ngõ vào: 14 vào DC, dạng sink/source (0V/24VDC)
• Ngõ ra: 10 ngõ ra Transistor, dạng source (24VDC)
• Mở rộng tối đa: 256 I/O (7 module)
• Cổng giao tiếp: 1 RS-485 port
• Bộ nhớ chương trình (Program size): 8192 bytes
• Backup (super cap): 100 hours typical (70 hours min. at 40°C)
• Tốc độ xử lý lệnh cơ bản: 0.22 µs per instruction
• High-Speed Counters: 6 counters total
• Single phase: 6 at 30 kHz
• Two phase: 4 at 20 kHz
• Phát xung:
• 2 ngõ, tần số max 20 kHz (DC outputs only)
• Có chức năng thời gian thực
• Timers: 256 total timers
• 4 timers (1 ms)
• 16 timers (10 ms)
• 236 timers (100 ms)
• Counters: 256 (backed by super capacitor or battery)

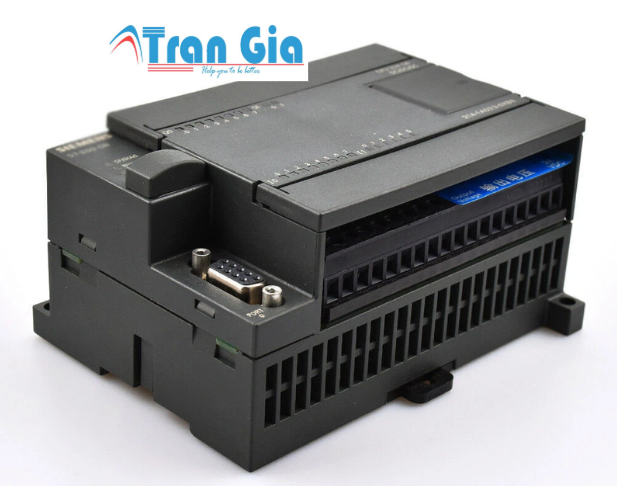

Cấu tạo của PLC Siemens S7-200 CPU 224CN DC/DC/DC

1. Nguồn cấp và Bộ xử lý trung tâm

• Nguồn cấp 24VDC, có mạch bảo vệ chống quá áp, ngắn mạch.
• Bộ vi xử lý tốc độ cao, thời gian xử lý 1024 lệnh nhị phân ~ 0.37ms.
• Hỗ trợ PID Control, 4 ngắt phần cứng.
• Bộ nhớ: 12KB chương trình, 8KB dữ liệu.

2. Đầu vào/ra số và khả năng mở rộng

• Tích hợp sẵn: 14 ngõ vào số (DI), 10 ngõ ra số (DO).
• Ngõ vào nhận tín hiệu từ cảm biến, nút nhấn; ngõ ra điều khiển relay, đèn, contactor.
• Mở rộng tối đa: 94 DI / 74 DO và 28 AI / 7 AO hoặc 0 AI / 14 AO.

3. Khả năng giao tiếp và kết nối

• Có cổng RS-485 (PPI/MPI) để kết nối HMI, máy tính, PLC khác.
• Hỗ trợ mở rộng Profibus DP qua module gắn ngoài.

4. Bộ đếm tốc độ cao và đèn LED trạng thái

• 6 bộ đếm tốc độ cao, tần số lên đến 60kHz.
• Đèn LED hiển thị trạng thái nguồn, RUN/STOP, lỗi hệ thống và trạng thái I/O.

5. Thiết kế khung vỏ

• Vỏ nhựa công nghiệp chịu nhiệt, chuẩn bảo vệ IP20.
• Kích thước: 120 mm (rộng) × 80 mm (cao) × 62 mm (sâu).

Đặc điểm của PLC Siemens S7-200 CPU 224CN DC/DC/DC

1. Nguồn cấp 24VDC, an toàn và dễ sử dụng

• Phù hợp với môi trường công nghiệp hiện đại, tiết kiệm điện, dễ phối hợp với các cảm biến và thiết bị 24VDC thông dụng.

2. Tích hợp sẵn nhiều I/O số

• 14 đầu vào số (DI) và 10 đầu ra số (DO) trên CPU.
• Đáp ứng tốt cho các ứng dụng điều khiển nhỏ gọn, không cần thêm module ngay từ đầu.

3. Khả năng mở rộng linh hoạt

• Có thể mở rộng tối đa lên đến 168 I/O số hoặc 35 I/O analog.
• Dễ dàng nâng cấp hệ thống khi nhu cầu tăng lên mà không phải thay CPU.

4. Xử lý nhanh, ổn định

• Thời gian xử lý 1024 lệnh nhị phân chỉ 0.37 ms, rất phù hợp cho các yêu cầu điều khiển nhanh và chính xác.

5. Tích hợp chức năng PID Control

• Điều khiển nhiệt độ, áp suất, lưu lượng… chuẩn xác ngay trong CPU mà không cần mua thêm module riêng biệt.

6. Hỗ trợ Profibus DP (mở rộng)

• Giao tiếp với các thiết bị ngoại vi, biến tần, HMI… qua mạng Profibus dễ dàng và chuyên nghiệp.

Ứng dụng của PLC Siemens S7-200 CPU 224CN DC/DC/DC

1. Điều khiển máy móc tự động đơn giản

• Máy đóng gói sản phẩm.
• Máy chiết rót chất lỏng, máy dán nhãn.
• Máy cắt tự động theo chiều dài.

2. Điều khiển băng tải công nghiệp

• Quản lý tốc độ băng tải, đếm sản phẩm, điều khiển dừng/khởi động theo cảm biến.
• Điều phối nhiều băng tải nhỏ nối tiếp trong dây chuyền sản xuất.

3. Hệ thống điều khiển nhiệt độ và PID

• Điều khiển nhiệt độ lò sấy, lò nung.
• Điều khiển áp suất trong hệ thống bơm, nồi hơi bằng PID tích hợp.

4. Ứng dụng trong lĩnh vực HVAC

• Quản lý vận hành quạt thông gió, máy lạnh công nghiệp, hệ thống điều hòa trung tâm.

5. Hệ thống bơm nước và xử lý nước

• Điều khiển bơm nước theo mức nước trong bồn chứa.
• Tự động chuyển đổi bơm dự phòng, báo lỗi bơm.

6. Hệ thống đếm và phân loại sản phẩm

• Đếm số lượng sản phẩm ra khỏi dây chuyền.
• Phân loại sản phẩm theo kích thước, trọng lượng (kết hợp sensor).
