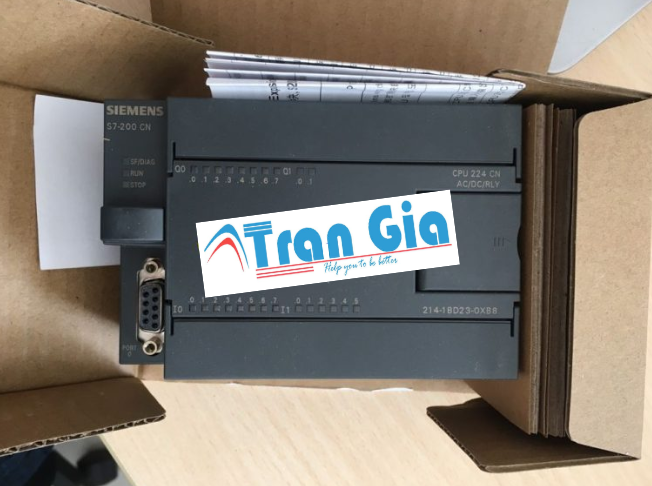

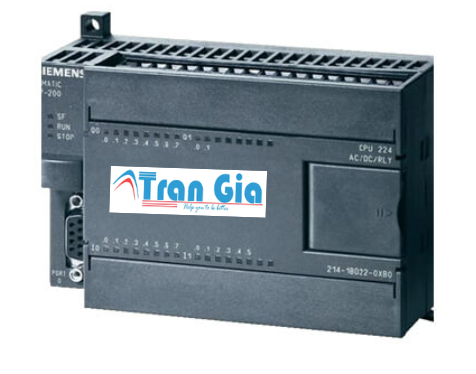

Thông số kỹ thuật của PLC Siemens S7-200 CPU224 AC/DC/RLY

• Sản phẩm: PLC Siemens S7-200 CPU224 AC/DC/RLY
• Nguồn cung cấp: 220 VAC
• Cấu hình I/O: 14 DI / 10 DO
• Số đầu vào/ra số cực đại (nhờ lắp ghép thêm Modul số mở rộng): DI/DO/MAX: 94 / 74 / 168
• Số đầu vào/ra tương tự (nhờ lắp ghép thêm Modul Analog mở rộng): AI/AO/MAX: 28 / 7 / 35 hoặc 0 / 14 / 14
• Bộ nhớ chương trình: 12KB
• Bộ nhớ dữ liệu: 8KB
• Profibus DP extendable.
• Điều khiển PID: Có
• Phần mềm: Step 7 Micro/WIN
• Thời gian xử lý 1024 lệnh nhị phân: 0.37ms
• Bit memory/Counter/Timer: 256/256/256
• Bộ đếm tốc độ cao: 6 x 60 kHz
• Bộ đếm lên/xuống: Có
• Ngắt phần cứng: 4
• IP 20
• Kích thước (WxHxD): 120 x 80 x 62 mm

Cấu tạo của PLC Siemens S7-200 CPU224 AC/DC/RLY

1. Nguồn cấp (Power Supply Section)

• Nguồn cấp: AC 85-264V (50/60 Hz) cho hệ thống PLC.
• Nguồn phụ: DC 24V, cung cấp năng lượng cho các thiết bị ngoại vi hoặc module mở rộng.
• Mạch bảo vệ: Có chức năng bảo vệ quá áp, ngắn mạch đầu vào nguồn.

2. Bộ xử lý trung tâm (CPU – Central Processing Unit)

• Vi xử lý: Bộ vi xử lý tốc độ cao giúp xử lý các lệnh logic và số học trong thời gian ngắn.
• Bộ nhớ chương trình: 8KB
• Bộ nhớ dữ liệu: 4KB
• Thời gian xử lý lệnh: Thời gian xử lý lệnh rất nhanh, cho phép hệ thống điều khiển đáp ứng linh hoạt và chính xác.
• Backup (Super Capacitor): Dữ liệu sẽ được lưu trữ trong 100 giờ khi mất điện, đảm bảo không mất thông tin quan trọng.

3. Khối đầu vào/đầu ra (I/O Section)

• Ngõ vào:
  • 14 ngõ vào số (DI): Dùng để nhận tín hiệu từ các cảm biến, nút nhấn, công tắc, v.v.
  • **Các ngõ vào có thể cấu hình kiểu sink hoặc source tùy vào yêu cầu hệ thống.
• Ngõ ra:
  • 10 ngõ ra Relay (DO): Dùng để điều khiển các thiết bị ngoại vi như relay, contactor, hoặc các thiết bị cần công suất lớn.
  • Các ngõ ra relay giúp chịu tải cao hơn so với các ngõ ra transistor.

4. Khả năng mở rộng (Expansion Interface)

• Mở rộng tối đa: Có thể mở rộng lên đến 256 I/O (7 module mở rộng).
• PLC có thể mở rộng để đáp ứng nhu cầu các ứng dụng phức tạp hơn, hỗ trợ nhiều loại module I/O khác nhau (bao gồm cả module tương tự và module số).

5. Cổng giao tiếp (Communication Port)

• 1 cổng giao tiếp RS-485 hỗ trợ giao tiếp với các thiết bị ngoài như HMI, SCADA, PLC khác hoặc máy tính thông qua giao thức truyền thông PPI/MPI.

6. Bộ đếm tốc độ cao (High-Speed Counters)

• 4 bộ đếm tốc độ cao có khả năng xử lý tần số lên đến 30 kHz cho các ứng dụng cần đo tốc độ, đếm xung encoder hoặc các máy móc yêu cầu xử lý tín hiệu xung nhanh chóng.

7. Phát xung (Pulse Output)

• 2 ngõ phát xung, hỗ trợ tần số lên đến 20 kHz để điều khiển các thiết bị như servo motor hoặc động cơ bước.

8. Khung vỏ (Housing)

• Vật liệu: Nhựa công nghiệp chịu nhiệt.
• Chuẩn bảo vệ: IP20, giúp bảo vệ thiết bị khỏi bụi lớn, nhưng không có khả năng chống nước.
• Kích thước: 120 mm (rộng) x 80 mm (cao) x 62 mm (sâu).

Đặc điểm của PLC Siemens S7-200 CPU224 AC/DC/RLY

1. Nguồn cung cấp

• Nguồn cấp: 220 VAC, thích hợp với môi trường công nghiệp có nguồn điện AC.
• Nguồn phụ: DC 24V, cung cấp năng lượng cho các module mở rộng và thiết bị ngoại vi.

2. Cấu hình I/O

• 14 ngõ vào số (DI), có thể kết nối với cảm biến, công tắc, nút nhấn, v.v.
• 10 ngõ ra relay (DO), dùng để điều khiển các thiết bị có công suất lớn như motor, bơm, đèn báo.
• Khả năng mở rộng: Tối đa 94 ngõ vào số (DI) và 74 ngõ ra số (DO) (tổng 168 I/O) khi gắn thêm module mở rộng.

3. Bộ nhớ

• Bộ nhớ chương trình: 12KB, đủ lớn để chứa các chương trình điều khiển phức tạp.
• Bộ nhớ dữ liệu: 8KB, dùng để lưu trữ các giá trị biến, thông số của hệ thống.

4. Điều khiển PID

• Điều khiển PID: Tích hợp sẵn trong CPU mà không cần thêm module, hỗ trợ điều khiển chính xác các hệ thống như nhiệt độ, áp suất, lưu lượng, v.v.

5. Giao tiếp

• Cổng Profibus DP: Hỗ trợ mở rộng Profibus DP, giúp kết nối với các hệ thống điều khiển, HMI hoặc các PLC khác qua mạng Profibus.
• Cổng RS-485: Dùng để giao tiếp với các thiết bị khác trong hệ thống như máy tính, HMI, hoặc các PLC khác.

6. Tốc độ xử lý

• Thời gian xử lý: Khoảng 0.37 ms cho 1024 lệnh nhị phân, giúp hệ thống xử lý nhanh chóng và chính xác các lệnh logic và số học.

Ứng dụng của PLC Siemens S7-200 CPU224 AC/DC/RLY

1. Điều khiển dây chuyền sản xuất

• Ứng dụng: PLC S7-200 CPU 224 có thể được sử dụng để điều khiển và giám sát dây chuyền sản xuất trong các nhà máy chế biến, sản xuất linh kiện điện tử, hoặc các ngành công nghiệp chế tạo.
• Lý do: Với 14 ngõ vào số (DI) và 10 ngõ ra số (DO), PLC có thể dễ dàng kết nối với các cảm biến, công tắc và điều khiển các thiết bị ngoại vi như động cơ, băng tải, hoặc máy móc tự động.

2. Hệ thống chiếu sáng tự động

• Ứng dụng: Điều khiển hệ thống chiếu sáng trong các tòa nhà, khu công nghiệp hoặc khu vực công cộng.
• Lý do: Với khả năng điều khiển đầu ra relay, PLC có thể bật/tắt đèn hoặc các thiết bị chiếu sáng theo lịch trình hoặc theo tín hiệu cảm biến, tối ưu hóa hiệu quả năng lượng.

3. Điều khiển hệ thống HVAC (Sưởi ấm, Thông gió và Điều hòa không khí)

• Ứng dụng: Điều khiển các hệ thống HVAC trong các tòa nhà văn phòng, nhà máy, hoặc trung tâm thương mại.
• Lý do: PLC hỗ trợ Điều khiển PID giúp tối ưu hóa các thông số như nhiệt độ, độ ẩm, và lưu lượng không khí để duy trì môi trường thoải mái và tiết kiệm năng lượng.

4. Hệ thống xử lý nước và bơm

• Ứng dụng: Điều khiển các hệ thống bơm nước trong các nhà máy xử lý nước hoặc hệ thống tưới tiêu tự động.
• Lý do: Với khả năng mở rộng lên đến 256 I/O và hỗ trợ ngắt phần cứng, PLC có thể kiểm soát các cảm biến lưu lượng, mức nước và điều khiển các bơm một cách hiệu quả.

5. Hệ thống kiểm soát máy móc và thiết bị

• Ứng dụng: Điều khiển các máy móc và thiết bị trong các dây chuyền sản xuất, máy đóng gói, hoặc các máy chế biến.
• Lý do: 6 bộ đếm tốc độ cao và khả năng phát xung lên đến 20 kHz cho phép điều khiển chính xác các động cơ, encoder hoặc các thiết bị cần xử lý tín hiệu xung.

6. Điều khiển trong ngành thực phẩm và đồ uống

• Ứng dụng: Điều khiển các quá trình trong ngành chế biến thực phẩm và đồ uống, bao gồm trộn, đóng gói, hoặc kiểm tra chất lượng sản phẩm.
• Lý do: Với khả năng xử lý nhanh và khả năng mở rộng các I/O, PLC có thể giám sát và điều khiển các cảm biến và thiết bị trong quá trình sản xuất một cách chính xác và hiệu quả.
