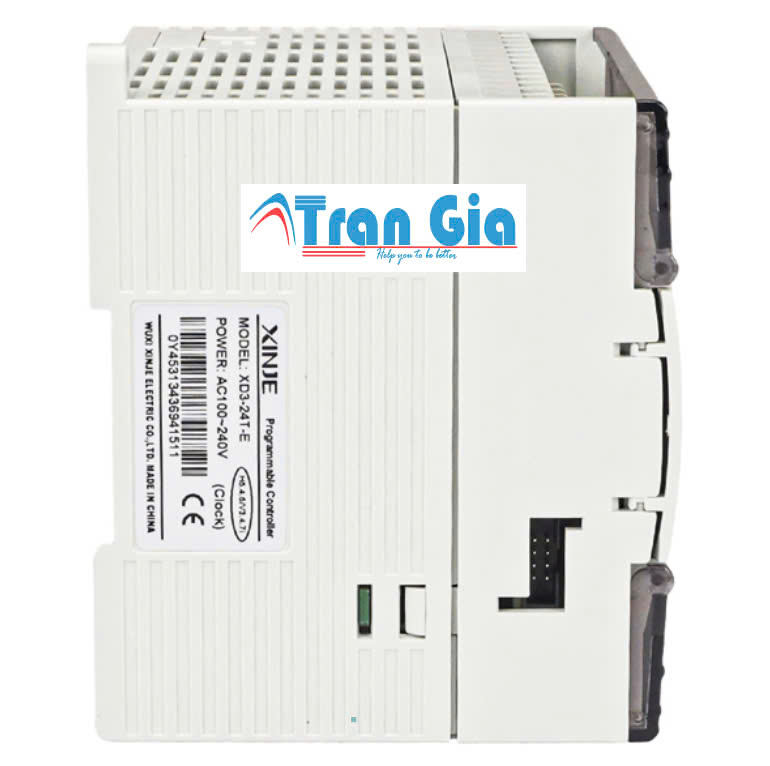

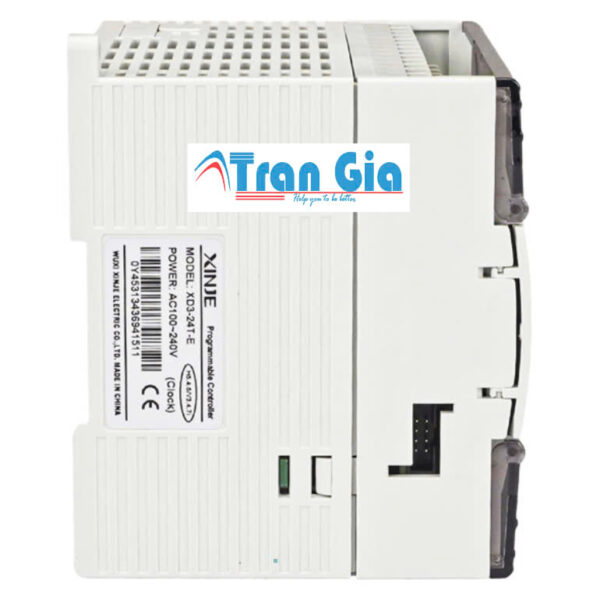

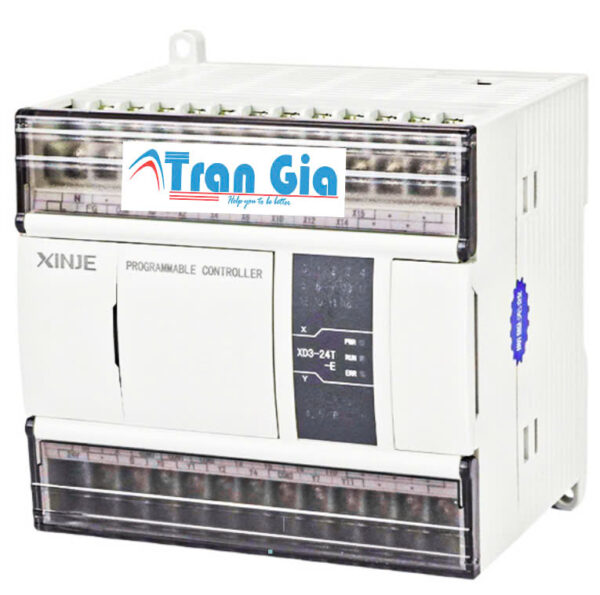

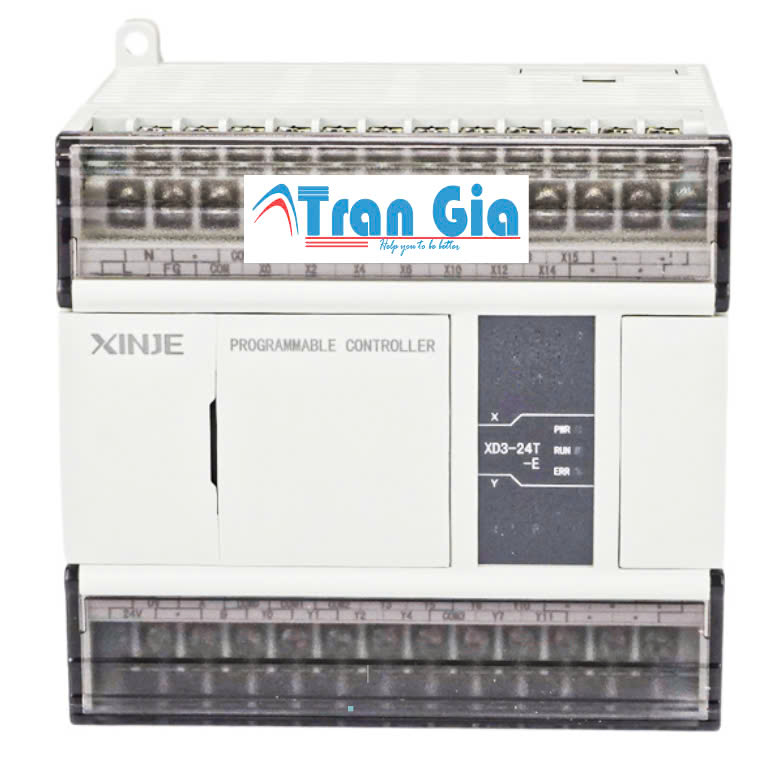

Thông số kỹ thuật PLC Xinje XD3-24T4-E 14 In/10 Out Transistor 220VAC

Cấu tạo PLC Xinje XD3-24T4-E 14 In/10 Out Transistor 220VAC

1. Nguồn cấp (Power Supply)

• Loại nguồn: AC 220V (chấp nhận dải 85~264VAC)

• Chức năng: Cung cấp điện cho toàn bộ hệ thống PLC và có thể cấp nguồn 24VDC (nếu tích hợp) cho cảm biến hoặc thiết bị đầu vào

2. Khối ngõ vào (Digital Inputs)

• Số lượng: 14 ngõ vào số (ký hiệu X0 ~ X13)

• Điện áp vào: 24VDC

• Cách ly: Thường dùng cách ly quang (Opto-isolator) để chống nhiễu và bảo vệ mạch điều khiển

• Chức năng: Nhận tín hiệu từ nút nhấn, công tắc hành trình, cảm biến tiệm cận, cảm biến quang,…

3. Khối ngõ ra (Digital Outputs)

• Số lượng: 10 ngõ ra dạng transistor (ký hiệu Y0 ~ Y9)

• Loại ngõ ra: Transistor NPN (hoặc PNP tùy phiên bản, nhưng thường là NPN)

• Điện áp ra: 5~30VDC

• Dòng chịu tải: Tối đa 0.5A/ngõ

• Chức năng: Điều khiển đèn báo, relay, motor DC, còi báo, van điện từ,…

4. Bộ vi xử lý trung tâm (CPU)

• Vai trò: Điều khiển thực hiện chương trình người dùng, xử lý tín hiệu vào/ra, và quản lý hoạt động của PLC

• Tốc độ xử lý: Nhanh, phù hợp với ứng dụng điều khiển thời gian thực

5. Bộ nhớ

• Loại: EEPROM hoặc Flash

• Dung lượng lưu chương trình: Khoảng 8k~16k steps (tùy phiên bản firmware)

• Không mất dữ liệu khi mất điện

6. Cổng giao tiếp truyền thông

• Tích hợp sẵn: RS232

• Chức năng: Kết nối với máy tính để nạp/lập trình PLC hoặc giao tiếp với thiết bị khác như HMI, biến tần,…

• Giao thức hỗ trợ: Modbus RTU (thường có sẵn)

7. Vỏ bảo vệ

• Chất liệu: Nhựa ABS chịu nhiệt, chống cháy

• Kiểu gắn: Lắp tủ điện theo thanh ray DIN tiêu chuẩn công nghiệp

• Kết nối: Terminal dạng vít chắc chắn, dễ dàng bảo trì và lắp đặt

8. Các chức năng đặc biệt

• Bộ đếm tốc độ cao (High-speed Counter)

• Ngắt (Interrupt)

• Phát xung điều khiển (PTO, PWM) – dùng cho điều khiển motor bước, servo

• Hỗ trợ mở rộng I/O và module analog qua bus nội bộ

Đặc điểm nổi bật PLC Xinje XD3-24T4-E 14 In/10 Out Transistor 220VAC

1. Nguồn cấp trực tiếp 220VAC tiện lợi

• Không cần thêm bộ đổi nguồn ngoài, phù hợp với hệ thống sử dụng điện lưới dân dụng hoặc công nghiệp.

2. Kết hợp I/O số với cấu hình hợp lý

• Có sẵn 14 ngõ vào và 10 ngõ ra transistor, đáp ứng tốt cho các ứng dụng điều khiển quy mô vừa và nhỏ như máy đóng gói, băng tải, máy cắt,…

3. Ngõ ra Transistor tốc độ cao

• Cho phép phát xung tốc độ cao (PTO) để điều khiển motor bước, servo hoặc thiết bị cần phản ứng nhanh.

• Tần số đáp ứng có thể lên đến 10kHz, phù hợp cho ứng dụng yêu cầu tốc độ.

4. Tích hợp cổng truyền thông RS232

• Dễ dàng kết nối với máy tính, HMI, biến tần, hoặc các thiết bị ngoại vi khác.

• Hỗ trợ giao thức Modbus RTU, giúp mở rộng mạng truyền thông công nghiệp.

5. Lập trình bằng phần mềm Xinje XC Developer

• Giao diện trực quan, dễ học, miễn phí, hỗ trợ lập trình bằng Ladder (LD).

• Có thư viện lệnh phong phú, hỗ trợ Timer, Counter, ngắt, và điều khiển xung.

6. Khả năng mở rộng linh hoạt

• Có thể mở rộng thêm I/O hoặc module analog (AI/AO) qua bus mở rộng của hãng Xinje.

7. Hoạt động ổn định, chống nhiễu tốt

• Có cách ly quang học giữa các ngõ vào/ra, giúp giảm nhiễu điện từ và tăng tuổi thọ thiết bị.

• Vỏ nhựa ABS chắc chắn, chịu nhiệt, lắp đặt dễ dàng trên thanh ray DIN chuẩn công nghiệp.

8. Chi phí hợp lý, dễ thay thế

• So với các PLC khác cùng tính năng, Xinje có giá thành cạnh tranh nhưng vẫn đảm bảo chất lượng và độ tin cậy cao.

Mục đích sử dụng PLC Xinje XD3-24T4-E 14 In/10 Out Transistor 220VAC

1. Tự động hóa điều khiển máy móc

• Điều khiển máy đóng gói, máy chiết rót, máy cắt bao bì, máy dán tem, máy ép nhiệt,…

• PLC xử lý tín hiệu từ cảm biến, nút nhấn và xuất tín hiệu điều khiển motor, van, relay,…

2. Điều khiển hệ thống băng tải

• Nhận tín hiệu từ cảm biến vật thể, mắt đọc barcode,…

• Điều khiển motor, dừng chạy theo vị trí, đếm sản phẩm hoặc điều phối hướng chuyển hàng.

3. Ứng dụng trong dây chuyền sản xuất

• Điều phối nhiều công đoạn hoạt động tuần tự hoặc song song trong dây chuyền.

• Giao tiếp với HMI để hiển thị trạng thái, số lượng, cảnh báo lỗi,…

4. Điều khiển hệ thống chiếu sáng, quạt, bơm

• Lập trình bật/tắt đèn, quạt, bơm nước theo thời gian hoặc cảm biến môi trường (nhiệt độ, độ ẩm,…).

• Ứng dụng trong nhà máy, nhà kính, tòa nhà thông minh.

5. Điều khiển hệ thống phân loại – đếm sản phẩm

• Kết hợp cảm biến, cảm biến màu, cảm biến từ để phân loại sản phẩm theo màu, kích thước,…

• Dùng bộ đếm tốc độ cao tích hợp trong PLC để đếm sản phẩm chính xác ở tốc độ cao.

6. Điều khiển motor bước/servo (PTO, PWM)

• Phát xung điều khiển chính xác vị trí và tốc độ của motor bước, servo trong các ứng dụng cần di chuyển cơ cấu chính xác.

7. Kết nối HMI – giám sát và điều khiển từ xa

• Có thể kết nối với HMI qua cổng RS232, giúp người vận hành dễ theo dõi, nhập dữ liệu, điều chỉnh thông số vận hành.
