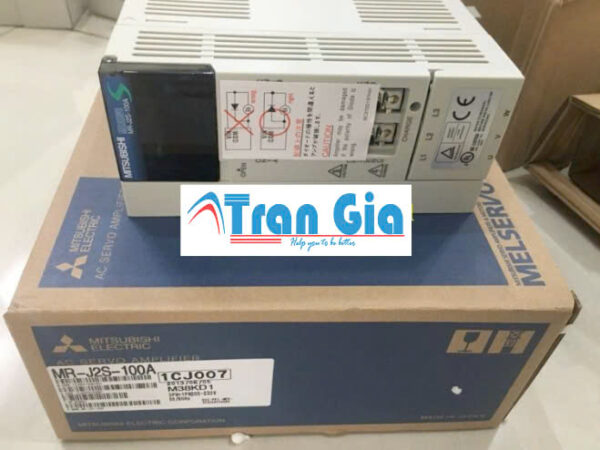

Thông số kỹ thuật Servo Driver Mitsubishi MR-J2S-100A 1kW 200VAC

Cấu tạo Servo Driver Mitsubishi MR-J2S-100A 1kW 200VAC

1. Bộ nguồn (Power Supply Unit)

• Chuyển đổi điện áp xoay chiều (AC) từ lưới điện 200–230VAC sang dạng điện áp một chiều (DC) dùng bên trong mạch điều khiển và cấp nguồn cho các linh kiện nội bộ.

• Cấp điện cho mạch điều khiển và truyền động.

• Có thể tích hợp mạch chống nhiễu và mạch lọc EMI.

2. Bộ biến tần (Inverter Section)

• Chuyển đổi điện áp DC sang dạng xoay chiều 3 pha để cấp cho động cơ servo.

• Dùng các linh kiện bán dẫn công suất như IGBT để điều chế xung (PWM).

• Điều chỉnh tần số và điện áp đầu ra theo yêu cầu điều khiển.

3. Mạch điều khiển (Control Board)

• Là trung tâm xử lý tín hiệu, điều hành toàn bộ quá trình điều khiển:

  • Nhận tín hiệu điều khiển từ hệ thống (PLC, máy CNC…).

  • Xử lý phản hồi từ encoder để tính toán vị trí, tốc độ, mô-men.

  • Điều chỉnh PID để giữ cho động cơ hoạt động ổn định và chính xác.

• Hỗ trợ các chế độ:

  • Vị trí (Position control)

  • Tốc độ (Speed control)

  • Mô-men xoắn (Torque control)

4. Mạch phản hồi (Encoder Feedback Circuit)

• Nhận và xử lý tín hiệu từ encoder 17-bit của động cơ.

• Giám sát vị trí trục quay, tốc độ, và hướng quay theo thời gian thực.

• Dữ liệu phản hồi giúp driver điều chỉnh hoạt động chính xác.

5. Mạch điều khiển tín hiệu I/O

• Gồm các cổng nhận lệnh và xuất tín hiệu trạng thái:

  • Đầu vào xung điều khiển (Pulse train input).

  • Đầu vào analog (tốc độ, mô-men…).

  • Cổng tín hiệu ON/OFF (Servo ON, Alarm Reset…).

  • Tín hiệu ra báo trạng thái (báo lỗi, servo ready…).

6. Cổng truyền thông & cấu hình

• RS-232C hoặc RS-422 để kết nối với phần mềm cấu hình (MR Configurator).

• Cho phép cài đặt thông số, giám sát hoạt động, chẩn đoán lỗi.

7. Mạch bảo vệ (Protection Circuit)

• Bảo vệ driver và động cơ trong các tình huống:

  • Quá dòng, quá áp, quá nhiệt, lỗi encoder, mất pha, ngắn mạch.

• Kích hoạt báo lỗi và ngừng hệ thống nếu xảy ra sự cố.

8. Tản nhiệt (Heatsink & Quạt)

• Tích hợp nhôm tản nhiệt và quạt (nếu có) để giảm nhiệt cho IGBT và bo mạch công suất.

• Giúp duy trì tuổi thọ thiết bị và hoạt động ổn định.

Đặc điểm nổi bật Servo Driver Mitsubishi MR-J2S-100A 1kW 200VAC

1. Hiệu suất cao – Phản hồi nhanh

• Hỗ trợ tần số đáp ứng lên tới 550Hz, giúp hệ thống điều khiển chính xác, mượt và ổn định.

• Khả năng điều khiển tốc độ, vị trí và mô-men xoắn chính xác, phù hợp với các ứng dụng đòi hỏi độ chính xác cao như máy CNC, máy đóng gói.

2. Tương thích với nhiều loại động cơ

• Driver tương thích hoàn hảo với các dòng servo Mitsubishi HC-SFS, HC-KFS, HC-MFS…

• Hoạt động tốt với encoder 17 bit, cho độ phân giải cao khi phản hồi vị trí.

3. Hỗ trợ nhiều chế độ điều khiển

• Position control (Điều khiển vị trí)

• Speed control (Điều khiển tốc độ)

• Torque control (Điều khiển mô-men)

• Linh hoạt trong việc cấu hình theo từng loại ứng dụng máy móc.

4. Tích hợp chức năng tự động dò thông số

• Cho phép tự động nhận dạng và cài đặt thông số phù hợp với động cơ.

• Giúp rút ngắn thời gian cài đặt và giảm sai sót trong vận hành.

5. Dễ dàng cấu hình và giám sát

• Hỗ trợ phần mềm MR Configurator qua cổng RS-232 hoặc RS-422.

• Cho phép:

  • Thiết lập tham số

  • Chẩn đoán lỗi

  • Giám sát hoạt động thời gian thực

6. Bảo vệ toàn diện

• Trang bị nhiều chức năng bảo vệ:

  • Quá dòng

  • Quá áp

  • Quá nhiệt

  • Lỗi encoder

  • Mất pha

• Giúp bảo vệ cả driver và động cơ, tăng tuổi thọ hệ thống.

7. Thiết kế nhỏ gọn, chắc chắn

• Dễ dàng lắp đặt vào tủ điều khiển hoặc hệ thống máy.

• Vỏ kim loại chống nhiễu, có khả năng tản nhiệt tốt.

8. Tiết kiệm năng lượng

• Có khả năng tái sử dụng năng lượng hãm (regenerative energy) khi động cơ giảm tốc, giúp tiết kiệm điện năng và giảm sinh nhiệt.

Mục đích sử dụng Servo Driver Mitsubishi MR-J2S-100A 1kW 200VAC

1. Điều khiển chính xác vị trí, tốc độ và mô-men xoắn
MR-J2S-100A là thiết bị trung gian giữa bộ điều khiển (như PLC, HMI) và động cơ servo. Nó có nhiệm vụ:

• Điều khiển động cơ quay đúng vị trí được lập trình
• Duy trì tốc độ ổn định theo yêu cầu
• Cung cấp mô-men xoắn phù hợp với tải làm việc

2. Ứng dụng trong hệ thống tự động hóa công nghiệp
Driver này được ứng dụng rộng rãi trong:

• Máy CNC (phay, tiện, cắt, khắc laser…)
• Máy đóng gói, máy dán nhãn, chiết rót tự động
• Máy may, máy dệt
• Dây chuyền băng tải tốc độ cao
• Robot công nghiệp (tay máy, AGV)
• Hệ thống phân loại, cấp phôi, cấp liệu

3. Thay thế driver cũ trong hệ thống nâng cấp hoặc bảo trì
MR-J2S-100A là dòng phổ biến, dễ cấu hình và thay thế. Nó thường được sử dụng để:

• Thay thế các bộ điều khiển servo đời cũ
• Bảo trì hệ thống khi driver bị lỗi hoặc xuống cấp

4. Tối ưu hóa hiệu quả vận hành
Nhờ điều khiển chính xác và phản hồi nhanh, driver giúp:

• Giảm thời gian chu kỳ máy
• Nâng cao độ chính xác
• Tiết kiệm điện năng, hạn chế hỏng hóc do sai lệch cơ khí
