QUY TRÌNH TIẾP NHẬN SỬA CHỮA BIẾN TẦN TRAN GIA AUTOMATION

– Nhận sửa tần số khi gặp các sự cố: cảnh báo lỗi, hư nguồn, nổ IGBT, hư cầu chỉnh lưu, hư IC xung kích, lệch pha ra, ngõ ra không áp, cháy điện trở thành, không đóng khởi động động từ, sửa chữa tần số bị lỗi, ….

– Sửa chữa, khôi phục các bo mạch điện tử: Mạch điều khiển trung tâm (Main control board), Mạch điều khiển nguồn công suất (Power board), Mạch kích hoạt (gate drive board), Mạch giao tiếp truyền thông thông tin ( bảng thông tin liên lạc). Trong trường hợp các bo mạch bị cháy nổ, hỏng hóc quá nặng không thể sửa chữa được, TRẦN GIA sẽ nhập các bo mạch chính hãng để thay thế cho khách hàng.

– Thay thế các linh kiện điện tử, linh kiện công suất: Công suất chỉnh lưu (Mô-đun chỉnh lưu), Công suất nghịch lưu (Mô-đun biến tần), Tụ nguồn (Tụ điện), Điện trở về (Điện trở khởi động), …

– Cài đặt chương trình và hệ thống tích hợp: Cài đặt thông số theo yêu cầu (Chế độ hoạt động, Chế độ điều khiển, Thông số hoạt động, Chế độ bảo vệ); Tích hợp thành hệ thống (Hệ thống thiết bị nâng hạ; Hệ thống ống thổi, quạt, điều hòa, thông gió; Hệ băng tải, thang máy, thang cuốn; Dây tắc công nghệ thuật: Xi măng, hóa chất, thực phẩm, nhựa, bao bì, giấy, gỗ,…).

– Hướng dẫn sử dụng máy biến tần, hỗ trợ kỹ thuật sửa tần số trực tuyến miễn phí 24/7.

– Tư vấn thiết kế mô hình phù hợp với từng doanh nghiệp, tích hợp hệ thống và cải tạo hệ thống. Tư vấn cải tiến tiết kiệm năng lượng.

– Cung cấp các loại linh kiện chính hãng linh kiện công suất IGBT, Thyristor, Diode, Transistor, MOSFET, Opto Driver điều khiển, IC chuyên dụng, tụ công suất lớn, điện trở phóng, điện trở xả, điện trở phanh hãm , main board điều khiển tần số, màn hình BOP hiển thị tần số biến tần, …

CÔNG TY CHÚNG TÔI CAM KẾT ĐẢM BẢO CHẤT LƯỢNG KHI SỬA CHỮA BIẾN TẦN TẦN GIA

• ♦ Quy trình thực hiện sửa chữa tần số bạch huyết từ khâu tiếp nhận kiểm tra > báo giá > tiến hành sửa chữa.
• ♦ Bảo đảm linh kiện chính hãng mới 100% từ hãng sản xuất, thay thế linh kiện chính hãng trong sửa chữa tần số có tầm ảnh hưởng quan trọng đến tuổi thọ và công suất của cơ sở đến động sản xuất của nhà máy .
• ♦ Vệ sinh bo mạch truyền tần hoàn toàn miễn phí , biến tần không được làm sạch dẫn đến bụi bẩn xung quanh làm việc nóng động cơ là nguyên nhân gián đoạn cho các tổn hại khác.
• ♦ Kiểm tra tần số miễn phí khi sửa chữa tần số tại công ty chúng tôi (kiểm tra sữa chữa miễn phí khi sửa chữa, kiểm tra không sửa chữa cũng không tính phí kiểm tra tần số phổ >> tất cả các loại máy tần số được kiểm tra trạng thái đều được miễn phí tại công ty của tôi).
• ♦ Nhận được báo giá sửa chữa : đồng ý báo giá được trao đổi nếu khách hàng đồng ý chúng tôi mới tiến hành sửa chữa, kiểm tra xong không sửa chữa chúng tôi sẽ không thu bất kỳ khoản tiền phụ thu nào.

Mã lỗi biến tần Danfoss FC-102, FC-302, VLT 2900, VLT 2800, FC051

WARNING/ALARM 4: AC line phase fault – Lỗi pha đầu vào

Một pha bị thiếu ở phía đầu vào, hoặc mất cân bằng điện áp nguồn quá cao. Thông báo này cũng xuất hiện lỗi trong bộ chỉnh lưu đầu vào trên bộ biến tần. Các tùy chọn được lập trình ở 14-12 Chức năng tại Function at Mains Imbalance

Cách xử lí: Quý khách cần kiểm tra 3 pha đầu vào và kiểm tra tần số của 3 pha đầu vào có đúng với yêu cầu của nhà sản xuất đưa ra chưa.

• WARNING/ALARM 7: Overvoltage và WARNING/ALARM 8: Undervoltage – Lỗi quá áp và thấp áp

Đây là lỗi báo điện áp DC bus quá cao hoặc quá thấp. Khi điện áp AC đầu vào của biến tần Danfoss quá thấp hoặc quá cao sẽ dẫn đến tình trạng điện áp DC Bus sẽ thấp hoặc cao(tỉ lệ với điện áp đầu vào). Nếu như biến tần không lỗi phần cứng chỉ cần reset lỗi lại biến tần có thể sử dụng lại được bình thường.

• WARNING/ALARM 13: Overcurrent – Lỗi quá dòng

Vượt quá giới hạn dòng cực đại của biến tần (khoảng 200% dòng định mức). Tải sốc hoặc tăng tốc nhanh với tải quán tính cao có thể gây ra lỗi này. Nếu chọn điều khiển phanh cơ mở rộng, lỗi có thể được reset lại

Cách xử lí:

Tháo nguồn và kiểm tra xem trục động cơ có thể được quay không. Kiểm tra xem kích thước động cơ phù hợp với bộ biến tần. Kiểm tra các thông số 1-20 đến 1-25 và cài đúng thông số động cơ.

ALARM: 16: Short-circuit – Lỗi ngắn mạch

Lỗi này xuất hiện khi 3 pha của Motor bị chạm hoặc bộ công suất trong biến tần bị chạm. Cần kiểm tra lại 3 pha của Motor, nếu như Motor vẫn tốt thì hãy liên hệ với chúng tôi để sửa chữa.

• ALARM: 14: Ground fault – Lỗi chạm đất

Có dòng điện từ các pha đầu ra xuống mass, hoặc trong cáp giữa bộ biến tần và động cơ hoặc trong chính động cơ. Cần kiểm tra lại 3 pha của Motor ngắn mạch với mass không, hoặc kiểm tra đầu ra U V W của biến tần có bị ngắn mạch với mass.

• ALARM: 25 Internal fan fault

Chức năng cảnh báo quạt là một chức năng bảo vệ bổ sung kiểm tra xem quạt có chạy hoặc có gắn không. Cảnh báo quạt có thể bị vô hiệu hóa trong 14-53 Fan Monitor ([0] Disabled).

Cách xử lí:

Kiểm tra quạt có hoạt động không. Reset lại nguồn cho biến tần và kiểm tra xem quạt có hoạt động nhanh khi khởi động không. Kiểm tra các cảm biến trên tản nhiệt và thẻ điều khiển.

WARNING/ALARM 10: Motor overloaded – Motor bị quá tải

Lỗi này do đông cơ chạy quá tải 100% trong thời gian quá lâu, hoặc do tải quá lớn.

Cách xử lí :

Cho biến tần chạy motor không tải và theo dõi. Kiểm tra xem các thông số động cơ 102-106 được đặt chính xác.

• WARNING/ALARM 36: Overtemperature – Quá nhiệt ở biến tần

Nếu nhiệt độ của tản nhiệt dao động trên 75 ° – 85 ° C, biến tần sẽ cho ra một cảnh báo và động cơ tiếp tục hoạt động. Nếu nhiệt độ của tản nhiệt tăng lên trên 92 – 100 ° C, biến tần sẽ điều chỉnh sẽ ngắt không cho hoạt động nữa. Các lỗi nhiệt độ không thể được thiết lập lại cho đến khi nhiệt độ của tản nhiệt đã giảm xuống dưới 70 ° C.

• WARNING 99: Locked – Khóa điều khiển

Chức năng sử dụng bảng điều khiển bị khóa, cần mở khóa để sử dụng.

TRAN GIA AUTOMATION chuyên cung cấp + sửa chữa và đưa ra bảng mã lỗi đầy đủ và chi tiêt nhất dành cho mọi dòng biến tần

Chúng tôi chuyên Sửa biến tần của các hãng như :  sửa Biến tần ABB, sửa Biến tần Simens,sửa  Biến tần Yaskawa, sửa Biến tần Delta, sửa Biến tần LS, sửa Biến tần INVT, sửa Biến tầnMitsubishi, sửa Biến tần Cutes, sửa Biến tần Lenze, sửa Biến tần Omron, sửa Biến tần Powtech, sửa Biến tần Shihlin, sửa Biến tần Teco, sửa Biến tần Toptech,Biến tần Vacon, sửa Biến tần Toshiba, Biến tần Danfoss, Biến tần Simens, sửa Biến tần Emerson(Control technique), sửa Biến tầnSchindler(Telemecannique),sửa  Biến tần TMEIC,sửa  Biến tần RM5G (Rhymebus), sửa Biến tần KEB, sửa Biến tần Powtran, sửa biến tần Huyndai, sửa Biến tần Innovance, sửa biến tần Senlan, sửa biến tần Hoplip, sửa biến tần ENC, sửa biến tần Kinco, sửa Biến tần SUNYE, sửa Biến tần XINJE,sửa Biến tần  KEWO, sửa Biến tần FULLING,sửa Biến tần  QIROD, sửa Biến tần AMB, sửa Biến tần MBK, sửa Biến tần KINGVTY, sửa Biến tần DELIXI, sửa Biến tần KINCO, sửa Biến tần ENC, sửa Biến tần CHZIRI, sửa Biến tần FOLIIN, sửa Biến tần GTAKE, sửa Biến tần SUNFAR …

Dịch Vụ của Trần Gia Sửa Biến Tần

-Chuyên Nhận sửa chữa biến tần khi gặp các sự cố báo lỗi alarm, hư nguồn, nổ IGBT, hư cầu chỉnh lưu, hư IC xung kích, lệch pha ngõ ra, ngõ ra không có áp, cháy điện trở nồi, không đóng khởi động từ, sửa chữa biến tần bị lỗi, ….

– Sửa chữa, khôi phục các bo mạch điện tử: Mạch điều khiển trung tâm (Main control board), Mạch điều khiển nguồn công suất (Power board), Mạch kích công suất (Gate drive board), Mạch giao tiếp truyền thông (Communication board). Trong trường hợp các bo mạch bị cháy nổ, hư hỏng quá nghiêm trọng không thể sửa chữa phục hồi được

– Thay thế các linh kiện điện tử, linh kiện công suất: Công suất chỉnh lưu (Rectifier Module), Công suất nghịch lưu (Inverter Module), Tụ nguồn (Capacitor), Điện trở mồi (Start resistor), …

– Cung cấp các loại linh kiện chính hãng linh kiện công suất IGBT, Thyristor, Diode, Transistor, MOSFET, Opto Driver điều khiển, IC chuyên dụng, tụ điện công suất lớn, điện trở mồi, điện trở xả, điện trở phanh hãm, main board điều khiển biến tần, màn hình BOP hiển thị của biến tần, …

– Sửa chữa biến tần, khôi phục các bo mạch điện tử: Mạch điều khiển trung tâm (Main control board), Mạch điều khiển nguồn công suất (Power board), Mạch kích công suất (Gate drive board), Mạch giao tiếp truyền thông (Communication board).Trong trường hợp các bo mạch bị cháy nổ, hư hỏng quá nghiêm trọng không thể sửa chữa phục hồi được, CATEC sẽ nhập khẩu các bo mạch chính hãng để thay thế cho khách hàng.

– Thay thế các linh kiện điện tử, linh kiện công suất: Công suất chỉnh lưu (Rectifier Module), Công suất nghịch lưu (Inverter Module), Tụ nguồn (Capacitor), Điện trở mồi (Start resistor), …

– Cài đặt chương trình và tích hợp hệ thống: Cài đặt thông số theo yêu cầu (Chế độ hoạt động, Chế độ điều khiển, Thông số hoạt động, Chế độ bảo vệ); Tích hợp vào hệ thống (Hệ thống thiết bị nâng hạ; Hệ thống bơm, quạt, điều hòa, thông gió; Hệ băng tải, thang máy, thang cuốn; Dây chuyền công nghệ ngành: Xi măng, hóa chất, thực phẩm, nhựa, bao bì, giấy, gỗ, …).

Hiện nay, công ty chúng tôi phân phối nhiều loại máy biến tần và sửa chữa biến tần ABB, sửa biến tần Emerson, Hyundai, Shihlin, INVT,… Tất cả các sản phẩm của chúng tôi đều được bảo hành chính hãng tại trung tâm. Mọi thông tin chi tiết vui lòng liên hệ với chúng tôi để được hỗ trợ kịp thời nhất!

Bảng mã lỗi biến tần Danfoss

Mã Lỗi	Mô Tả (Tiếng Anh)	Diễn Giải (Tiếng Việt)
3	No motor	Không có động cơ
4	Mains phase loss	Mất pha nguồn điện
5	DC link voltage high	Điện áp DC BUS cao
6	DC link voltage low	Điện áp DC BUS thấp
7	DC overvoltage	Quá điện áp DC
8	DC under voltage	Dưới điện áp DC
9	Inverter overload	Biến tần quá tải
10	Motor overload temperature	Nhiệt độ quá tải động cơ
11	Motor thermistor overtemp	Quá nhiệt điện trở động cơ
12	Torque limit	Vượt quá giới hạn mô-men xoắn
13	Over current	Quá dòng
14	Earth (ground) fault	Lỗi tiếp đất
15	Hardware mismatch	Phần cứng không phù hợp
16	Short circuit	Đoản mạch
17	Control word timeout	Mất tín hiệu điều khiển
20	Temp. input error	Lỗi đầu vào cảm biến nhiệt
21	Parameter error	Lỗi tham số
22	Hoist mechanical brake	Phanh cơ cầu trục có lỗi
23	Internal fan fault	Lỗi quạt bên trong
24	External fan fault	Lỗi quạt bên ngoài
25	Brake resistor short circuit	Điện trở phanh bị ngắn mạch
26	Brake resistor power limit	Giới hạn công suất điện trở phanh
27	Brake chopper fault	Lỗi ngắt phanh
28	Brake check failed	Kiểm tra phanh không thành công
29	Heat sink temp	Nhiệt độ tản nhiệt quá cao
30	Motor phase U missing	Thiếu pha động cơ U
31	Motor phase V missing	Thiếu pha động cơ V
32	Motor phase W missing	Thiếu pha động cơ W
33	Inrush fault	Lỗi khởi động (bật nguồn nhiều lần)
34	Fieldbus communication fault	Lỗi giao tiếp fieldbus
35	Option fault	Lỗi tùy chọn
36	Mains failure	Mất nguồn điện
37	Phase imbalance	Mất cân bằng pha
38	Internal fault	Lỗi bên trong
39	Heat sink sensor	Lỗi cảm biến nhiệt tản nhiệt
40	Overload of digital output terminal 27	Quá tải ngõ ra số chân 27

Mã Lỗi	Mô Tả (Tiếng Anh)	Diễn Giải (Tiếng Việt)
41	Digital output 27 fault	Lỗi ngõ ra số chân 27
42	Auto tuning fault	Lỗi tự động dò tham số động cơ
43	Mechanical brake release fault	Lỗi nhả phanh cơ
44	Safe Stop activated	Chức năng dừng an toàn đang hoạt động
45	Safe Stop faulty	Lỗi chức năng dừng an toàn
46	Enclosure switch open	Công tắc vỏ máy mở
47	Ext. interlock open	Khóa liên động ngoài đang mở
48	Ext. trip (Safe Torque Off)	Ngắt bên ngoài (STO – Tắt mô-men an toàn)
49	Encoder signal fault	Lỗi tín hiệu encoder
50	Encoder power supply fault	Lỗi nguồn cấp cho encoder
51	Encoder channel A fault	Lỗi kênh encoder A
52	Encoder channel B fault	Lỗi kênh encoder B
53	Encoder channel Z fault	Lỗi kênh encoder Z
54	Encoder calibration fault	Lỗi hiệu chuẩn encoder
55	Encoder loss	Mất tín hiệu encoder
56	Feedback error	Sai lệch tín hiệu phản hồi
57	Speed mismatch	Không khớp tốc độ giữa đặt và thực tế
58	Positioning error	Lỗi định vị vị trí
59	Synchronization fault	Lỗi đồng bộ
60	Analog input fault	Lỗi đầu vào analog
61	Analog output fault	Lỗi đầu ra analog
62	Digital input fault	Lỗi ngõ vào số
63	Digital output fault	Lỗi ngõ ra số
64	Reference fault	Lỗi tín hiệu đặt tốc độ
65	Communication timeout	Quá thời gian giao tiếp

Mã Lỗi	Mô Tả (Tiếng Anh)	Diễn Giải (Tiếng Việt)
66	Bus communication fault	Lỗi giao tiếp trên bus (mạng nội bộ)
67	Option communication fault	Lỗi giao tiếp với card mở rộng
68	Profibus communication fault	Lỗi giao tiếp Profibus
69	DeviceNet communication fault	Lỗi giao tiếp DeviceNet
70	CAN communication fault	Lỗi giao tiếp CAN
71	Modbus communication fault	Lỗi giao tiếp Modbus
72	Ethernet communication fault	Lỗi giao tiếp Ethernet
73	Fieldbus fault	Lỗi giao tiếp Fieldbus
74	Option module fault	Lỗi module tùy chọn
75	Memory fault	Lỗi bộ nhớ
76	Parameter checksum fault	Lỗi kiểm tra tổng tham số
77	Firmware fault	Lỗi phần mềm điều khiển
78	Configuration fault	Lỗi cấu hình
79	Incompatible option	Tuỳ chọn không tương thích
80	Internal fault	Lỗi nội bộ biến tần
81	Internal power supply fault	Lỗi nguồn bên trong
82	Watchdog timeout	Watchdog timeout – hệ thống không phản hồi
83	Fan fault	Lỗi quạt làm mát
84	Thermistor fault	Lỗi cảm biến nhiệt (PTC/NTC)
85	Brake resistor fault	Lỗi điện trở hãm
86	Brake chopper fault	Lỗi mạch hãm
87	Motor phase fault	Lỗi pha động cơ
88	Motor thermal fault	Lỗi quá nhiệt động cơ
89	Current imbalance	Dòng điện mất cân bằng
90	Control card fault	Lỗi bo điều khiển
91	Power card fault	Lỗi bo công suất
92	DC link ripple too high	Gợn sóng điện áp DC quá cao
93	Inrush fault	Lỗi dòng khởi động
94	Ground fault	Lỗi chạm đất
95	Residual current fault	Lỗi dòng rò
96	Short circuit fault	Lỗi ngắn mạch
97	Mains monitoring fault	Lỗi giám sát nguồn cấp
98	Phase loss fault	Lỗi mất pha
99	Temperature sensor fault	Lỗi cảm biến nhiệt độ

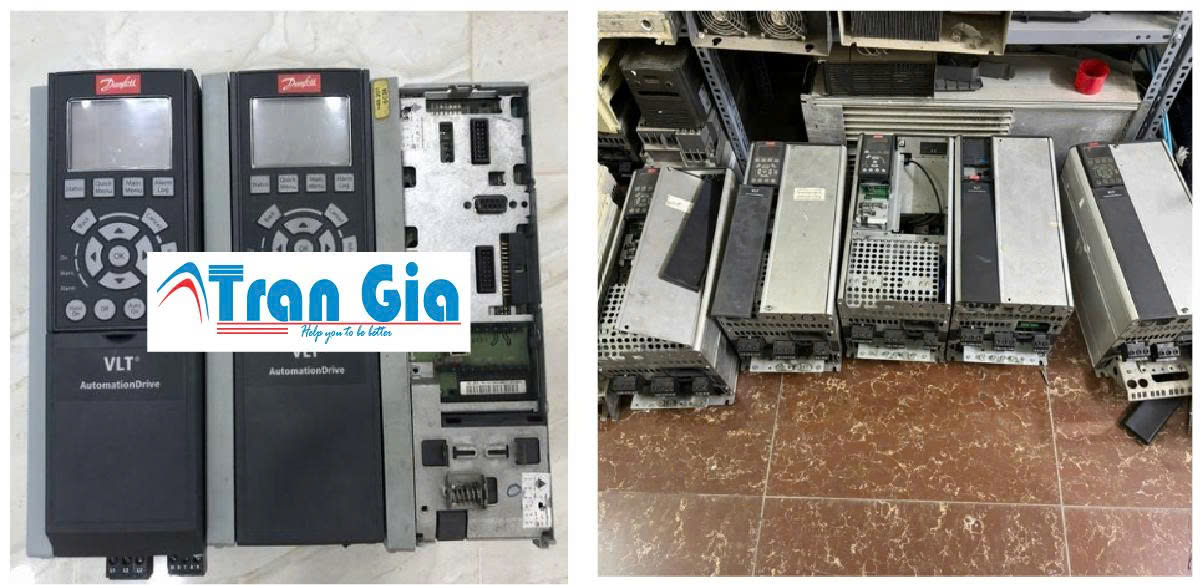

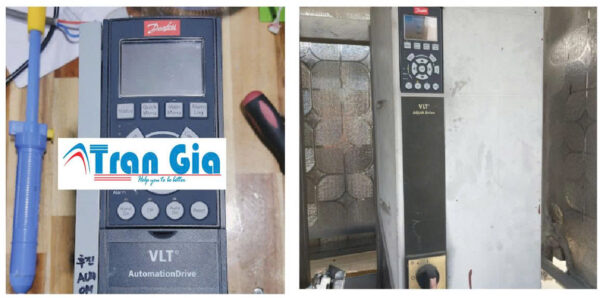

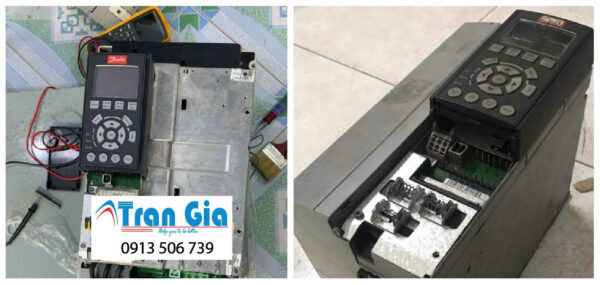

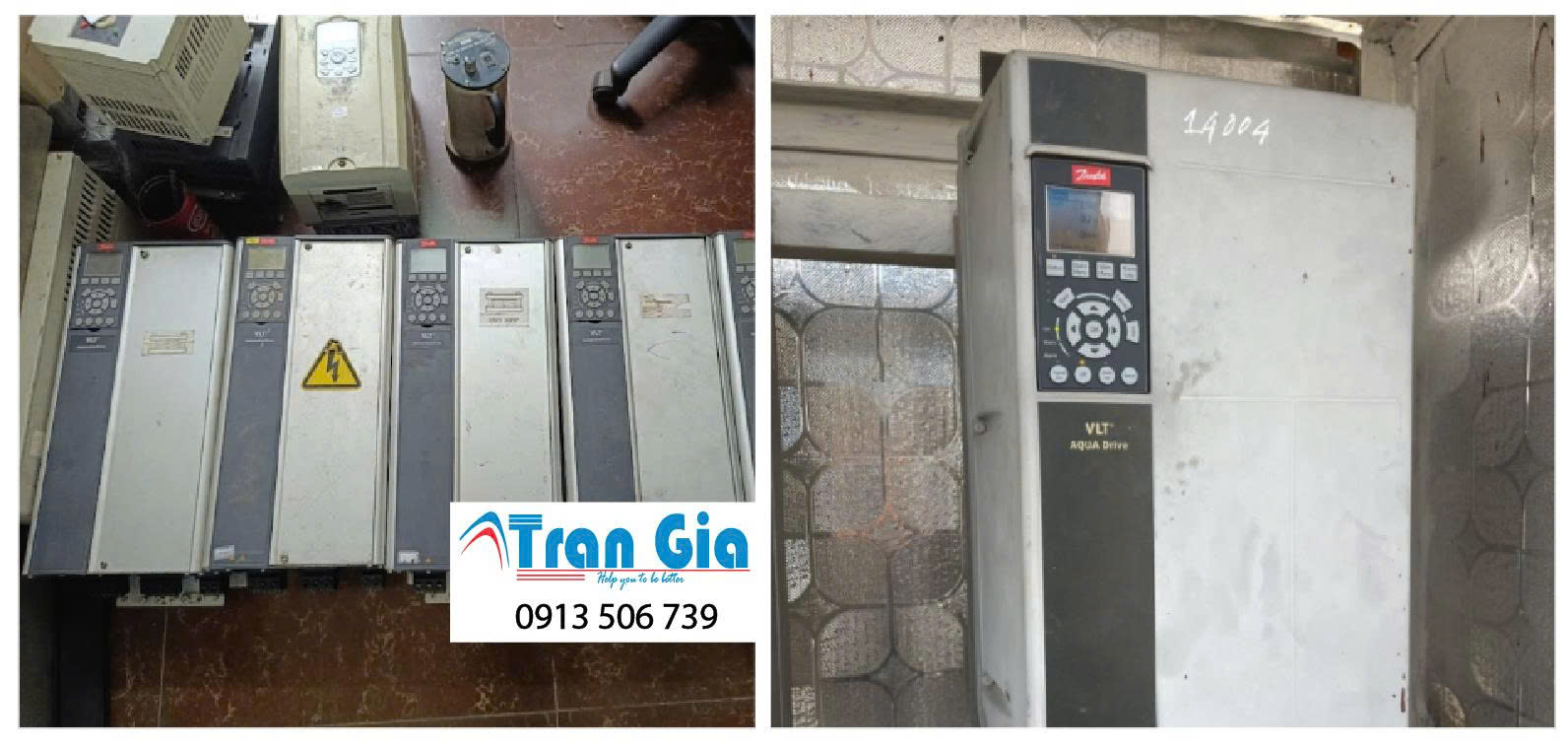

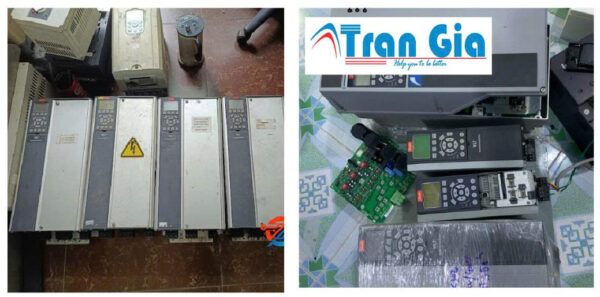

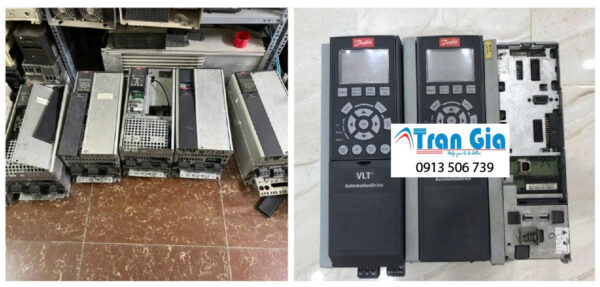

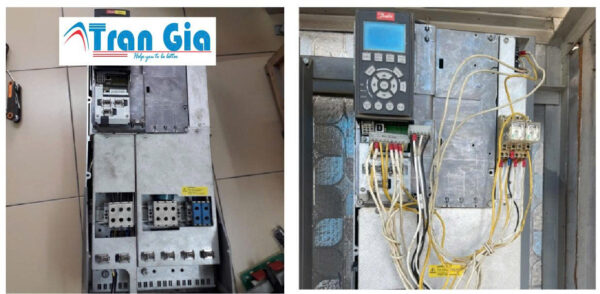

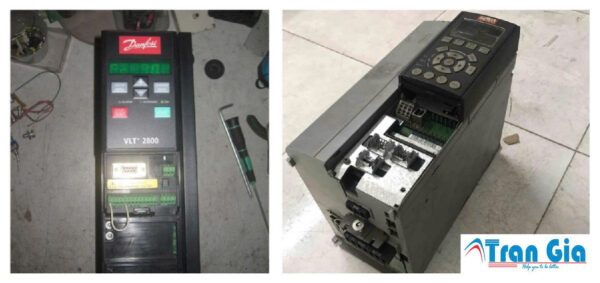

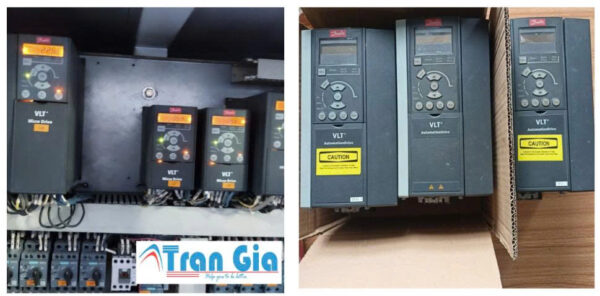

Hình ảnh một số biến tần Danfoss đang trong quá trình sửa chữa tại Trần Gia Automation
