QUY TRÌNH TIẾP NHẬN SỬA CHỮA BIẾN TẦN TRAN GIA AUTOMATION

– Nhận sửa tần số khi gặp các sự cố: cảnh báo lỗi, hư nguồn, nổ IGBT, hư cầu chỉnh lưu, hư IC xung kích, lệch pha ra, ngõ ra không áp, cháy điện trở thành, không đóng khởi động động từ, sửa chữa tần số bị lỗi, ….

– Sửa chữa, khôi phục các bo mạch điện tử: Mạch điều khiển trung tâm (Main control board), Mạch điều khiển nguồn công suất (Power board), Mạch kích hoạt (gate drive board), Mạch giao tiếp truyền thông thông tin ( bảng thông tin liên lạc). Trong trường hợp các bo mạch bị cháy nổ, hỏng hóc quá nặng không thể sửa chữa được, TRẦN GIA sẽ nhập các bo mạch chính hãng để thay thế cho khách hàng.

– Thay thế các linh kiện điện tử, linh kiện công suất: Công suất chỉnh lưu (Mô-đun chỉnh lưu), Công suất nghịch lưu (Mô-đun biến tần), Tụ nguồn (Tụ điện), Điện trở về (Điện trở khởi động), …

– Cài đặt chương trình và hệ thống tích hợp: Cài đặt thông số theo yêu cầu (Chế độ hoạt động, Chế độ điều khiển, Thông số hoạt động, Chế độ bảo vệ); Tích hợp thành hệ thống (Hệ thống thiết bị nâng hạ; Hệ thống ống thổi, quạt, điều hòa, thông gió; Hệ băng tải, thang máy, thang cuốn; Dây tắc công nghệ thuật: Xi măng, hóa chất, thực phẩm, nhựa, bao bì, giấy, gỗ,…).

– Hướng dẫn sử dụng máy biến tần, hỗ trợ kỹ thuật sửa tần số trực tuyến miễn phí 24/7.

– Tư vấn thiết kế mô hình phù hợp với từng doanh nghiệp, tích hợp hệ thống và cải tạo hệ thống. Tư vấn cải tiến tiết kiệm năng lượng.

– Cung cấp các loại linh kiện chính hãng linh kiện công suất IGBT, Thyristor, Diode, Transistor, MOSFET, Opto Driver điều khiển, IC chuyên dụng, tụ công suất lớn, điện trở phóng, điện trở xả, điện trở phanh hãm , main board điều khiển tần số, màn hình BOP hiển thị tần số biến tần, …

CÔNG TY CHÚNG TÔI CAM KẾT ĐẢM BẢO CHẤT LƯỢNG KHI SỬA CHỮA BIẾN TẦN TẦN GIA

• ♦ Quy trình thực hiện sửa chữa tần số bạch huyết từ khâu tiếp nhận kiểm tra > báo giá > tiến hành sửa chữa.
• ♦ Bảo đảm linh kiện chính hãng mới 100% từ hãng sản xuất, thay thế linh kiện chính hãng trong sửa chữa tần số có tầm ảnh hưởng quan trọng đến tuổi thọ và công suất của cơ sở đến động sản xuất của nhà máy .
• ♦ Vệ sinh bo mạch truyền tần hoàn toàn miễn phí , biến tần không được làm sạch dẫn đến bụi bẩn xung quanh làm việc nóng động cơ là nguyên nhân gián đoạn cho các tổn hại khác.
• ♦ Kiểm tra tần số miễn phí khi sửa chữa tần số tại công ty chúng tôi (kiểm tra sữa chữa miễn phí khi sửa chữa, kiểm tra không sửa chữa cũng không tính phí kiểm tra tần số phổ >> tất cả các loại máy tần số được kiểm tra trạng thái đều được miễn phí tại công ty của tôi).
• ♦ Nhận được báo giá sửa chữa : đồng ý báo giá được trao đổi nếu khách hàng đồng ý chúng tôi mới tiến hành sửa chữa, kiểm tra xong không sửa chữa chúng tôi sẽ không thu bất kỳ khoản tiền phụ thu nào.

TRAN GIA AUTOMATION chuyên cung cấp + sửa chữa và đưa ra bảng mã lỗi đầy đủ và chi tiêt nhất dành cho mọi dòng biến tần

Chúng tôi chuyên Sửa biến tần của các hãng như :  sửa Biến tần ABB, sửa Biến tần Simens,sửa  Biến tần Yaskawa, sửa Biến tần Delta, sửa Biến tần LS, sửa Biến tần INVT, sửa Biến tầnMitsubishi, sửa Biến tần Cutes, sửa Biến tần Lenze, sửa Biến tần Omron, sửa Biến tần Powtech, sửa Biến tần Shihlin, sửa Biến tần Teco, sửa Biến tần Toptech,Biến tần Vacon, sửa Biến tần Toshiba, Biến tần Danfoss, Biến tần Simens, sửa Biến tần Emerson(Control technique), sửa Biến tầnSchindler(Telemecannique),sửa  Biến tần TMEIC,sửa  Biến tần RM5G (Rhymebus), sửa Biến tần KEB, sửa Biến tần Powtran, sửa biến tần Huyndai, sửa Biến tần Innovance, sửa biến tần Senlan, sửa biến tần Hoplip, sửa biến tần ENC, sửa biến tần Kinco, sửa Biến tần SUNYE, sửa Biến tần XINJE,sửa Biến tần  KEWO, sửa Biến tần FULLING,sửa Biến tần  QIROD, sửa Biến tần AMB, sửa Biến tần MBK, sửa Biến tần KINGVTY, sửa Biến tần DELIXI, sửa Biến tần KINCO, sửa Biến tần ENC, sửa Biến tần CHZIRI, sửa Biến tần FOLIIN, sửa Biến tần GTAKE, sửa Biến tần SUNFAR …

Dịch Vụ của Trần Gia Sửa Biến Tần

-Chuyên Nhận sửa chữa biến tần khi gặp các sự cố báo lỗi alarm, hư nguồn, nổ IGBT, hư cầu chỉnh lưu, hư IC xung kích, lệch pha ngõ ra, ngõ ra không có áp, cháy điện trở nồi, không đóng khởi động từ, sửa chữa biến tần bị lỗi, ….

– Sửa chữa, khôi phục các bo mạch điện tử: Mạch điều khiển trung tâm (Main control board), Mạch điều khiển nguồn công suất (Power board), Mạch kích công suất (Gate drive board), Mạch giao tiếp truyền thông (Communication board). Trong trường hợp các bo mạch bị cháy nổ, hư hỏng quá nghiêm trọng không thể sửa chữa phục hồi được

– Thay thế các linh kiện điện tử, linh kiện công suất: Công suất chỉnh lưu (Rectifier Module), Công suất nghịch lưu (Inverter Module), Tụ nguồn (Capacitor), Điện trở mồi (Start resistor), …

– Cung cấp các loại linh kiện chính hãng linh kiện công suất IGBT, Thyristor, Diode, Transistor, MOSFET, Opto Driver điều khiển, IC chuyên dụng, tụ điện công suất lớn, điện trở mồi, điện trở xả, điện trở phanh hãm, main board điều khiển biến tần, màn hình BOP hiển thị của biến tần, …

– Sửa chữa biến tần, khôi phục các bo mạch điện tử: Mạch điều khiển trung tâm (Main control board), Mạch điều khiển nguồn công suất (Power board), Mạch kích công suất (Gate drive board), Mạch giao tiếp truyền thông (Communication board).Trong trường hợp các bo mạch bị cháy nổ, hư hỏng quá nghiêm trọng không thể sửa chữa phục hồi được, CATEC sẽ nhập khẩu các bo mạch chính hãng để thay thế cho khách hàng.

– Thay thế các linh kiện điện tử, linh kiện công suất: Công suất chỉnh lưu (Rectifier Module), Công suất nghịch lưu (Inverter Module), Tụ nguồn (Capacitor), Điện trở mồi (Start resistor), …

– Cài đặt chương trình và tích hợp hệ thống: Cài đặt thông số theo yêu cầu (Chế độ hoạt động, Chế độ điều khiển, Thông số hoạt động, Chế độ bảo vệ); Tích hợp vào hệ thống (Hệ thống thiết bị nâng hạ; Hệ thống bơm, quạt, điều hòa, thông gió; Hệ băng tải, thang máy, thang cuốn; Dây chuyền công nghệ ngành: Xi măng, hóa chất, thực phẩm, nhựa, bao bì, giấy, gỗ, …).

Hiện nay, công ty chúng tôi phân phối nhiều loại máy biến tần và sửa chữa biến tần ABB, sửa biến tần Emerson, Hyundai, Shihlin, INVT,… Tất cả các sản phẩm của chúng tôi đều được bảo hành chính hãng tại trung tâm. Mọi thông tin chi tiết vui lòng liên hệ với chúng tôi để được hỗ trợ kịp thời nhất!

Bảng mã lỗi biến tần Siemens Micromaster 440, 430, 420, MM440, MM430

BẢNG MÃ LỖI (Fxxx)

Mã lỗi (Fxxx)	Ý nghĩa	Nguyên nhân và hướng khắc phục
F0001	Overcurrent	Dòng tải quá lớn, kiểm tra tải hoặc thời gian tăng tốc quá ngắn
F0002	Overvoltage	Điện áp DC bus vượt ngưỡng – kiểm tra nguồn điện hoặc hãm
F0003	Undervoltage	Điện áp DC bus thấp – kiểm tra nguồn cấp
F0004	Inverter Overtemperature	Biến tần quá nhiệt – kiểm tra quạt, thông gió
F0005	Motor Overtemperature	Nhiệt độ động cơ quá cao – kiểm tra tải, thông gió, cảm biến
F0010	Power Module Fault	Lỗi phần cứng – kiểm tra module công suất
F0020	Ground Fault	Chạm đất – kiểm tra dây động cơ, cách điện
F0021	Output Short Circuit	Ngắn mạch đầu ra – kiểm tra dây tải
F0030	CPU Watchdog	CPU bị treo – reset biến tần hoặc thay mới nếu lặp lại
F0450	Motor Stalled	Động cơ không quay – kiểm tra tải bị kẹt hoặc mô-men khởi động quá thấp
F0606	PID Feedback Error	Tín hiệu phản hồi PID lỗi – kiểm tra sensor hoặc cài đặt
F0701	Profibus Error	Lỗi truyền thông Profibus – kiểm tra dây và cấu hình mạng
F0781	Parameter Error	Lỗi tham số – có thể do sai hoặc bị thay đổi không hợp lệ

BẢNG MÃ CẢNH BÁO (Axxx)

Mã cảnh báo (Axxx)	Ý nghĩa	Nguyên nhân và hướng xử lý
A0500	Overtemperature Warning	Nhiệt độ cao – cảnh báo trước khi xảy ra F0004
A0502	Low DC Bus Voltage	Điện áp DC thấp – kiểm tra nguồn cấp
A0510	Current Limit Active	Biến tần đang giới hạn dòng – có thể do tải quá nặng
A0521	Torque Limit Active	Giới hạn mô-men xoắn đang hoạt động
A0700	Profibus Warning	Mất hoặc lỗi truyền thông Profibus
A0910	Motor Temperature High	Cảnh báo nhiệt độ động cơ – kiểm tra tải, thông gió

MÃ LỖI BỔ SUNG (Fxxx)

Mã lỗi (Fxxx)	Ý nghĩa	Nguyên nhân và hướng xử lý
F0022	Power Section Monitoring Fault	Lỗi mạch công suất – Kiểm tra phần cứng biến tần
F0023	Output Phase Missing	Mất pha đầu ra – Kiểm tra dây động cơ
F0050	No Motor Connected	Không phát hiện thấy động cơ – Kiểm tra kết nối
F0060	Mạch đo dòng lỗi	Lỗi cảm biến dòng – có thể do hư mạch điều khiển
F0100	Internal Software Error	Lỗi phần mềm bên trong – cần khởi động lại, nếu lặp lại thì gửi hãng
F0110	Output Frequency > Max	Tần số ra vượt giới hạn – Kiểm tra thông số P1080/P1082
F0240	Drive Enable Fault	Không cho phép chạy – kiểm tra tín hiệu điều khiển (DI, Enable)
F0250	Ramp Function Error	Lỗi trong quá trình tăng/giảm tốc – kiểm tra P1120/P1121
F0300	EEPROM Fault	Bộ nhớ EEPROM lỗi – có thể do mất nguồn khi đang ghi
F0335	Encoder Error	Lỗi cảm biến hồi tiếp tốc độ (nếu có encoder)

MÃ CẢNH BÁO BỔ SUNG (Axxx)

Mã cảnh báo (Axxx)	Ý nghĩa	Nguyên nhân & Gợi ý xử lý
A0101	Drive Ready	Biến tần đã sẵn sàng – thông báo bình thường
A0135	DC Link Voltage Warning	Cảnh báo điện áp DC – gần đến ngưỡng lỗi F0002 hoặc F0003
A0501	Power Module Temp High	Cảnh báo nhiệt độ module công suất – kiểm tra làm mát
A0530	Stall Prevention Active	Chức năng chống đứng máy đang hoạt động
A0540	Skip Frequency Active	Đang bỏ qua một tần số gây cộng hưởng
A0701	Profibus Offline	Mạng Profibus mất kết nối – kiểm tra cấu hình
A0911	Motor Thermistor Warning	Cảnh báo nhiệt điện trở động cơ – gần tới mức giới hạn

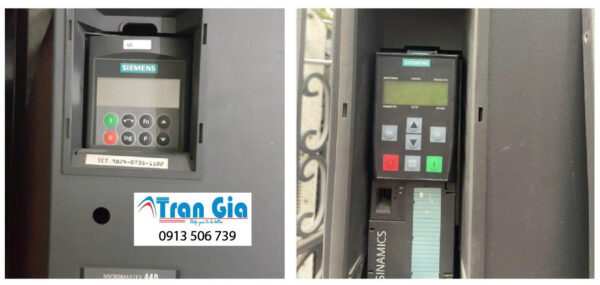

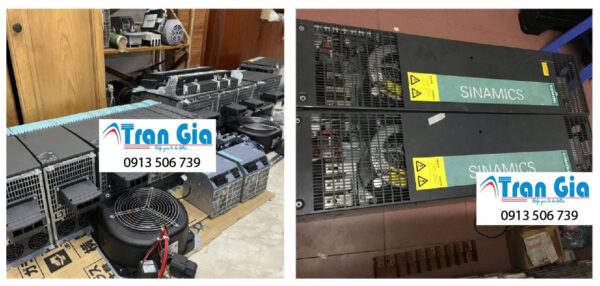

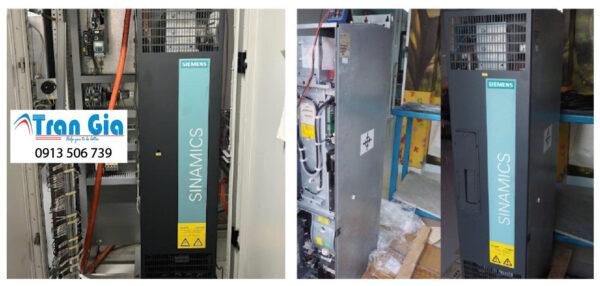

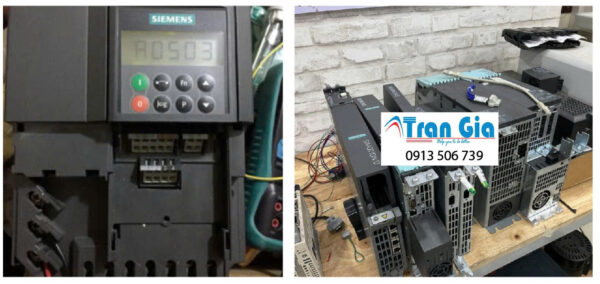

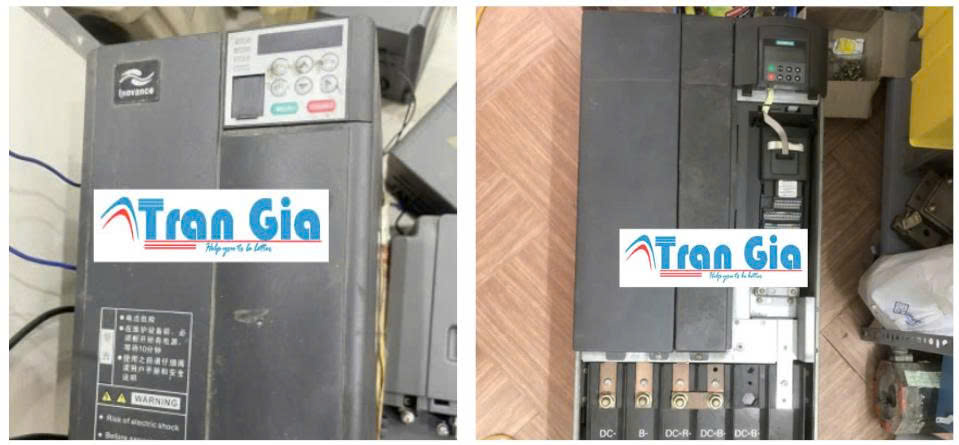

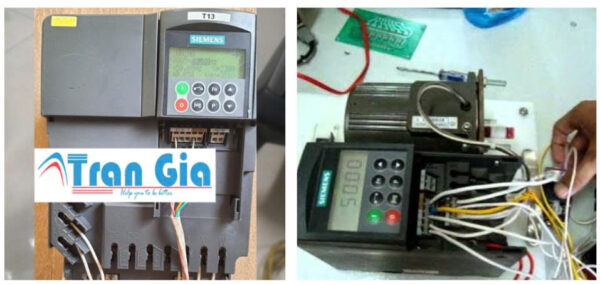

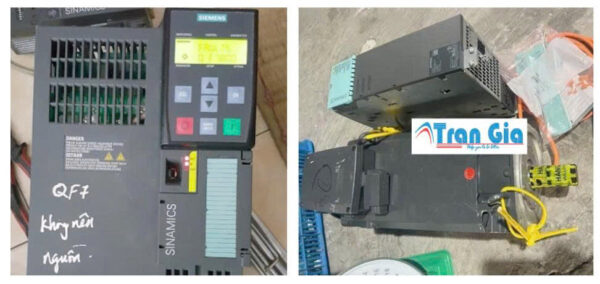

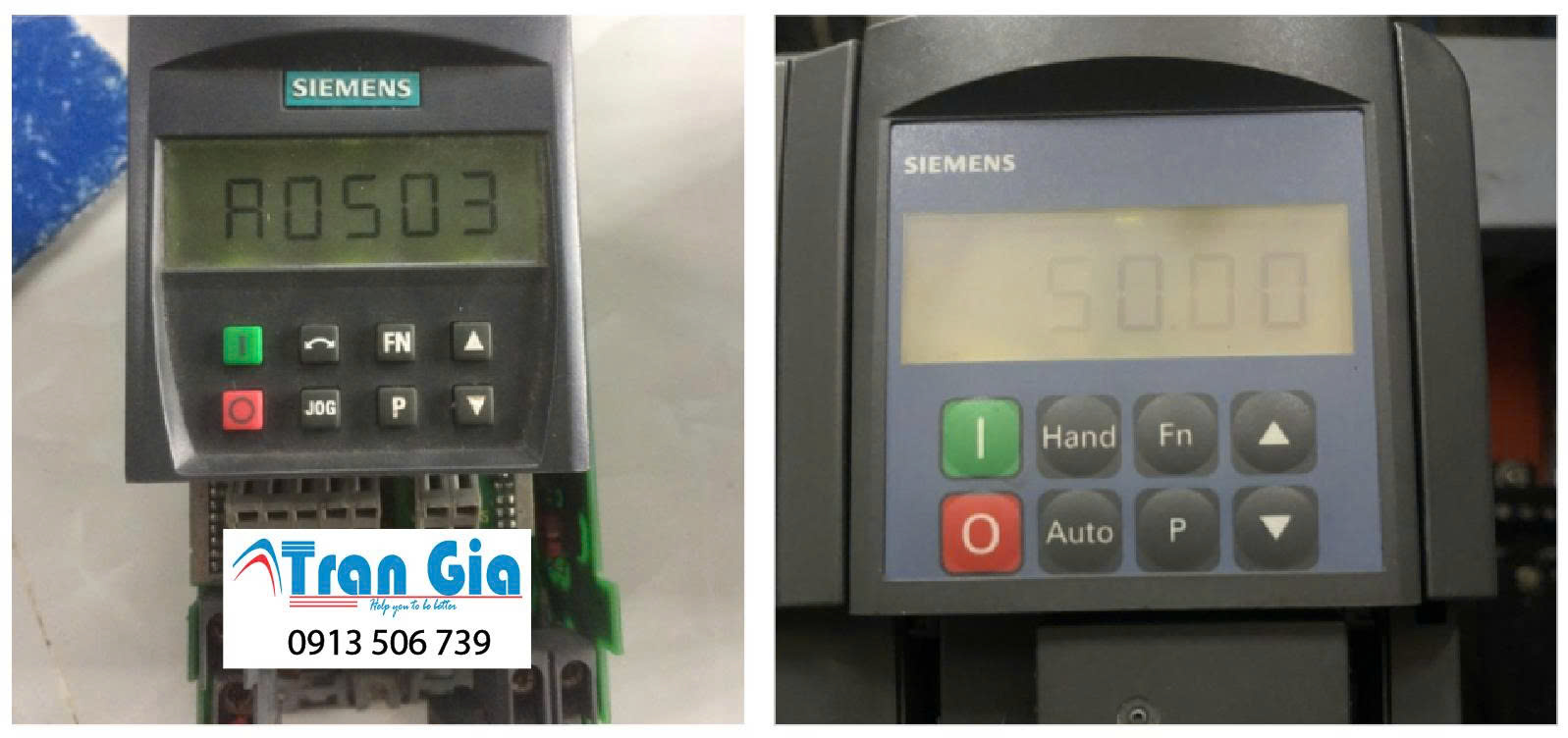

Hình ảnh một số biến tần Siemens Micromaster 440, 430, 420, MM440, MM430 đang trong quá trình sửa chữa tại Trần Gia Automation

Lỗi thường gặp ở biến tần Siemens Micromaster 440, 430, 420, MM440, MM430

• F0001 OverCurrent – Quá Dòng, lỗi mạch động lực.
• F0002 OverVoltage – Quá áp, lỗi điện áp đầu vào.
• F0003 UnderVoltage – Thấp áp, lỗi điện áp đầu vào.
• F0004 Inverter Over Temperature – Quá nhiệt, do nhiệt độ biến tần cao.
• F0005 Inverter I2T
• F0011 Motor Over Temperature – Motor quá nhiệt.
• F0012 Inverter temp. signal lost – Mất tín hiệu điều khiển nhiệt độ của Inverter.
• F0015 Motor temperature signal lost – Mất tín hiệu điều khiển nhiệt độ của Motor.
• F0020 Mains Phase Missing – Lỗi mất pha
• F0021 Earth fault – Lỗi chạm đất
• F0022 Powerstack fault – Lỗi phần cứng trong biến tần.
• F0023 Output fault – Lỗi ngõ ra
• F0024 Rectifier Over Temperature – Bộ chỉnh lưu bị quá nhiệt
• F0030 Fan has failed
• F0035 Auto restart after n

• F0040 Automatic Calibration Failure
• F0041 Motor Data Identification Failure
• F0042 Speed Control Optimisation Failure
• F0051 Parameter EEPROM Fault
• F0052 power stack Fault
• F0053 IO Eeprom Fault
• F0054 Wrong IO Board
• F0060 Asic Timeout
• F0070 CB setpoint fault
• F0071 USS (BOP-link) setpoint fault
• F0072 USS (COMM link) setpoint fault
• F0080 ADC lost input signal
• F0085 External Fault
• F0090 Encoder feedback loss
• F0101 Stack Overflow
• F0221 PID Feedback below min. value
• F0222 PID Feedback above max. value
• F0450 BIST Tests Failure
• F0452 Belt Failure Detected

Một số model của sửa chữa biến tần Siemens Micromaster 440, 430, 420, MM440, MM430

6SE6440-2UD38-8FA1, 6SE6430-2UD31-5CA0, 6SE6430-2UD31-8DB0, 6SE6440-2UD31-5DB1, 6SE6430-2UD41-6GB0, 6SE6430-2UD32-2DB0, 6SE6430-2UD37-5FA0, 6SE6440-2UD24-0BA1, 6SE6430-2UD33-7EA0, 6SE6430-2UD34-5EB0, 6SE6430-2UD41-3FB0, 6SE6430-2UD38-8FB0, 6SE6430-2UD35-5FB0, 6SE6430-2UD41-1FB0, 6SE6430-2UD31-5CA0, 6SE6430-2UD38-8FA0, 6SE6430-2UD41-6GB0, 6SE6430-2UD42-5GB0, 6SE6440-2UD33-0EB1, 6SE6430-2UD32-2DB0, 6SE6440-2UD41-3GB1, 6SE6440-2UC27-5DA1, 6SE6430-2UD42-5GB0, 6SE6440-2UD33-7EB1, 6SE6440-2UD41-1FB1, 6SE6440-2UD41-6GB1, 6SE6430-2UD41-6GB0, 6SE6440-2UD34-5FB1, 6SE6430-2UD37-5FB0, 6SE6440-2UD41-3GB1, 6SE6440-2UD42-0GB1, 6SE6440-2UD38-8FB1
