Bảng mã lỗi biến tần SHIHLIN thường xuất hiện nhất

Lỗi	Kí hiệu màn hình	Nguyên nhân	Cách khắc phục
1. Không lên nguồn	___	–         Lỏng dây nguồn–         Hư cầu diot –         Điện áp nguồn quá thấp.	–         Kiểm tra ngõ vào đã siết chặt hay chưa?–         Đo điện áp nguồn. –         Thay cầu diot. –         Nối lại đường mạch. –         Cải thiện điện áp nguồn.
2. ERROR		–         Điện áp nguồn quá thấp.–         Kết nối giữa màn hình và bo mạch thất bại. –         CPU hoạt động sai. –         Chức năng reset “RES” đang được bật. –         Mạch bên trong bị hỏng.	–         Đo điện áp nguồn.–         Cải thiện điện áp nguồn. –         Cắm chặt lại màn hình và bo điều khiển. –         Kiểm tra dây cáp kết nối có bị hỏng hay không? –         Tắt nguồn mở lại biến tần. –         Chân RES có bị kích không? Ngắt chân RES –         Kết nối lại màn hình và mạch điều khiển.
3. OC0Quá dòng khi dừng		–         Dòng điện ngõ ra lớn hơn 2 lần dòng định mức của biến tần.	–         Reset biến tần, tháo động cơ ra khỏi biến tần–         Kiểm tra ngắn mạch các chân U/V/W trên biến tần và cho biến tần chạy lại. –         Kiểm tra thời gian tăng tốc P.7 và thời gian giảm tốc –         P.8, nếu quá ngắn thì cần tăng lên. –         Kiểm tra dây điện kết nối và động cơ – Kiểm tra xem tải có tăng đột ngột hay không?
4. OC1Quá dòng khi tăng tốc
5. OC2Quá dòng ở tốc độ không đổi
6. OC3Quá dòng khi giảm tốc
7. OV0Quá áp khi dừng		–         Quá áp DC bus khi dừng.–         Quá áp giữa chân P và N.	–         Kiểm tra điện trở xả xem có lỏng hay đứt dây điện không?–         Kiểm tra chân +/P và chân PR có bị lỏng không? –         Kiểm tra đo giá trị điện trở xả. –         Kéo dài thời gian tăng giảm tốc. –         Kiểm tra lại giá trị P.30(06-05) và P.70(06-06) xem đã hợp lý chưa? –         Reset biến tần, tháo động cơ ra khỏi biến tần và cho biến tần chạy lại. –         Kiểu dừng là dừng tự do hay dừng giảm tốc.
8. OV1Quá áp khi tăng tốc
9. OV2Quá áp ở tốc độ không đổi
10. OV3Quá áp khi giảm tốc
11. THT/NTCIGBT quá tải		–         Relay nhiệt của module IGBT bị kích hoạt do IGBT quá tải.–         Nhiệt độ của IGBT quá cao.	–         Tránh tình trạng biến tần hoạt động quá lâu khi biến tần trong tình trạng quá tải.–         Giảm nhiệt độ môi trường và cải thiện điều kiện không khí.
12. THNMotor quá tải		–         Relay nhiệt bị kích hoạt khi động cơ hoạt động quá tải.	–         Kiểm tra xem tải có nặng quá hay có kẹt không?–         Kiểm tra tình trạng động cơ, cho chạy và đo dòng không tải. –         Kiểm tra lại P.9 (06-00) – dòng cho rơ le điện tử – đã cài hợp lý chưa? –         Giảm tải. –         Kiểm tra xem quạt biến tần có chạy bình thường hay không? –         Kiểm tra như lỗi THT
13. OHTRơ le nhiệt bên ngoài kích hoạt		–         Tín hiệu kích hoạt báo lỗi từ bên ngoài biến tần	–         Kiểm tra giá trị dòng rơ le ngoài và Motor xem đã phù hợp chưa–         Giảm bớt tải
14. EEPBộ nhớ bị lỗi		–         Bộ nhớ ROM bị lỗi	–         Gửi về nhà sản xuất
15. OLSĐộng cơ quá tải		–         Tải nối với động cơ quá nặng.	–         Kiểm tra tải, động cơ–         Giảm tải. –         Kiểm tra và tăng giá trị P22.
16. SCPQuá dòng		–         Dòng điện ngõ ra lớn hơn 2 lần dòng định mức của biến tần.	–         Tháo động cơ ra khỏi biến tần, kiểm tra ngắn mạch biến tần; kiểm tra ngắn mạch động cơ.–         Reset biến tần và cho biến tần chạy lại.
17. OL2Quá tải bất thường		–         Tải quá nặng–         Giá trị P155 (06-08) và P156 (06-09) chưa hợp lí	–         Giảm bớt tải–         Kiểm tra lại thông số quá momen P155 (06-08) và P156 (06-09)
18. AErrChân 3-5 hoặc chân  4-5 bất thường		–         Chân tín hiệu 3-5 hoặc    4-5 bất thường	–         Kiểm tra thông số 02-24 hoặc P184.
19. PIDEPID bất thường		–         Công suất biến tần và động cơ không đủ–         Giá trị PID cài đặt và phản hồi chưa hợp lí –         Lỗi thiết bị ngoại vi	–         Nâng công suất biến tần và động cơ–         Kiểm tra giá trị của bộ tăng tín hiệu phản hồi PID (PID feel-back signal Gain) –         Kiểm tra thiết bị phản hồi bên ngoài (như cảm biến,…) và mạch điện.
20. GFNgõ ra chạm đất	GF	–         Lỗi ngõ ra biến tần chạm đất	–         Kiểm tra dây điện ngõ ra biến tần đảm bảo không bị ngắn mạch, chạm đất.–         Kiểm tra đảm bảo cuộn dây động cơ không bị chạm vỏ.
21. LF3 pha ngõ ra bất thường	LF	–         3 pha ngõ ra bất thường	–         Tháo dây động cơ và cho chạy không tải để kiểm tra ngõ ra biến tần.–         Kiểm tra các chân U V W của biến tần, đảm bảo được kết nối chắc chắn đến động cơ.
22. EbELỗi bo mở rộng	EbE1EbE2 EbE3	–         Báo lỗi bo mở rộng của biến tần không bình thường	–         Kiểm tra card mở rộng hư hỏng–         Kiểm tra đảm bảo các bo mở rộng được kết nối chắc chắn
23. dPFLỗi nguồn động lực mạch chính	dPF	–         Nguồn động lực cung cấp cho bo mạch chính bất thường	–         Kiểm tra nguồn động lực hoặc liên hệ với nhà sản xuất.

Lỗi Error, Fan, OC0, OC1, OC2, OC3 ở biến tần Shihlin

Lỗi này sẽ xuất hiện ở tất cả các dòng biến tần shihlin SE/SH/SS, SF, SE2, SS2, SC3, SE3, SA3, SF3, SL3.

Sửa lỗi Error ở biến tần Shihlin

Mã báo lỗi: Error

Mô tả lỗi:

– Điện áp nguồn quá thấp.

– Chức năng “RES” đang được bật.

– Kết nối giữa màn hình và bo mạch bất thường.

– Mạch bên trong bị hư hỏng.

– Sự cố lỗi CPU

– Cách điện với tiếp đất không đảm bảo.

Hướng dẫn kiểm tra:

– Đo kiểm tra đảm bảo điện áp nguồn ổn định.

– Kiểm tra chân RES đảm bảo đang ngắt kết nối.

– Kiểm tra giắc màn hình và bo điều khiển đảm bảo chắc chắn.

– Tắt nguồn, khởi động lại biến tần.

– Kiểm tra cách điện của dây điện 3 pha kết nối với động cơ và kiểm tra cách điện của các cuộn dây động cơ, đảm bảo đủ điều kiện hoạt động.

Cách khắc phục lỗi:

– Cải thiện điện áp nguồn.

– Ngắt chân RES

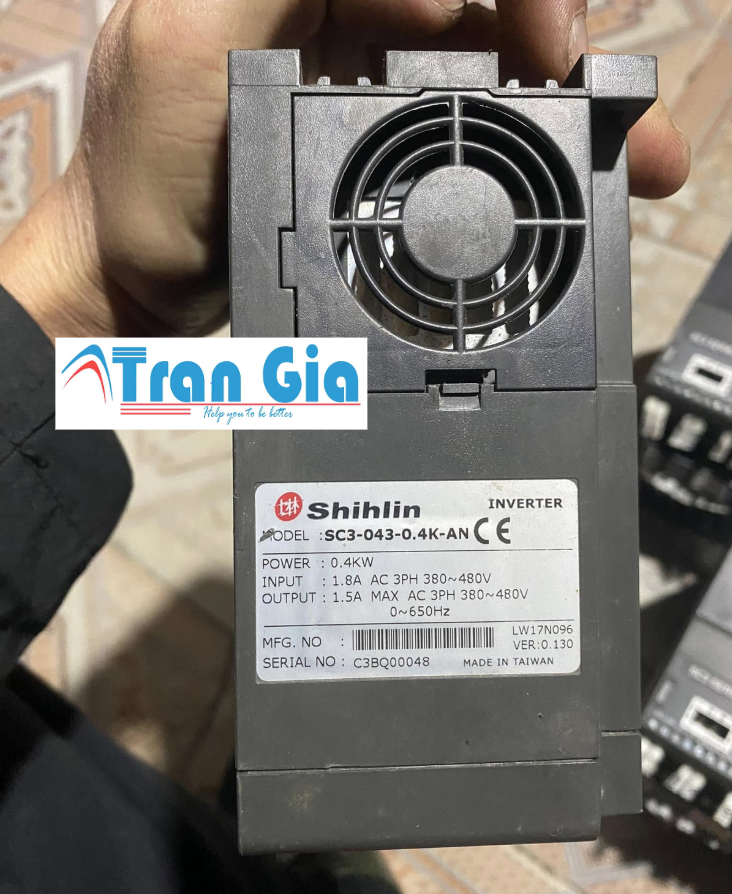

Sửa lỗi FAN ở biến tần Shihlin

Mã báo lỗi:

FAN

Mô tả lỗi:

Báo lỗi quạt giải nhiệt trên biến tần.

– Quạt bị hư hỏng

– Quạt bị kẹt.

– Nguồn quạt mất, dây cắm lỏng

Hướng dẫn kiểm tra:

– Tháo motor, cho biến tần chạy, kiểm tra quạt có hoạt động không ?

– Kiểm tra giắc cắm quạt đảm bảo chắc chắn và dây nguồn quạt có bị đứt không.

– Kiểm tra cánh quạt có quay được không hay đang bị kẹt.

Cách khắc phục lỗi:

– Vệ sinh quạt, thay quạt mới.

– Đảm bảo luồng khí lưu chuyển tự nhiên, tránh gây hư hỏng quạt.

– Kiểm tra môi trường bụi bẩn, ăn mòn gây hư hỏng quạt.

Sửa lỗi OC0 ở biến tần Shihlin

Mã báo lỗi:

OC0

Mô tả lỗi:

Báo lỗi biến tần bị quá dòng khi dừng.

– Dòng điện ngõ ra lớn hơn 2 lần dòng định mức của biến tần.

– Ngõ ra động cơ bị ngắn mạch.

Hướng dẫn kiểm tra:

– Kiểm tra nhiễu điện từ bên ngoài và cải thiện hệ thống dây điện để giảm nhiễu nguồn.

– Kiểm tra ngõ ra động cơ có bị ngắn mạch không ?

– Sau khi kiểm tra và đảm bảo điều kiện hoạt động, tắt nguồn khởi động lại biến tần.

Cách khắc phục lỗi:

– Cải thiện nhiễu nguồn, xử lý tình trạng ngắn mạch (nếu có)

Sửa lỗi OC1 ở biến tần Shihlin

Mã báo lỗi:

OC1

Mô tả lỗi:

Báo lỗi biến tần bị quá dòng khi tăng tốc.

– Dòng điện ngõ ra lớn hơn 2 lần dòng định mức của biến tần.

– Ngõ ra động cơ bị ngắn mạch.

– Tải tăng đột ngột.

Hướng dẫn kiểm tra:

– Tháo động cơ ra khỏi biến tần, kiểm tra các chân U/V/W trên biến tần và trên động cơ, đảm bảo không bị ngắn mạch, chạm pha.

– Kiểm tra dây điện kết nối động cơ đảm bảo chắc chắn, đủ điều kiện hoạt động.

– Cài đặt lại thời gian tăng tốc P.7 phù hợp.

– Cài đặt lại thời gian giảm tốc P.8 phù hợp.

– Kiểm tra tải có tăng giảm đột ngột, kẹt tải, kẹt cơ khí, kẹt bạc đạn, … hay không ?

– Nếu tải là nhiều quạt thổi/hút chung hệ đường ống thì kiểm tra sự ảnh hưởng luồng khí qua lại giữa các quạt với nhau, gây quá tải động cơ.

Cách khắc phục lỗi:

– Kéo dài thời gian tăng tốc.

Sửa lỗi OC2 ở biến tần Shihlin

Mã báo lỗi:

OC2

Mô tả lỗi:

Báo lỗi biến tần bị quá dòng ở tốc độ không đổi.

– Dòng điện ngõ ra lớn hơn 2 lần dòng định mức của biến tần.

– Ngõ ra động cơ bị ngắn mạch.

– Tải tăng đột ngột.

Hướng dẫn kiểm tra:

Về cách kiểm tra lỗi OC2 sẽ tương tự lỗi OC1

Cách khắc phục lỗi:

– Kéo dài thời gian tăng / giảm tốc.

Sửa lỗi OC3 ở biến tần Shihlin

Mã báo lỗi:

OC3

Mô tả lỗi:

Báo lỗi biến tần bị quá dòng khi giảm tốc.

– Dòng điện ngõ ra lớn hơn 2 lần dòng định mức của biến tần.

– Các chân ngõ ra bị ngắn mạch.

– Tải tăng đột ngột.

Hướng dẫn kiểm tra:

Về cách kiểm tra lỗi OC3 sẽ tương tự lỗi OC1

Cách khắc phục lỗi:

– Kéo dài thời gian giảm tốc.

– Nếu cảnh báo lỗi này xảy ra lặp lại, vui lòng liên hệ nhà cung cấp / trung tâm sửa biến tần TRAN GIA  để được tư vấn giải pháp phù hợp.

Hướng dẫn xử lý một số lỗi thường gặp trên biến tần Shihlin

1. OC: Lỗi quá dòng (Over current).

a. Nguyên nhân:

– Lỗi quá dòng (Over current) ở biến tần Shihlin có thể có nhiều nguyên nhân khác nhau. Dưới đây là một số nguyên nhân phổ biến:

1. Tải quá nặng: Một trong những nguyên nhân chính của lỗi quá dòng là khi tải kết nối với biến tần vượt quá khả năng chịu tải của nó. Điều này có thể xảy ra khi tải bị kẹt hoặc khi một sự cố xảy ra trong quá trình hoạt động.
2. Sai cài đặt thông số: Cài đặt thông số sai trong biến tần có thể dẫn đến quá dòng. Ví dụ, nếu dòng điện định mức của biến tần không được cấu hình đúng, nó có thể không thể xử lý tải hiện tại.
3. Nguồn cấp điện không ổn định: Nếu nguồn điện đầu vào cho biến tần không ổn định, nó có thể dẫn đến lỗi quá dòng.
4. Hỏng linh kiện hoặc mạch điện: Các linh kiện bên trong biến tần như transistor, điốt, tụ điện, có thể hỏng hoặc bị hỏng do sử dụng lâu dài hoặc vì một sự cố nào đó.
5. Kẹt cơ cấu hoặc hỏng thiết bị cơ khí: Nếu có vấn đề về thiết bị cơ khí như động cơ hoặc tải bị kẹt, điều này có thể dẫn đến lỗi quá dòng.
6. Sự cố mạch điện hoặc ngắn mạch: Ngắn mạch hoặc sự cố mạch điện trong hệ thống có thể dẫn đến tăng đột ngột của dòng điện, gây lỗi quá dòng.
7. Nhiệt độ môi trường quá cao: Nhiệt độ môi trường quá cao có thể làm tăng nhiệt độ hoạt động của biến tần và dẫn đến lỗi quá dòng.

– Để xác định nguyên nhân cụ thể của lỗi quá dòng, bạn cần kiểm tra kỹ thuật và phân tích tình hình hoạt động của biến tần cũng như điều kiện môi trường xung quanh. Nếu bạn không tự tin, luôn tìm sự hỗ trợ từ kỹ thuật viên có kinh nghiệm của TRAN GIA.

b. Biện pháp khắc phục:

– Để khắc phục lỗi quá dòng (Over current) ở biến tần Shihlin, bạn có thể thực hiện các bước sau:

1. Kiểm tra tải và tải đích: Đầu tiên, hãy kiểm tra tải kết nối với biến tần. Đảm bảo rằng tải không quá nặng hoặc kẹt, và đảm bảo rằng nó hoạt động đúng cách. Nếu tải quá nặng, hãy xem xét tăng khả năng chịu tải của biến tần hoặc giảm tải.
2. Kiểm tra cài đặt thông số: Xác minh lại các cài đặt thông số của biến tần. Đảm bảo rằng dòng điện định mức của biến tần được cấu hình chính xác để phù hợp với tải của bạn. Nếu cần, điều chỉnh các thông số tương ứng.
3. Kiểm tra nguồn điện: Đảm bảo rằng nguồn cấp điện cho biến tần ổn định và không bị nhiễu. Sử dụng thiết bị đo điện áp để kiểm tra điện áp đầu vào và đảm bảo nó trong khoảng chấp nhận được.
4. Kiểm tra mạch điện: Kiểm tra mạch điện của biến tần để xem xét có ngắn mạch hoặc sự cố mạch điện nào không. Nếu có sự cố, hãy sửa chữa mạch điện và thay thế linh kiện bị hỏng nếu cần.
5. Kiểm tra nhiệt độ: Đảm bảo rằng nhiệt độ môi trường xung quanh biến tần không quá cao. Nhiệt độ cao có thể làm tăng nhiệt độ hoạt động của biến tần và gây ra lỗi quá dòng. Đảm bảo rằng biến tần có đủ không gian để làm mát và cung cấp đủ luồng không khí.
6. Kiểm tra cơ cấu cơ khí: Nếu tải của bạn liên quan đến cơ cấu cơ khí (ví dụ: động cơ quạt, bơm), kiểm tra xem có sự cố nào trong cơ cấu cơ khí gây ra quá dòng.
7. Kiểm tra dòng khởi động: Nếu bạn đang khởi động tải với dòng khởi động cao hơn, hãy xem xét việc giảm dòng khởi động hoặc sử dụng các công cụ khởi động mềm.

2. OV: Lỗi quá áp (Over voltage).

a. Nguyên nhân:

– Lỗi quá áp (Over voltage) ở biến tần Shihlin có thể xuất hiện với một số nguyên nhân khác nhau. Dưới đây là một số nguyên nhân phổ biến:

1. Nguồn cấp điện không ổn định: Một trong những nguyên nhân chính của lỗi quá áp là khi nguồn cấp điện đầu vào cho biến tần không ổn định. Các biến động điện áp đầu vào có thể dẫn đến sự tăng áp đột ngột và gây ra lỗi quá áp.
2. Sự cố mạch điện: Sự cố mạch điện trong hệ thống hoặc trong biến tần có thể dẫn đến tăng áp. Ngắn mạch, hỏng các linh kiện điện, hoặc các vấn đề về cách kết nối mạch có thể gây lỗi này.
3. Không đúng cài đặt thông số: Cài đặt thông số không chính xác trong biến tần có thể dẫn đến lỗi quá áp. Điều này có thể xảy ra khi bạn cấu hình các giới hạn điện áp đầu ra quá cao.
4. Tải không phù hợp: Một tải không phù hợp hoặc không tương thích với biến tần có thể gây ra lỗi quá áp. Điều này có thể xảy ra khi tải không thể chịu áp đầu ra của biến tần hoặc có các khả năng hoạt động khác nhau.
5. Sự cố trong hệ thống: Sự cố hoặc hỏng hóc trong hệ thống, chẳng hạn như sự cố về động cơ hoặc bộ điều khiển, cũng có thể dẫn đến tăng áp và lỗi quá áp.
6. Sự cố tạo sóng điện áp đầu ra: Một số biến tần có khả năng tạo ra sóng điện áp đầu ra sai lệch hoặc không ổn định trong trường hợp tải quá nặng hoặc sự cố, dẫn đến lỗi quá áp.

b. Biện pháp khắc phục:

– Để khắc phục lỗi quá áp (Over voltage) ở biến tần Shihlin, bạn có thể thực hiện các bước sau:

1. Kiểm tra nguồn cấp điện: Đảm bảo rằng nguồn cấp điện đầu vào cho biến tần là ổn định và không bị nhiễu. Sử dụng thiết bị đo điện áp để kiểm tra điện áp đầu vào và đảm bảo rằng nó nằm trong khoảng chấp nhận được theo hướng dẫn của biến tần.
2. Kiểm tra cài đặt thông số: Xác minh lại các cài đặt thông số của biến tần. Đảm bảo rằng các giới hạn điện áp đầu ra và các thông số khác đã được cấu hình chính xác. Nếu cần, điều chỉnh các thông số tương ứng để đảm bảo rằng biến tần hoạt động trong phạm vi an toàn của nó.
3. Kiểm tra bộ lọc điện: Một số biến tần có bộ lọc điện để giảm nhiễu và làm mềm dòng điện áp đầu vào. Đảm bảo rằng bộ lọc điện này hoạt động đúng cách và không bị hỏng.
4. Kiểm tra mạch điện: Kiểm tra mạch điện của biến tần để xác định có sự cố mạch điện nào không, chẳng hạn như ngắn mạch hoặc hỏng linh kiện điện. Thay thế các linh kiện bị hỏng nếu cần.
5. Kiểm tra tải: Đảm bảo rằng tải kết nối với biến tần là tải phù hợp và tương thích với biến tần. Một tải quá nặng hoặc không tương thích có thể gây ra quá áp. Điều chỉnh tải hoặc sử dụng biến tần có khả năng chịu tải cao hơn nếu cần.
6. Kiểm tra cơ cấu cơ khí: Nếu tải của bạn liên quan đến cơ cấu cơ khí (ví dụ: động cơ quạt, bơm), kiểm tra xem có sự cố nào trong cơ cấu cơ khí gây ra quá áp.

– Nhớ luôn tuân theo hướng dẫn và quy tắc an toàn khi làm việc với biến tần và các thiết bị điện tử để tránh nguy cơ tai nạn và hỏng hóc.

3. UV, LV: Lỗi thấp áp (Under voltage hoặc Low voltage).

a. Nguyên nhân:

– Lỗi thấp áp (Under voltage hoặc Low voltage) ở biến tần Shihlin có thể xuất hiện với một số nguyên nhân khác nhau. Dưới đây là một số nguyên nhân phổ biến:

1. Nguồn cấp điện yếu: Một trong những nguyên nhân chính của lỗi thấp áp là khi nguồn cấp điện đầu vào cho biến tần không cung cấp đủ điện áp đầu vào. Điều này có thể xảy ra khi hệ thống điện gặp sự cố hoặc khi nguồn cấp điện không đủ mạnh để đáp ứng nhu cầu của biến tần.
2. Dòng tải cao: Sự sụt giảm điện áp có thể xảy ra khi tải kết nối với biến tần có dòng tải quá cao, gây mất áp đầu vào. Điều này có thể xảy ra trong trường hợp khởi động đồng thời nhiều động cơ hoặc tải nặng.
3. Sự cố trong hệ thống: Sự cố trong hệ thống điện, chẳng hạn như ngắn mạch, mất pha, hoặc hỏng các linh kiện điện, có thể dẫn đến mất áp đầu vào và lỗi thấp áp.
4. Cài đặt sai thông số: Nếu bạn cài đặt thông số sai trong biến tần, ví dụ như cài đặt giới hạn áp đầu vào quá thấp, điều này có thể gây ra lỗi thấp áp.
5. Không đúng dây cấp điện: Khi lắp đặt biến tần, sử dụng dây cấp điện có tiết diện không đủ lớn có thể dẫn đến mất áp đầu vào.
6. Nhiệt độ quá cao: Nhiệt độ môi trường quá cao có thể làm giảm khả năng làm mát của biến tần và dẫn đến mất áp.

b. Biện pháp khắc phục:

– Để khắc phục lỗi thấp áp (Under voltage hoặc Low voltage) ở biến tần Shihlin, bạn có thể thực hiện các bước sau:

1. Kiểm tra nguồn cấp điện: Đảm bảo rằng nguồn cấp điện đầu vào cho biến tần là ổn định và đủ mạnh để đáp ứng nhu cầu của nó. Sử dụng thiết bị đo điện áp để kiểm tra điện áp đầu vào và đảm bảo nó nằm trong khoảng chấp nhận được theo hướng dẫn của biến tần.
2. Kiểm tra dòng tải: Xem xét tải kết nối với biến tần và đảm bảo rằng dòng tải không quá cao và không gây mất áp đầu vào.
3. Kiểm tra hệ thống: Kiểm tra hệ thống điện và mạch điện để xem xét có sự cố nào không, và sửa chữa chúng nếu cần.
4. Kiểm tra cài đặt thông số: Xác minh lại các cài đặt thông số của biến tần và đảm bảo rằng các giới hạn áp đầu vào được cấu hình chính xác.
5. Kiểm tra dây cấp điện: Đảm bảo rằng dây cấp điện được chọn có tiết diện đủ lớn để đảm bảo đủ áp đầu vào cho biến tần.
6. Kiểm tra nhiệt độ: Đảm bảo rằng nhiệt độ môi trường xung quanh biến tần không quá cao. Nếu cần, cung cấp hệ thống làm mát hoặc thông thoáng tốt hơn.

– Nếu bạn không thể tự khắc phục lỗi hoặc vấn đề quá phức tạp, luôn tìm sự hỗ trợ từ kỹ thuật chuyên nghiệp của TRAN GIA Automation để đảm bảo an toàn và tránh làm hỏng hóc hơn.

4. OL: Lỗi quá tải (Overload).

a. Nguyên nhân:

– Lỗi quá tải (Overload) ở biến tần Shihlin xảy ra khi biến tần hoạt động vượt quá khả năng tải của nó. Dưới đây là một số nguyên nhân phổ biến dẫn đến lỗi quá tải:

1. Tải quá nặng: Nguyên nhân chính của lỗi quá tải là khi tải kết nối với biến tần có dòng tải lớn hơn so với khả năng tải của biến tần. Điều này có thể xảy ra khi bạn kết nối biến tần với một tải quá nặng hoặc khi tải đối mặt với các điều kiện hoạt động khắc nghiệt.
2. Khởi động động cơ: Khi động cơ được khởi động, dòng điện khởi động thường cao hơn so với dòng tải định mức. Nếu dòng khởi động cao quá mức cho phép của biến tần, nó có thể gây ra lỗi quá tải.
3. Sự cố trong hệ thống: Sự cố trong hệ thống, chẳng hạn như kẹt cơ cấu cơ khí, ngắn mạch, hoặc hỏng linh kiện điện có thể dẫn đến tăng đột ngột của dòng điện và gây ra lỗi quá tải.
4. Cài đặt thông số không đúng: Cài đặt thông số sai trong biến tần có thể dẫn đến lỗi quá tải. Điều này có thể xảy ra khi bạn không cấu hình biến tần để phù hợp với tải hoặc không cài đặt các giới hạn dòng tải.
5. Không đúng cấp điện: Sử dụng dây cấp điện có tiết diện nhỏ hoặc không đúng loại dây cấp điện có thể gây mất áp và lỗi quá tải.
6. Tải động cơ khác biệt: Nếu tải của bạn bao gồm nhiều động cơ với đặc điểm hoạt động khác nhau, có thể xảy ra lỗi quá tải khi các động cơ khởi động cùng lúc.

b. Biện pháp khắc phục:

– Để khắc phục lỗi quá tải (Overload) ở biến tần Shihlin, bạn có thể thực hiện các bước sau:

1. Kiểm tra tải: Đảm bảo rằng tải kết nối với biến tần không quá nặng và phù hợp với khả năng tải của biến tần. Nếu cần, tăng khả năng tải của biến tần hoặc giảm tải.
2. Kiểm tra cài đặt thông số: Xác minh lại các cài đặt thông số của biến tần và đảm bảo rằng chúng phù hợp với tải. Cài đặt giới hạn dòng tải sao cho nó phù hợp với yêu cầu của tải.
3. Kiểm tra dây cấp điện: Sử dụng dây cấp điện có tiết diện đủ lớn và chất lượng tốt để đảm bảo dòng điện đủ lớn và không bị mất áp.
4. Kiểm tra tình trạng hệ thống: Kiểm tra hệ thống điện và mạch điện để xem xét có sự cố nào không và sửa chữa chúng nếu cần.
5. Cài đặt độ trễ khởi động (Ramp-up time): Cài đặt độ trễ khởi động trong biến tần để giảm dần dòng khởi động và giảm nguy cơ quá tải.

5. OH: Lỗi quá nhiệt (Overheat).

a. Nguyên nhân:

– Lỗi quá nhiệt (Overheat) ở biến tần Shihlin xuất hiện khi nhiệt độ bên trong biến tần tăng quá mức an toàn. Dưới đây là một số nguyên nhân phổ biến gây ra lỗi quá nhiệt:

1. Môi trường làm việc không tốt: Môi trường xung quanh biến tần quá nóng hoặc không có đủ luồng không khí làm mát có thể gây lỗi quá nhiệt. Điều này thường xảy ra khi biến tần được lắp đặt trong một không gian kín hoặc không có hệ thống làm mát đủ mạnh.
2. Quá tải liên tục: Nếu biến tần hoạt động ở chế độ quá tải liên tục, điều này có thể làm tăng nhiệt độ bên trong nó và gây ra lỗi quá nhiệt. Quá tải có thể xảy ra khi tải đòi hỏi công suất cao hơn so với khả năng của biến tần.
3. Cài đặt thông số sai: Các cài đặt thông số sai, chẳng hạn như quá trình làm mát không được cấu hình đúng hoặc không cài đặt cách hoạt động làm mát tự động, có thể gây lỗi quá nhiệt.
4. Nhiệt độ môi trường quá cao: Nhiệt độ môi trường xung quanh biến tần quá cao cũng có thể gây lỗi quá nhiệt. Nếu biến tần không được bảo vệ khỏi nhiệt độ môi trường cao, nó có thể hoạt động không ổn định.
5. Sự cố trong hệ thống làm mát: Hỏng hóc hoặc sự cố trong hệ thống làm mát của biến tần, chẳng hạn như quạt làm mát không hoạt động, có thể dẫn đến lỗi quá nhiệt.
6. Không đúng lựa chọn cấp điện: Sử dụng dây cấp điện không đúng loại hoặc có tiết diện nhỏ có thể làm giảm khả năng cung cấp điện cho biến tần và dẫn đến quá tải và quá nhiệt.

b. Biện pháp khắc phục:

– Để khắc phục lỗi quá nhiệt (Overheat) ở biến tần Shihlin, bạn có thể thực hiện các bước sau:

1. Kiểm tra môi trường làm việc: Đảm bảo rằng môi trường xung quanh biến tần có đủ luồng không khí làm mát và nhiệt độ trong khoảng chấp nhận được. Nếu cần, cung cấp hệ thống làm mát bổ sung hoặc đặt biến tần trong môi trường thoáng đãng hơn.
2. Kiểm tra tải: Đảm bảo rằng tải kết nối với biến tần không quá tải liên tục và phù hợp với khả năng của biến tần.
3. Kiểm tra cài đặt thông số: Xác minh lại các cài đặt thông số của biến tần và đảm bảo rằng quá trình làm mát và bảo vệ nhiệt độ đã được cấu hình đúng.
4. Kiểm tra hệ thống làm mát: Kiểm tra hệ thống làm mát của biến tần, chẳng hạn như quạt làm mát và bộ tản nhiệt, để đảm bảo rằng chúng hoạt động đúng cách. Thay thế các linh kiện hỏng nếu cần.
5. Kiểm tra dây cấp điện: Đảm bảo rằng bạn sử dụng dây cấp điện đúng loại và có tiết diện đủ lớn để đảm bảo cung cấp điện đủ cho biến tần.

6. OS: Lỗi quá tốc độ (Overspeed).

a. Nguyên nhân:

– Lỗi quá tốc độ (Overspeed) ở biến tần Shihlin xảy ra khi tốc độ đầu ra của biến tần vượt quá giới hạn tốc độ cài đặt. Dưới đây là một số nguyên nhân phổ biến gây ra lỗi quá tốc độ:

1. Cài đặt thông số không đúng: Một trong những nguyên nhân chính của lỗi quá tốc độ là khi bạn cấu hình thông số tốc độ trong biến tần sai cách. Điều này có thể xảy ra khi bạn đặt giới hạn tốc độ quá cao hoặc không cấu hình chế độ tốc độ đặt trước (preset speed) một cách chính xác.
2. Xung điều khiển nhiễu: Nhiễu trong xung điều khiển từ bộ điều khiển hoặc từ tín hiệu điều khiển có thể dẫn đến lỗi quá tốc độ. Sự nhiễu này có thể làm cho biến tần không nhận diện tín hiệu điều khiển một cách chính xác.
3. Sự cố trong hệ thống: Sự cố trong hệ thống điện hoặc cơ học, chẳng hạn như ngắn mạch, hỏng các linh kiện điện, hoặc kẹt cơ cấu cơ khí, có thể dẫn đến tăng đột ngột của tốc độ đầu ra và gây ra lỗi quá tốc độ.
4. Thiết lập điểm điều khiển sai: Nếu điểm điều khiển tốc độ không được cài đặt đúng cách hoặc bị sai, biến tần có thể không hoạt động theo cách mong muốn và dẫn đến lỗi quá tốc độ.
5. Cách kết nối sai: Cách bạn kết nối biến tần với động cơ và tải có thể dẫn đến lỗi quá tốc độ. Điều này có thể xảy ra khi cơ cấu cơ khí hoặc động cơ đang hoạt động không đúng cách.
6. Hỏng hoặc thiết bị cũ: Nếu biến tần bị hỏng hoặc đã qua sử dụng, nó có thể hoạt động không ổn định và gây ra lỗi quá tốc độ.

b. Biện pháp khắc phục:

– Để khắc phục lỗi quá tốc độ (Overspeed) ở biến tần Shihlin, bạn có thể thực hiện các bước sau:

1. Kiểm tra cài đặt thông số: Xác minh lại các cài đặt thông số của biến tần và đảm bảo rằng giới hạn tốc độ và các thông số tốc độ khác đã được cấu hình chính xác.
2. Kiểm tra xung điều khiển: Kiểm tra xung điều khiển từ bộ điều khiển hoặc tín hiệu điều khiển để đảm bảo rằng chúng không bị nhiễu hoặc không ổn định.
3. Kiểm tra hệ thống: Kiểm tra hệ thống điện và cơ học để xem xét có sự cố nào không. Sửa chữa chúng nếu cần.
4. Kiểm tra điểm điều khiển: Xác minh lại cài đặt điểm điều khiển tốc độ và đảm bảo rằng chúng đúng và hoạt động đúng cách.
5. Kiểm tra cách kết nối: Đảm bảo rằng kết nối giữa biến tần, động cơ và tải được thực hiện đúng cách.
6. Kiểm tra tình trạng biến tần: Nếu biến tần bị hỏng hoặc cũ, hãy xem xét việc thay thế nó bằng một biến tần mới hoặc sửa chữa nó nếu có khả năng.

Dịch vụ lắp đặt sửa chữa biến tần Shihlin tại TRAN GIA

Với nhiều năm hoạt động trong lĩnh vực cung cấp, bảo dưỡng và sửa chữa biến tần. TRAN GIA chuyên nhận sửa chữa biến tần Shihlin tất cả các dòng như: SE3, SF-G, SC3, SS2, SE2, SA3 ,… .Và kiểm tra, bảo dưỡng, sửa chữa biến tần delta, Hyndai, LS, Yaskawa,…

– Sửa chữa, khôi phục các bo mạch điện tử Shihlin: Mạch điều khiển trung tâm (Main control board), Mạch điều khiển nguồn công suất (Power board), Mạch kích công suất (Gate drive board), Mạch giao tiếp truyền thông (Communication board).Trong trường hợp các bo mạch bị cháy nổ, hư hỏng quá nghiêm trọng không thể sửa chữa phục hồi được, BITEK sẽ nhập khẩu các bo mạch chính hãng để thay thế cho khách hàng.

– Thay thế các linh kiện điện tử, linh kiện công suất: Công suất chỉnh lưu (Rectifier Module), Công suất nghịch lưu (Inverter Module), Tụ nguồn (Capacitor), Điện trở mồi (Start resistor), … sử dụng phụ tùng chính hãng.

– Cài đặt chương trình và tích hợp hệ thống: Cài đặt thông số theo yêu cầu (Chế độ hoạt động, Chế độ điều khiển, Thông số hoạt động, Chế độ bảo vệ); Tích hợp vào hệ thống (Hệ thống thiết bị nâng hạ; Hệ thống bơm, quạt, điều hòa, thông gió; Hệ băng tải, thang máy, thang cuốn; Dây chuyền công nghệ ngành: Xi măng, hóa chất, thực phẩm, nhựa, bao bì, giấy, gỗ, …).

TRAN GIA tự hào là đơn vị hàng đầu cung cấp các dịch vụ sửa chữa, cài đặt, lắp đặt, khắc phục sự cố và thay thế linh kiện cho các dòng biến tần Shihlin. Chúng tôi chuyên sửa chữa và bảo trì các loại biến tần Shihlin, giúp khách hàng đảm bảo hệ thống vận hành ổn định, tiết kiệm chi phí và thời gian.

Các dòng biến tần Shihlin chúng tôi nhận đã từng sửa chữa bao gồm:

• Biến tần Shihlin SV300
• Biến tần Shihlin SV200
• Biến tần Shihlin SV100
• Biến tần Shihlin SMV
• Biến tần Shihlin SVX
• Biến tần Shihlin SVD
• Biến tần Shihlin SVE
• Biến tần Shihlin SVC
• Biến tần Shihlin SVA
• Biến tần Shihlin SVP
• Biến tần Shihlin SE500
• Biến tần Shihlin SFX
• Biến tần Shihlin SE200
• Biến tần Shihlin SVF
• Biến tần Shihlin VFD-A
• Biến tần Shihlin VFD-C
• Biến tần Shihlin VFD-B
• Và nhiều dòng biến tần khác

Các sự cố mà TRAN GIA nhận sửa chữa bao gồm:

• Lỗi báo Alarm: Khắc phục các mã lỗi alarm và giúp hệ thống hoạt động bình thường trở lại.
• Hư nguồn: Chẩn đoán và thay thế các linh kiện hư hỏng như mạch nguồn, tụ điện, IC nguồn.
• Lỗi IGBT nổ: Sửa chữa, thay thế các bộ phận bị nổ như IGBT, giúp biến tần vận hành ổn định.
• Lỗi cầu chỉnh lưu: Sửa chữa hoặc thay thế cầu chỉnh lưu bị hỏng, đảm bảo hệ thống điện áp DC hoạt động chính xác.
• Lỗi IC xung kích: Khắc phục các sự cố liên quan đến IC xung kích và điều chỉnh lại mạch điều khiển.
• Lỗi ngõ ra không có điện áp: Kiểm tra và sửa chữa các lỗi liên quan đến ngõ ra điện áp không ổn định hoặc không có điện.
• Cháy điện trở: Thay thế điện trở bị cháy hoặc hư hỏng, khôi phục hoạt động của biến tần.
• Lỗi khởi động từ không đóng: Chúng tôi xử lý các lỗi không đóng khởi động từ, giúp quá trình khởi động và dừng biến tần diễn ra chính xác.
• Lỗi phần mềm và lập trình: Cài đặt lại chương trình, điều chỉnh các tham số và khắc phục sự cố phần mềm của biến tần Shihlin.
• Lỗi ngắn mạch, lệch pha: Khắc phục sự cố ngắn mạch, lệch pha ngõ ra, đảm bảo hiệu suất hoạt động của biến tần.
• Và các lỗi khác


TRAN GIA chúng tôi đã sửa thành công một số loại biến tần khác như:

Ngoài các dòng biến tần Shihlin, TRAN GIA cũng đã sửa chữa thành công nhiều loại biến tần khác đến từ các thương hiệu nổi tiếng trên thị trường, bao gồm cả các dòng sản phẩm công nghiệp phổ biến, giúp khách hàng duy trì hệ thống vận hành ổn định, giảm thiểu thời gian gián đoạn sản xuất. Với đội ngũ kỹ thuật viên giàu kinh nghiệm, chuyên môn sâu và trang thiết bị sửa chữa hiện đại, chúng tôi tự tin có thể khắc phục mọi sự cố trên các loại biến tần khác nhau, đáp ứng nhu cầu sửa chữa và bảo trì của khách hàng một cách nhanh chóng và hiệu quả.

• Biến tần Delta: VFD-F, VFD-B, VFD-M, VFD-VE, VFD-C2000, VFD-E, VFD-EL, VFD-EL-W, VFD-CT200, VFD-CH2000, VFD-CP2000, VFD-C2000 Plus, VFD-ME300, VFD-MS300, VFD-MH300.
• Biến tần Siemens: Sinamics G120, Sinamics G110, V20, Micromaster 440, Micromaster 420, Micromaster 410, Micromaster 440, G130, G150.
• Biến tần Mitsubishi: FR-A700, FR-E700, FR-F700, FR-S500, FR-A800, FR-D700, FR-F800, FR-L700.
• Biến tần Schneider Electric: Altivar 71, Altivar 312, Altivar 32, Altivar 61, Altivar 21, Altivar 580.
• Biến tần Yaskawa: V1000, F7, A1000, J1000, P1000, V7.

• Biến tần Fuji: FRENIC-Ace, FRENIC-Mini, FRENIC-5000, FRENIC-5000G5, FRENIC-Ace G2.
• Biến tần ABB: ACS350, ACS550, ACS800, ACS880, ACS580, DCS800, ACH550.
• Biến tần Parker: AC10, AC30, AC60, AC690, Industrial.
• Biến tần Danfoss: VLT AutomationDrive, VLT HVAC Drive, VLT 2800, VLT 3000.
• Biến tần Hitachi: SJ700, WJ200, L100, N500, S500.
• Biến tần LG: iC5, iS5, iX5, iS7.
• Biến tần KEB: F5, C6, COMBIVERT.
• Biến tần Omron: 3G3MX2, 3G3RV, 3G3JX, 3G3JX-S, 3G3FV.
• Biến tần Toshiba: VF-AS1, VF-S11, VF-S15, VF-NC1.
• Biến tần Vacon: Vacon 100, Vacon 20, Vacon 50, Vacon 10.
• Biến tần SEW Eurodrive: MOVIAXIS, MOVIFIT, MOVITRAC, MOVIMOT.

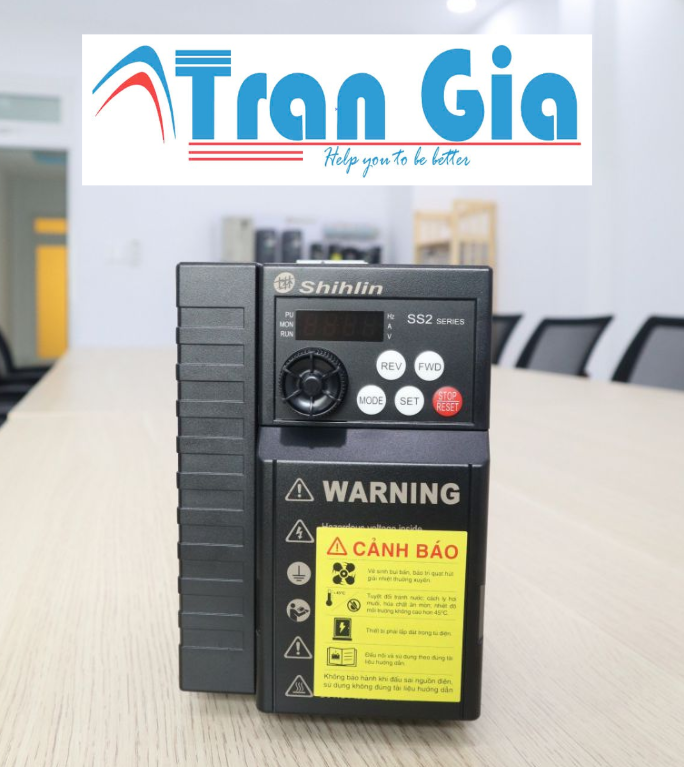

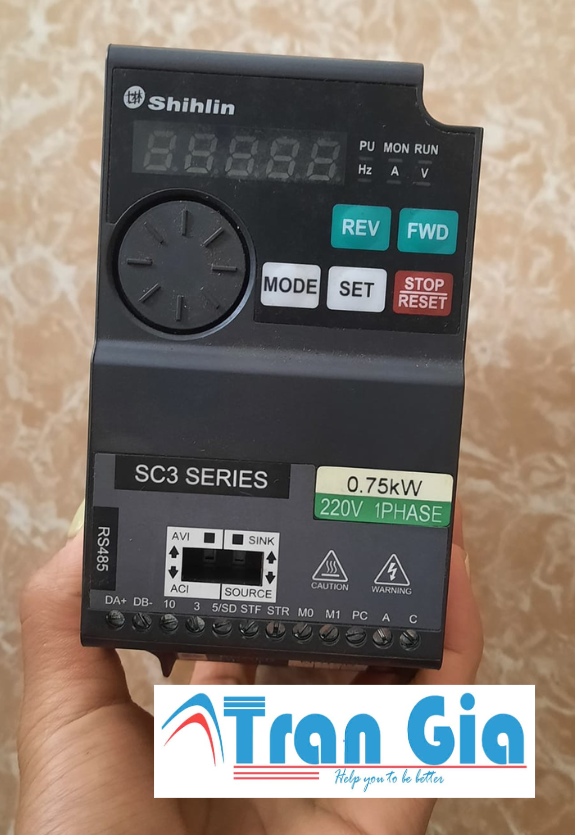

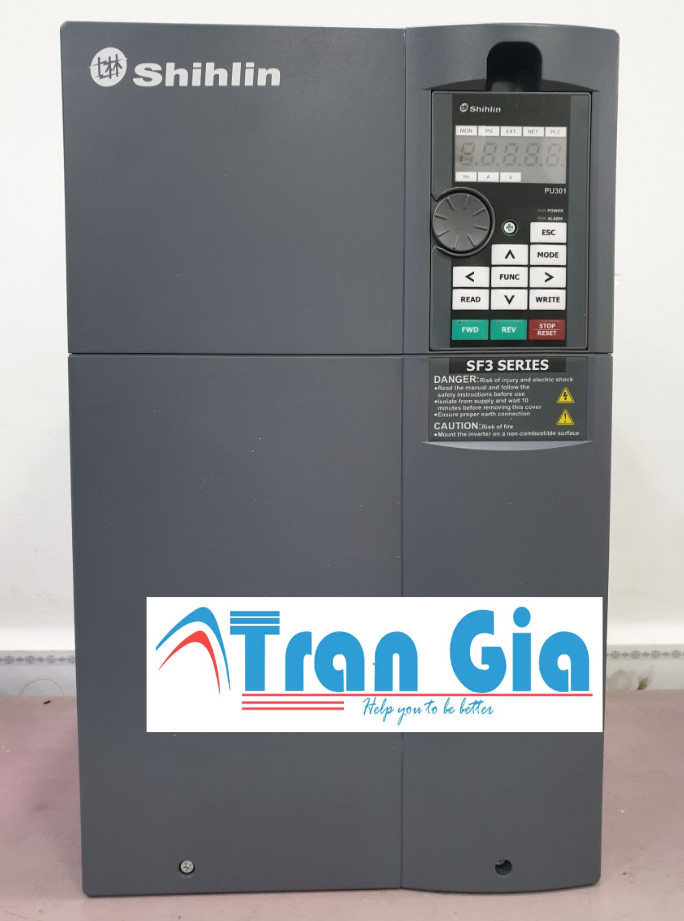

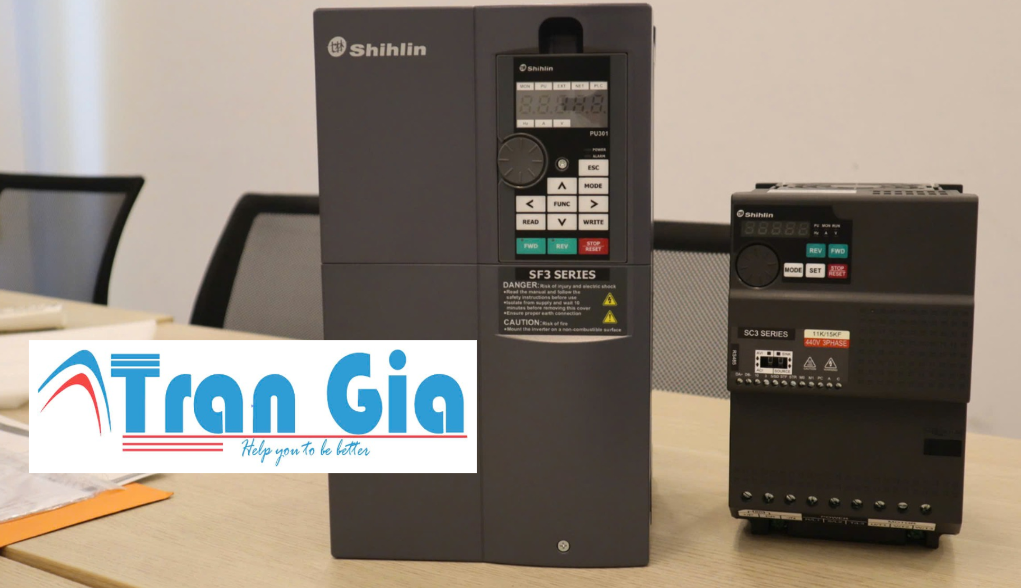

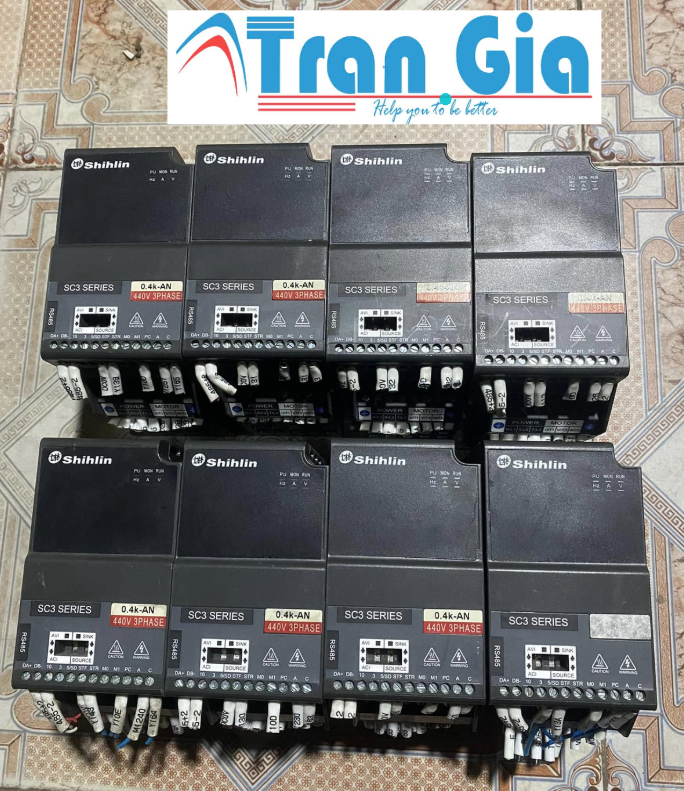

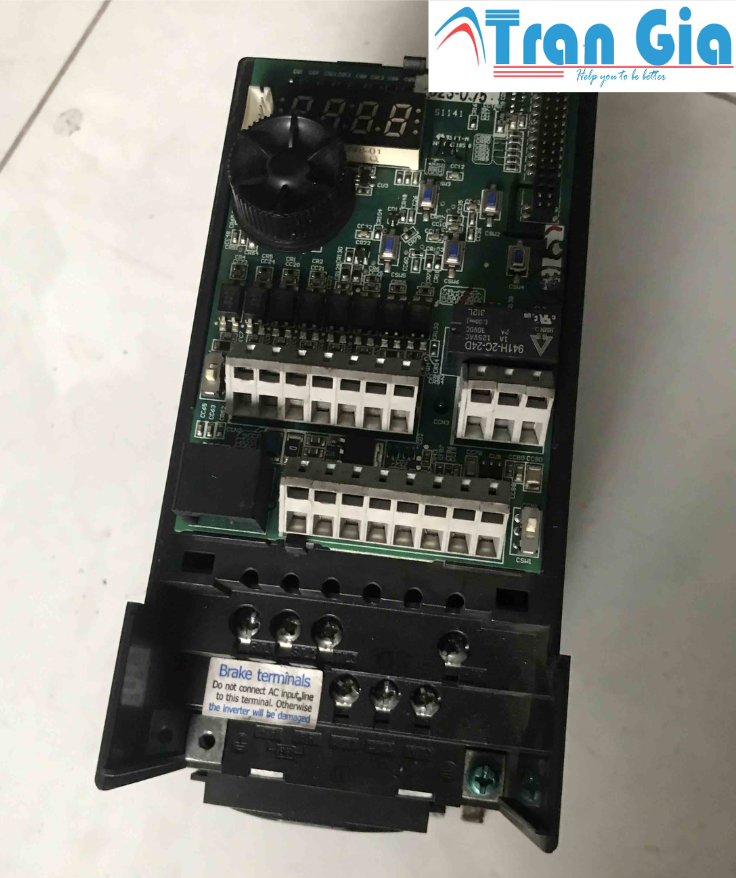

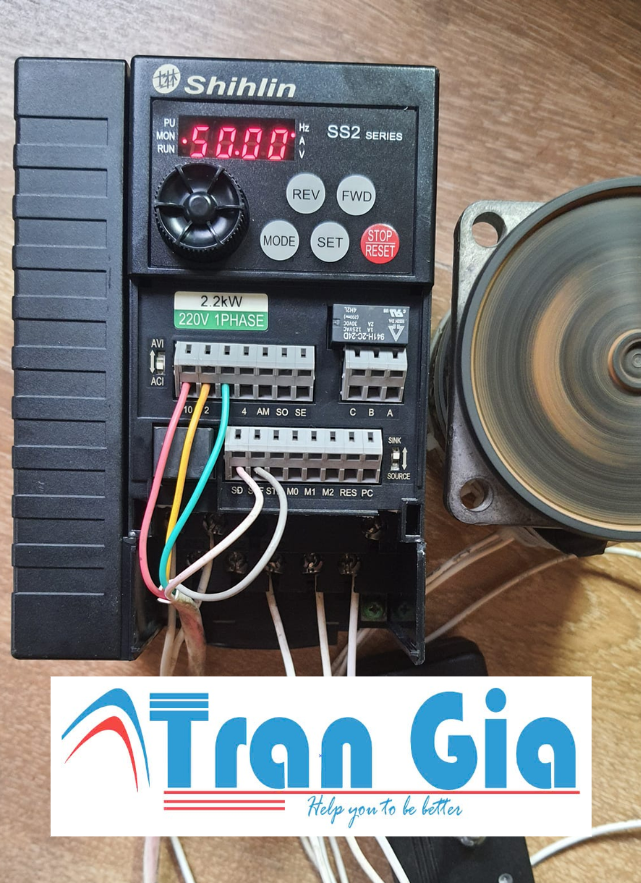

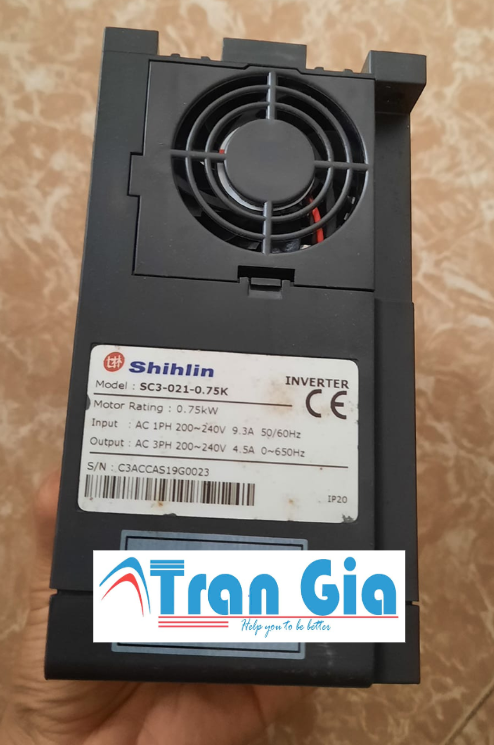

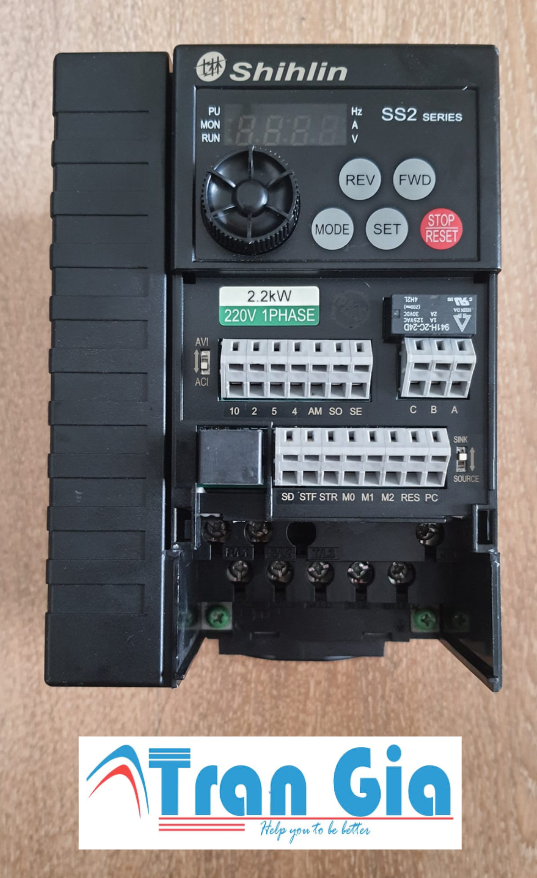

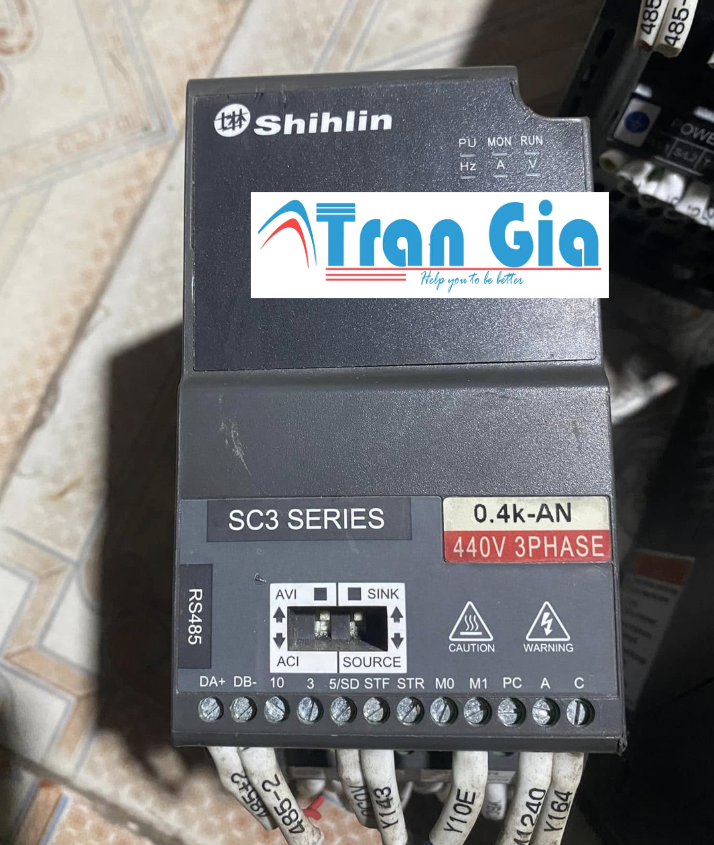

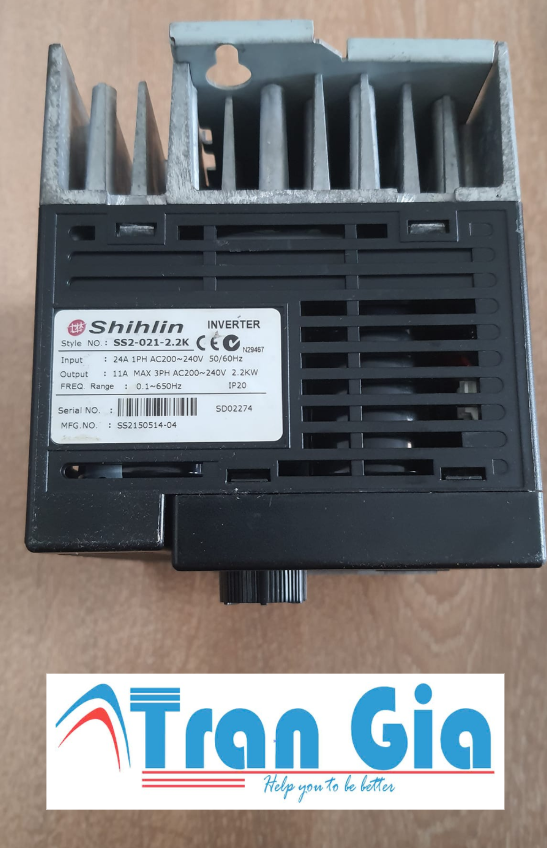

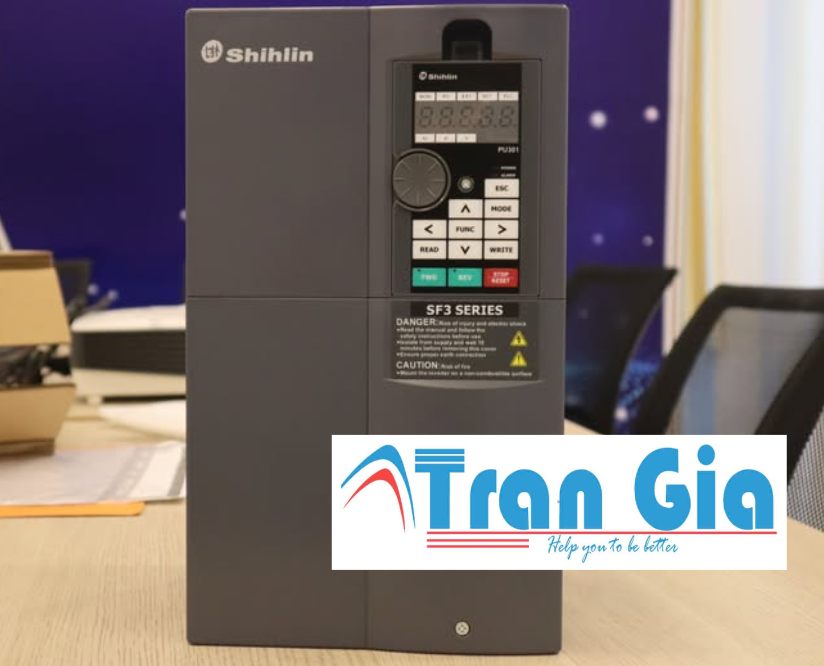

Dưới đây là một số hình ảnh biến tần được sửa tại TRAN GIA

Quy trình sửa biến tần Shihlin báo lỗi

Bước 1: Tiếp nhận thông tin thiết bị từ quý khách hàng.

Bước 2: Kiểm tra thiết bị thông qua nhân viên kỹ thuật sẽ vệ sinh thiết bị. Tiến hành kiểm tra lỗi và nguyên nhân lỗi của thiết bị.

Bước 3: Báo cáo lại cho khách hàng về mức độ hư hại của thiết bị. Báo giá và chờ khách hàng duyệt giá.

Bước 4: Tiến hành sửa chữa thay thế các linh phụ kiện hàng chính hãng cho thiết bị. chạy thử và test lại lỗi.

Bước 5: Bàn giao thiết bị và đi kèm các chính sách bảo hành dành cho quý khách hàng.

Vì sao chọn TRAN GIA sửa biến tần Shihlin báo lỗi

• Đội ngũ kỹ sư đông, giàu kinh nghiệm trong lĩnh vực tự động hóa.
• Tư vấn 24/7 thông qua số HOTLINE: 0913 506 739.
• TRAN GIA chính là nhà nhập khẩu trực tiếp linh kiện, Phụ kiện chính hãng uy tín 100%.
• Kho linh kiện lớn, đối với những linh kiện tiêu chuẩn – chính hãng luôn luôn có sẵn để phục vụ quý khách.
• Bảo hành sửa chữa trong vòng 3 tháng

– Các khu vực chúng cung cấp biến tần Shihlin: Thành phố Hồ Chí Minh, Long An, Bình Dương, Bình Phước, Bà Rịa-Vũng Tàu, Tây Ninh, Tiền Giang, Tp. Cần Thơ, Sóc Trăng, Bến Tre, An Giang, Đồng Tháp, Kiên Giang, Vĩnh Long, Trà Vinh,…

– Dịch vụ sửa biến tần Shihlin tận nơi tại TpHCM: Tân Phú, Tân Bình, Gò Vấp, Quận 1, Quận 3, Thủ Đức, Quận 5, Quận 6, Bình Tân, Phú Nhuận, chợ Nhật Tảo, chợ Dân Sinh, KCN Thuận Đạo, KCN Tân Bình, KCN Vĩnh Lộc, KCN Lê Minh Xuân, KCN Mỹ Phước 1, KCN Mỹ Phước 2, KCN Mỹ Phước 3, KCN Sóng Thần, KCN Linh Trung, KCN Hiệp Phước, KCX Tân Thuận, KCN Tân Tạo, KCN Tân Phú Trung, KCN Tây Bắc Củ Chi, KCN Đông Nam, KCN Tân Phú Trung,….

https://www.youtube.com/watch?v=THFS_pA-OIU
