Lỗi Servo Không Chạy Nhưng Không Báo Lỗi – Nguyên Nhân Và Cách Xử Lý

Lỗi servo không chạy nhưng màn hình bộ điều khiển không xuất hiện bất kỳ mã cảnh báo nào là một trong những sự cố kỹ thuật phức tạp tại các cơ sở sản xuất.

Đội ngũ kỹ sư tại Trần Gia Automation chia sẻ các phương pháp kiểm tra thực tế giúp khách hàng khắc phục sự cố nhanh chóng.

Hiện tượng lỗi servo không chạy và dấu hiệu nhận biết tại xưởng

Trong quá trình vận hành thực tế tại các xưởng gia công cơ khí và dây chuyền tự động hóa, hiện tượng động cơ servo không vận hành thường được biểu hiện qua ba trạng thái đặc thù dưới đây:

5 nguyên nhân cốt lõi gây ra lỗi servo không chạy dù không có alarm

Các nguyên nhân phổ biến thường bắt nguồn từ mạch tín hiệu ngoại vi, tham số cấu hình hoặc hư hỏng phần cứng bên trong hệ thống điều khiển.

1. Mất tín hiệu Servo ON (SON) hoặc mất nguồn điều khiển 24VDC tại cổng I/O

Tín hiệu Enable là điều kiện tiên quyết để bộ điều khiển cấp dòng kích từ giữ trục động cơ. Khi xảy ra sự cố tại nhánh này, hệ thống sẽ có các biểu hiện sau:

• Mất nguồn nuôi cổng I/O: Chân cấp nguồn dương hoặc âm nuôi mạch quang bị đứt dây hoặc nguồn 24VDC bị sụt áp dưới ngưỡng kích hoạt.
• Hở mạch tín hiệu Enable: Tín hiệu ngõ ra từ PLC hoặc rơ le trung gian kích chân SON bị hỏng tiếp điểm khiến Driver luôn ở trạng thái chờ.
• Lỗi phần cứng ngõ vào: Hỏng cách ly quang Optocoupler trên bo điều khiển khiến tín hiệu vật lý có cấp nhưng vi xử lý không nhận diện được lệnh.

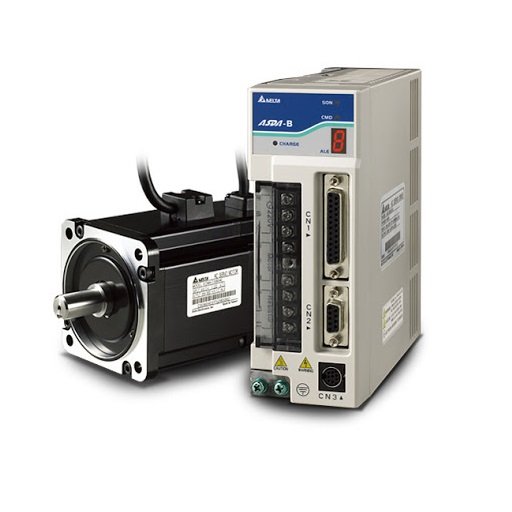

2. Mất tín hiệu lệnh phát xung (Pulse / Direction) từ bộ điều khiển lập trình

Ở chế độ điều khiển vị trí (Position Control), Driver cần nhận chuỗi xung phát từ PLC hoặc mạch phát xung chuyên dụng. Các yếu tố cản trở xung lệnh gồm:

• Đứt cáp tín hiệu CN1: Đường truyền xung cao tốc (PULSE/SIGN) bị đứt lõi đồng bên trong vỏ bọc cao su do chuyển động uốn gập liên tục của xích cáp.
• Hư ngõ ra phát xung PLC: Ngõ ra Transistor phát xung trên PLC bị chập, cháy hoặc chương trình PLC chưa thỏa mãn các điều kiện liên động để xuất lệnh xung.
• Sai lệch chuẩn đấu nối: Đấu nối sai sơ đồ cực thu hở (Open Collector) hoặc vi sai (Line Driver) làm suy hao toàn bộ biên độ xung.

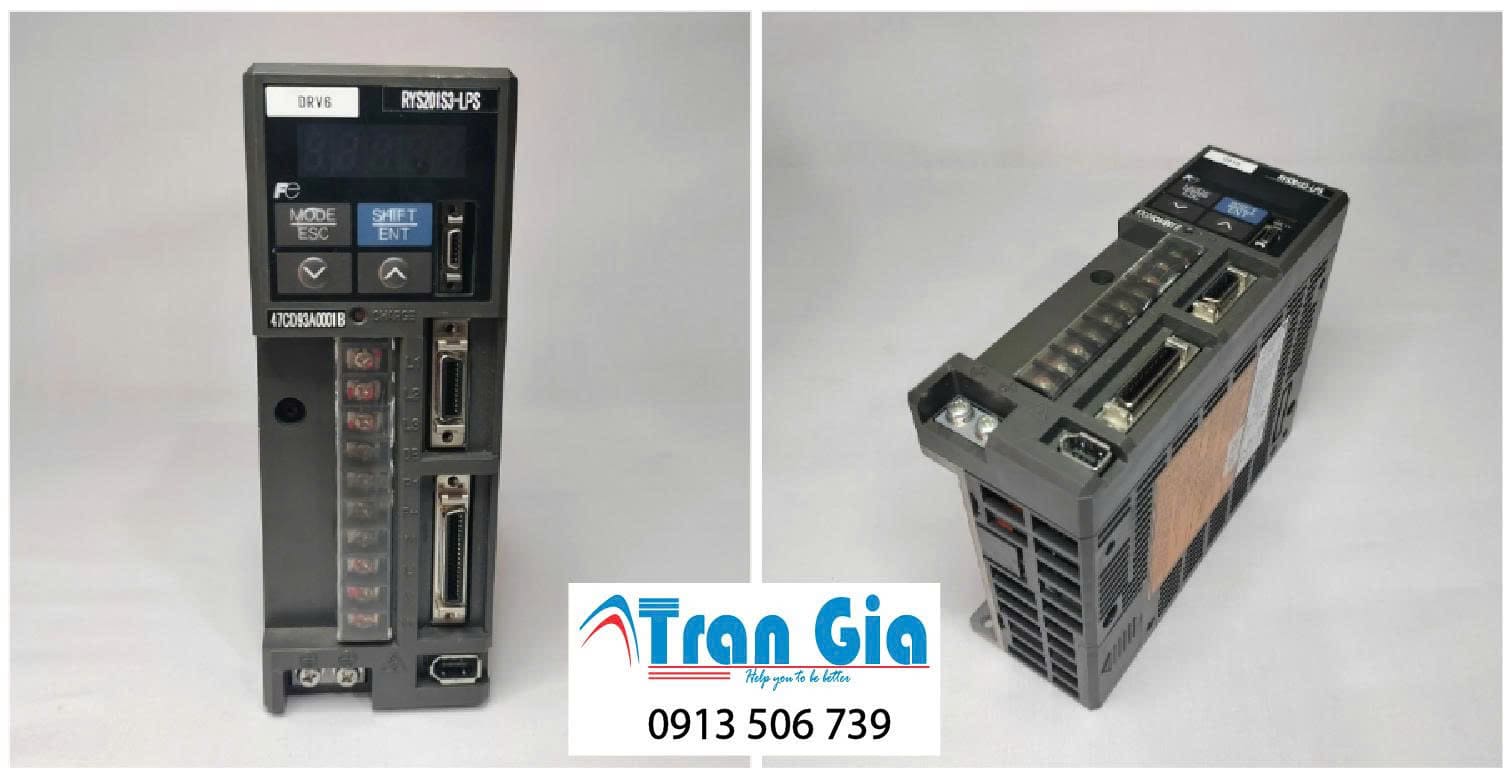

3. Tín hiệu dừng khẩn cấp (EMG) hoặc công tắc giới hạn hành trình bị tác động

Để bảo vệ an toàn cơ cấu cơ khí, Driver luôn tích hợp sẵn các chân giám sát hành trình. Khi các chân này bị ngắt, motor sẽ bị khóa lệnh chạy:

• Chân dừng khẩn cấp EMG bị ngắt: Nút nhấn E-Stop tại tủ điện bị kẹt tiếp điểm thường đóng (NC) hoặc đường dây an toàn bị đứt khiến Driver tự động khóa lệnh phát động.
• Cảm biến giới hạn bị chặn: Công tắc hành trình chiều thuận (POT / FWD) hoặc chiều nghịch (NOT / REV) bị bụi bẩn, phôi vụn đè kẹt hoặc đứt dây tín hiệu.

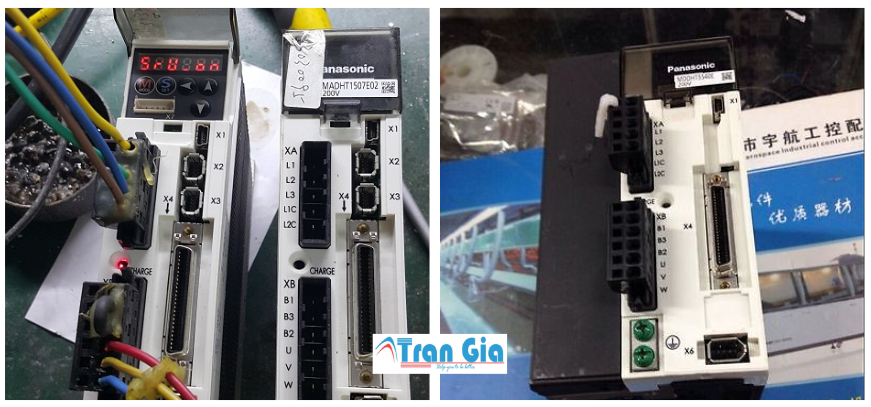

4. Cài đặt sai thông số tham số hoặc sai lệch chế độ điều khiển

Việc thiết lập không chuẩn xác các thông số bên trong bộ nhớ Driver sẽ dẫn đến tình trạng động cơ hoàn toàn không phản hồi:

• Sai chế độ điều khiển: Bộ điều khiển đang cấu hình chạy chế độ Tốc độ (Speed) hoặc Torque trong khi hệ thống điều khiển lại gửi lệnh phát xung vị trí.
• Sai tỉ số truyền điện tử: Cài đặt phân số tỉ số truyền quá nhỏ khiến số lượng xung cần thiết để quay một vòng motor lên tới hàng triệu xung, làm mắt thường không thấy motor chuyển động.
• Kích hoạt ngõ vào cấm chạy: Tính năng chặn xung điều khiển (Command Pulse Inhibit) đang được kích hoạt thông qua chân ngõ vào DI.

5. Kẹt tải cơ khí, bó phanh từ hoặc hỏng tầng kích bo mạch điều khiển

Khi phần cơ khí hoặc mạch lực gặp sự cố nghiêm trọng, motor sẽ không thể quay dù tín hiệu điều khiển vẫn cấp đủ:

• Phanh từ không nhả: Cuộn hút thắng từ 24VDC bị đứt cuộn dây, cháy diode chỉnh lưu hoặc mất nguồn cấp mở phanh khiến má phanh khóa chặt cốt motor.
• Kẹt cơ cấu truyền động: Ổ bi bị vỡ, rơ cốt, kẹt thanh trượt vít me hoặc kẹt hộp số giảm tốc làm động cơ không thể thắng được lực cản ma sát.
• Lỗi tầng kích công suất: Chết mạch Opto cách ly tầng kích hoặc hỏng IC điều khiển Gate Driver bên trong khiến nguồn lực không được truyền ra các chân U-V-W.

Quy trình 4 bước kiểm tra và xử lý lỗi servo không chạy tại chỗ

Khách hàng có thể thực hiện tuần tự 4 bước kiểm tra an toàn dưới đây để xác định chính xác vị trí phát sinh lỗi trên thiết bị.

Bước 1 – Kiểm tra nguồn cấp và mạch ngoại vi: Dùng đồng hồ VOM thang đo điện áp một chiều để kiểm tra nguồn cấp 24VDC tại jack kết nối CN1. Đảm bảo nguồn điện luôn đạt từ 23.5VDC đến 24.5VDC và không bị sụt áp khi hệ thống vận hành. Đồng thời kiểm tra các cầu chì bảo vệ mạch điều khiển.

Bước 2 – Đo thông mạch và kiểm tra tín hiệu jack CN1: Đo thông mạch từng sợi cáp từ ngõ ra PLC đến jack CN1 của Driver. Quan sát trạng thái LED chỉ thị trên PLC xem cổng phát xung có nhấp nháy khi có lệnh chạy hay không. Kiểm tra chân tín hiệu Enable (SON) xem đã thông mạch về mức 0V (đối với cực âm) hoặc 24V (đối với cực dương) hay chưa.

Bước 3 – Thao tác chạy thử chế độ JOG trên Driver: Thực hiện ngắt kết nối jack tín hiệu điều khiển CN1, truy cập vào menu cài đặt thông số trên bàn phím Driver và chọn chức năng chạy thử JOG độc lập (ví dụ Fn002 trên servo Yaskawa, chế độ Test Mode trên servo Mitsubishi hay Fn-04 trên servo Delta. Nếu motor quay trơn tru ở chế độ JOG, khẳng định 100% Driver và Motor còn hoạt động tốt, nguyên nhân nằm ở PLC hoặc cáp kết nối.

Bước 4 – Kiểm tra cơ khí và nguồn mở phanh từ: Nếu chạy chế độ JOG nhưng motor vẫn đứng yên và gầm nhẹ, tiến hành tháo rời khớp nối giữa trục motor và tải cơ khí. Dùng tay xoay thử cốt trục xem có nhẹ nhàng hay bị bó cứng. Với dòng động cơ có thắng từ, đo kiểm tra điện trở cuộn phanh và cấp nguồn 24VDC trực tiếp để lắng nghe tiếng nhả thắng cạch cạch dứt khoát.

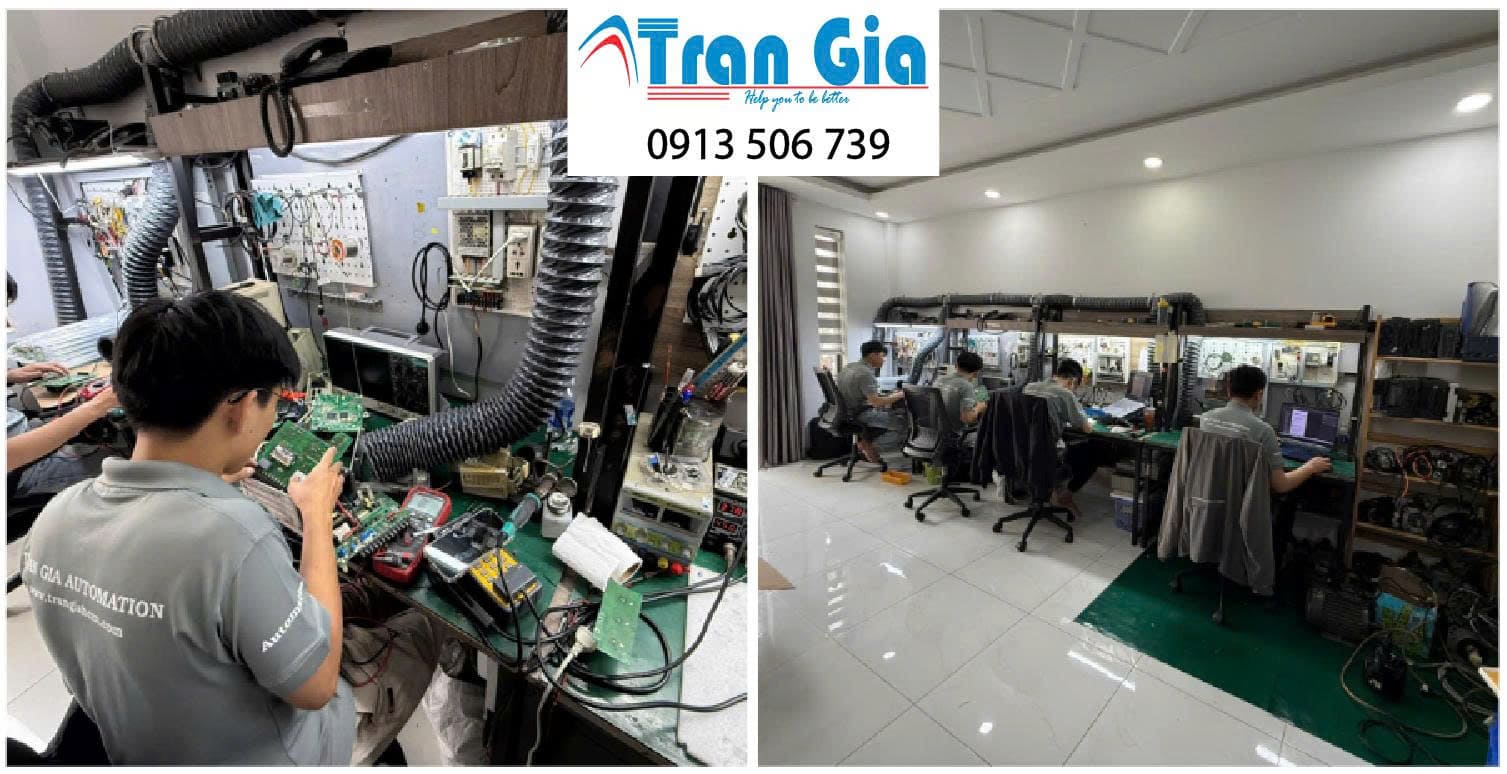

Danh mục các dòng Servo Trần Gia Automation chuyên tiếp nhận xử lý

Chúng tôi tiếp nhận kiểm tra thực tế và khắc phục triệt để các pan bệnh khó cho tất cả các thương hiệu servo phổ biến trên thị trường.

Dòng Servo Yaskawa: Chuyên xử lý các dòng SGDV (Sigma-5), SGD7S (Sigma-7), SGDS, SGDA, SGDB, SGDM (Sigma-2). Khắc phục triệt để lỗi mất nguồn, nổ tụ, chết IGBT, lỗi bo điều khiển và căn chỉnh góc Encoder chính hãng.

Dòng Servo Mitsubishi: Tiếp nhận sửa chữa chuyên sâu các thế hệ MR-J2S, MR-J3, MR-J4, MR-JE, MR-JN, MR-J5. Phục hồi bo mạch công suất, thay thế IC kích driver và xử lý lỗi không nhận tín hiệu phát xung.

Dòng Servo Delta: Khắc phục sự cố nhanh chóng cho dòng ASDA-A2, ASDA-B2, ASDA-A3, ASDA-B3, ASDA-M. Đầy đủ linh kiện bo nguồn, bo CPU và cáp kết nối lập trình.

Dòng Servo Panasonic: Xử lý dứt điểm pan bệnh cho các thế hệ MINAS A4, MINAS A5, MINAS A6, MINAS LIQI. Cài đặt tối ưu tham số và sửa chữa lỗi phần cứng chuyên nghiệp.

Các dòng Servo công nghiệp khác: Bao gồm Siemens (Sinamics S120, V90), Omron (G5, 1S), Inovance (IS620N, SV660N), Xinje, Schneider, Fuji, Teco, LS, Shihlin và các dòng servo máy CNC chuyên dụng.

Vì sao nên chọn Trần Gia Automation để sửa lỗi servo không chạy?

Trần Gia Automation khẳng định vị thế là đơn vị kỹ thuật tự động hóa uy tín hàng đầu với 6 thế mạnh năng lực vượt trội:

1. Nhà nhập khẩu linh kiện chính hãng 100%: Nhập khẩu trực tiếp tấm cảm ứng, panel LCD, bo nguồn và IC bán dẫn đạt chuẩn công nghiệp, hoạt động bền bỉ trong môi trường khắc nghiệt. Kho linh kiện lớn hơn 500 mẫu mã có sẵn, đáp ứng ngay nhu cầu thay thế gấp lấy liền trong 3 giờ.
2. Trang thiết bị đo kiểm phòng kỹ thuật hiện đại: Máy hiện sóng Tektronix (USA), đồng hồ Yokogawa (Japan), thiết bị Fluke (USA) cùng hàng trăm bộ cáp nạp Online đọc và kiểm tra thông số chuẩn xác trước khi bàn giao.
3. Kiểm tra thực tế trước khi báo giá & Bàn giao: Chúng tôi luôn tiến hành kiểm tra chính xác mức độ hư hỏng thực tế của thiết bị trước khi báo giá minh bạch, không phát sinh chi phí phụ. Khách hàng có thể đến kiểm tra thiết bị trực tiếp tại địa chỉ: 703/13 Đường Lê Trọng Tấn, Phường Bình Hưng Hòa, Q. Bình Tân, TP.HCM (Góc Phạm Đăng Giảng và Lê Trọng Tấn).
4. Đội ngũ kỹ thuật hỗ trợ 24/7: Kỹ thuật viên sẵn sàng tư vấn sơ đồ đấu nối, hỗ trợ chuyển đổi chương trình và xử lý sự cố tận tâm qua Hotline 0913 506 739.
5. Chính sách bảo hành uy tín: Bảo hành thiết bị mua mới 12 tháng chính hãng, bảo hành dịch vụ sửa chữa từ 3 đến 6 tháng.
6. Phạm vi hỗ trợ kỹ thuật và tiếp nhận thiết bị Toàn quốc: Tiếp nhận thiết bị và hỗ trợ kỹ thuật cho khách hàng trên toàn quốc (TP. Hồ Chí Minh, Bình Dương, Đồng Nai, Long An, Tây Ninh, Tiền Giang, Cần Thơ, Bà Rịa – Vũng Tàu, Đà Nẵng, Hà Nội, Bắc Ninh, Hải Phòng và tất cả các tỉnh thành trên cả nước…) thông qua tiếp nhận trực tiếp, giao nhận tận nơi hoặc gửi thiết bị nhanh qua chành xe, bưu điện chuyển phát nhanh.

FAQ – Câu hỏi thường gặp về lỗi servo không chạy

Dưới đây là lời giải đáp chi tiết cho những thắc mắc phổ biến của khách hàng trong quá trình vận hành và xử lý sự cố servo.

1.Lỗi servo không chạy nhưng không báo lỗi thì có thể tự khắc phục tại xưởng không? Nếu sự cố do đứt dây ngoại vi, hở chân dừng khẩn cấp EMG hoặc sai tham số, khách hàng hoàn toàn có thể tự kiểm tra và khắc phục theo hướng dẫn 4 bước ở trên. Tuy nhiên, nếu sự cố do hỏng cách ly quang, chết IC kích Gate Driver hoặc cháy cuộn dây motor, việc can thiệp cần có trang thiết bị đo chuyên sâu để tránh chập nổ lan truyền.

2.Thời gian kiểm tra thực tế và sửa chữa servo tại Trần Gia Automation là bao lâu? Đối với các sự cố đứt mạch tín hiệu, hỏng linh kiện thông dụng sẵn có trong kho, chúng tôi hỗ trợ kiểm tra và xử lý lấy liền trong vòng 3 giờ. Với các sự cố phức tạp hơn, thời gian kiểm tra chính xác và gửi báo giá chi tiết cho khách hàng trên toàn quốc là trong vòng 24 giờ kể từ khi tiếp nhận thiết bị.

3.Tại sao Driver Servo đã hiển thị trạng thái Ready nhưng motor vẫn không chịu quay? Trạng thái Ready chỉ thể hiện Driver đã cấp đủ nguồn lực DC Bus và sẵn sàng vận hành. Động cơ chỉ quay khi nhận đồng thời hai điều kiện: có tín hiệu Enable (Servo ON) để khóa moment trục và có chuỗi xung lệnh (Pulse) phát đến từ bộ điều khiển.

4.Làm sao để biết lỗi không chạy là do chương trình PLC hay do hỏng Driver Servo? Phương pháp nhanh nhất là cô lập bằng chế độ JOG. Khi ngắt cáp CN1 và chạy thử JOG trực tiếp trên phím bấm Driver: nếu motor quay bình thường thì sự cố nằm ở chương trình PLC hoặc cáp truyền tín hiệu; nếu motor vẫn không quay thì sự cố nằm ở phần cứng Driver hoặc Motor.
