TRAN GIA Automation chúng tôi chuyên cung cấp màn hình HMI Panasonic bảo hành 12 tháng, ngoài ra chúng tôi Sửa màn hình Panasonic, Nhận Sửa HMI Panasonic AIGT2030H lỗi cảm ứng uy tín  với đội ngũ nhân viên kỹ thuật có kinh nghiệm lâu năm trong lĩnh vực tự động hóa. Chúng tôi cam kết sẽ đem lại cho quý khách một trải nghiệm tốt về mọi dịch vụ tại công ty chúng tôi. Giá cả phải chăng khi và bảo hành tận tình khi sửa chữa màn hình HMI và nhận lại thiết bị trong thời gian nhanh nhất.

– Tất cả các thiết bị HMI sau khi sửa chữa đều được bảo hành từ 3 đến 6 tháng tùy vào tình trạng sử dụng trước đó.

– Với các lỗi đơn giản liên quan đến phần mềm, chúng tôi có thể hỗ trợ tư vấn, xử lý từ xa miễn phí qua điện thoại hoặc Teamviewer để khách hàng tiết kiệm chi phí và thời gian.

– Chúng tôi có mối quan hệ lâu năm với các nhà phân phối chính hãng tại thị trường Việt Nam. Trong trường hợp màn hình hư hỏng nặng, không thể sửa chữa, chúng tôi có thể hỗ trợ khách hàng đặt mua màn hình mới chính hãng đúng model cũ với giá ưu đãi nhất.

– Ngoài sửa chữa, chúng tôi còn cung cấp dịch vụ tư vấn – thiết kế – lắp đặt mới hệ thống HMI, phù hợp với nhiều ngành nghề và dây chuyền sản xuất, đi kèm chi phí cạnh tranh và hỗ trợ kỹ thuật lâu dài.

Các dòng màn hình Panasonic chúng tôi đã từng sửa chữa qua

1. Dòng HMI Panasonic GT Series

• GT02 / GT03 – Màn hình nhỏ gọn, dùng nhiều cho máy đóng gói và dây chuyền mini.

• GT05 / GT07 – Phổ biến trong máy ép nhựa, máy dệt, dây chuyền lắp ráp.

• GT32 / GT32T / GT32M – Dòng màn hình màu, kích thước lớn hơn, hỗ trợ cảm ứng đa điểm.

• GT70 / GT707 – Dùng cho các ứng dụng cần hiển thị rõ, môi trường công nghiệp nặng.

2. Dòng HMI Panasonic AIG Series

• AIGT0030 / AIGT0050 – Màn hình đơn sắc, giá rẻ, dùng cho hệ thống cũ.

• AIGT0032B / AIGT0050B – Có giao tiếp đa dạng, bền bỉ trong môi trường sản xuất.

3. Dòng HMI Panasonic FP Series (tích hợp PLC)

• FP0R-HMI, FP-XH – Vừa là PLC vừa tích hợp màn hình điều khiển, dùng cho các máy nhỏ gọn

Sửa màn hình Panasonic, Nhận Sửa HMI Panasonic AIGT2030H lỗi cảm ứng uy tín

Hư phần cảm ứng: Đây là lỗi thường gặp trên hầu hết các dạng màn hình cảm ứng sử dụng điện trở của màn hình Những lỗi như: Nhấn không ăn một số điểm, Nhấn lệch điểm, Không nhấn được,…

Hư phần hiển thị LCD: Màn hình LCD các dòng Conch thường hay bị loang hoặc nhoè, mờ , màn hình LCD Bị vỡ

Hư phần cao áp: Điều khiển bóng đèn nền trên MainBoard Xuất hiện khi bạn khởi động màn hình lên nhưng không thấy xuất hiện ánh sáng trên màn hình LCD. Điều này chứng tỏ bo cao áp hoặc bóng LCD bị hư cần được sửa chữa. Hư bo CPU: Không khởi động được hoặc khởi động lên được vài giây rồi tự bật lại. Có nguồn nhưng không lên màn hình

Hư cổng truyền thông với PLC: Hoặc thiết bị khác Lỗi này xảy ra khi màn hình không có kết nối với PLC, trên màn hình sẽ xuất hiện PLC connection Fault và không thể điều khiển được hoặc không cảm ứng được. Điều này khẳng định HMI Allen-Bradley PanelView Plus  đã mất kết nối với PLC. Có thể các IC truyền thông trên bo CPU hoạt động liên tục trong thời gian dài đã hư hỏng. Cần được sửa chữa và thay thế linh kiện chính hãng, chất lượng mới có thể hoạt động ổn định lâu dài

Hư phần nguồn trên Mainboard: Cũng khá thường xuyên nếu màn hình sử dụng sau 5 năm, Tuổi thọ linh kiện công suất không còn và dễ dẫn tới hư hỏng phần nguồn DC cấp cho Main CPU… Cũng có nhiều trường hợp bị Chạm chập, sét đánh, hoặc cấp nhầm điện áp

Bo nguồn: thường là bo chuyển đổi từ nguồn AD/DC sang DC 5V, 12V để cung cấp cho bo CPU. Bo này thường do TDK Japan sản xuất. Bo CPU bao gồm Chip nhớ: RAM, EPROM,… Bo giao tiếp truyền thông RS232/ 422/ 485, USB, Ethernet, Profibus/ CAN Bus (Option) Phần hiển thị LCD, thường Proface sử dụng LCD đến từ các nhà cung cấp LCD hàng đầu Nhật bản như: Kyocera, Sharp, NEC,…Bo cao áp do TDK Japan sản xuất. Phần cảm ứng hay còn gọi là tấm cảm ứng:

Hư Board Nguồn TDK

Nguyên nhân chủ yếu làm hư bo nguồn màn hình cảm ứng Conch  là do chạm chập, cháy nổ, hoặc do sét đánh. Đôi lúc do lỗi người sử dụng. TH này ít xảy ra vì màn hình đến từ Nhật bản có bo nguồn với khả năng cách ly cao do TDk Japan sản xuất. Trong trường hợp bạn bị hư hỏng bo nguồn mà các bộ phận khác vẫn còn sử dụng tốt chúng ta có thể tận dụng và sửa chữa lại Bo này. Chúng sẽ giúp chúng ta tiết kiệm rất nhiều chi phí Nếu thay nguyên bộ màn hình mới vì phương án này chắc chắn giá sẽ rẻ hơn.

Hướng dẫn cách khắc phục lỗi màn hình HMI Panasonic

1. Màn hình HMI Panasonic không lên nguồn

Nguyên nhân:
– Nguồn cấp không đúng (đa số HMI Panasonic dùng 24VDC ±10%)
– Hỏng bo nguồn, cháy IC nguồn, nổ tụ lọc, hư diode bảo vệ.

Cách khắc phục:
– Kiểm tra điện áp cấp vào (nên dùng nguồn ổn định, chống nhiễu).
– Tháo thiết bị, kiểm tra bo nguồn, thay IC nguồn, tụ lọc nếu lỗi.
– Trường hợp hư nặng, thay bo nguồn hoặc sửa tại trung tâm kỹ thuật chuyên HMI.

2. Màn hình sáng trắng, đen hoàn toàn, không hiển thị

Nguyên nhân:
– Lỗi panel LCD hoặc mạch điều khiển hiển thị.
– Lỗi firmware, mất chương trình.
– Đứt cáp tín hiệu nội bộ hoặc chết IC hiển thị.

Cách khắc phục:
– Kiểm tra màn hình bằng cách kết nối cáp tải chương trình từ phần mềm GTWIN.
– Thử nạp lại chương trình, nếu không được => thay màn LCD hoặc sửa mạch hiển thị.
– Kiểm tra lại kết nối giữa bo CPU và LCD.

3. Màn hình cảm ứng không nhận, bị loạn, liệt

Nguyên nhân:
– Tấm touch panel bị lỗi, hư sau thời gian dài sử dụng.
– Bo điều khiển cảm ứng hoặc IC điều khiển tín hiệu touch bị hỏng.

Cách khắc phục:
– Vệ sinh bề mặt và kiểm tra cáp kết nối touch panel.
– Thay mới tấm cảm ứng nếu bị liệt, nứt.
– Kiểm tra hoặc thay IC điều khiển cảm ứng nếu lỗi vẫn tiếp diễn.

4. Màn hình bị sọc, chớp, loang màu

Nguyên nhân:
– LCD lỗi, hư IC hình ảnh.
– Màn hình bị ẩm, hư lớp hiển thị hoặc đứt đường dẫn tín hiệu.

Cách khắc phục:
– Thay LCD panel đúng mã model (ưu tiên hàng chính hãng).
– Kiểm tra bo điều khiển hình ảnh và thay thế IC nếu cần.
– Đảm bảo không đặt thiết bị gần nơi có hơi nước hoặc hóa chất.

5. Lỗi giao tiếp với PLC / báo “Communication Error”

Nguyên nhân:
– Cáp truyền thông hư, cắm sai chân.
– Sai cấu hình truyền thông (COM1/COM2, RS232, RS485, baudrate, station…)
– IC truyền thông trên HMI bị lỗi.

Cách khắc phục:
– Kiểm tra sơ đồ dây nối và cấu hình lại đúng thông số trong phần mềm GTWIN.
– Dùng đúng loại cáp theo tài liệu kỹ thuật Panasonic.
– Kiểm tra IC truyền thông (thường là MAX232, MAX485) và thay nếu hỏng.

6. Không nạp được chương trình (Upload/Download failed)

Nguyên nhân:
– Sai driver, sai cáp kết nối, hoặc HMI đang ở chế độ khóa nạp.
– Cổng truyền thông trên HMI lỗi.

Cách khắc phục:
– Cài đúng driver kết nối (USB driver Panasonic hoặc COM driver).
– Dùng đúng phiên bản phần mềm GTWIN tương thích với dòng HMI.
– Thử chuyển sang cổng COM khác nếu HMI hỗ trợ nhiều cổng.
– Kiểm tra và sửa lại cổng truyền thông nếu có dấu hiệu hư IC.

7. Màn hình tự reset, chạy chập chờn

Nguyên nhân:
– Nguồn nhiễu, tụ nguồn yếu, IC nguồn hư.
– Môi trường có nhiễu điện từ mạnh (gần biến tần, motor công suất lớn).
– Lỗi firmware, tràn bộ nhớ do chương trình nặng.

Cách khắc phục:
– Cấp nguồn sạch, dùng lọc nhiễu DC (LC filter).
– Thay tụ nguồn, kiểm tra IC ổn áp.
– Tối ưu lại chương trình, giảm tải ảnh động, số lượng màn hình con.

8. Treo logo, không vào chương trình

Nguyên nhân:
– Mất firmware hoặc lỗi chương trình.
– Hư bộ nhớ trong (Flash hoặc EEPROM).

Cách khắc phục:
– Sử dụng phần mềm GTWIN hoặc GT Configurator để nạp lại chương trình.
– Nếu không thể nạp, cần thay chip nhớ hoặc xử lý phần cứng.

Khuyến nghị chung khi sửa HMI Panasonic:

• Sử dụng nguồn ổn định 24VDC, có chống nhiễu, tránh dùng chung với biến tần.
• Sao lưu chương trình định kỳ để dễ phục hồi khi lỗi phần mềm.
• Nếu hư phần cứng nghiêm trọng (cháy nổ, mất boot), nên gửi về trung tâm sửa chữa chuyên sâu.

Những lỗi thường gặp ở màn hình HMI Panasonic

• Màn hình HMI bị vỡ cảm ứng và tấm nền hiển thị
• Cảm ứng màn hình không bấm được hoặc bấm nhưng không nhạy, mất cảm ứng vùng, loại điểm cảm ứng
• Màn hình cảm ứng HMI xuất hiện kẻ sọc, hoen ố, loang màu, mờ không thấy rõ hoặc màn hình tối đen, không sáng lên
• Không lên nguồn, khởi động nhưng phải một lúc lâu sau màn hình mới lên được hoặc không thể khởi động được, khởi động chập chờn lúc lên lúc không
• Màn hình bị đơ, lag, treo, không thể điều khiển được
• Màn hình không thể boot load chương trình giao diện vận hành
• Màn hình lên nguồn nhưng lại bị nhấp nháy hoặc chỉ hiển thị một màu, ví dụ màu đỏ, tím, xanh, trắng, vàng,…
• Cổng truyền thông bị lỗi nên không thể kết nối màn hình cảm ứng HMI với PLC
• Lỗi phần cứng, phần mềm firmware màn hình HMI HMI Panasonic
• Sửa màn hình hmi Panasonics  bị lỗi board nguồn Sửa màn hình hmi Panasonics  bị lỗi  board CPU
• Sửa màn hình hmi Panasonics  bị mất nguồn
• Sửa màn hình hmi Panasonics bị nổ tụ
• Thay tấm cảm ứng hmi Panasonics
• Mở password hmi Panasonics
• Lập trình hmi Panasonics
• Chuyển đổi hmi Panasonics, chuyển đổi chương trình từ màn hình cũ sang màn hình mới
• Và một số lỗi thường gặp ở màn hình hmi Panasonics khác

Đa số các màn hình cảm ứng HMI hàng theo máy đều có cài password chống upload chương trình, việc crackpassword khá khó khăn và chi phí tương đối cao, vì thế việc sửa chữa màn hình HMI để sử dụng lại là phương án tối ưu nhất, giúp khách hàng tiết kiệm chi phí vá thời gian dừng máy ngắn nhất có thể.

• Sửa màn hình cảm ứng HMI giúp khách hàng giảm chi phí tối đa khi mua mới thiết bị (chi phí sửa thường chỉ bằng dưới 40% so mới giá màn hình mua mới)
• Giúp tiết kiệm thời gian đặt hàng mới (2-4 tuần) đối với các mã model hiếm và khó tìm, đặc biệt là màn hình theo máy OEM.
• Sửa màn hình cảm ứng HMI làm giảm tối đa tỷ lệ giảm năng suất sản xuất khi dây chuyền không thể hoạt động vì thiết bị lỗi.
• Sửa màn hình cảm ứng HMI giúp khách hàng sản xuất ngay, không để thời gian chờ đợi thay thế vì thiết bị lỗi, đình truệ đơn hàng, hợp đồng…

Đội ngũ kỹ sư của Trần Gia Automation sẽ tiến hành vệ sinh, chỉnh lại độ sáng và calib lại màn hình HMI sau khi sửa chữa, vì thế màn hình HMI sẽ sáng hơn, rõ nét hơn và nhạy hơn so với ban đầu

Đặc biệt, chúng tôi chuyên cung cấp các linh kiện, phụ kiện chính hãng sửa chữa và thay thế cho tất cả các loại màn hình HMI, Màn hình LCD, cảm ứng công nghiệp các hãng tiêu chuẩn Châu Âu, Nhật, Đài Loan, Hàn Quốc…

Với các lỗi về phần cảm ứng của màn hình HMI thì hầu hết cần phải thay thế tấm cảm ứng là màn hình có thể trở lại hoạt động bình thường.

Với lỗi màn hình hiển thị LCD không khắc phục được =>  chúng tôi luôn có sẵn hơn 500 mẫu mã luôn sẵn sàng để phục vụ quý khách hàng nhanh nhất.

Trần Gia Automation có trang bị cho các kỹ sư một hệ thống bao gồm máy hiện sóng Tektronik USA, Đồng hồ và thiết bị đo đếm Yokogawa Japan, Đồng hồ và dụng cụ đo Fluke USA và đặc biệt là hàng trăm bộ cáp Lập trình, kết nối Online đọc và hiển thị các thông số của thiết bị kèm theo cáp, jack kết nối để phục vụ cho quá trình TEST và kiểm tra trong quá trình sửa chữa cũng như trước khi giao tới tay khách hàng

Chúng tôi luôn có sẵn Linh kiện chính hãng để sửa chữa màn hình cảm ứng HMI

• Tấm cảm ứng, Mặt cảm ứng màn hình tất cả các kích thước: 4.3 inch, 5.7 inch, 7.5 inch, 8.0 inch, 10.4 inch, 12.0 inch, 15.0 inch, 17.0 inch, 19.0 inch
• Bàn phím HMI , Keypad
• Tấm nền LCD hiển thị màn hình tất cả các kích thước: 4.3 inch, 5.7 inch, 7.5 inch, 8.0 inch, 10.4 inch, 12.0 inch, 15.0 inch
• Bo CPU, Bo điều khiển, Bo cao áp & bóng đèn màn hình…

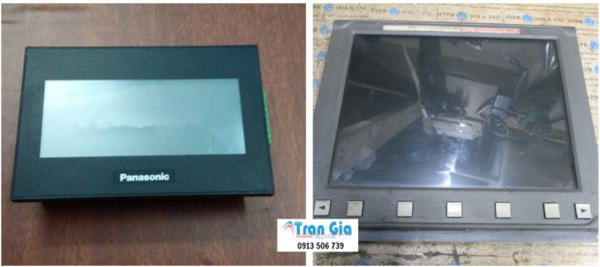

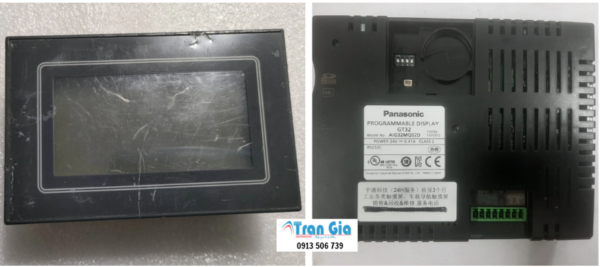

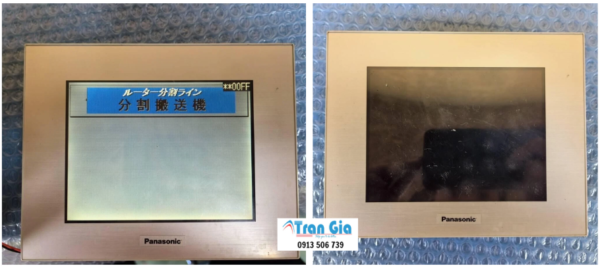

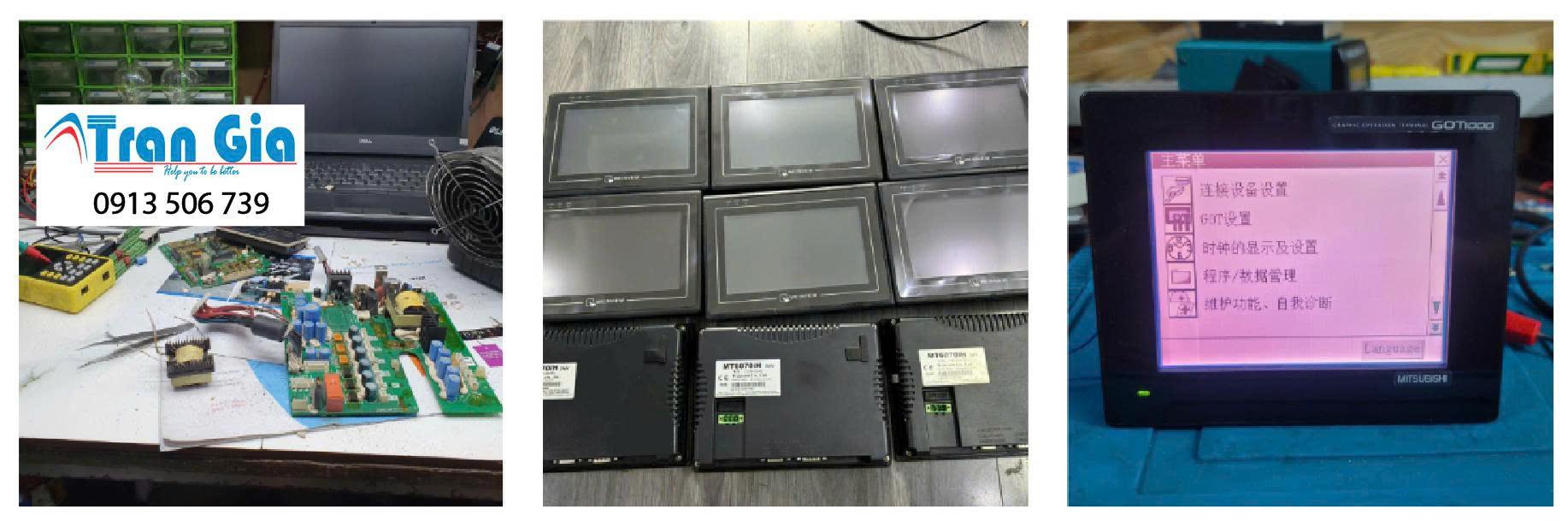

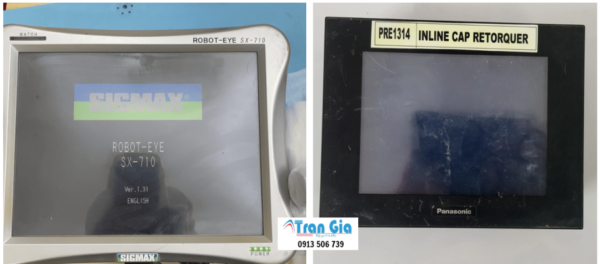

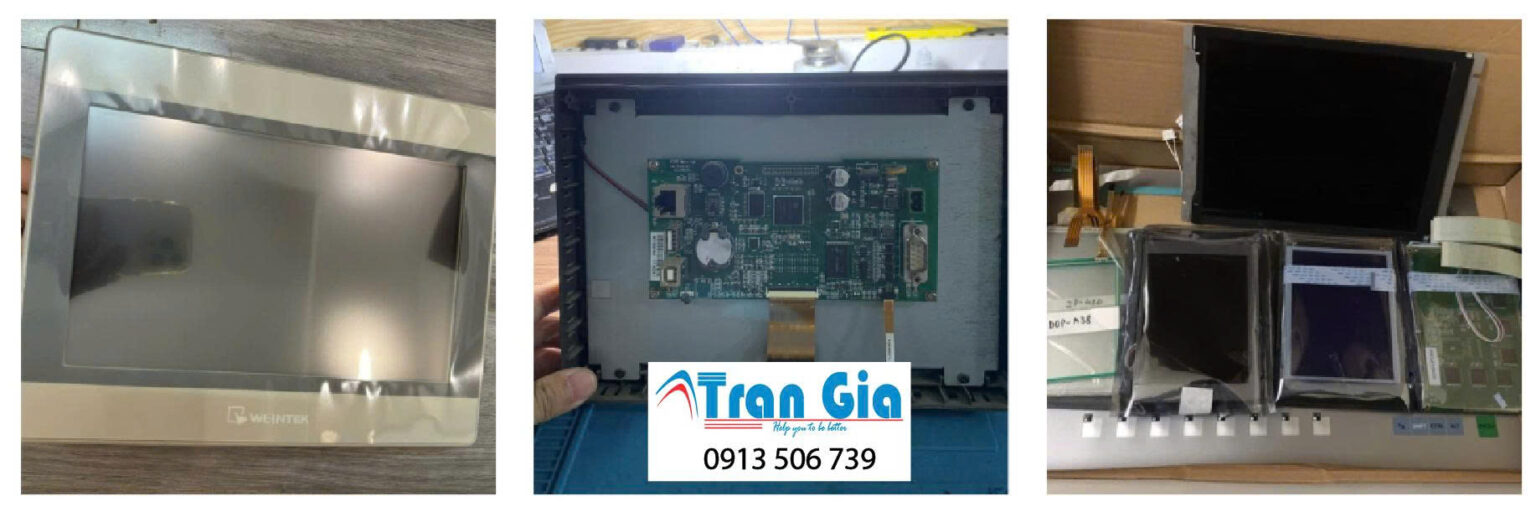

Hình ảnh một số màn hình HMI được trong quá trình sửa chữa

CÁC DÒNG MÀN HÌNH CẢM ỨNG HMI MÀ CHÚNG TÔI CÓ KINH NGHIỆM SỬA

– Sửa màn hình cảm ứng Omron các model : NBQ5-TW00B, NBQ5-TW01B, NB7W-TW00B, NB7W-TW01B,NSJ5-TQ, NSJ5-SQ, NSJ8-TV, NSJ10-TV, NSJ12-TS,NSH5-SQR, NSH5-SQG, NS5-MQ, NS5-SQ, NS5-TQ, NS8-TV, NS10-TV, NS12-TS, NS15-TX,NT11, NT11S, NT21, NT20S, NT31, NT31C, NT631C,NV3W, NV3Q, NV4W

– Sửa màn hình cảm ứng Mitsubishi các model : GOT A900, F900, GOT1000, GOT2000, A900 Series, F900 Series, GOT2000 Series, GOT1000 Series, Loại Sử dụng phần mềm GT Designer 3 GT10: GT1030, GT1040, GT1045, GT1050, GT1055 GT11: GT1150HS, GT1155HS GT12: GT1265, GT1275 GT14: GT1450, GT1455 GT15: GT1550, GT1555, GT1562, GT1565, GT1572, GT1575, GT1575V, GT1585, GT1585V, GT1595 GT16: GT1665, GT1665HS, GT1665M, GT1672, GT1675, GT1675M, GT1685M, GT1695M GT21: GT2103, GT2104 GT23: GT2308, GT2310 GT25: GT2508, GT2510, GT2512 GT27: GT2705, GT2708, GT2710, GT2712, GT2715

– Sửa màn hình cảm ứng Hitech các model :  PWS Series : PWS1711, PWS1760, PWS3261, PWS6300, PWS6560, PWS6400, PWS6500, PWS5610, PWS6600, PWS6620, PWS6700, PWS6800,PWS6A00, PWS5A00 X2 Base : X2 Base 5 (5 inch), X2 Base 7 ( 7 inch), X2 Base 10 ( 10 inch) X2 Pro: X2 Pro 4 (4 inch), X2 Pro 7 (7 inch), X2 Pro 7 2E ( 7 inch), X2 Pro 10 (10 inch), X2 Pro 12(12 inch), X2 Pro 15 (15 inch), X2 Pro 21 (21 inch)

– Sửa chữa Màn hình Proaface: Các dòng GP2000, GP3000, GP4000, GP37W2, Máy tính công nghiệp IPC

– Sửa chữa Màn hình Siemens: Các dòng MP, TP, KTP, Smart700, Màn hình CNC Sinumerik,…

– Sửa chữa Màn hình Easyview: MT500, MT506, MT508, MT510, eMT3070A, eMT3105A, eMT3120A, eMT3150A

– Sửa chữa Màn hình Panasonics: GT02, GT703, GT704, GT03-E, GT05, GT12, GT32, GT32-E, HM500, HMx700

– Sửa chữa Màn hình Redlion: G306C000, G308C, G310C, G312C

– Sữa chữa màn hình Weintek các model : MT8050i, MT8070iH, MT8100i, MT8104iH, MT8070iE, MT8100iE, MT8071iE,MT8071iP, eMT3070A, eMT3105A, eMT3120A, eMT3150A, MT6050i, MT6070iH, MT6100i, MT6070iE, MT6070iP,MT8056, MT8080, MT8104, MT8121, MT8150,MT606, MT608, MT610, MT612,MT506, MT508, MT510..

– Sữa chữa màn hình Weinview các model : TK6071IQ, TK6070iH, TK6100i, TK6102i, TK8050i, TK8070iH, TK8100i, TK6050iP, TK6070iP, TK8070iP

– Sửa màn hình Delta các model : DOP-B03S211, DOP-B07S410, DOP-B07S415, DOP-B08E515, DOP-B07SS411,DOP-B10S615,.DOP107BV, DOP-110IS, DOP-110CS, DOP-110WS, DOP-107EV, DOP-AS35THTD, DOP-AS38BSTD, DOP-AS57BSTD, DOP-AE94BSTD, DOP-AE80THTD, HMI DOP-AS57FCM01,DOP-AE80THTD, AE10THTD1, DOP-AE57CSTD,DOP-A57BSTD, DOP-A57GSTD, DOP-A80THTD1, DOP-A75CSTD

Quy trình sửa màn hình HMI

Bước 1: Tiếp nhận thông tin thiết bị từ quý khách hàng.

Bước 2: Kiểm tra thiết bị thông qua nhân viên kỹ thuật sẽ vệ sinh thiết bị. Tiến hành kiểm tra lỗi và nguyên nhân lỗi của thiết bị.

Bước 3: Báo cáo lại cho khách hàng về mức độ hư hại của thiết bị. Báo giá và chờ khách hàng duyệt giá.

Bước 4: Tiến hành sửa chữa thay thế các linh phụ kiện hàng chính hãng cho thiết bị. chạy thử và test lại lỗi.

Bước 5: Bàn giao thiết bị và đi kèm các chính sách bảo hành dành cho quý khách hàng.
