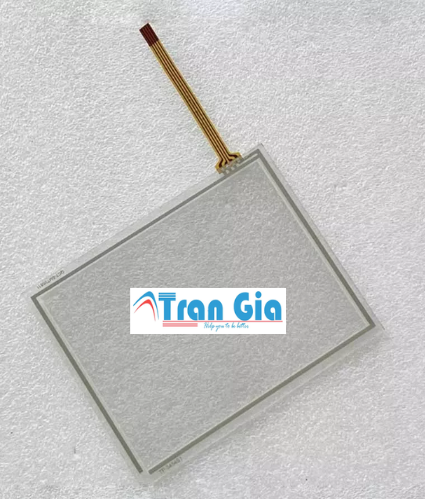

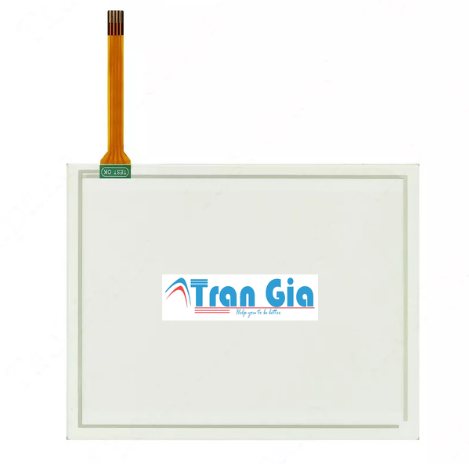

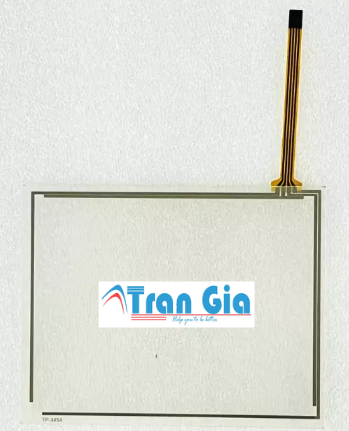

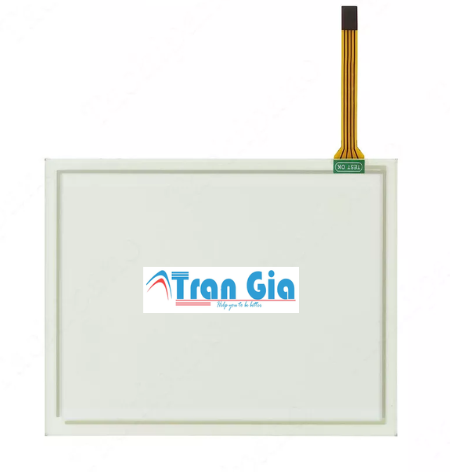

Cấu tạo của tấm cảm ứng cho HMI công nghiệp 5.7 inch/ cáp 6.25mm ATP-057 TP-3454/ 138×108(124×96)mm

1. Lớp trên (Top Layer) – Lớp phim dẫn điện

• Là một lớp màng nhựa trong suốt, thường được làm từ Polyester (PET) hoặc polycarbonate, có tính đàn hồi tốt.
• Bề mặt bên trong được phủ một lớp Indium Tin Oxide (ITO) – một vật liệu dẫn điện trong suốt giúp truyền tín hiệu cảm ứng.
• Có khả năng chịu lực nhấn nhẹ, giúp nhận diện thao tác chính xác.

2. Lớp cách điện (Spacer Layer)

• Gồm các vi hạt cách điện (micro-dot spacer) giúp giữ khoảng cách giữa lớp trên và lớp dưới.
• Khi người dùng nhấn vào màn hình, lớp trên sẽ tiếp xúc với lớp dưới tại điểm nhấn, tạo ra tín hiệu điện.
• Chống tiếp xúc ngẫu nhiên, giảm thiểu lỗi cảm ứng khi không có lực nhấn.

3. Lớp dưới (Bottom Layer) – Lớp kính hoặc nhựa cứng

• Làm từ kính cường lực hoặc acrylic có độ trong suốt cao, chịu lực tốt.
• Bề mặt trên cũng được phủ một lớp dẫn điện ITO tương tự lớp trên.
• Giúp bảo vệ phần cảm ứng bên trong và đảm bảo tuổi thọ lâu dài.

4. Lớp kết dính (Adhesive Layer)

• Lớp keo dán giúp cố định các lớp cảm ứng với nhau và gắn chặt vào màn hình LCD của thiết bị.
• Đảm bảo kết cấu chắc chắn, chống bụi, chống nước, phù hợp với môi trường sản xuất khắc nghiệt.

5. Cáp kết nối FPC (Flexible Printed Circuit) – 6.25mm

• Cáp mềm FPC rộng 6.25mm, giúp truyền tín hiệu nhanh, ổn định.
• Thiết kế linh hoạt, dễ dàng kết nối với bo mạch của màn hình HMI.
• Chống nhiễu tốt, đảm bảo hoạt động chính xác ngay cả trong môi trường có nhiễu điện từ cao.

Thông số kỹ thuật của tấm cảm ứng cho HMI công nghiệp 5.7 inch/ cáp 6.25mm ATP-057 TP-3454/ 138×108(124×96)mm

1. Kích thước và thiết kế

• Kích thước tổng thể: 138mm × 108mm
• Kích thước vùng hiển thị: 124mm × 96mm
• Cáp kết nối: 6.25mm, dạng FPC (Flexible Printed Circuit) giúp truyền tín hiệu nhanh và ổn định
• Cấu tạo: Cảm ứng điện trở 4 lớp, bao gồm lớp phim PET, lớp kính, lớp cách điện và lớp dẫn điện ITO
• Độ dày tổng thể: Khoảng 1.4mm – 2.0mm, tùy vào từng phiên bản sản xuất

2. Công nghệ cảm ứng

• Loại cảm ứng: Cảm ứng điện trở 4 dây (4-wire resistive touch)
• Chế độ hoạt động: Tác động bằng lực nhấn, có thể dùng tay, bút stylus hoặc găng tay
• Lực nhấn tối thiểu: 50g – 100g (tùy điều kiện sử dụng)
• Độ chính xác cảm ứng: ±1.5mm hoặc tốt hơn
• Độ phân giải cảm ứng: 4096 × 4096 (tùy thuộc vào bộ điều khiển)

3. Độ bền và môi trường hoạt động

• Tuổi thọ cảm ứng: Hơn 1 triệu lần chạm tại một điểm
• Nhiệt độ hoạt động: -10°C đến 60°C
• Nhiệt độ bảo quản: -20°C đến 70°C
• Độ ẩm hoạt động: 10% – 90% RH, không ngưng tụ
• Khả năng chống bụi, chống nước: Đáp ứng tiêu chuẩn IP54 (mặt trước)
• Chống nhiễu điện từ (EMI/RFI): Tốt, phù hợp cho môi trường công nghiệp

4. Khả năng tương thích

• Tương thích với nhiều dòng màn hình HMI 5.7 inch, đặc biệt là các thiết bị của Siemens, Mitsubishi, Delta, Omron, Yaskawa, Pro-face,…
• Hỗ trợ giao tiếp với bộ điều khiển HMI thông qua cổng kết nối tiêu chuẩn
• Dễ dàng thay thế và lắp đặt, không cần chỉnh sửa phần cứng

Đặc điểm của tấm cảm ứng cho HMI công nghiệp 5.7 inch/ cáp 6.25mm ATP-057 TP-3454/ 138×108(124×96)mm

1. Công nghệ cảm ứng điện trở 4 dây (4-Wire Resistive Touch)

• Sử dụng cảm ứng điện trở 4 dây, hoạt động dựa trên nguyên lý áp lực chạm.
• Nhận diện thao tác bằng tay, bút stylus hoặc găng tay, không yêu cầu cảm ứng điện dung.
• Độ chính xác cao (sai số ±1.5mm), phù hợp cho các ứng dụng điều khiển chính xác.

2. Kết cấu chắc chắn, độ bền cao

• Gồm 4 lớp chính:
  • Lớp trên (Top Layer): Màng PET trong suốt, phủ chất dẫn điện ITO.
  • Lớp cách điện (Spacer Layer): Giữ khoảng cách giữa hai lớp dẫn điện.
  • Lớp dưới (Bottom Layer): Làm bằng kính cường lực hoặc acrylic cứng, cũng phủ ITO.
  • Lớp kết dính (Adhesive Layer): Cố định tấm cảm ứng vào màn hình HMI.
• Chịu lực tốt, hoạt động ổn định trong môi trường có rung động, bụi bẩn, dầu mỡ.
• Tuổi thọ trên 1 triệu lần chạm, đảm bảo vận hành lâu dài.

3. Kích thước tiêu chuẩn, dễ lắp đặt

• Kích thước tổng thể: 138mm × 108mm
• Vùng hiển thị cảm ứng: 124mm × 96mm
• Cáp kết nối: 6.25mm, dạng FPC linh hoạt, dễ lắp ráp vào bo mạch điều khiển.
• Độ dày: Khoảng 1.4mm – 2.0mm, phù hợp với nhiều loại màn hình HMI 5.7 inch.

4. Chống nhiễu, hoạt động ổn định trong môi trường công nghiệp

• Khả năng chống nhiễu điện từ (EMI/RFI) tốt, không bị ảnh hưởng bởi sóng điện từ từ động cơ, biến tần hoặc máy hàn.
• Chịu được nhiệt độ khắc nghiệt: -10°C đến 60°C khi hoạt động, -20°C đến 70°C khi lưu trữ.
• Hoạt động tốt trong môi trường độ ẩm cao (10% – 90% RH), không bị đọng hơi nước.
• Chống bụi, chống nước mặt trước đạt chuẩn IP54, phù hợp với nhà máy, xưởng sản xuất.

5. Tương thích với nhiều loại màn hình HMI

• Dùng để thay thế hoặc nâng cấp cho nhiều dòng màn hình HMI 5.7 inch như Siemens, Mitsubishi, Delta, Omron, Yaskawa, Pro-face,…
• Kết nối dễ dàng với bo mạch điều khiển, không cần hiệu chỉnh phần cứng phức tạp.

6. Hiệu suất sử dụng và độ nhạy cảm ứng cao

• Phản hồi nhanh, giúp thao tác điều khiển mượt mà, không bị trễ.
• Lực nhấn nhẹ (50g – 100g), giảm mỏi tay khi sử dụng trong thời gian dài.
• Độ phân giải cảm ứng cao (4096 × 4096), giúp nhận diện chính xác vị trí chạm, phù hợp với các thao tác điều khiển chi tiết.
• Không bị ảnh hưởng bởi môi trường nhiễu tĩnh điện, đảm bảo hiệu suất hoạt động ổn định.

Mục đích sử dụng của tấm cảm ứng cho HMI công nghiệp 5.7 inch/ cáp 6.25mm ATP-057 TP-3454/ 138×108(124×96)mm

1. Thay thế và sửa chữa màn hình cảm ứng HMI

• Sử dụng để thay thế tấm cảm ứng cũ, bị hỏng hoặc lỗi, giúp khôi phục chức năng điều khiển mà không cần thay cả màn hình HMI.
• Tương thích với nhiều loại màn hình HMI 5.7 inch từ các thương hiệu như Siemens, Mitsubishi, Delta, Omron, Yaskawa, Pro-face,…
• Giúp tiết kiệm chi phí, tránh phải thay thế toàn bộ thiết bị khi chỉ có phần cảm ứng bị lỗi.

2. Ứng dụng trong hệ thống tự động hóa công nghiệp

• Được sử dụng rộng rãi trong nhà máy, xí nghiệp, dây chuyền sản xuất tự động, giúp công nhân và kỹ sư vận hành máy móc dễ dàng.
• Hỗ trợ điều khiển quy trình sản xuất, giám sát nhiệt độ, áp suất, tốc độ động cơ,… trực tiếp từ màn hình HMI.
• Phù hợp với môi trường khắc nghiệt, có khả năng chống bụi, chống nước và chịu nhiệt tốt.

3. Điều khiển thiết bị trong ngành điện, cơ khí, sản xuất

• Dùng trong các hệ thống PLC, SCADA, CNC, máy đóng gói, máy ép nhựa, máy gia công cơ khí,…
• Giúp kỹ thuật viên thao tác trực tiếp trên màn hình, không cần sử dụng bàn phím hoặc chuột.
• Tăng hiệu suất làm việc, giúp vận hành nhanh chóng, chính xác hơn.

4. Ứng dụng trong lĩnh vực giao thông và năng lượng

• Được sử dụng trong hệ thống giám sát trạm biến áp, điều khiển hệ thống điện năng lượng mặt trời, trạm bơm nước, điều khiển tàu hỏa,…
• Tăng cường khả năng điều khiển từ xa, giúp kỹ sư theo dõi và điều chỉnh hệ thống một cách thuận tiện.

5. Hỗ trợ giám sát và quản lý trong các lĩnh vực đặc thù

• Ứng dụng trong quản lý dây chuyền sản xuất thực phẩm, dược phẩm, hóa chất, nơi cần giao diện cảm ứng trực quan để điều khiển quy trình.
• Sử dụng trong các hệ thống y tế, phòng thí nghiệm, giúp thao tác nhanh chóng trên các thiết bị điều khiển.

6. Ứng dụng trong đào tạo và nghiên cứu kỹ thuật

• Được sử dụng trong các phòng thí nghiệm, trung tâm đào tạo kỹ thuật, trường đại học để mô phỏng và thực hành hệ thống điều khiển tự động.
• Hỗ trợ giảng dạy về HMI, PLC, SCADA, IoT, giúp sinh viên và kỹ thuật viên làm quen với các hệ thống điều khiển thực tế.
• Dùng để phát triển và kiểm thử giao diện điều khiển, giúp doanh nghiệp và nhà nghiên cứu thiết kế hệ thống tối ưu trước khi triển khai thực tế.
