TRAN GIA AUTOMATION chuyên cung cấp & sửa chữa mọi thiết bị tự động hóa như biến tần, Màn hình HMI, Tấm cảm ứng cho màn hình Allen-Bradley 7 inch 2711P-RDT7C,  PLC, động cơ AC Servo, …của các hãng như Delta, Omron, Siemens, Samkoon, Fuji,…

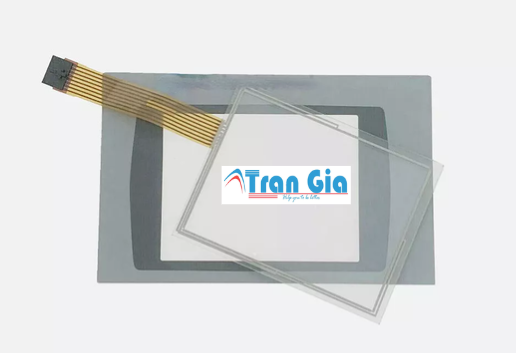

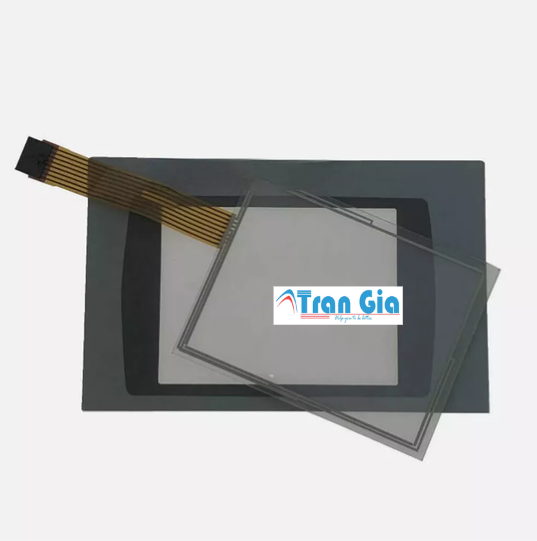

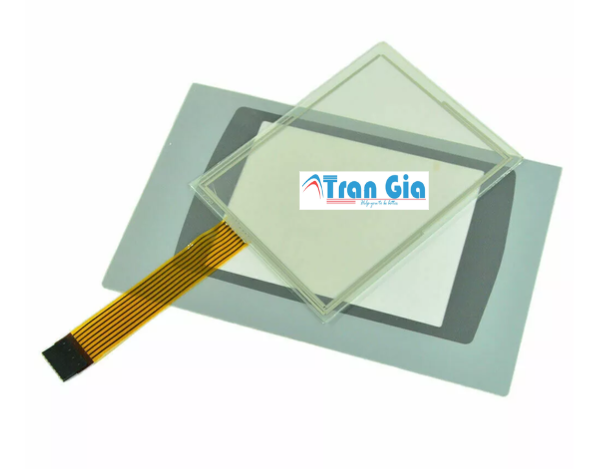

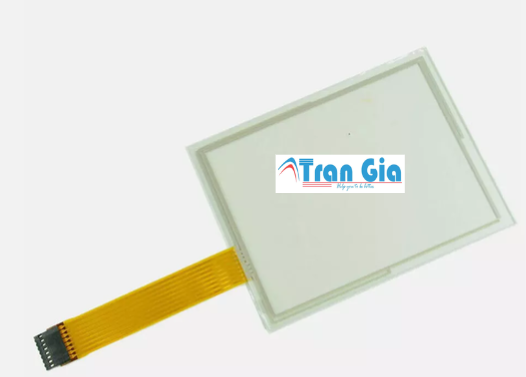

Cấu tạo của tấm cảm ứng cho màn hình Allen-Bradley 7 inch 2711P-RDT7C

1. Lớp bảo vệ bên ngoài

• Được làm từ nhựa cứng hoặc kính cường lực để bảo vệ màn hình khỏi bụi bẩn, trầy xước và hóa chất công nghiệp.
• Lớp này không ảnh hưởng đến độ nhạy của cảm ứng, nhưng giúp màn hình chịu được các tác động cơ học nhẹ.

2. Lớp dẫn điện trong suốt (ITO – Indium Tin Oxide)

• Có hai lớp màng mỏng trong suốt phủ ITO (Indium Tin Oxide), một lớp nằm trên bề mặt màn hình và một lớp nằm ngay bên dưới.
• Khi chạm vào, hai lớp này tiếp xúc nhau tại điểm chạm, tạo ra sự thay đổi về điện trở.

3. Lớp phân tách (Spacer Dots)

• Là các hạt nhỏ li ti nằm giữa hai lớp màng dẫn điện, giúp chúng không chạm vào nhau khi không có tác động từ bên ngoài.
• Chỉ khi người dùng tác động lực (chạm vào màn hình), lớp trên mới ép xuống lớp dưới, tạo thành tín hiệu cảm ứng.

4. Mạch cảm ứng (Touch Controller)

• Khi hai lớp dẫn điện chạm nhau, một dòng điện nhỏ chạy qua và được mạch điều khiển cảm ứng (Touch Controller) ghi nhận.
• Mạch này xác định tọa độ chính xác của điểm chạm rồi gửi thông tin đến bộ xử lý của màn hình.

5. Màn hình hiển thị TFT LCD (phía dưới lớp cảm ứng)

• Đây không phải là một phần của tấm cảm ứng nhưng đóng vai trò hiển thị nội dung hình ảnh.
• Màn hình LCD của 2711P-RDT7C có kích thước 7 inch, độ phân giải 640×480 pixels (VGA) và hỗ trợ hiển thị màu.

Thông số kỹ thuật của tấm cảm ứng cho màn hình Allen-Bradley 7 inch 2711P-RDT7C

• Loại cảm ứng: Điện trở 4 dây (4-wire resistive touchscreen)
• Kích thước màn hình: 7 inch
• Cấu tạo: Màng dẫn điện trong suốt (ITO) trên nền kính hoặc nhựa PET
• Độ nhạy: Hoạt động khi có lực nhấn (~50g lực nhấn tối thiểu)
• Hỗ trợ thao tác: Bằng ngón tay, găng tay hoặc bút stylus không điện
• Điện áp hoạt động: 5V DC
• Dòng điện tối đa: < 10mA
• Điện trở:
  • Điện trở lớp X: 200 ~ 900Ω
  • Điện trở lớp Y: 200 ~ 900Ω
• Thời gian đáp ứng: ≤ 10ms
• Kích thước tấm cảm ứng: ~165mm x 105mm
• Diện tích hiển thị hiệu dụng: 152mm x 91mm (tương ứng 7 inch)
• Độ dày: 1.4mm ~ 1.8mm
• Lớp bảo vệ: PET + kính chống trầy xước
• Góc hoạt động: 0° đến 90°
• Độ bền cảm ứng: > 1 triệu lần nhấn tại cùng một điểm
• Nhiệt độ hoạt động: -10°C đến 60°C
• Nhiệt độ lưu trữ: -20°C đến 70°C
• Độ ẩm hoạt động: 10% – 90% RH (không ngưng tụ)
• Khả năng chống bụi/nước: IP65 khi lắp ráp hoàn chỉnh với màn hình
• Kiểu kết nối: Dây cáp phẳng (FPC)
• Số chân kết nối: 4 pin
• Loại đầu nối: ZIF hoặc FFC (tùy phiên bản)

Đặc điểm của tấm cảm ứng cho màn hình Allen-Bradley 7 inch 2711P-RDT7C

1. Công nghệ cảm ứng điện trở và nguyên lý hoạt động:

• Tấm cảm ứng của 2711P-RDT7C thường sử dụng công nghệ cảm ứng điện trở 4 dây hoặc 5 dây.
• Nguyên lý hoạt động dựa trên việc hai lớp vật liệu dẫn điện được ngăn cách bởi một lớp cách điện mỏng. Khi người dùng chạm vào màn hình, hai lớp vật liệu này tiếp xúc với nhau tại điểm chạm, tạo ra sự thay đổi điện trở.
• Bộ điều khiển cảm ứng sẽ đo sự thay đổi điện trở này để xác định vị trí chạm.
• Ưu điểm của công nghệ này là độ bền cao, hoạt động tốt trong môi trường công nghiệp khắc nghiệt, và có thể thao tác bằng nhiều loại vật liệu (ngón tay, găng tay, bút cảm ứng).
• Nhược điểm là độ nhạy và độ chính xác có thể thấp hơn so với các công nghệ cảm ứng khác (như điện dung).

2. Kích thước và độ phân giải phù hợp với màn hình 7 inch:

• Tấm cảm ứng được thiết kế chính xác để phù hợp với kích thước màn hình 7 inch của 2711P-RDT7C.
• Kích thước vật lý của tấm cảm ứng phải khớp với khung màn hình để đảm bảo hoạt động chính xác.
• Độ phân giải của tấm cảm ứng cũng phải tương thích với độ phân giải của màn hình hiển thị để đảm bảo độ chính xác của vị trí chạm.
• Việc sai lệch kích thước, hay độ phân giải sẽ dẫn đến việc sai lệch điểm chạm, và có thể không hoạt động.

3. Chức năng tương tác người-máy trong môi trường công nghiệp:

• Tấm cảm ứng là giao diện chính để người vận hành tương tác với máy móc và quy trình sản xuất.
• Cho phép nhập dữ liệu, điều khiển các chức năng của máy móc, và điều hướng qua các màn hình giao diện.
• Đóng vai trò quan trọng trong việc giám sát các thông số hoạt động, cảnh báo lỗi, và điều chỉnh các cài đặt.
• Trong môi trường công nghiệp, độ bền và độ tin cậy của tấm cảm ứng là rất quan trọng để đảm bảo hoạt động liên tục và hiệu quả.

4. Các vấn đề thường gặp và nguyên nhân:

• Mất vùng hoặc chết điểm cảm ứng: do hao mòn, bụi bẩn, hoặc hư hỏng vật lý.
• Cảm ứng không nhạy hoặc mất hoàn toàn: do cáp kết nối bị lỏng, bộ điều khiển cảm ứng bị lỗi, hoặc tấm cảm ứng bị hư hỏng.
• Vỡ do va đập: do tác động vật lý mạnh, thường xảy ra trong môi trường công nghiệp khắc nghiệt.
• Sự thay đổi nhiệt độ lớn, độ ẩm cao, và các chất hóa học cũng có thể ảnh hưởng đến tuổi thọ của tấm cảm ứng.

5. Quy trình thay thế và bảo trì:

• Việc thay thế tấm cảm ứng đòi hỏi kỹ năng kỹ thuật và dụng cụ chuyên dụng.
• Cần tháo rời màn hình HMI, ngắt kết nối cáp, và thay thế tấm cảm ứng cũ bằng tấm cảm ứng mới.
• Cần kiểm tra và căn chỉnh lại sau khi thay thế để đảm bảo hoạt động chính xác.
• Bảo trì định kỳ, bao gồm vệ sinh và kiểm tra cáp kết nối, có thể giúp kéo dài tuổi thọ của tấm cảm ứng.

6. Sự tương thích và nguồn cung cấp:

• Cần đảm bảo tấm cảm ứng thay thế tương thích hoàn toàn với model 2711P-RDT7C.
• Nên mua tấm cảm ứng từ các nhà cung cấp uy tín để đảm bảo chất lượng và độ tin cậy.
• Nên tìm kiếm các nhà cung cấp có kinh nghiệm trong việc cung cấp thiết bị công nghiệp và có thể cung cấp hỗ trợ kỹ thuật.
• Allen-Bradley và các nhà phân phối ủy quyền là những nguồn cung cấp đáng tin cậy.

Mục đích sử dụng của tấm cảm ứng cho màn hình Allen-Bradley 7 inch 2711P-RDT7C

1. Điều khiển hệ thống máy móc và thiết bị công nghiệp

Trong các hệ thống tự động hóa, màn hình Allen-Bradley 2711P-RDT7C đóng vai trò quan trọng như một giao diện điều khiển trung tâm. Tấm cảm ứng giúp người vận hành có thể:

• Điều khiển hoạt động của máy móc mà không cần sử dụng nút bấm vật lý.
• Bật/tắt thiết bị, điều chỉnh tốc độ động cơ, kiểm soát băng chuyền, thay đổi thông số nhiệt độ, áp suất hoặc lưu lượng khí.
• Chuyển đổi chế độ hoạt động như chế độ tự động, chế độ bảo trì hoặc chế độ khẩn cấp.
• Thực hiện cài đặt trước (preset) các thông số kỹ thuật, giúp máy móc vận hành theo yêu cầu đặt trước mà không cần nhập thủ công nhiều lần.

2. Hiển thị và giám sát thông tin hệ thống

Màn hình cảm ứng không chỉ giúp điều khiển mà còn là công cụ giám sát quan trọng trong hệ thống tự động hóa. Thông qua tấm cảm ứng, người vận hành có thể xem và theo dõi:

• Các chỉ số quan trọng như nhiệt độ, áp suất, lưu lượng, điện áp, tốc độ quay của động cơ.
• Trạng thái hoạt động của máy móc: đang chạy, dừng, chế độ bảo trì hay chế độ lỗi.
• Lịch sử hoạt động và dữ liệu sản xuất theo thời gian thực, giúp nhà máy theo dõi hiệu suất của dây chuyền sản xuất.
• Hiệu suất và mức tiêu thụ năng lượng, từ đó tối ưu hóa việc sử dụng điện và tài nguyên khác.

3. Cảnh báo và phát hiện sự cố trong hệ thống

Một trong những chức năng quan trọng nhất của tấm cảm ứng là cảnh báo sự cố khi có vấn đề xảy ra trong hệ thống. Nhờ tính năng này, người vận hành có thể:

• Nhận thông báo lỗi ngay lập tức khi có sự cố, chẳng hạn như lỗi cảm biến, áp suất vượt mức cho phép, hoặc động cơ quá nhiệt.
• Xem chi tiết nguyên nhân sự cố thông qua giao diện màn hình, giúp kỹ thuật viên dễ dàng tìm cách khắc phục.
• Đề xuất hướng xử lý hoặc hiển thị hướng dẫn sửa lỗi trực tiếp trên màn hình.
• Lưu trữ dữ liệu lỗi để phân tích nguyên nhân, giúp giảm thiểu nguy cơ hư hỏng trong tương lai.

4. Thay thế hệ thống nút bấm cơ học truyền thống

Trước đây, hệ thống điều khiển công nghiệp thường sử dụng nút bấm cơ học, nhưng hiện nay màn hình cảm ứng dần thay thế vì có nhiều ưu điểm hơn:

• Giảm thiểu hao mòn linh kiện: Nút bấm cơ học dễ bị mòn hoặc hư hỏng sau thời gian dài sử dụng, trong khi tấm cảm ứng bền hơn.
• Giao diện tùy chỉnh linh hoạt: Người dùng có thể thay đổi bố cục màn hình, sắp xếp các nút điều khiển theo nhu cầu mà không cần thay đổi phần cứng.
• Giảm kích thước bảng điều khiển: Một màn hình cảm ứng có thể thay thế hàng loạt nút bấm, giúp tiết kiệm không gian và làm cho bảng điều khiển gọn gàng, hiện đại hơn.
• Dễ sử dụng hơn cho người vận hành, đặc biệt trong môi trường có găng tay hoặc điều kiện khó khăn.

5. Hỗ trợ vận hành trong nhiều môi trường công nghiệp khác nhau

Tấm cảm ứng của 2711P-RDT7C được thiết kế để hoạt động ổn định trong môi trường công nghiệp khắc nghiệt, giúp nó phù hợp với nhiều ngành như:

• Nhà máy sản xuất: Điều khiển dây chuyền sản xuất, hệ thống băng chuyền tự động.
• Ngành thực phẩm & đồ uống: Theo dõi và điều chỉnh hệ thống pha trộn, kiểm soát nhiệt độ và áp suất.
• Ngành dược phẩm: Quản lý quy trình sản xuất thuốc với độ chính xác cao.
• Ngành dầu khí: Giám sát và kiểm soát lưu lượng khí, dầu trong đường ống.
• Ngành điện & nước: Điều khiển hệ thống cung cấp điện, giám sát trạm bơm nước.

6. Nâng cao hiệu suất và tối ưu hóa quy trình sản xuất

• Tự động hóa các thao tác lặp lại, giảm thiểu sai sót của con người.
• Giảm thời gian thao tác vì người vận hành có thể điều khiển hệ thống một cách nhanh chóng mà không cần sử dụng quá nhiều thiết bị hỗ trợ.
• Hỗ trợ nhập dữ liệu nhanh: Người dùng có thể nhập thông số bằng bút stylus hoặc thao tác tay, giảm bớt công đoạn nhập liệu phức tạp.
• Kết nối với hệ thống SCADA hoặc PLC để giám sát từ xa, giúp người quản lý kiểm soát toàn bộ hệ thống ngay cả khi không có mặt tại nhà máy.
