1. Cấu trúc lớp:

• Lớp màng trên (Top Layer):
  • Đây là lớp ngoài cùng, thường làm từ vật liệu PET (Polyethylene terephthalate) trong suốt và linh hoạt.
  • Mặt dưới của lớp này được phủ một lớp vật liệu dẫn điện trong suốt, thường là ITO (Indium Tin Oxide).
• Lớp kính dưới (Bottom Layer):
  • Lớp này là một tấm kính hoặc nhựa cứng, đóng vai trò là nền tảng.
  • Mặt trên của lớp này cũng được phủ một lớp ITO.
• Lớp cách ly (Spacer Dots):
  • Giữa hai lớp ITO có các điểm cách ly nhỏ, giúp duy trì khoảng cách giữa chúng khi không có lực tác động.
  • Khi có lực tác động, hai lớp ITO sẽ tiếp xúc tại điểm chạm.

2. Nguyên lý hoạt động:

• Khi người dùng chạm vào màn hình, lớp màng trên sẽ bị biến dạng và tiếp xúc với lớp kính dưới.
• Sự tiếp xúc này làm thay đổi điện trở tại điểm chạm.
• Hệ thống điện tử sẽ đo sự thay đổi điện trở trên 4 đường tín hiệu để xác định vị trí X và Y của điểm chạm.
• 4 đường tín hiệu ngang loại cáp to:
  • “4 đường tín hiệu” dùng để xác định vị trí điểm chạm trên trục X và Y. 2 đường cho trục X và 2 đường cho trục Y.
  • “cáp to” chỉ ra rằng, cáp kết nối các đường tín hiệu này có kích thước lớn hơn so với các loại cáp thông thường. Điều này có thể nhằm mục đích tăng cường độ bền, giảm điện trở, hoặc đảm bảo kết nối ổn định trong môi trường công nghiệp.

• Kích thước 8 inch: Kích thước này xác định diện tích hiển thị và tương tác của màn hình.
• Loại cáp to:
  • Tăng cường độ bền cơ học, đặc biệt trong môi trường có rung động.
  • Giảm điện trở của đường truyền, đảm bảo tín hiệu ổn định.
  • đảm bảo khả năng chịu tải tốt hơn.

• Loại cảm ứng: Điện trở 4-wire (4-wire resistive touchscreen)
• Hướng tín hiệu: Ngang (Horizontal)
• Kích thước màn hình hỗ trợ: 8 inch

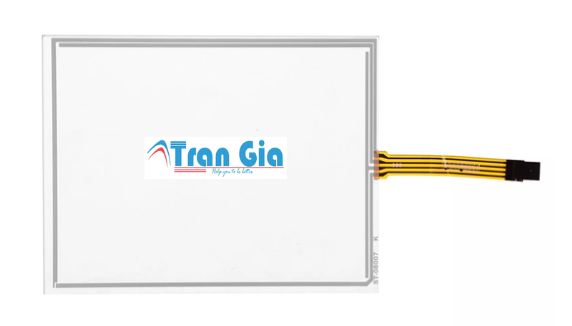

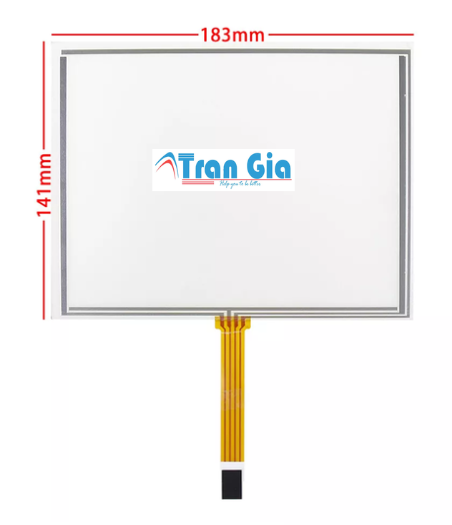

• Kích thước tổng thể (OD – Outer Dimension): ~ 190mm × 145mm (tùy model)
• Kích thước vùng hiển thị (VA – Viewing Area): ~ 175mm × 105mm
• Kích thước vùng cảm ứng (AA – Active Area): ~ 172mm × 103mm
• Độ dày tổng: 1.4 – 2.0mm
• Số đường tín hiệu: 4 dây (X+, X-, Y+, Y-)
• Điện trở lớp ITO: 100Ω – 600Ω (theo trục X hoặc Y)
• Điện áp hoạt động: 3.3V – 5V DC
• Dòng điện tiêu thụ: < 5mA
• Giao tiếp: Analog (qua bộ điều khiển cảm ứng)
• Độ truyền sáng: 78% – 85%
• Sương mờ (Haze): < 3%
• Độ phản chiếu: < 15%
• Tuổi thọ nhấn: ≥ 1 triệu lần chạm
• Lực nhấn tối thiểu: 20 – 100g
• Nhiệt độ hoạt động: -10°C ~ 60°C
• Nhiệt độ lưu trữ: -20°C ~ 70°C
• Độ ẩm hoạt động: 20% ~ 90% RH không ngưng tụ
• Loại cáp: FPC (Flexible Printed Circuit) hoặc cáp mềm
• Chiều rộng cáp: ~ 10 – 15mm (loại to, chắc chắn)
• Đầu nối: 4P ZIF hoặc dây hàn trực tiếp
• Ưu điểm: Độ bền cao, dễ lắp đặt, chống nhiễu tốt hơn so với cáp nhỏ

1. Độ bền và độ tin cậy vượt trội trong môi trường công nghiệp khắc nghiệt:

Tấm cảm ứng điện trở 4 đường tín hiệu ngang loại cáp to được thiết kế để chịu đựng những điều kiện làm việc khắc nghiệt nhất. Trong môi trường công nghiệp, nơi rung động, bụi bẩn, và độ ẩm cao là những yếu tố thường xuyên, độ bền và độ tin cậy của thiết bị là yếu tố then chốt. Việc sử dụng “cáp to” không chỉ tăng cường độ bền cơ học của kết nối, mà còn giảm thiểu đáng kể nguy cơ đứt gãy hoặc lỏng lẻo, đảm bảo tín hiệu truyền tải liên tục và ổn định. Điều này đặc biệt quan trọng trong các ứng dụng đòi hỏi sự liên tục và chính xác cao, như điều khiển máy móc tự động hoặc giám sát quy trình sản xuất.

2. Khả năng tương tác linh hoạt với nhiều loại vật thể, tối ưu hóa hiệu quả làm việc:

Công nghệ cảm ứng điện trở cho phép người dùng tương tác với màn hình HMI bằng nhiều loại vật thể khác nhau, từ ngón tay trần đến găng tay bảo hộ hoặc bút stylus. Điều này mang lại sự linh hoạt tối đa cho người vận hành, đặc biệt trong các môi trường làm việc đa dạng, nơi việc tháo găng tay hoặc sử dụng các công cụ chuyên dụng có thể gây gián đoạn hoặc giảm hiệu quả làm việc. Khả năng này giúp tối ưu hóa quy trình làm việc, giảm thiểu thời gian chết và tăng cường năng suất.

3. Độ chính xác cao và phản hồi nhanh chóng, đảm bảo thao tác chính xác và hiệu quả:

Tấm cảm ứng điện trở 4 đường tín hiệu ngang loại cáp to đảm bảo độ chính xác cao cho các thao tác chạm đơn, cho phép người dùng thực hiện các lệnh điều khiển và nhập liệu một cách chính xác. Phản hồi nhanh chóng của hệ thống giúp người dùng cảm nhận được sự tương tác mượt mà và hiệu quả, giảm thiểu thời gian chờ đợi và tăng cường trải nghiệm người dùng. Điều này đặc biệt quan trọng trong các ứng dụng yêu cầu độ chính xác cao và thời gian phản hồi nhanh, như điều khiển máy móc CNC hoặc giám sát quy trình sản xuất thời gian thực.

4. Khả năng chống nhiễu điện từ vượt trội, đảm bảo tín hiệu truyền tải ổn định:

Trong môi trường công nghiệp, nhiễu điện từ là một vấn đề phổ biến có thể ảnh hưởng đến hiệu suất của các thiết bị điện tử. Việc sử dụng “cáp to” giúp giảm điện trở và tăng cường khả năng chống nhiễu điện từ, đảm bảo tín hiệu cảm ứng được truyền tải chính xác và ổn định. Điều này đặc biệt quan trọng trong các môi trường có nhiều thiết bị điện tử hoạt động cùng lúc, nơi nhiễu điện từ có thể gây ra sai sót hoặc gián đoạn trong quá trình vận hành.

5. Tích hợp dễ dàng và bảo trì đơn giản, giảm thiểu chi phí và thời gian ngừng hoạt động:

Cấu trúc đơn giản của công nghệ cảm ứng điện trở 4 dây giúp việc tích hợp vào các thiết bị HMI trở nên dễ dàng và nhanh chóng. Việc thay thế và bảo trì cũng đơn giản hơn so với các công nghệ cảm ứng phức tạp khác, giúp giảm thiểu chi phí và thời gian ngừng hoạt động của thiết bị. Điều này đặc biệt quan trọng trong các ứng dụng công nghiệp, nơi thời gian ngừng hoạt động có thể gây ra tổn thất lớn.

6. Tuổi thọ cao và chi phí vòng đời hợp lý, tối ưu hóa đầu tư:

Công nghệ cảm ứng điện trở có tuổi thọ cao và chi phí sản xuất tương đối thấp, giúp giảm chi phí tổng thể cho hệ thống HMI. Việc sử dụng “cáp to” là một sự đầu tư thông minh để tăng cường độ bền và độ ổn định của sản phẩm, kéo dài tuổi thọ và giảm thiểu chi phí bảo trì và thay thế trong suốt vòng đời của thiết bị. Điều này giúp tối ưu hóa đầu tư và mang lại lợi ích kinh tế lâu dài.

7. Kích thước 8 inch lý tưởng cho các ứng dụng công nghiệp, tối ưu hóa không gian hiển thị và thao tác:

Kích thước 8 inch cung cấp không gian hiển thị đủ lớn cho các ứng dụng công nghiệp, cho phép hiển thị nhiều thông tin và thao tác dễ dàng. Điều này đặc biệt quan trọng trong các ứng dụng yêu cầu hiển thị nhiều dữ liệu hoặc thao tác phức tạp, như giám sát quy trình sản xuất hoặc điều khiển máy móc tự động. Kích thước này cũng đảm bảo sự cân bằng giữa không gian hiển thị và kích thước tổng thể của thiết bị, giúp tối ưu hóa không gian làm việc và tăng cường hiệu quả sử dụng.

1. Tạo giao diện tương tác Người-Máy (HMI) trực quan và hiệu quả:

• Mục đích cơ bản nhất là cung cấp một phương thức tương tác trực quan và dễ sử dụng giữa người vận hành và máy móc hoặc quy trình công nghiệp.
• Thay thế các nút bấm, công tắc, và màn hình hiển thị đơn giản bằng một giao diện cảm ứng linh hoạt, cho phép người dùng điều khiển và giám sát các hoạt động một cách hiệu quả.

2. Điều khiển và giám sát các quy trình công nghiệp phức tạp:

• Cho phép người vận hành theo dõi và điều chỉnh các thông số hoạt động của máy móc và quy trình sản xuất theo thời gian thực.
• Hiển thị các dữ liệu quan trọng, cảnh báo lỗi, và thông tin trạng thái, giúp người vận hành đưa ra quyết định nhanh chóng và chính xác.

3. Thu thập và hiển thị dữ liệu hoạt động:

• Thu thập dữ liệu từ các cảm biến và thiết bị khác trong hệ thống, sau đó hiển thị chúng dưới dạng đồ thị, biểu đồ, hoặc các định dạng trực quan khác.
• Giúp người dùng phân tích hiệu suất, phát hiện các vấn đề, và tối ưu hóa quy trình sản xuất.

4. Hoạt động ổn định trong môi trường công nghiệp khắc nghiệt:

• Với độ bền cao và khả năng chống chịu môi trường, tấm cảm ứng này được sử dụng trong các môi trường có bụi bẩn, độ ẩm, rung động, và nhiệt độ biến đổi.
• “Cáp to” tăng cường độ tin cậy của kết nối, đảm bảo hoạt động ổn định ngay cả trong điều kiện khắc nghiệt.

5. Thay thế các phương pháp điều khiển truyền thống:

• Thay thế các phương pháp điều khiển cơ học truyền thống bằng một giao diện cảm ứng hiện đại và linh hoạt.
• Giảm thiểu sự phức tạp của bảng điều khiển, tiết kiệm không gian, và giảm chi phí bảo trì.

6. Tăng cường hiệu quả và năng suất:

• Giao diện trực quan và phản hồi nhanh chóng giúp người vận hành thao tác hiệu quả hơn, giảm thiểu thời gian chết và tăng năng suất.
• Khả năng hiển thị thông tin quan trọng giúp người vận hành đưa ra quyết định nhanh chóng và chính xác, tối ưu hóa quy trình sản xuất.

7. Ứng dụng trong nhiều ngành công nghiệp:

• Phù hợp cho nhiều ngành công nghiệp như sản xuất, chế biến, năng lượng, giao thông vận tải, và tự động hóa.
• Được sử dụng trong các thiết bị điều khiển máy móc, hệ thống giám sát quy trình, và các ứng dụng HMI khác.
