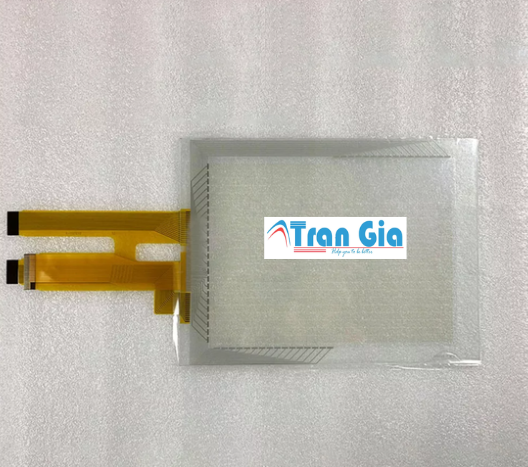

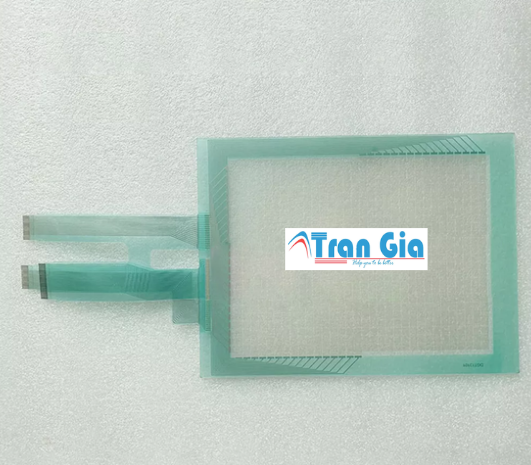

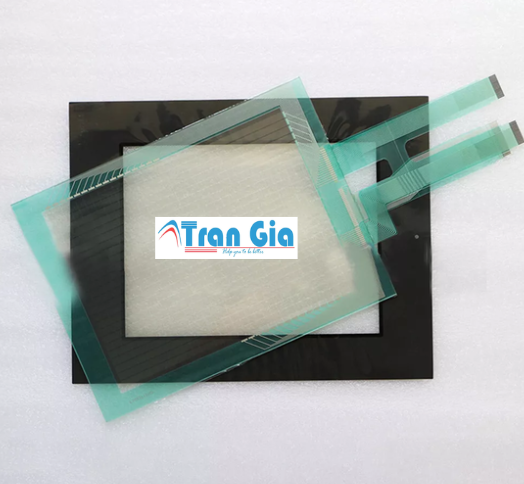

1. Cấu trúc lớp:

• Lớp màng trên (Top Layer):
  • Đây là lớp ngoài cùng, tiếp xúc trực tiếp với người dùng.
  • Thường được làm từ vật liệu PET (Polyethylene terephthalate) có độ bền và độ linh hoạt cao.
  • Mặt dưới của lớp này được phủ một lớp vật liệu dẫn điện trong suốt, thường là ITO (Indium Tin Oxide).
• Lớp kính dưới (Bottom Layer):
  • Lớp này đóng vai trò là nền tảng cứng cáp cho tấm cảm ứng.
  • Thường được làm từ kính hoặc nhựa cứng, đảm bảo độ ổn định cơ học.
  • Mặt trên của lớp này cũng được phủ một lớp ITO.
• Lớp cách ly (Spacer Dots):
  • Giữa hai lớp ITO có các điểm cách ly nhỏ, thường được gọi là “spacer dots”.
  • Các điểm cách ly này có chức năng duy trì khoảng cách đồng đều giữa hai lớp dẫn điện khi không có lực tác động.
  • Khi có lực tác động, các điểm cách ly cho phép hai lớp ITO tiếp xúc tại điểm chạm, tạo ra sự thay đổi điện trở.

2. Nguyên lý hoạt động:

• Khi người dùng chạm vào màn hình, lực tác động sẽ làm biến dạng lớp màng trên.
• Sự biến dạng này khiến lớp ITO trên màng PET tiếp xúc với lớp ITO trên lớp kính tại điểm chạm.
• Sự tiếp xúc giữa hai lớp ITO tạo ra sự thay đổi điện trở tại điểm chạm.
• Hệ thống điện tử của HMI sẽ đo sự thay đổi điện trở này để xác định vị trí chạm.
• It is noted that the GP2500 series touch panel resolution is described as “32 x 24 keys/ screen – 1 or 2 point touch”. This description is different than modern touch screen resolution descriptions, and relates to how the touch area is divided into discrete touch zones.

1. Độ bền vượt trội và khả năng hoạt động ổn định trong môi trường công nghiệp khắc nghiệt:

Tấm cảm ứng điện trở trên Proface GP2500/GP2501 được thiết kế để chịu đựng những điều kiện làm việc khắc nghiệt nhất. Trong môi trường công nghiệp, nơi rung động, bụi bẩn, độ ẩm và sự thay đổi nhiệt độ đột ngột thường xuyên xảy ra, độ bền và độ tin cậy của thiết bị là yếu tố quan trọng hàng đầu. Công nghệ điện trở, với cấu trúc vật liệu chắc chắn và ít bị ảnh hưởng bởi các yếu tố môi trường, đảm bảo khả năng hoạt động liên tục và ổn định trong thời gian dài. Điều này giúp giảm thiểu thời gian ngừng hoạt động, tăng cường hiệu suất sản xuất và giảm chi phí bảo trì.

2. Khả năng tương tác linh hoạt với nhiều loại vật thể, tối ưu hóa hiệu quả làm việc:

Một trong những ưu điểm lớn của công nghệ cảm ứng điện trở là khả năng tương tác với nhiều loại vật thể khác nhau. Người vận hành có thể sử dụng ngón tay trần, găng tay bảo hộ, hoặc bút stylus để thao tác trên màn hình, mang lại sự linh hoạt tối đa trong các tình huống làm việc khác nhau. Điều này đặc biệt hữu ích trong các môi trường công nghiệp, nơi người vận hành thường xuyên phải đeo găng tay hoặc sử dụng các công cụ khác.

3. Độ phân giải cảm ứng đặc biệt, phù hợp với các ứng dụng công nghiệp truyền thống:

Độ phân giải cảm ứng của GP2500/GP2501 được mô tả là “32 x 24 keys/screen – 1 or 2 point touch,” khác biệt so với độ phân giải pixel thông thường. Điều này phản ánh đặc điểm của các ứng dụng công nghiệp truyền thống, nơi các nút lớn hơn và các vùng cảm ứng được xác định rõ ràng là cần thiết. Thay vì tập trung vào độ chính xác pixel, GP2500/GP2501 tối ưu hóa cho các thao tác chạm đơn giản và đáng tin cậy.

4. Khả năng chống nhiễu điện từ tốt, đảm bảo tín hiệu cảm ứng ổn định:

Trong môi trường công nghiệp, nhiễu điện từ là một vấn đề phổ biến có thể ảnh hưởng đến hiệu suất của các thiết bị điện tử. Công nghệ cảm ứng điện trở ít bị ảnh hưởng bởi nhiễu điện từ, đảm bảo tín hiệu cảm ứng được truyền tải chính xác và ổn định. Điều này giúp giảm thiểu nguy cơ sai sót hoặc gián đoạn trong quá trình vận hành, đảm bảo hoạt động liên tục và đáng tin cậy của hệ thống.

5. Tích hợp và bảo trì đơn giản, giảm thiểu chi phí và thời gian ngừng hoạt động:

Cấu trúc đơn giản của công nghệ cảm ứng điện trở giúp việc tích hợp vào các thiết bị HMI trở nên dễ dàng và nhanh chóng. Việc bảo trì cũng đơn giản hơn so với các công nghệ cảm ứng phức tạp khác, giúp giảm thiểu chi phí và thời gian ngừng hoạt động của thiết bị. Điều này đặc biệt quan trọng trong các ứng dụng công nghiệp, nơi thời gian ngừng hoạt động có thể gây ra tổn thất lớn.

6. Tuổi thọ cao, đảm bảo hoạt động lâu dài trong các hệ thống công nghiệp cũ:

Với đèn nền CCFL hoặc LED, tùy thuộc vào model, GP2500/GP2501 đảm bảo thời gian sử dụng lâu dài. Điều này đặc biệt quan trọng trong các hệ thống công nghiệp cũ, nơi thiết bị phải hoạt động liên tục trong thời gian dài. Dòng GP2500/GP2501 đã chứng minh độ tin cậy và độ bền của mình qua nhiều năm sử dụng, trở thành một lựa chọn đáng tin cậy cho các ứng dụng công nghiệp truyền thống.

1. Điều khiển và giám sát máy móc, quy trình sản xuất:

• GP2500/GP2501 cho phép người vận hành điều khiển trực tiếp các thiết bị và quy trình sản xuất thông qua màn hình cảm ứng.
• Nó giúp theo dõi trạng thái hoạt động, điều chỉnh các thông số, và thực hiện các lệnh điều khiển một cách dễ dàng và chính xác.

2. Hiển thị thông tin trạng thái và cảnh báo:

• Màn hình cảm ứng hiển thị các thông tin quan trọng như trạng thái máy móc, giá trị đo lường, cảnh báo lỗi, và thông báo sự kiện.
• Điều này giúp người vận hành nắm bắt tình hình hoạt động của hệ thống một cách nhanh chóng và đưa ra các quyết định kịp thời.

3. Tương tác người-máy (HMI) trong môi trường công nghiệp:

• Với độ bền cao và khả năng chống chịu môi trường, GP2500/GP2501 được sử dụng trong các môi trường công nghiệp.
• Tấm cảm ứng điện trở cho phép người vận hành tương tác với màn hình ngay cả khi đeo găng tay bảo hộ.

4. Thay thế các phương pháp điều khiển truyền thống:

• GP2500/GP2501 thay thế các phương pháp điều khiển cơ học truyền thống như nút bấm, công tắc, và màn hình hiển thị đơn giản.
• Điều này giúp đơn giản hóa bảng điều khiển, giảm chi phí bảo trì, và tăng tính linh hoạt của hệ thống.

5. Cải thiện hiệu quả và năng suất:

• Giao diện trực quan và phản hồi nhanh chóng giúp người vận hành thao tác hiệu quả hơn, giảm thiểu thời gian chết và tăng năng suất.
• Khả năng hiển thị thông tin quan trọng giúp người vận hành đưa ra quyết định nhanh chóng và chính xác, tối ưu hóa quy trình sản xuất.

6. Ứng dụng trong các hệ thống công nghiệp cũ:

• Dòng GP2500/GP2501 thường được tìm thấy trong các hệ thống công nghiệp cũ hơn, nơi chúng đã chứng minh độ tin cậy và độ bền của mình.
• Chúng hỗ trợ cho các hệ thống hoạt động ổn định trong thời gian dài.

7. Nâng cấp hệ thống:

• Chúng có thể được sử dụng để nâng cấp các hệ thống cũ, mang lại giao diện người dùng hiện đại hơn mà không cần thay thế toàn bộ hệ thống.
• Điều này giúp tiết kiệm chi phí và thời gian cho các nhà máy và xí nghiệp.
