TRAN GIA AUTOMATION chúng tôi cung cấp sản phẩm & sửa chữa mọi thiết bị liên quan về thiết bị tự dộng hóa bao gốm: Biến tần, Tấm cảm ứng công nghiệp 10.1 inch 235x143mm cáp 4 chân , màn hình, bộ nguồn, AC Servo và một số linh kiện khác. Của các hãng như Mitsubishi, Delta, Omrron, Siemens, Samkoon, Hitech,…

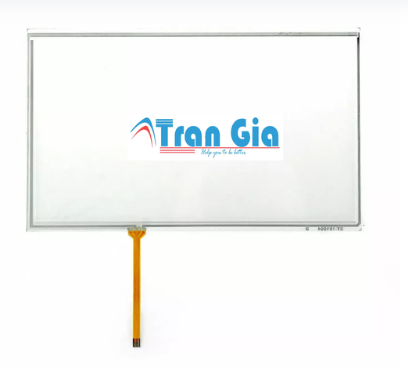

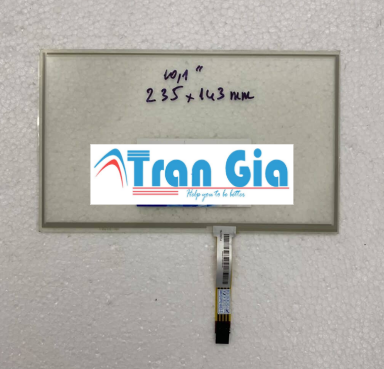

Cấu tạo của tấm cảm ứng công nghiệp 10.1 inch 235x143mm cáp 4 chân

1. Lớp kính hoặc nhựa bảo vệ bên ngoài

• Chức năng: Bảo vệ lớp cảm ứng khỏi trầy xước, va đập và bụi bẩn.
• Chất liệu: Kính cường lực hoặc nhựa công nghiệp.

2. Lớp cảm ứng điện trở (Resistive Touch Layer)

• Hoạt động dựa trên áp lực chạm từ ngón tay hoặc bút stylus.
• Gồm hai lớp màng ITO (Indium Tin Oxide) dẫn điện được ngăn cách bằng lớp không khí hoặc các vi điểm cách điện nhỏ.

3. Lớp dẫn điện ITO (Indium Tin Oxide)

• Được phủ lên hai lớp màng cảm ứng.
• Khi chạm vào, hai lớp này tiếp xúc nhau, tạo ra tín hiệu điện xác định vị trí chạm.

4. Cáp kết nối 4 chân (4-wire Ribbon Cable)

• Dùng để truyền tín hiệu điện từ cảm ứng đến mạch điều khiển.
• Gồm bốn dây dẫn (X+, X-, Y+, Y-) để xác định tọa độ điểm chạm.

5. Lớp đế và khung bảo vệ

• Giúp cố định và bảo vệ các lớp bên trong.
• Có thể làm từ nhôm hoặc nhựa công nghiệp để tăng độ bền.

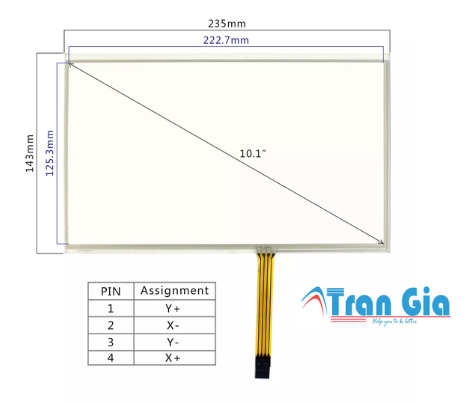

Thông số kỹ thuật của tấm cảm ứng công nghiệp 10.1 inch 235x143mm cáp 4 chân

• Tấm cảm ứng công nghiệp 10.1 inch 235x143mm cáp 4 chân
• Loại cảm ứng: Cảm ứng điện trở 4 dây (4-wire Resistive Touch Panel).
• Kích thước tổng thể: 235mm x 143mm.
• Kích thước vùng hiển thị: Khoảng 223mm x 125mm.
• Tỷ lệ màn hình: 16:9.
• Độ dày: Khoảng 1.4mm ~ 2mm.
• Điện áp hoạt động: 5V DC.
• Dòng điện tiêu thụ: < 10mA.
• Lực chạm tối thiểu: Khoảng 50g ~ 120g.
• Độ chính xác cảm ứng: ±1.5mm.
• Độ phân giải cảm ứng: 4096 x 4096 điểm.
• Cổng kết nối: Dây cáp FPC 4 chân (X+, X-, Y+, Y-).
• Độ bền cảm ứng: > 1.000.000 lần chạm.
• Nhiệt độ hoạt động: -10°C đến 60°C.
• Nhiệt độ bảo quản: -20°C đến 70°C.
• Khả năng chống nước & bụi: Có thể kết hợp với mặt kính hoặc màng bảo vệ đạt chuẩn IP65 khi lắp đặt đúng cách.
• Bộ nhớ trong: 32MB Flash + 128KB SRAM
• Hệ điều hành: Pro-face Original OS
• Điện áp hoạt động: 24V DC (Dải 19.2V – 28.8V DC)
• Công suất tiêu thụ: 25W
• Nhiệt độ hoạt động: 0°C đến 55°C
• Nhiệt độ lưu trữ: -10°C đến 60°C
• Độ ẩm hoạt động: 10% – 90% RH (Không ngưng tụ)
• Khả năng chống rung: 5 – 9 Hz (1.75 mm), 9 – 150 Hz (4.9 m/s²)
• Khả năng chống nhiễu: Đạt chuẩn công nghiệp EN61000-6-2

Đặc điểm của tấm cảm ứng công nghiệp 10.1 inch 235x143mm cáp 4 chân

1. Ứng dụng trong hệ thống điều khiển công nghiệp
   • Được sử dụng trong màn hình HMI (Human Machine Interface) để điều khiển máy móc, robot, dây chuyền sản xuất.
   • Giúp người vận hành dễ dàng giám sát và điều chỉnh thông số trên giao diện cảm ứng.
2. Tích hợp vào thiết bị y tế
   • Sử dụng trong máy siêu âm, thiết bị xét nghiệm, màn hình theo dõi bệnh nhân, giúp thao tác dễ dàng ngay cả khi đeo găng tay.
   • Độ bền cao, hoạt động tốt trong môi trường bệnh viện, phòng thí nghiệm.
3. Ứng dụng trong máy bán hàng tự động, kiosk thông tin
   • Lắp đặt trên máy POS, cây rút tiền ATM, kiosk tra cứu thông tin giúp người dùng tương tác thuận tiện.
   • Hỗ trợ bút stylus hoặc cảm ứng bằng tay, ngay cả khi tay dính nước hoặc bụi.
4. Sử dụng trong hệ thống giám sát và điều khiển năng lượng
   • Dùng trong hệ thống giám sát điện năng, điều khiển HVAC (nhiệt độ, độ ẩm, thông gió) trong các tòa nhà thông minh, nhà máy.
   • Kết nối với cảm biến và bộ điều khiển trung tâm để tối ưu hóa việc tiêu thụ năng lượng.
5. Tích hợp vào thiết bị tự động hóa trong ngành sản xuất
   • Được sử dụng trong các máy in công nghiệp, máy đóng gói, thiết bị đo lường để kiểm soát quy trình sản xuất.
   • Giúp vận hành nhanh chóng mà không cần đến bàn phím vật lý.
6. Ứng dụng trong các thiết bị quân sự và hàng hải
   • Được sử dụng trong thiết bị điều khiển radar, màn hình giám sát tàu biển, hệ thống điều khiển xe quân sự.
   • Hoạt động ổn định trong môi trường khắc nghiệt, chịu nhiệt độ cao và rung động mạnh.

Mục đích sử dụng của tấm cảm ứng công nghiệp 10.1 inch 235x143mm cáp 4 chân

1. Công nghệ cảm ứng điện trở 4 dây
   • Hoạt động dựa trên nguyên lý điện trở, nhận diện vị trí chạm bằng áp lực từ ngón tay, bút stylus hoặc găng tay.
   • Không bị ảnh hưởng bởi nước, bụi bẩn hoặc dầu mỡ, phù hợp với môi trường công nghiệp.
2. Kích thước tiêu chuẩn, tương thích cao
   • Kích thước tổng thể: 235mm x 143mm, phù hợp với nhiều loại màn hình 10.1 inch.
   • Tỷ lệ 16:9, dễ dàng lắp đặt vào các thiết bị điều khiển, màn hình HMI, máy bán hàng tự động…
3. Cáp kết nối 4 chân đơn giản, dễ sử dụng
   • Gồm 4 dây tín hiệu (X+, X-, Y+, Y-), dễ dàng kết nối với bộ điều khiển cảm ứng thông qua cổng giao tiếp tiêu chuẩn.
   • Hỗ trợ nhiều dòng mạch điều khiển màn hình HMI, máy CNC, thiết bị công nghiệp.
4. Độ bền cao, tuổi thọ lâu dài
   • Thiết kế chịu lực tốt, có thể chạm hơn 1.000.000 lần mà không bị ảnh hưởng.
   • Hoạt động ổn định trong nhiệt độ từ -10°C đến 60°C, thích hợp cho môi trường công nghiệp.
5. Hoạt động chính xác, phản hồi nhanh
   • Độ chính xác cảm ứng ±1.5mm, đủ nhạy để sử dụng trong các hệ thống điều khiển công nghiệp.
   • Độ phân giải 4096 x 4096 điểm, giúp nhận diện điểm chạm chính xác hơn.
6. Khả năng chống bụi, nước khi lắp đặt đúng cách
   • Khi được kết hợp với mặt kính bảo vệ hoặc khung chống nước, tấm cảm ứng có thể đạt chuẩn IP65, giúp chống bụi và nước bắn vào.
   • Phù hợp với các ứng dụng như màn hình điều khiển trong nhà máy, thiết bị y tế, máy bán hàng tự động, ATM….

Trần Gia Automatuon nhận thay tấm cảm ứng màn hình HMI

• Sửa chữa màn hình HMI lỗi cảm ứng: cung cấp và thay mới tấm LCD các trường  cảm ứng không nhạy, bấm không ăn, lệch cảm ứng, không điều khiển được, nứt bể cảm ứng do tác động ngoại lực, liệt cảm ứng…
• Sửa chữa màn hình HMI hư phần LCD hiển thị:  cung cấp và thay mới tấm LCD các trường hợp màn hình bị loang, màn hình tối đen không thấy rõ, bị sọc dọc, sọc ngang, bị ố, bị vỡ LCD do tác động ngoại lực , LCD hiển thị mờ, màn hình bị chấm đen, bị treo, đơ màn hình
• Sửa chữa màn hình HMI không lên nguồn, hư board nguồn, nguồn chập chờn lúc lên lúc không, hư board điều khiển, đứt cầu chì, cháy board, lỗi board cao áp, lên nguồn không lên hình, không hiển thị, đen màn hình, trắng xóa màn hình
• Sửa chữa màn hình HMI bị mất kết nối, không kết nối được với PLC, hư board truyền thông, bị lỗi PIN, lỗi FIRMWARE, lỗi chương trình, bị mất chương trình, mất dữ liệu…
• Chuyên Unlock crack mở pass chương trình HMI bị khóa password
• Nhận Lập trình màn hình HMI Hitech các loại, chuyển đổi chương trình từ model cũ sang model mới tương ứng

Các linh kiện chúng tôi luôn có sẵn phục vụ công tác sửa chữa màn hình HMI
Tấm cảm ứng, mặt cảm ứng màn hình HMI: 4.3 inch, 5.7 inch, 7.5 inch, 8.0 inch, 10.4 inch, 12.0 inch, 15.0 inch LCD, mặt hiển thị LCD: 4.3 inch, 5.7 inch, 7.5 inch, 8.0 inch, 10.4 inch, 12.0 inch, 15.0 inch các thương hiệu Kyocera, Sharp, NEC,…
Board CPU màn hình HMI
Board truyền thông màn hình HMI: Các Bo truyền thông và IC truyền thông
Board nguồn: Tất cả các dòng kể cả IPC
Bóng cao áp: 4.3 inch, 5.7 inch, 7.5 inch, 8.0 inch, 10.4 inch, 12.0 inch, 15.0 inch
Board kết nối truyền thông: CAN bus, Profibus, ….
Cáp lập trình: USB, RS232, Ethernet
