Mô tả sản phẩm

TRAN GIA AUTOMATION chuyên cung cấp & sửa chữa mọi thiết bị tự động hóa như biến tần, Màn hình HMI, Tấm cảm ứng công nghiệp 4.3 inch cáp 4 chân, PLC, động cơ AC Servo, …của các hãng như Delta, Omron, Siemens, Samkoon, Fuji,…

Cấu tạo của tấm cảm ứng công nghiệp 4.3 inch cáp 4 chân

1. Lớp Cấu Tạo Chính

Tấm cảm ứng này bao gồm các lớp sau:

Lớp bề mặt (Cover Layer/Top Layer): Thường làm bằng màng PET hoặc kính mỏng, có độ trong suốt cao.
Lớp điện cực trên (ITO Film – Conductive Top Layer): Là lớp phim có phủ màng dẫn điện ITO (Indium Tin Oxide), giúp dẫn tín hiệu cảm ứng.
Lớp cách điện (Spacer Dots/Adhesive Layer): Ngăn cách hai lớp dẫn điện, chỉ cho phép tiếp xúc khi có lực nhấn.
Lớp điện cực dưới (ITO Glass – Conductive Bottom Layer): Một lớp kính hoặc nhựa cứng được phủ ITO giúp thu nhận tín hiệu từ lớp trên.
Lớp nền (Glass or Plastic Substrate): Cung cấp độ bền và hỗ trợ cơ học cho toàn bộ màn hình cảm ứng.

2. Cơ Chế Hoạt Động

Khi người dùng chạm vào màn hình, lớp trên và lớp dưới tiếp xúc tại điểm chạm.
Mạch điện cảm ứng đo điện trở giữa các lớp theo hai trục X và Y.
Bộ điều khiển chuyển đổi tín hiệu điện thành tọa độ X-Y để gửi đến bộ xử lý.

3. Cáp 4 Chân

4 chân của cáp kết nối với bo mạch điều khiển màn hình cảm ứng, thường có chức năng như sau:
- X+ (Left)
- X- (Right)
- Y+ (Top)
- Y- (Bottom)
Các tín hiệu này được dùng để xác định vị trí chạm thông qua sự thay đổi điện áp giữa các trục.

Thông số kỹ thuật của tấm cảm ứng công nghiệp 4.3 inch cáp 4 chân

1. Kích thước & Cấu tạo

Loại cảm ứng: Điện trở 4 dây (4-wire resistive)
Kích thước màn hình: 4.3 inch
Tỷ lệ khung hình: 16:9 hoặc 4:3 (tùy loại)

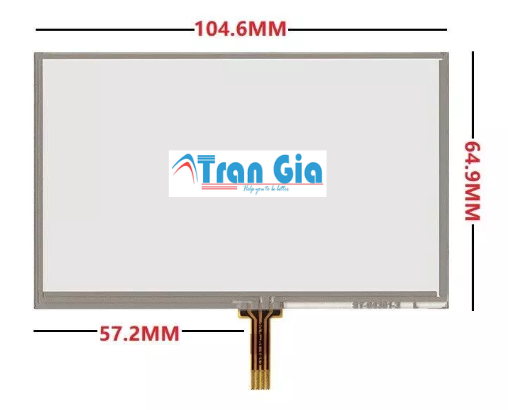

Kích thước tổng thể: ~105 mm × 65 mm (có thể thay đổi theo nhà sản xuất)
Kích thước vùng hiển thị: ~95 mm × 54 mm
Độ dày: ~1.4 – 2.0 mm
Vật liệu:
- Lớp trên: PET (phủ ITO)
- Lớp dưới: Kính hoặc nhựa cứng (phủ ITO)
Cáp kết nối: Cáp FPC 4 chân

2. Đặc tính Điện & Hiệu Suất

Điện áp hoạt động: 3.3V – 5V DC
Dòng điện tiêu thụ: < 5mA
Điện trở trục X: 200Ω – 900Ω
Điện trở trục Y: 200Ω – 900Ω
Tín hiệu đầu ra: Analog
Độ chính xác: ±1.5% – 2.5% của kích thước màn hình
Tần suất phản hồi: <10ms
Độ bền điểm chạm: >1 triệu lần chạm

3. Môi Trường Hoạt Động

Nhiệt độ hoạt động: -10°C đến 60°C
Nhiệt độ bảo quản: -20°C đến 70°C
Độ ẩm hoạt động: 10% – 90% RH, không ngưng tụ
Chống nhiễu EMI: Có

Đặc điểm của tấm cảm ứng công nghiệp 4.3 inch cáp 4 chân

1. Công nghệ cảm ứng

Loại cảm ứng: Điện trở 4 dây (Resistive Touch Screen)
Cấu tạo: Gồm hai lớp dẫn điện (ITO) cách nhau bằng lớp cách điện siêu mỏng. Khi chạm vào, hai lớp này tiếp xúc với nhau, tạo ra tín hiệu điện để xác định vị trí chạm.
Hoạt động bằng lực nhấn: Có thể sử dụng với tay, găng tay hoặc bút stylus.

2. Kết nối và giao tiếp

Cáp 4 chân: Gồm 4 dây tín hiệu X+, X-, Y+, Y- để xác định tọa độ chạm.
Tương thích: Kết nối với mạch điều khiển cảm ứng (Touch Controller) hoặc trực tiếp với vi điều khiển (MCU, PLC, Raspberry Pi, Arduino).

3. Độ bền và môi trường hoạt động

Chịu môi trường công nghiệp: Hoạt động ổn định trong môi trường có bụi, dầu, độ ẩm cao.
Tuổi thọ cao: Có thể chịu được hàng trăm nghìn đến hàng triệu lần chạm.
Nhiệt độ hoạt động: Thường từ -10°C đến 60°C, tùy thuộc vào nhà sản xuất.

4. Ứng dụng thực tế

Máy móc công nghiệp: Bảng điều khiển máy CNC, HMI.
Thiết bị y tế: Máy siêu âm, màn hình điều khiển.
Thiết bị thương mại: Máy POS, máy bán hàng tự động.
Ứng dụng DIY & IoT: Được sử dụng với Raspberry Pi, Arduino để tạo giao diện điều khiển.

5. Độ chính xác và phản hồi

Độ phân giải cảm ứng cao: Xác định vị trí chạm chính xác đến từng pixel, phù hợp với các thiết bị cần thao tác chính xác.
Độ nhạy tốt: Phản hồi nhanh khi chạm, không bị ảnh hưởng bởi nhiễu điện từ từ môi trường công nghiệp.
Không hỗ trợ đa điểm: Chỉ nhận một điểm chạm tại một thời điểm (khác với cảm ứng điện dung hỗ trợ nhiều điểm chạm).

6. Lắp đặt và bảo trì

Dễ dàng lắp đặt: Thường có lớp keo dán hoặc khung viền hỗ trợ gắn trực tiếp lên màn hình hiển thị.
Bảo trì đơn giản: Chỉ cần lau sạch bằng khăn mềm, có thể dùng cồn nhẹ để vệ sinh bề mặt mà không làm hỏng cảm ứng.
Có thể thay thế riêng: Khi hỏng, có thể thay tấm cảm ứng mà không cần thay toàn bộ màn hình hiển thị.

Mục đích sử dụng của tấm cảm ứng công nghiệp 4.3 inch cáp 4 chân

1. Ứng dụng trong công nghiệp

Bảng điều khiển máy móc: Được sử dụng trong màn hình HMI (Human Machine Interface) để điều khiển và giám sát hoạt động của máy móc tự động.
Thiết bị PLC: Kết hợp với bộ điều khiển PLC để thiết lập và giám sát các quy trình sản xuất trong nhà máy.
Máy CNC: Điều khiển và theo dõi trạng thái vận hành của máy cắt CNC, máy in 3D, máy ép nhựa.

2. Ứng dụng trong thương mại

Máy POS (Point of Sale): Được dùng trong các thiết bị thanh toán tại quầy thu ngân.
Máy bán hàng tự động: Là giao diện cảm ứng để khách hàng chọn sản phẩm.
Hệ thống kiosk tra cứu thông tin: Dùng trong các trung tâm thương mại, bệnh viện, bến xe để cung cấp thông tin cho người dùng.

3. Ứng dụng trong y tế

Thiết bị theo dõi bệnh nhân: Màn hình cảm ứng giúp nhập dữ liệu và giám sát thông số sức khỏe.
Máy siêu âm cầm tay: Hỗ trợ bác sĩ thao tác trực tiếp trên thiết bị y tế.

4. Ứng dụng trong hệ thống nhúng & IoT

Dự án DIY (Do It Yourself): Sử dụng với Raspberry Pi, Arduino để làm giao diện điều khiển cho các dự án tự chế.
Hệ thống điều khiển nhà thông minh: Kết hợp với các vi điều khiển để điều khiển đèn, quạt, cửa cuốn thông minh.

5. Ứng dụng trong ô tô và thiết bị giao thông

Màn hình điều khiển trên xe: Được tích hợp vào hệ thống giải trí, điều hòa hoặc màn hình hiển thị trong ô tô, xe tải, xe buýt.
Thiết bị giám sát giao thông: Sử dụng trong các trạm thu phí điện tử, hệ thống quản lý bãi đỗ xe, hoặc bảng điều khiển trong xe chuyên dụng.

6. Ứng dụng trong quân sự và hàng không

Bảng điều khiển thiết bị quân sự: Dùng trong các hệ thống điều khiển radar, thiết bị giám sát hoặc hệ thống liên lạc quân sự.
Thiết bị hàng không: Được tích hợp trong bảng điều khiển máy bay, máy bay không người lái (UAV), hoặc hệ thống hiển thị thông tin chuyến bay.
