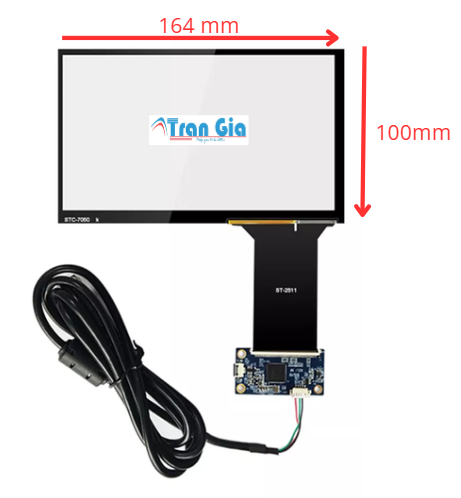

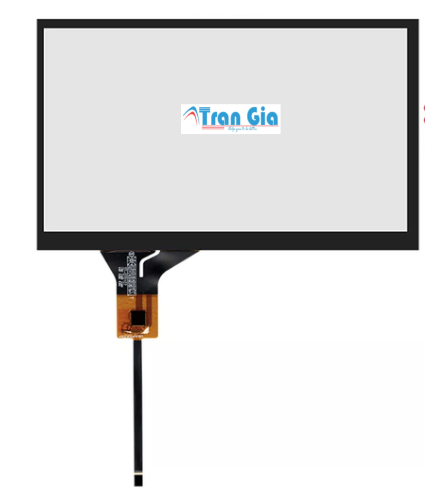

Cấu tạo của tấm cảm ứng công nghiệp 7.0 inch chip GT911/ 164x100mm/ 6 chân (cáp 3mm)

1. Lớp bề mặt kính cường lực

• Chống xước, chống bám bẩn, giúp màn hình luôn sạch và dễ thao tác.
• Bảo vệ tấm cảm ứng khỏi tác động cơ học, giảm nguy cơ hư hỏng khi va đập nhẹ.
• Hỗ trợ cảm ứng đa điểm, giúp thao tác chạm chính xác hơn.

2. Lớp điện cực cảm ứng (ITO – Indium Tin Oxide)

• Được phủ màng ITO trong suốt, giúp dẫn điện và phản hồi nhanh khi chạm.
• Độ nhạy cao, thao tác mượt mà, nhận diện chính xác các cử chỉ vuốt, nhấn, phóng to/thu nhỏ.
• Hỗ trợ sử dụng với tay trần hoặc găng tay mỏng.

3. Mạch điều khiển cảm ứng tích hợp chip GT911

• Chip GT911 là bộ điều khiển cảm ứng điện dung cao cấp, giúp nhận diện chính xác các thao tác chạm.
• Hỗ trợ giao tiếp I2C, kết nối dễ dàng với các vi điều khiển, màn hình HMI, Raspberry Pi, Arduino, STM32.
• Khả năng chống nhiễu tốt, hoạt động ổn định ngay cả trong môi trường có nhiều thiết bị điện tử xung quanh.

4. Cáp kết nối 6 chân (rộng 3mm)

• Thiết kế cáp dẻo 6 chân, giúp kết nối linh hoạt và dễ dàng với các bo mạch điều khiển cảm ứng.
• Kích thước nhỏ gọn (rộng 3mm), phù hợp với nhiều thiết bị công nghiệp và màn hình HMI.
• Tương thích với nhiều hệ thống PLC, HMI, vi điều khiển trong sản xuất và tự động hóa.

5. Lớp bảo vệ và gia cố

• Bên dưới lớp cảm ứng là lớp keo dẫn điện và lớp bảo vệ, giúp ổn định hiệu suất hoạt động.
• Tăng độ bền, giảm tác động từ môi trường bên ngoài, đảm bảo tuổi thọ dài hạn.

Thông số kỹ thuật của tấm cảm ứng công nghiệp 7.0 inch chip GT911/ 164x100mm/ 6 chân (cáp 3mm)

1. Kích thước và thiết kế

• Kích thước tổng thể: 164 × 100 mm
• Kích thước vùng hiển thị: 154 × 90 mm
• Độ dày: ≈ 1.4 mm
• Số lượng chân kết nối: 6 chân
• Loại cáp: Cáp dẻo FPC rộng 3mm, giao tiếp I2C
• Loại cảm ứng: Cảm ứng điện dung đa điểm

2. Tính năng cảm ứng

• Công nghệ cảm ứng: Điện dung (Capacitive Touch)
• Hỗ trợ cảm ứng: 5 điểm chạm đồng thời
• Thời gian phản hồi: ≤10ms
• Độ nhạy cao: Hoạt động mượt mà, chính xác, nhận diện cử chỉ vuốt, phóng to/thu nhỏ.
• Hỗ trợ găng tay: Có thể sử dụng với găng tay mỏng.
• Tuổi thọ cảm ứng: Hơn 1 triệu lần chạm.

3. Mạch điều khiển và giao tiếp

• Chip điều khiển: GT911 (Goodix)
• Giao tiếp: I2C (có thể tùy chỉnh SPI)
• Điện áp hoạt động: 3.3V – 5V
• Dòng tiêu thụ: <5mA
• Khả năng chống nhiễu: Cao, hoạt động ổn định trong môi trường có nhiều thiết bị điện tử.

4. Môi trường hoạt động

• Nhiệt độ hoạt động: -20°C đến 70°C
• Nhiệt độ lưu trữ: -30°C đến 80°C
• Chống bụi, chống nước: Tiêu chuẩn IP65 khi lắp ghép với màn hình phù hợp.
• Chống va đập: Mặt kính cường lực chịu lực tốt, chống trầy xước.

Đặc điểm của tấm cảm ứng công nghiệp 7.0 inch chip GT911/ 164x100mm/ 6 chân (cáp 3mm)

1. Công nghệ cảm ứng điện dung tiên tiến

• Hỗ trợ cảm ứng đa điểm, nhận diện chính xác các thao tác như vuốt, chạm, phóng to/thu nhỏ.
• Độ nhạy cao, phản hồi nhanh, thao tác mượt mà không cần lực nhấn mạnh.
• Hỗ trợ găng tay mỏng, hoạt động tốt ngay cả trong môi trường bụi bẩn hoặc có độ ẩm cao.

2. Chip điều khiển GT911 hiệu suất cao

• Chip GT911 của Goodix cho tốc độ xử lý nhanh, giảm nhiễu và nâng cao độ chính xác.
• Hỗ trợ giao tiếp I2C (có thể tùy chỉnh SPI), dễ dàng kết nối với vi điều khiển, HMI, Raspberry Pi, Arduino, STM32, ESP32.
• Khả năng chống nhiễu tốt, đảm bảo hoạt động ổn định trong môi trường có nhiều thiết bị điện tử.

3. Thiết kế bền bỉ, dễ lắp đặt

• Kích thước tiêu chuẩn 164×100 mm, dễ dàng thay thế và tích hợp vào nhiều thiết bị.
• Cáp kết nối 6 chân rộng 3mm, linh hoạt trong quá trình lắp đặt.
• Chống trầy xước, chịu lực tốt, đảm bảo độ bền lâu dài khi sử dụng trong môi trường công nghiệp.

4. Hoạt động ổn định trong nhiều điều kiện môi trường

• Điện áp hoạt động 3.3V – 5V, tương thích với nhiều bo mạch điều khiển.
• Dải nhiệt độ hoạt động rộng (-20°C đến 70°C), phù hợp với môi trường công nghiệp khắc nghiệt.
• Chống nước, chống bụi theo tiêu chuẩn IP65 khi lắp đặt đúng cách.

5. Ứng dụng rộng rãi trong công nghiệp và thương mại

• HMI công nghiệp: Điều khiển máy móc, giám sát hệ thống tự động hóa.
• Máy CNC, máy cắt laser: Nâng cao khả năng điều khiển cảm ứng trực tiếp.
• Kiosk bán hàng, máy POS, ATM: Tăng cường trải nghiệm người dùng với thao tác nhanh và mượt.
• Hệ thống giám sát, điều khiển thông minh: Ứng dụng trong giao thông, an ninh, nhà máy sản xuất.

6. Tiết kiệm năng lượng, tối ưu hiệu suất

• Mức tiêu thụ điện năng thấp (<5mA), giúp tiết kiệm năng lượng khi sử dụng lâu dài.
• Khả năng tự động điều chỉnh độ nhạy, tối ưu hóa hiệu suất theo điều kiện môi trường.
• Hoạt động bền bỉ, giảm hao mòn theo thời gian, giúp hệ thống vận hành ổn định.

Mục đích sử dụng của tấm cảm ứng công nghiệp 7.0 inch chip GT911/ 164x100mm/ 6 chân (cáp 3mm)

1. Ứng dụng trong màn hình HMI công nghiệp

• Tích hợp trong HMI (Human-Machine Interface) để điều khiển và giám sát máy móc, dây chuyền sản xuất, hệ thống tự động hóa.
• Cho phép điều chỉnh thông số, hiển thị dữ liệu, cảnh báo lỗi giúp tối ưu quy trình vận hành.
• Tương thích với nhiều dòng HMI của Siemens, Omron, Delta, Weintek, Mitsubishi…

2. Dùng trong hệ thống điều khiển máy CNC, máy cắt laser

• Hỗ trợ giao tiếp I2C hoặc SPI, dễ dàng kết nối với bo mạch vi điều khiển, PLC, máy CNC.
• Cung cấp giao diện cảm ứng mượt mà, giúp người dùng thao tác chính xác khi vận hành máy CNC, máy khắc laser, máy in 3D.

3. Ứng dụng trong kiosk bán hàng, máy POS, máy tra cứu thông tin

• Sử dụng trong máy POS, quầy thanh toán tự động, máy đặt hàng điện tử.
• Được tích hợp vào kiosk tra cứu thông tin tại sân bay, nhà ga, trung tâm thương mại.
• Giúp tối ưu trải nghiệm người dùng, cho phép nhập liệu nhanh, dễ thao tác.

4. Hệ thống giám sát, điều khiển thông minh

• Ứng dụng trong hệ thống giám sát giao thông, hệ thống an ninh, quản lý tòa nhà thông minh.
• Màn hình điều khiển camera, thiết bị kiểm soát ra vào, quản lý bãi xe tự động.

5. Tích hợp vào thiết bị y tế và giáo dục

• Dùng trong máy siêu âm, máy xét nghiệm, thiết bị y tế cảm ứng để tăng độ chính xác khi thao tác.
• Ứng dụng trong bảng điều khiển cảm ứng tại phòng thí nghiệm, lớp học thông minh.

6. Nâng cấp màn hình cảm ứng cho các thiết bị công nghệ

• Thay thế, nâng cấp màn hình cảm ứng cho các thiết bị cũ, giúp cải thiện độ nhạy, độ bền, khả năng hiển thị.
• Dùng trong màn hình nhúng, thiết bị IoT, giúp thao tác dễ dàng và linh hoạt hơn.
