Mô tả sản phẩm

TRAN GIA AUTOMATION chúng tôi cung cấp sản phẩm & sửa chữa mọi thiết bị liên quan về thiết bị tự dộng hóa bao gốm: Biến tần, Tấm cảm ứng ELO E531684 SCN-A5-FLT19.0-Z03-0H1-R màn hình, bộ nguồn, AC Servo và một số linh kiện khác. Của các hãng như Mitsubishi, Delta, Omrron, Siemens, Samkoon, Hitech,…

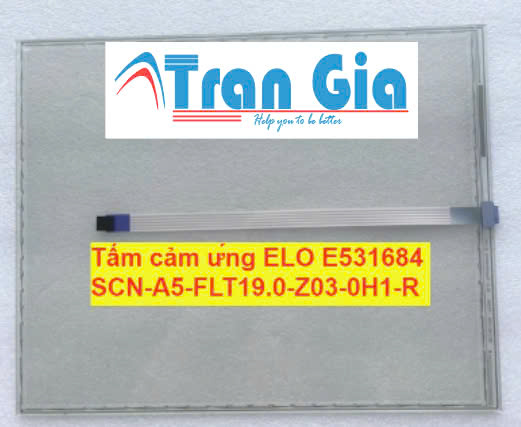

Thông số kỹ thuật tấm cảm ứng ELO E531684 SCN-A5-FLT19.0-Z03-0H1-R

Tên sản phẩm: Tấm cảm ứng ELO E531684 SCN-A5-FLT19.0-Z03-0H1-R
Bảo hành: 12 tháng
Hàng trong kho: Còn
Hiện trạng sản phẩm: Mới 100%
Mã sản phẩm: SCN-A5-FLT19.0-Z03-0H1-R
Mã số linh kiện: E531684
Công nghệ cảm ứng: Điện trở 5 dây (5-Wire Resistive)
Kích thước màn hình: 19.0 inch
Tỉ lệ khung hình: 5:4
Độ phân giải cảm ứng: 4096 x 4096 điểm
Độ dày kính: 2.2 mm (± 0.2 mm)
Chất liệu bề mặt: Lớp màng polyester chống trầy xước
Tuổi thọ cảm ứng :Trên 35 triệu lần chạm tại một điểm
Lực nhấn tối thiểu: 50 – 120g
Giao tiếp: Cáp FPC 10 pin hoặc 8 pin
Điện áp hoạt động: 5V DC
Dải nhiệt độ hoạt động: -10°C đến 60°C
Dải nhiệt độ bảo quản: -40°C đến 70°C
Độ ẩm hoạt động: 10% – 90% RH, không ngưng tụ
Khả năng chịu môi trường: Hoạt động ổn định trong môi trường công nghiệp
Tương thích hệ điều hành: Windows, Linux, MacOS (cần driver phù hợp)

Cấu tạo tấm cảm ứng ELO E531684 SCN-A5-FLT19.0-Z03-0H1-R

1. Các lớp cấu tạo chính

Tấm cảm ứng này gồm 4 lớp chính như sau:

Lớp ngoài cùng (Lớp phủ Polyester)
- Là lớp màng trong suốt, có khả năng chống trầy xước và chịu được lực nhấn cao.
- Phủ một lớp dẫn điện ITO (Indium Tin Oxide) giúp nhận diện vị trí chạm.
Lớp cách điện (Spacer Dots – Hạt đệm cách điện)
- Các hạt nhỏ giúp giữ khoảng cách giữa lớp trên và lớp dưới, đảm bảo không bị kích hoạt cảm ứng khi không có lực nhấn.
Lớp dưới (Lớp kính thủy tinh hoặc Acrylic có phủ ITO)
- Lớp kính chịu lực có phủ ITO giúp truyền tín hiệu cảm ứng khi có lực nhấn tác động.
- Tăng độ bền và giúp tấm cảm ứng hoạt động chính xác trong thời gian dài.
Mạch kết nối (FPC – Flexible Printed Circuit)
- Được gắn với lớp kính, giúp dẫn tín hiệu đến bộ điều khiển cảm ứng.
- Sử dụng cổng kết nối 10 pin hoặc 8 pin, hoạt động với nguồn 5V DC.

2. Cơ chế hoạt động

Khi người dùng chạm vào màn hình, lớp màng polyester và kính ITO tiếp xúc với nhau tại điểm chạm.
Điện áp thay đổi tại vị trí đó sẽ được truyền qua mạch kết nối FPC đến bộ điều khiển cảm ứng.
Bộ điều khiển sẽ xác định tọa độ chính xác của điểm chạm và gửi tín hiệu đến máy chủ hoặc hệ thống điều khiển.

3. Đặc điểm cấu tạo giúp tăng độ bền

Công nghệ điện trở 5 dây: Cho độ chính xác cao và hoạt động ổn định ngay cả khi sử dụng bút cảm ứng hoặc găng tay.
Bề mặt chống trầy xước: Được phủ lớp bảo vệ, giúp hạn chế tác động từ môi trường.
Lớp kính chịu lực: Giúp chống va đập, tăng độ bền khi sử dụng trong môi trường công nghiệp.
Mạch FPC linh hoạt: Giúp dễ dàng tích hợp vào nhiều thiết bị khác nhau.

Đặc điểm nổi bật tấm cảm ứng ELO E531684 SCN-A5-FLT19.0-Z03-0H1-R

1. Công nghệ cảm ứng điện trở 5 dây (5-Wire Resistive)

Cảm ứng nhạy bén, hoạt động ngay cả khi dùng bút cảm ứng, găng tay hoặc vật cứng.
Độ chính xác cao, sai số thấp (±1% trên toàn bộ màn hình).
Hoạt động ổn định dù màn hình bị mòn theo thời gian.

2. Kích thước lớn 19 inch, hỗ trợ nhiều ứng dụng

Tương thích với màn hình 19 inch, phù hợp với nhiều thiết bị công nghiệp và thương mại.
Thiết kế mỏng, nhẹ, dễ dàng tích hợp vào kiosk, thiết bị y tế, POS, ATM, máy CNC…

3. Độ bền cao, hoạt động bền bỉ

Lớp kính cường lực chịu lực tốt, hạn chế nứt vỡ do va đập.
Bề mặt chống trầy xước, đảm bảo màn hình không bị xuống cấp nhanh chóng.
Hoạt động ổn định trong nhiều điều kiện môi trường, từ văn phòng đến nhà máy sản xuất.

4. Dễ dàng lắp đặt và kết nối

Hỗ trợ cổng kết nối FPC linh hoạt, dễ tích hợp với bộ điều khiển cảm ứng.
Nguồn điện 5V DC tiêu chuẩn, đảm bảo khả năng tương thích với nhiều hệ thống.
Hỗ trợ nhiều hệ điều hành, tương thích với Windows, Linux, Android…

5. Ứng dụng rộng rãi trong nhiều lĩnh vực

Thiết bị y tế: Màn hình cảm ứng trong máy xét nghiệm, máy theo dõi bệnh nhân…
Hệ thống tự động hóa: Máy CNC, thiết bị điều khiển công nghiệp.
Máy bán hàng (POS), kiosk, ATM: Ứng dụng trong bán lẻ, ngân hàng, dịch vụ công cộng.

Mục đích sử dụng tấm cảm ứng ELO E531684 SCN-A5-FLT19.0-Z03-0H1-R

1. Thiết bị tự động hóa công nghiệp

Máy CNC, thiết bị điều khiển công nghiệp: Giúp thao tác trực tiếp trên màn hình để kiểm soát máy móc.
Hệ thống SCADA, giám sát sản xuất: Dùng trong các nhà máy để quản lý quy trình sản xuất.

2. Máy bán hàng (POS), kiosk, ATM

Máy POS (Point of Sale): Dùng trong các cửa hàng, siêu thị, nhà hàng để hỗ trợ thanh toán nhanh chóng.
Kiosk tự phục vụ: Ứng dụng trong trung tâm thương mại, nhà ga, sân bay giúp khách hàng tra cứu thông tin, đặt vé.
Máy ATM, máy giao dịch ngân hàng: Hỗ trợ thao tác rút tiền, kiểm tra tài khoản dễ dàng.

3. Thiết bị y tế

Màn hình cảm ứng trong bệnh viện: Được sử dụng trong máy xét nghiệm, máy siêu âm, máy theo dõi bệnh nhân.
Bảng điều khiển trong phòng phẫu thuật: Hỗ trợ bác sĩ thao tác nhanh, chính xác mà không cần dùng chuột, bàn phím.

4. Hệ thống điều khiển giao thông và an ninh

Bảng điều khiển camera giám sát (CCTV): Dùng trong trung tâm kiểm soát để vận hành hệ thống an ninh.
Hệ thống giao thông thông minh: Ứng dụng trong trạm thu phí, bãi đỗ xe tự động.

5. Các thiết bị tương tác khác

Bảng điều khiển trong tàu, xe bus, máy bay: Hỗ trợ điều khiển hệ thống nội thất, giám sát thiết bị.
Màn hình cảm ứng cho các ứng dụng quân sự: Sử dụng trong hệ thống radar, kiểm soát vũ khí.

Ngoài ra chúng tôi chuyên sửa tấm cảm ứng ELO E531684 SCN-A5-FLT19.0-Z03-0H1-R

Các lỗi của màn hình HMI gồm có:
Màn hình cảm ứng HMI bị nứt, vỡ
– Màn hình cảm ứng HMI hiển thị mờ
– Màn hình cảm ứng HMI hiển thị bị chấm đen
– Màn hình cảm ứng HMI bị hiển thị sọc
– Màn hình cảm ứng HMI không hiển thị, không sáng
– Màn hình HMI bị treo (bị đơ), không thể cảm ứng
– Màn hình cảm ứng HMI chạm không ăn
– Màn hình HMI bị lỗi nguồn, mất nguồn
– Màn hình HMI HITECH bị lỗi cao áp
– Màn hình HMI HITECH bị lỗi không kết nối được với PLC
Chúng tôi nhận sửa: (nhanh và giá tốt nhất)
