Mô tả sản phẩm

TRAN GIA AUTOMATION chúng tôi cung cấp sản phẩm & sửa chữa mọi thiết bị liên quan về thiết bị tự dộng hóa bao gốm: Biến tần, Tấm cảm ứng ELO E738048 SCN-A5-FLT05.7-Z03-0H1-R, màn hình, bộ nguồn, AC Servo và một số linh kiện khác. Của các hãng như Mitsubishi, Delta, Omrron, Siemens, Samkoon, Hitech,…

Thông số kỹ thuật tấm cảm ứng ELO E738048 SCN-A5-FLT05.7-Z03-0H1-R

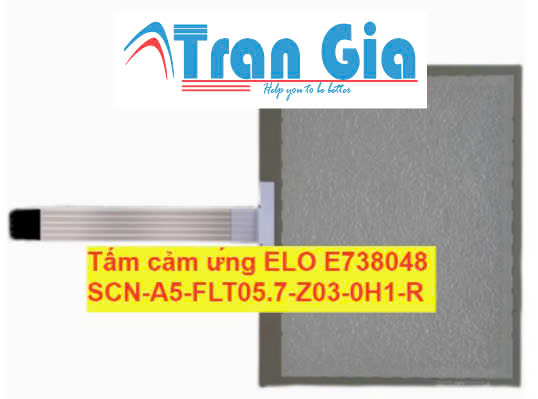

Tên sản phẩm: Tấm cảm ứng ELO E738048 SCN-A5-FLT05.7-Z03-0H1-R
Bảo hành: 12 tháng
Hàng trong kho: Còn
Hiện trạng sản phẩm: Mới 100%
Kích thước: 5.7 inch
Công nghệ cảm ứng: Điện trở 5 dây (AccuTouch)
Độ bền: Hỗ trợ hơn 35 triệu lần chạm tại một điểm
Độ phân giải: 4096 x 4096
Thời gian phản hồi: < 10ms
Độ truyền sáng: 83% ± 2%
Nhiệt độ hoạt động: -10°C đến 60°C
Nhiệt độ lưu trữ: -40°C đến 70°C
Độ ẩm hoạt động: Đến 90% RH ở 40°C, không ngưng tụ
Độ cong bề mặt: Tối đa 1.5%
Lực tác động: Tối thiểu 0.1N, tối đa 10N
Tuổi thọ: 35 triệu lần chạm tại một điểm

Cấu tạo tấm cảm ứng ELO E738048 SCN-A5-FLT05.7-Z03-0H1-R

Lớp kính nền (Glass Substrate)
- Được làm từ kính cường lực hoặc kính đặc biệt có độ trong suốt cao.
- Có chức năng bảo vệ và tạo độ cứng cho tấm cảm ứng.
Lớp màng dẫn điện (Top Film)
- Lớp film polyester mỏng, phủ một lớp dẫn điện trong suốt (thường là ITO – Indium Tin Oxide).
- Giúp truyền tín hiệu khi người dùng tác động lên bề mặt cảm ứng.
Lớp cách điện (Spacer Dots)
- Là các chấm cách điện siêu nhỏ đặt giữa lớp film và lớp kính nền.
- Giúp tách biệt hai lớp dẫn điện khi không có lực nhấn tác động.
Lớp cảm ứng điện trở 5 dây (5-Wire Resistive Circuitry)
- Hệ thống dây dẫn được tích hợp trên kính nền, giúp đảm bảo độ chính xác và tuổi thọ lâu dài.
- Khi có lực chạm, lớp film tiếp xúc với lớp kính nền, tạo ra sự thay đổi điện áp, từ đó xác định tọa độ điểm chạm.
Lớp phủ bảo vệ (Protective Coating)
- Lớp ngoài cùng giúp chống xước, chống bụi và giảm thiểu hư hỏng do môi trường bên ngoài.
- Một số phiên bản có thể có lớp chống phản chiếu (Anti-glare) giúp cải thiện khả năng hiển thị trong môi trường ánh sáng mạnh.
Cổng kết nối (Tail Connector)
- Thường là cổng FPC (Flexible Printed Circuit) hoặc đầu nối tiêu chuẩn ELO.
- Được sử dụng để kết nối tấm cảm ứng với bộ điều khiển hoặc hệ thống máy chủ.

Nguyên lý hoạt động

Khi người dùng nhấn vào màn hình, lớp film phía trên chạm vào lớp kính nền, làm thay đổi điện áp tại điểm tiếp xúc.
Bộ điều khiển đo lường sự thay đổi điện áp để xác định tọa độ chính xác của điểm chạm.
Hệ thống điện trở 5 dây đảm bảo độ chính xác cao hơn so với công nghệ 4 dây truyền thống và có tuổi thọ lên đến 35 triệu lần chạm tại một điểm.

Đặc điểm nổi bật tấm cảm ứng ELO E738048 SCN-A5-FLT05.7-Z03-0H1-R

1. Độ bền cao, tuổi thọ dài

Công nghệ cảm ứng điện trở 5 dây giúp tăng tuổi thọ gấp nhiều lần so với công nghệ 4 dây.
Được thử nghiệm với hơn 35 triệu lần chạm tại một điểm, đảm bảo hoạt động ổn định trong thời gian dài.
Bề mặt kính có lớp phủ bảo vệ giúp chống xước, chịu lực tốt hơn.

2. Độ chính xác cao, phản hồi nhanh

Tích hợp hệ thống đo lường điện áp chính xác, giúp xác định tọa độ điểm chạm một cách nhanh chóng và chính xác.
Độ lệch nhỏ hơn ±1.5%, đảm bảo thao tác mượt mà và ổn định.

3. Hoạt động tốt với nhiều thiết bị đầu vào

Có thể sử dụng ngón tay, găng tay, bút stylus hoặc bất kỳ vật nào có độ nhấn nhẹ mà không ảnh hưởng đến độ nhạy.
Thích hợp cho môi trường công nghiệp, y tế, kiosk tự phục vụ, máy POS, ATM,…

4. Khả năng chống bụi, nước và chịu nhiệt tốt

Thiết kế hoạt động tốt trong môi trường khắc nghiệt, không bị ảnh hưởng bởi nước, bụi hoặc dầu mỡ.
Dải nhiệt độ hoạt động rộng từ -10°C đến 60°C, phù hợp với nhiều môi trường khác nhau.

5. Dễ dàng lắp đặt và kết nối

Hỗ trợ nhiều chuẩn kết nối, dễ dàng tích hợp với các hệ thống hiển thị và bộ điều khiển.
Cấu trúc phẳng giúp quá trình lắp đặt và vệ sinh dễ dàng hơn.

Mục đích sử dụng tấm cảm ứng ELO E738048 SCN-A5-FLT05.7-Z03-0H1-R

1. Máy công nghiệp và tự động hóa

Được sử dụng trong máy CNC, máy điều khiển công nghiệp, tủ điều khiển cảm ứng trong môi trường khắc nghiệt.
Hoạt động tốt trong nhà máy sản xuất, giúp công nhân thao tác nhanh chóng ngay cả khi đeo găng tay.

2. Thiết bị y tế

Ứng dụng trong máy xét nghiệm, thiết bị chẩn đoán y tế, màn hình điều khiển trong bệnh viện.
Khả năng hoạt động chính xác, dễ lau chùi, chịu được cồn và hóa chất sát khuẩn.

3. Máy POS và kiosk tự phục vụ

Tích hợp trong máy bán hàng tự động, máy POS tại quầy thu ngân, giúp thao tác nhanh và chính xác.
Không bị ảnh hưởng bởi bụi bẩn, dầu mỡ hoặc nước, phù hợp với môi trường nhà hàng, siêu thị.

4. Máy ATM và hệ thống ngân hàng

Được sử dụng trong các cây ATM, hệ thống rút tiền và giao dịch ngân hàng, đảm bảo độ nhạy tốt và chịu được nhiều lần thao tác chạm liên tục.

5. Ứng dụng giao thông và vận tải

Được tích hợp trong hệ thống bán vé tự động, bảng điều khiển trong xe buýt, tàu điện.
Hoạt động ổn định trong điều kiện nhiệt độ cao, chống rung sốc tốt.

Ngoài ra chúng tôi chuyên sửa tấm cảm ứng ELO E738048 SCN-A5-FLT05.7-Z03-0H1-R

Các lỗi của màn hình HMI gồm có:
Màn hình cảm ứng HMI bị nứt, vỡ
– Màn hình cảm ứng HMI hiển thị mờ
– Màn hình cảm ứng HMI hiển thị bị chấm đen
– Màn hình cảm ứng HMI bị hiển thị sọc
– Màn hình cảm ứng HMI không hiển thị, không sáng
– Màn hình HMI bị treo (bị đơ), không thể cảm ứng
– Màn hình cảm ứng HMI chạm không ăn
– Màn hình HMI bị lỗi nguồn, mất nguồn
– Màn hình HMI HITECH bị lỗi cao áp
– Màn hình HMI HITECH bị lỗi không kết nối được với PLC
Chúng tôi nhận sửa: (nhanh và giá tốt nhất)
